BabyCam 80420 - Monitor per bambini Reer - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera per neonati
Marca	Reer
Modello	BabyCam 80420
Tecnologia di trasmissione	FHSS digitale (modulazione a salto di frequenza)
Frequenza	2,4 GHz
Portata massima	300 metri (in campo libero)
Alimentazione della telecamera	Alimentatore 5 V / 600 mA (incluso)
Alimentazione dello schermo	Batteria agli ioni di litio-polimero 3,7 V 1600 mAh ricaricabile (integrata) + alimentatore 5 V
Autonomia dello schermo	Fino a 14 ore (in standby)
Campo visivo della telecamera	50°
Funzioni principali	Comando vocale (Vox), zoom digitale 2x, visione notturna automatica, luce notturna, sensibilità microfono regolabile, connessione fino a 4 telecamere, scansione automatica, modalità silenziosa, allarme di perdita di connessione, orientamento manuale della telecamera
Manutenzione e pulizia	Pulire con un panno leggermente umido; non immergere in acqua; non utilizzare prodotti chimici
Sicurezza	Non lasciare che i bambini giochino con l'apparecchio; posizionare ad almeno 1 metro dal bambino; non mettere nella culla; non usare vicino all'acqua; non esporre a calore eccessivo
Ricambi e riparabilità	Batteria integrata non sostituibile dall'utente; riparazioni solo da parte di un tecnico specializzato
Garanzia	Tramite il rivenditore; conservare la prova d'acquisto
Informazioni generali	Produttore: reer GmbH, Muehlstr. 41, 71229 Leonberg, Germania; dichiarazione di conformità UE disponibile su www.reer.de

Domande frequenti - BabyCam 80420 Reer

Come collegare una telecamera aggiuntiva al monitor?

Per aggiungere una telecamera, premere brevemente il pulsante di interconnessione dell'unità genitori con un oggetto sottile. Utilizzare le frecce per selezionare l'opzione CAM e confermare con OK. Assegnare un numero di telecamera libero, selezionare Non connesso e quindi premere il pulsante di interconnessione situato sul retro della nuova telecamera. Una conferma Connesso appare in caso di successo.

Come attivare il comando vocale (Vox)?

Il comando vocale è attivato per impostazione predefinita. Per passare alla trasmissione continua, premere brevemente il tasto Accensione/Spegnimento dello schermo. Appare quindi l'icona SCHERMO. Per riattivare il comando vocale, premere nuovamente questo tasto.

Cosa fare se lo schermo visualizza 'batteria scarica'?

Il simbolo della batteria lampeggia e viene emesso un segnale acustico quando la carica è inferiore al 20%. Collegare lo schermo utilizzando il cavo micro-USB fornito a un alimentatore. Durante la ricarica, il LED di stato diventa rosso; diventa verde quando la batteria è carica.

Come regolare la sensibilità del microfono della telecamera?

Nel menu principale, selezionare Impostazioni e poi Sensibilità microfono. Utilizzare le frecce per aumentare o diminuire la sensibilità. Una sensibilità più alta cattura meglio i suoni deboli ma può comportare una trasmissione continua.

Qual è la portata massima del BabyCam 80420?

La portata dichiarata è di 300 metri in campo libero, senza ostacoli. Pareti, apparecchi elettrici (WiFi, microonde) riducono questa portata. In caso di perdita del segnale, viene attivato un allarme acustico.

Come utilizzare la funzione zoom?

Nel menu principale, selezionare Zoom e confermare con OK. L'immagine viene quindi ingrandita 2 volte. Un simbolo di zoom appare sullo schermo. Per disattivare lo zoom, ripetere l'operazione.

Come pulire il monitor?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno leggermente umido. Non immergere mai l'apparecchio in acqua e non utilizzare prodotti chimici. Evitare l'umidità eccessiva.

Cosa fare in caso di perdita di connessione tra telecamera e schermo?

Verificare prima che la telecamera sia accesa e che la sua alimentazione sia corretta. Avvicinare le due unità. Se il problema persiste, eseguire una nuova interconnessione seguendo la procedura di aggiunta della telecamera. Allontanare inoltre l'apparecchio da altre fonti di interferenza (router WiFi, microonde).

Come disattivare la modalità silenziosa dell'altoparlante?

Se l'icona ✗ appare sullo schermo, l'altoparlante è in modalità silenziosa. Tenere premuto il tasto Alza volume (freccia su) fino a raggiungere il livello sonoro desiderato. La modalità silenziosa viene quindi disattivata.

Come ripristinare le impostazioni di fabbrica?

Nel menu principale, andare su Impostazioni e selezionare Ripristina. Confermare con OK. Tutte le impostazioni vengono cancellate, ma le connessioni alle telecamere vengono conservate.

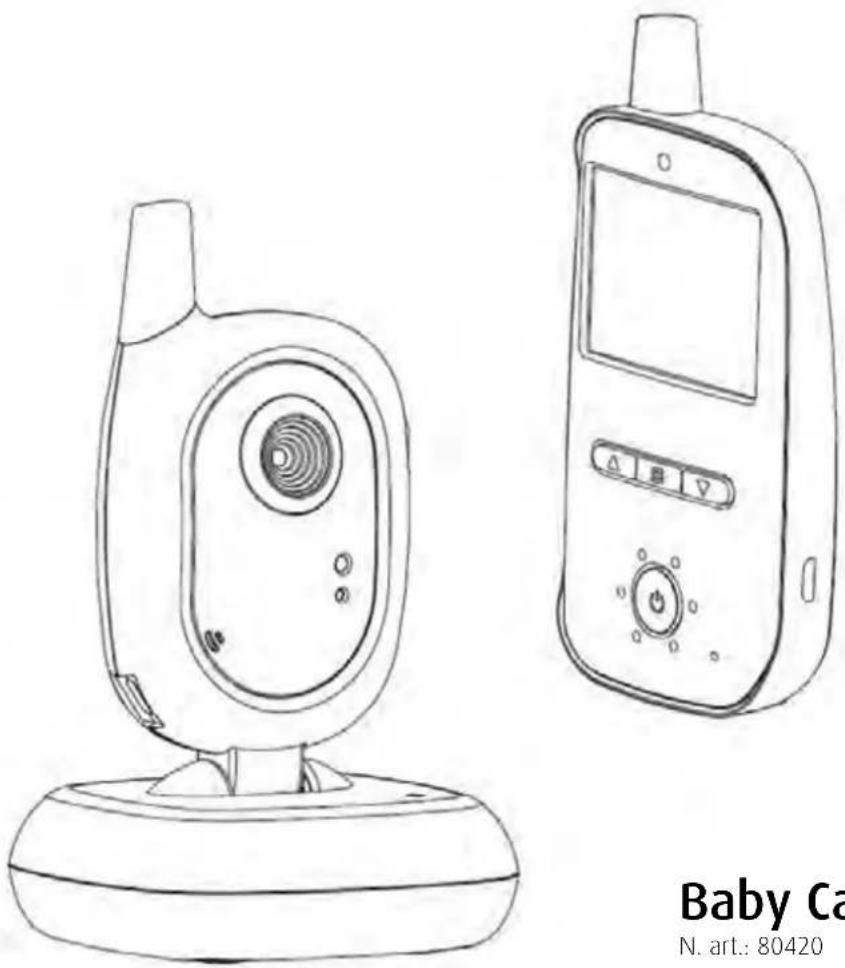

MANUALE UTENTE BabyCam 80420 Reer

Oggetto della fornitura

Istruzioni per l'uso

Oggetto della fornitura

a. Videocamera (Unità bambino/Trasmeltitore)
b. Display (Unità genitore/Ricevitore)
c. Batteria ai polimeri di litio ricaricabile 3,7 V (montata in maniera fissa nell'unità genitore)
d. Alimentatore 5 V AC 1x
e. Cavo micro USB 2x

BabyCam

Ci congratuliamo con voi per l'acquisto della vostra nuova BabyCam reer. La BabyCam è composta dall'unità genitore dotata di monitor (denominato di seguito anche display) e dall'unità bambino con videocamera (denominata di seguito anche videocamera).

La vostra nuova BabyCam Itrasmette in modo chiaro e affidabile i rumori del vostro bambino grazie al microfono ad alta sensibilità e sul display ad alta risoluzione potete mantenere la visione del vostro piccolo.

La moderna tecnologia FHSS garantisce una trasmissione priva di disturbi e un collegamento sicuro e privato. Grazie all'opzione di funzionamento a batteria dell'unità genitore, il babyphone può essere utilizzato sia in posizione fissa che mobile. Siamo certi che rimarrete soddisfatti della qualità del nostro prodotto.

Siele pregali di dedicare il tempo necessario a leggere allentamente le istruzioni di sicurezza.

Solo se si rispettano tutti i punti indicati, il video babyphone reer potrà essere utilizzato senza preoccupazioni. Conservare con cura le istruzioni per l'uso per la futura consultazione. Conservare con cura le istruzioni per l'uso per la futura consultazione.

Dati tecnici

Tecnologia FHSS digitale con modulazione FSK
Frequenza	2,4 GHz
Trasmettitore unità bambino videocamera Alimentazione elettrica con alimentatore
Ricevitore unità genitore display	Alimentazione elettrica con alimentatore o in opzione con batteria ai polimeri di litio da 3.7 V 1600 mAh/ ricaricabile (montata in maniera lissa nell'unità genitore)
Input	100 - 240 V / 50 Hz / 0.15 A max.
Output	5 V / 600 mA max.
Potenza di trasmissione	TX: 17 dBm / RX: 17dBm
Campo visivo dell'obiettivo	50°
Copertura Fino a 300 m
Lunghezza cavo	1,50 m
Temperatura di esercizio	0°C - +50°C
Durata massima batteria unità genitore (display; in stand-by)	Fino a 14 ore

Avvertenze di sicurezza generali

! Prima di ogni utilizzo, verificare l'eventuale presenza di danni visibili all'apparecchio. Qualora si dovesse accertare la presenza di danni, l'apparecchio non deve essere utilizzato.
Utilizzare esclusivamente i dispositivi di carica e gli alimentatori forniti in dotazione. Assicurarsi che la tensione di esercizio della presa di corrente corrisponda a quella dell'alimentatore. Verificare, soprattutto quando ci si trova in viaggio all'estero, che la tensione di rete del luogo corrisponda alla tensione indicata sugli apparecchi o sugli alimentatori.
! Gli apparecchi e gli alimentatori non devono essere aperti, onde evitare il pericolo di scosse elettriche. In caso di funzionamento difettoso di un apparecchio, NON tentare di risolvere autonomamente il problema. In tal caso siete pregati di rivolgervi al vostro rivenditore.
! Evitare che le batterie o i contatti di collegamento elettrico degli apparecchi entrino in contatto con oggetti metallici.
! Questo prodotto non è un giocattolo! Non lasciar che i bambini giochi con l'apparecchio.

ATTENZIONE!

Il presente babyphone è destinato esclusivamente a essere utilizzato come aiuto per vigilare sul vostro bambino. Non è un dispositivo medico, né sostituire il dovere di vigilanza dei genitori.

Istruzioni di sicurezza per l'installazione

! Posizionare sempre l'unità bambino fuori dalla portata del bambino stesso (distanza minima di 1 m).
! Non lasciare mai il babyphone nella culla, o nel lettino, o nel box.
! Accertarsi che il cavo di alimentazione si trovi fuori dalla portata dei bambini, onde evitare il rischio di strangolamento. Non utilizzare cavi di prolunga.
! Per garantire una trasmissione oltimale, l'apparecchio va posizionalo sempre in posizione dritta e sollevala.
! NON collocare il ricevitore in prossimità di apparecchi radio o a microonde. L'irradiazione di tali apparecchi può compromettere fortemente la ricezione.
! Non utilizzare gli apparecchi in prossimità di acqua, o in luoghi umidi. Non immergere gli apparecchi in acqua.

!Non sciacquare gli apparecchi con acqua corrente.

!Non coprire il babyphone con asciugamani, vestiti o coperle.

! Non esporre l'apparecchio al calore estremo e ai raggi diretti del sole.
! La presa per il collegamento dell'alimentatore deve trovarsi nei pressi del babyphone e deve essere accessibile in qualsiasi momento.
! Lo scollegamento della rete di alimentazione è garantito solo se l'alimentatore è staccato dalla presa.

Descrizione dell'apparecchio

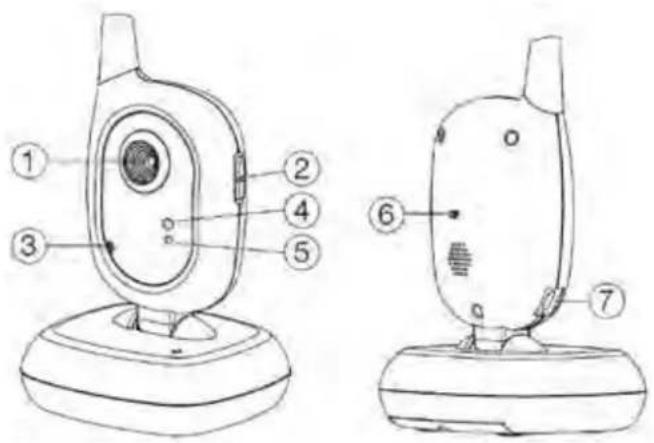

Videocamera (Unità bambino/Trasmettitore)

Display (Unità genitore/Ricevitore)

1. Lente della telecamera
2. Tasto di accensione/spegnimento
3. Microfono
4. Spia di esercizio
5. Luce sensore
6. Tasto Pairing

7. Ingresso micro USB per alimentatore

8. Tasto di accensione/spegnimento

9. Aumentare il volume (modalità normale) / Menu verso l'alto (modalità menu)
10. Abbassare il volume (modalità normale) / Menu verso il basso (modalità menu)
11. Taslo menu / Tasto OK (modalità menu)
12. Visualizzazione del livello di rumore
13. Spia di stato (Modalità di funzionamento/di carica)
14. Schermo
15. ngresso micro USB per alimentatore
16. Altoparlante
17. Tasto Pairing

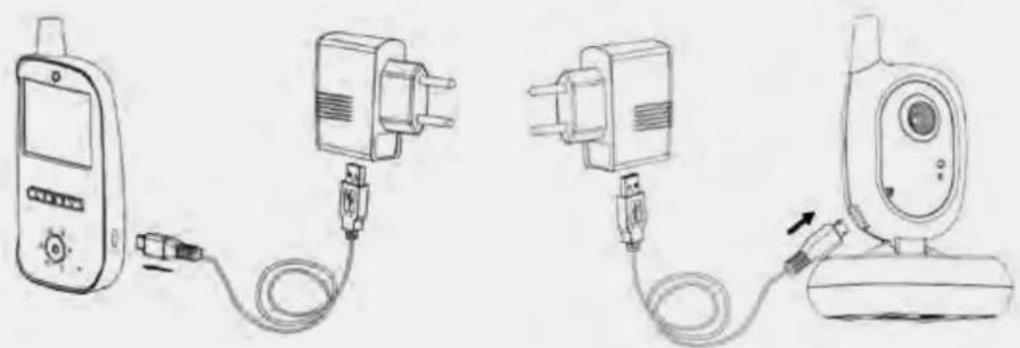

Messa in funzione

1. Prima del primo utilizzo, caricare la batteria dell'unità genitore completamente, finché la spia di stato della batteria sul display non indica la carica completa.

1. Collegare la telecamera all'alimentatore in dotazione.
2. Posizionare la videocamera su un tavolo stabile oppure montarla a parete.
3. Accendere la telecamera con il tasto on/off (2). La spia di esercizio (4) incomincia ad illuminarsi di colore verde.
4. Accendere il display premendo per 2 secondi il tasto on/off (8) finché la spia di stato (13) non si illumina di colore verde. Se la spia di stato lampeggia di colore verde, lo stato della batteria è basso e l'unità genitore deve essere caricata.
5. Gli apparecchi già pre-abbinati di fabbrica fanno ora in modo che sul monitor sia visibile l'immagine della videocamera e che l'audio si senta attraverso l'altoparlante. Qualora ciò non avvenisse, si prega di procedere come descritto nel paragrafo Aggiungi/Concello altre telecomere.

Modalità di funzionamento:

Videocamera

1. Non appena il bambino si tranquillizza e non emette più rumore, la videocamera interrompe la trasmissione. La videocamera entra quindi in modalità di stand-by e vi rimane fino a quando non vengono registrati nuovamente dei rumori. In tal modo si riduce al minimo il carico di radiazioni.
2. In presenza di condizioni di luce sufficiente la videocamera trasmette un'immagine a colori sul display. Se la luminosità dell'ambiente non è più sufficiente, si attiva automaticamente la modalità di visione notturna. In questo caso viene trasmessa solo un'immagine in bianco e nero.
3. Sulla telecamera è possibile impostare manualmente l'inclinazione sull'angolo desiderato in modo da ottenere una visuale migliore sul bambino.

Aggiungere/eliminare ulteriori videocamere

1. Accendere l'unità genitore e la telecamera che si desidera collegare.
2. Premere brevemente il tasto Pairing (17) dell'unità genitore con un oggetto sottile.
3. Con l'ausilio dei lasti freccia, selezionare l'opzione CAM e confermare premendo il lasto OK (11). Con l'ausilio dei lasti freccia, assegnare un numero alla nuova telecamera e confermare nuovamente.
4. Selezionare con i tasli freccia l'opzione Non collegato e confermare con il tasto OK.
5. Premere ora il tasto Pairing (6) sul lato posteriore della telecamera. Se il processo di pairing va a buon fine, compare la conferma «Collegato allo schermo».
6. La telecamera è ora pronta all'uso.
7. Qualora non ci dovesse essere una conferma, si prega di ripetere i passaggi da 1 a 5.
8. Ripelere i passaggi per tutte le altre videocamere. Ricordare che: se si sceglie una posizione di memoria già occupata, i dati presenti vengono sovrascritti.
9. Per cancellare una telecamera, premere il tasto Pairing (6) della telecamera. Selezionare ora nel passaggio 2 il numero della telecamera che deve essere cancellata e proseguire con il passaggio 3. Attendere 20 secondi finché lo schermo non indica «Non collegato». Ora la telecamera non è più collegata.

Display

1. Tramite la modalità funzione VOX il monitor si attiva automaticamente non appena la videocamera percepisce dei rumori e si spegne automaticamente quando il bambino non emette più alcun suono. La modalità VOX limita al minimo l'emissione di radiazioni nella stanza e riduce il consumo della batteria del display.
2. Per attivare in modo continuativo la trasmissione della telecamera, premere brevemente il tasto on/off (8). La trasmissione continuativa viene indicata sullo schermo tramite il messaggio SCHERMO ON e può essere nuovamente disattivata in qualsiasi momento premendo nuovamente il tasto on/off (8).
3. Se la spia di stato (13) dell'unità genitore inizia a lampeggiare in verde, significa che la batteria integrata è scarica. In tal caso è necessario ricaricare il display.
4. Impostare il volume con i tasti freccia (9/10). Il volume viene visualizzato sul display sotto forma di diagramma a barre. Per silenziare l'altoparlante, premere il tasto (10) per ridurre il volume fino a quando compare il simbolo ✕ Per riattivare l'altoparlante, premere il tasto (9) per aumentare il volume fino a quando si raggiunge il livello desiderato.
5. Se necessario l'unità display si può anche posizionare su una superficie piana (tavolo o simili). A tale scopo aprire la base sul lato posteriore.
6. Premendo brevemente il tasto menu (11) si accede al menu principale. Spostandosi con i tasti freccia è possibile selezionare il sottomenu desiderato. Premendo il tasto OK (11), si conferma la selezione e si accede al relativo sottomenu. Premendo la voce indietro si ritorna alla voce superiore precedente oppure si esce nuovamente dal menu.

Menu

Videocamera

Se l'unità genitore è collegata con più di una telecamera, è possibile selezionare qui la telecamera che deve essere visualizzata. A questo proposito, con i tasti freccia selezionare la voce Telecamera e confermare con il tasto OK (11). Ora è possibile selezionare la telecamera (1,2,3,4, Scan), che si desidera visualizzare mediante i tasti freccia e confermare con il tasto OK.

Se è stata selezionata l'impostazione Scan, l'unità genitore funziona nel modo seguente:

(a) Lo schermo è acceso: Ciascuna telecamera viene visualizzata per 10 secondi sullo schermo. Se una delle telecamere rileva un rumore, l'unità genitore mostra la telecamera in questione sullo schermo fino a che il rumore non cessa.
(b) Lo schermo è spento: Se viene rilevato un rumore, lo schermo si accende e l'immagine della telecamera in questione viene visualizzato fino a che il rumore non cessa.

Suono dei tasti

È possibile disattivare o attivare il suono dei tasti dell'unità genitore.

Zoom

Quesla impostazione permette di ingrandire del doppio l'immagine visualizzata.

Impostazioni

Display

È possibile modificare la luminosità dello schermo e l'orientamento dell'imagine visualizzata sullo schermo.

Lingua

Selezionare la lingua tedesco o inglese.

Sensibilità del microfono

Quanto maggiore è la sensibilità del microfono della videocamera, tanto più sensibile sarà la reazione ai rumori.

Modalità di visione notturna

Se l'ambiente diventa troppo buio, la videocamera passa alla modalità Visione notturna e trasmette solo in bianco e nero. In questa voce di menu è possibile impostare il livello di luminosità al quale deve essere attivata la modalità visione notturna.

Ripristina

Selezionando questa voce di menu si ripristinano tutte le impostazioni predefinite, ma l'abbinamento rimane.

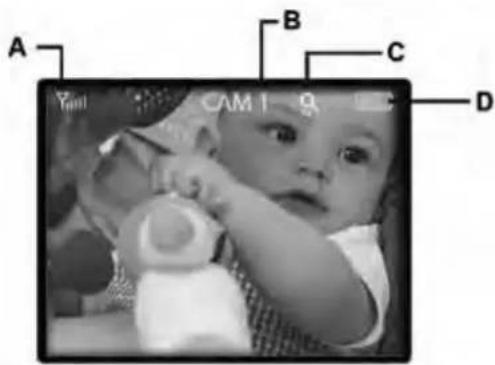

Simboli

A) Intensità del segnale:

Con un aumento della distanza tra display e videocamera, il segnale sarà più debole e il numero delle barre visualizzate minore. Se la videocamera si trova al di fuori della copertura, tale condizione sarà indicata chiaramente sul monitor, la spia del livello di rumore incomincia a lampeggiare e verrà emesso un allarme acustico fino al ripristino di un collegamento. In caso di segnale più debole, possono verificarsi singoli fermi immagine.

B) Numero della videocamera:

Numero della videocamera le cui immagini vengono attualmente visualizzate sul monitor.

c) Zoom:

Se la funzione zoom è attiva, compare questo simbolo e l'immagine è ingrandita del doppio.

D) Visualizzazione del livello di carica della batteria:

A B C D CAM 1 9

Qui viene visualizzato il livello di carica della batteria. Se il livello di carica della batteria scende al disotto del 20%, il simbolo inizia a lampeggiare e viene emesso un segnale acustico. Durante la ricarica il simbolo lampeggia e la spia di stato (13) resta accesa in rosso fino a quando la batteria risulta completamente carica. Una volta raggiunta la ricarica completa, cambia colore e diventa verde.

Pulizia e manutenzione

Estrarre sempre l'alimentatore dalla presa di corrente prima di pulire l'apparecchio. Utilizzare esclusivamente un panno leggermente urnido. Non immergere l'apparecchio in acqua. Non utilizzare mai alcun detergente chimico.

Il presente prodotto non necessita di alcuna manutenzione particolare. Le riparazioni all'apparecchio possono essere eseguite esclusivamente da un tecnico specializzato.

Risoluzione dei problemi

Problema Possibile causa	Misura
Non viene trasmesso alcun segnale audio o video	La sensibilità del microfono della videocamera è troppo scarsaNon è garantita l'alimentazione elettrica della videocamera	Regolare la sensibilità nel menuVerifica dell'alimentazione elettrica
Trasmissione permanente	La sensibilità del microfono della videocamera è troppo elevalaIl funzionamento costante del monitor è attivato senza auto-spegnimento	Regolare la sensibilità nel menuImpostare il limite di tempo per il funzionamento continuo oppure attivare la modalità VOX
Allarme copertura costante	La videocamera è spenta oppure l'alimentazione elettrica non è garantitaLa distanza tra le due unità è eccessivaL'abbinamento è errato o non più garantito	Attivare la videocamera oppure verificare l'alimentazione elettricaRidurre la distanza tra le unitàEseguire nuovamente l'abbinamento
Immagine non chiara oppure fermi immagine oppure improvvisa immagine in bianco e nero	Limite di copertura raggiuntoLa luminosità nel luogo in cui è posizionata la videocamera è troppo scarsa, la videocamera si attiva nella modalità Visione noIturnaInterferenze con altri dispositivi elettronici, ad es. router WiFi, microonde...	Ridurre la distanza tra le unitàAdeguare il livello della sensibilità luminosa nel menu oppure aumentare la luminosità nel luogo in cui è posizionatala videocameraCreare una maggiore distanza dagli altri dispositivi elettronici, se possibile spegnere i dispositivi non utilizzati anziché lasciarli in stand-by
Il display indica una batteria scarica	La batteria integrata è scaricaIl funzionamento continuo del monitor è attivato senza auto-spegnimento	Ricaricare l'unità display con il cavo di ricarico fornito in dotazioneImpostare il limite di tempo per il funzionamento continuo oppure attivare la modalità VOX
L'altoparlante dell'unità display non emette alcun suono	L'altoparlante è silenzialo	Aumentare il volume tramite il tasto
Copertura scarsa	Troppi segnali di disturbo tra videocamera e display	Troppi segnali di disturbo tra videocamera e display

Garanzia

Conservare lo scontrino di cassa, le istruzioni per l'uso e il numero dell'articolo.

Eventuali richieste di garanzia o diritti di garanzia devono essere gestiti esclusivamente con il rivenditore. Tutti i dati tecnici, le informazioni e le caratteristiche del prodotto descritto in questa opera sono stati elaborati in buona coscienza e corrispondono allo stato attuale al momento della pubblicazione. Le informazioni messe a disposizione da reer dovrebbero essere corrette ed affidabili. reer non si assume comunque alcuna responsabilità per eventuali errori contenuti in questo documento e si riserva il diritto di modificare senza preavviso il design del prodotto e le sue specifiche. L'eventuale copia e trasmissione (anche parziale) di informazioni delle presenti istruzioni per l'uso, sottoposte al diritto d'autore, in qualsiasi forma o in qualsiasi modalità, grafica, elettronica o meccanica, mediante fotocopie, riproduzioni audio o registrazione su un sistema di recupero dati, necessita previa autorizzazione scritta da parte di reer.

Prescrizioni in materia di tutela ambientale

Al termine della sua vita il presente prodotto non può essere smaltito tra i normali rifiuti domestici, ma va consegnato ad un centro di raccolta per il riciclo di apparecchi elettrici. Indicato dal simbolo sul prodotto, nelle istruzioni per l'uso o sulla confezione. I materiali sono riutilizzabili conformemente al loro contrassegno. Con il riutilizzo, il recupero dei materiali o altre forme di riciclo di apparecchi usati fornirete un importante contributo alla tutela dell'ambiente.

Informatevi presso la vostra amministrazione comunale su dove siano collocati i punti di raccolta per lo smaltimento dei rifiuti.

reer GmbH

Muehlstr. 41 • 71229 Leonberg • Germany

www.reer.de

Utilizzo ammesso nei seguenti paesi:

DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR

Con la presente reer GmbH dichiara che il tipo di apparecchiatura radio video babyphone (cod. art.: 80420) è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://www.reer.de
