Producttype	Video babyfoon
Merk	Reer
Model	BabyCam 80420
Transmissietechnologie	Digitale FHSS (frequentieverspringing modulatie)
Frequentie	2,4 GHz
Maximaal bereik	300 meter (vrij veld)
Voeding camera	Voedingsadapter 5V / 600mA (inbegrepen)
Voeding beeldscherm	Oplaadbare lithium-polymeer batterij 3,7V 1600mAh (ingebouwd) + voedingsadapter 5V
Werktijd beeldscherm	Tot 14 uur (in stand-by)
Gezichtsveld camera	50°
Belangrijkste functies	Spraakbediening (Vox), digitale zoom x2, automatisch nachtzicht, nachtlampje, instelbare microfoongevoeligheid, verbinding tot 4 camera's, automatisch scannen, stille modus, alarm bij verbindingsverlies, handmatige camerarichting
Onderhoud en reiniging	Reinigen met een licht vochtige doek; niet onderdompelen in water; geen chemicaliën gebruiken
Veiligheid	Laat kinderen niet met het apparaat spelen; plaats op minstens 1 meter van de baby; niet in de wieg plaatsen; niet in de buurt van water gebruiken; niet blootstellen aan overmatige hitte
Onderdelen en repareerbaarheid	Ingebouwde batterij niet door gebruiker vervangbaar; reparaties alleen door een specialist
Garantie	Via de verkoper; bewaar het aankoopbewijs
Algemene informatie	Fabrikant: reer GmbH, Muehlstr. 41, 71229 Leonberg, Duitsland; EU-conformiteitsverklaring beschikbaar op www.reer.de

Veelgestelde vragen - BabyCam 80420 Reer

Hoe sluit ik een extra camera aan op de monitor?

Druk kort op de interconnectieknop van het ouderapparaat met een dun voorwerp. Gebruik de pijltjes om de optie CAM te selecteren en bevestig met OK. Wijs een vrij cameranummer toe, selecteer Niet verbonden en druk vervolgens op de interconnectieknop aan de achterkant van de nieuwe camera. Bij succes verschijnt de bevestiging Verbonden.

Hoe activeer ik de spraakbediening (Vox)?

De spraakbediening is standaard ingeschakeld. Om over te schakelen naar continue verzending, druk kort op de Aan/Uit-knop van het beeldscherm. Het pictogram SCHERM verschijnt. Om de spraakbediening opnieuw in te schakelen, druk opnieuw op deze knop.

Wat te doen als het scherm 'batterij bijna leeg' weergeeft?

Het batterijsymbool knippert en er klinkt een geluidsalarm wanneer de lading onder de 20% is. Sluit het beeldscherm aan met de meegeleverde micro-USB-kabel op een voedingsadapter. Tijdens het opladen wordt het statuslampje rood; het wordt groen wanneer de batterij vol is.

Hoe stel ik de microfoongevoeligheid van de camera in?

Ga in het hoofdmenu naar Instellingen en vervolgens naar Microfoongevoeligheid. Gebruik de pijltjes om de gevoeligheid te verhogen of verlagen. Een hogere gevoeligheid vangt zwakke geluiden beter op, maar kan leiden tot continue verzending.

Wat is het maximale bereik van de BabyCam 80420?

Het opgegeven bereik is 300 meter in vrij veld, zonder obstakels. Muren en elektrische apparaten (WiFi, magnetron) verminderen dit bereik. Bij signaalverlies klinkt een geluidsalarm.

Hoe gebruik ik de zoomfunctie?

Ga in het hoofdmenu naar Zoom en bevestig met OK. Het beeld wordt dan 2 keer vergroot. Er verschijnt een zoomsymbool op het scherm. Om de zoom uit te schakelen, herhaal de handeling.

Hoe maak ik de monitor schoon?

Haal altijd de stekker uit het stopcontact voor het reinigen. Gebruik een licht vochtige doek. Dompel het apparaat nooit onder in water en gebruik geen chemicaliën. Vermijd overmatig vocht.

Wat te doen bij verlies van verbinding tussen camera en scherm?

Controleer eerst of de camera is ingeschakeld en de voeding correct is. Breng de twee eenheden dichter bij elkaar. Als het probleem aanhoudt, voer dan een nieuwe interconnectie uit volgens de procedure voor het toevoegen van een camera. Houd het apparaat ook uit de buurt van andere storingsbronnen (WiFi-router, magnetron).

Hoe schakel ik de stille modus van de luidspreker uit?

Als het pictogram ✗ op het scherm verschijnt, staat de luidspreker in de stille modus. Houd de knop Volume omhoog (pijltje omhoog) ingedrukt tot het gewenste volumeniveau is bereikt. De stille modus wordt dan uitgeschakeld.

Hoe reset ik de fabrieksinstellingen?

Ga in het hoofdmenu naar Instellingen en selecteer vervolgens Resetten. Bevestig met OK. Alle instellingen worden gewist, maar de cameraconnecties blijven behouden.

GEBRUIKSAANWIJZING BabyCam 80420 Reer

Hartelijk gefeliciteerd met de aankoop van uw nieuwe meer BabyCam. De BabyCam bestaat uit de oudereenheid met beeldscherm (hierna ook display genoemd) en de baby-eenheid mel camera (hierna ook camera genoemd). Uw nieuwe BabyCam draagt de geluiden van uw baby via de uilerst gevoelige microfoon kristalhelder en betrouwbaar over en op het display met hoge resolutie kunt u een oogje op uw kleintje houden.

De moderne FHSS-technologie garandeert een storingsvrije overdracht en zorgt voor een veilige privéverbinding. Dankzij de optionele balterijvoeding van de ouder-unit kan de babyfoon zowel stationair als mobiel worden gebruikt. We zijn ervan overtuigd dat u lang plezier zult hebben van de kwaliteit van ons product. Neem de tijd om de veiligheidsinstructies goed door te lezen.

Alleen als alle hier vermelde punten gegarandeerd zijn, kan de reer videobabyfoon onbekommerd worden gebruikt. Bewaar de gebruiksaanwijzing zorgvuldig om deze in de toekomst na te kunnen slaan. Bewaar de gebruiksaanwijzing zorgvuldig om deze in de toekomst na te kunnen slaan.

Technische gegevens

Technologie	Digitale FHSS met FSK-modulatie
Frequentie	2,4 GHz
Zender baby-unit camera Stroomvoorziening met voedingsadapter
Ontvanger ouder-unit display	Stroomvoorziening via netvoedingsadapter of optioneel met 3,7 V 1600 mAh li-polymeer accu/oplaadbaar (vast ingebouwd in oudereenheid)
Input	100 - 240 V / 50 Hz / 0.15 A max.
Output	5 V / 600 mA max.
Zendvermogen	TX: 17 dBm / RX: 17dBm
Gezichtsveld van de lens	50°
Bereik Tot 300 m
Kabellengte	1,50 m
Bedrijfstemperatuur	0°C - +50°C
Maximale levensduur van de batterij ouder-unit (display, in stand-by	Tot 14 uur

Algemene veiligheidsaanwijzingen

! Controleer het apparaat voor ieder gebruik op zichtbare schade. Indien u schade vastgesteld hebt, mag dit apparaat niet worden gebruikt.
Gebruik uitsluitend meegeleverde oplader en voedingseenheid. Wees er zeker van dat de bedrijfsspanning van het stopcontact overeenkomt met die van de voedingseenheid. Controleer vooral bij een reis naar het buitenland of de lokale netspanning overeenkomt met de aangegeven spanning op de apparaten of de voedingseenheden.
De apparaten en netvoedingsadapters mogen niet worden geopend, omdat dit tot elektrische schokken leiden. Als een apparaat foutief functioneert, probeer het probleem dan NIET zelf te verhelpen. In dit geval verzoeken we u om contact op te nemen met uw verkoper.
! Vermijd het contact van metalen voorwerpen met de batterij- of stroomaansluitcontacten aan de apparaten.
! Dit product is geen speelgoed! Laat kinderen niet met het apparaat spelen.

WAARSCHUWING!

Deze babyfoon is uitsluitend ontwikkeld als hulpmiddel voor het observeren van uw baby. Het mag niet als vervanging voor de toezichtsplicht als ouders of als medisch apparaat worden beschouwd!

Veiligheidsinstructies voor installatie

! Plaats de babyeenheid altijd builen het bereik van het kind (minimaal één meter afstand).
!Leg de babyfoon nooit in het baby- of kinderbed of de kinderbox.
! Zorg ervoor dat de kabel zich niet in de buurt van kinderen bevindt, om wurging te vermijden. Gebruik geen verlengsnoeren.
! Om een zo goed mogelijke overdracht te waarborgen, moeten de apparaten altijd rechtop en in een verhoogde positie worden neergezet.
! Plaats de ontvanger NIET in de buurt van zend- en ontvangstapparatuur of magnetrons. De straling van deze apparaten kan de ontvangst sterk verminderen.
! Gebruik het apparaat niet in de buurt van water of op vochtige plaatsen. Dompel de apparaten niet onder in water.

!Spoel het apparaat niet af onder stromend water.

!Bedek de babyfoon niet met een handdoek, een kledingstuk of deken.

!Vermijd extreme hitte en direct zonlicht.

! Het stopcontact voor het aansluiten van de netvoedingsadapter moet dicht bij de babytoon liggen en op elk moment vrij toegankelijk zijn.

! De scheiding tussen het stroomnet is alleen gegarandeerd als de netvoedingsadapter uit het stopcontact is getrokken.

Beschrijving van het apparaat

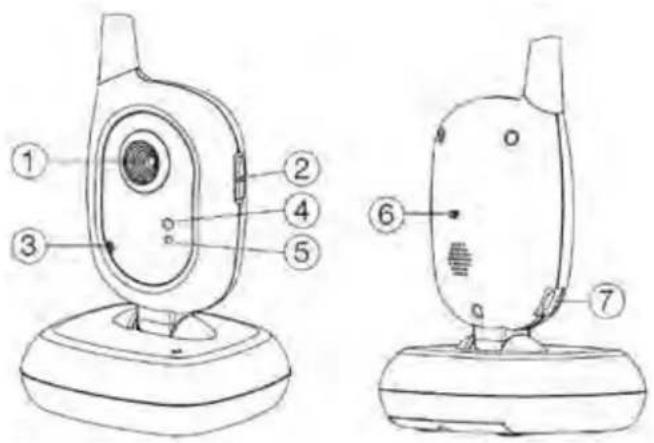

Camera (baby-unit/zender)

1. Cameralens
2. Aan/uit-knop
3. Microfoon
4. Aan-indicati
5. Lichtsensor
6. Koppelingsknop

7. Micro USB-ingang voor voeding

8. Aan/uit-knop

9. Geluidsvolume verhogen (normale modus) / Menu naar boven (menu-modus)
10. Geluidsvolume verlagen (normale modus) / Menu naar beneden (menu-modus)
11. Menu-toets/ OK-toels (menu-modus)
12. Geluidsniveau-indicatie
13. Statuslampje (aanstand/oplaadmodus)
14. Beeldscherm
15. Micro USB-ingang voor voeding
16. Luidspreker
17. Koppelingsknop

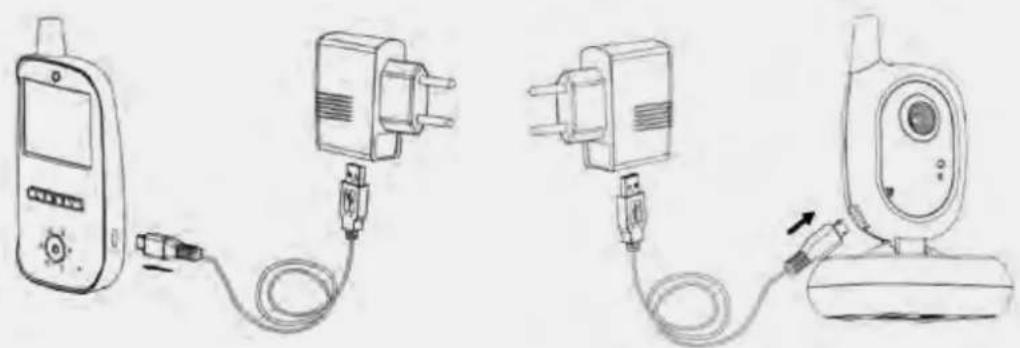

Ingebruikname

1. Laad de accu van de oudereenheid voor het eerste gebruik volledig op, tot de accuniveau-indicator op het display een volledige laadstatus aangeeft.

1. Sluit de camera aan met de meegeleverde netvoedingsadapter.
2. Plaats de camera op een stevige tafel of bevestig deze aan een muur.
3. Zel de camera aan mel de aan-uilschakelaar (2). De bedrijfsindicator (4) begint groen te branden.
4. Schakel het display in door de aan-uitschakelaar (8) 2 seconden lang in te drukken tot het statuslampje (13) groen gaat branden. Als het statuslampje groen knipperl is de accustand laag en moet de oudereenheid worden opgeladen.
5. De standaard voorgekoppelde apparaten zorgen er nu voor dat u op het beeldscherm het beeld van de camera ziet en het geluid via de luidspreker hoort. Als dit niet het geval is, handel dan alstublieft zoals beschreven onder Meer camera's toevoegen/verwijderen.

Functiemogelijkheden:

Camera

1. Zodra uw baby stil is en geen geluid meer maakt, stopt de camera met zenden. De camera gaat vervolgens in de stand-by totdat er weer geluiden worden waargenomen. Dit beperkt de stralingsblootstelling tot een minimum.
2. Bij voldoende omgevingslicht draagt de camera een kleurenbeeld op het display over. Als het licht in de omgeving niet meer voldoende is, wordt automatisch de nachtzichtmodus geactiveerd. In dit geval wordt er alleen nog maar een zwart-witbeeld overgedragen.
3. Bij de camera kan de hoek handmatig op de gewenste beeldhoek worden ingesteld om beter zicht op uw baby te hebben.

Extra camera's toevoegen/verwijderen

1. 1. Schakel de oudereenheid en de camera die u wilt verbinden, in.
2. Druk met een dun voorwerp op de pairing-knop (17) van de oudereenheid.
3. Kies met behulp van de pijltjestoetsen de optie CAM en bevestig door drukken op de OK-knop (11). Wijs met behulp van de pijltjestoetsen een nummer aan de nieuwe camera toe en bevestig opnieuw.
4. Selecteer mel de pijlljestoelsen de optie Niet verbonden en bevestig mel de OK-loels.
5. Druk nu op de pairing-toets (6) op de achterkant van de camera. Als het pairing-proces geslaagd is, verschijnt er een bevestiging Verbonden op het beeldscherm.
6. De camera is nu klaar voor gebruik.
7. Herhaal alstublieft de stappen 1 - 5 als de bevestiging uitblijft.
8. Herhaal de slappen voor alle andere camera's. Let op: Als u een reeds gebruikte opslagruimle selecteerl, worden de bestaande gegevens overschreven.
9. Om een camera te verwijderen drukt u op de pairing-toets (6) van de camera. Selecteer nu in stap 2 het nummer van de camera dat moet worden verwijderd en ga verder met stap 3. Wacht 20 seconden tot het beeldscherm Niet verbonden weergeeft. De camera is nu niet meer verbonden.

Display

1. Dankzij de VOX-functie schakelt het beeldscherm zichzelf automatisch in zodra de camera geluiden opneemt en schakelt het zichzelf automatisch uit, zodra de baby geen geluiden meer laat horen. Deze VOX-modus beperkt de straling van de camera tot een minimum en reduceert het batterijverbruik van het display.
2. Om de overdracht van de camera permanent uit te schakelen, drukt u kort op de aan-uitschakelaar (8). De permanente transmissie wordt op het beeldscherm weergegeven met de melding BEELDSCHERM AAN en kan op elk tijdstip weer worden gedeactiveerd door opnieuw op de aan-uitschakelaar (8) te drukken.
3. Als het statuslampje (13) van de oudereenheid groen begint te knipperen is de ingebouwde accu leeg. Dan moet het display opnieuw worden opgeladen.
4. Stel het geluidsniveau in met behulp van de pijltjestoetsen (9/10). Daarbij wordt het geluidsniveau in de vorm van een staafdiagram op het beeldscherm weergegeven. Als u de luidspreker helemaal wilt dempen, drukt u om het geluidsniveau te verlagen net zo lang op de toets (10) tot het symbool verschijnt. Om het dempen op te heffen drukt u op de toets (9) om het geluidsniveau te verhogen tot dit het gewenste niveau bereikt heeft.
5. Indien nodig kunt u het display ook op een vlakke ondergrond (tafel of iets dergelijks) plaatsen. Klap hiervoor de basis aan de achterkant uit.
6. Door kort op de menu-toets (11) te drukken gaat u naar het hoofdmenu. Door navigeren met de pijltjestoetsen kunt u het gewenste subpunt selecteren. Door op de OK-toets (11) te drukken bevestligt u uw keuze en gaat u naar het desbetreffende submenu. Via het punt Terug keert u terug naar het punt uit het hoofdmenu resp. verlaat u het menu weer.

Menu

Camera

Wanneer de oudereenheid met meer dan één camera verbonden zou zijn, kunt u hier de camera selecteren die moet worden weergegeven. Selecteer daarvoor met de pijltjestoetsen het punt Camera en bevestig met de OK-toets (11). U kunt nu de camera (1,2,3,4, Scan), die u wilt weergeven selecteren met de pijltjestoetsen en bevestigen met de OK-toets.

Als u de instelling Scan heeft geselecteerd, functioneert de oudereenheid als volgt:

(a) Het beeldscherm is aan: Elke camera wordt 10 seconden lang op het beeldscherm weergegeven. Als er door de camera een geluid wordt herkend geeft de oudereenheid de bijbehorende camera op het beeldscherm weer, tot er geen geluid meer wordt herkend.
(b) Het beeldscherm is uit: Als er een geluid wordt herkend, schakelt het beeldscherm zichzelf in en het beeld van de bijbehorende camera wordt weergegeven tot er geen geluid meer wordt herkend.

Toetsgeluid

U kunt het toetsgeluid van de oudereenheid in- resp. uitschakelen.

Zoom

Mel deze instelling kan het weergegeven beeld tweevoudig worden vergroot.

Instellingen

Display

U kunt de helderheid van het beeldscherm en de richting van het weergegeven beeld op het beeldscherm aanpassen.

Taal

Kies uit de spraken Duits of Engels.

Microfoongevoeligheid

Hoe hoger u de gevoeligheid van de cameramicrofoon instell, hoe gevoeliger deze is voor geluid.

Nachtzichtmodus

Als de omgeving van de camera te donker is, wordt deze in de nachtzichtmodus gezet en wordt alleen zwart-wit weergegeven. In deze menuoptie kunt u instellen op welk helderheidsniveau de nachtmodus moet worden geactiveerd.

Terugzetten

Als u deze menuoptie kiest, worden alle instellingen gereset, maar blijft de koppeling behouden.

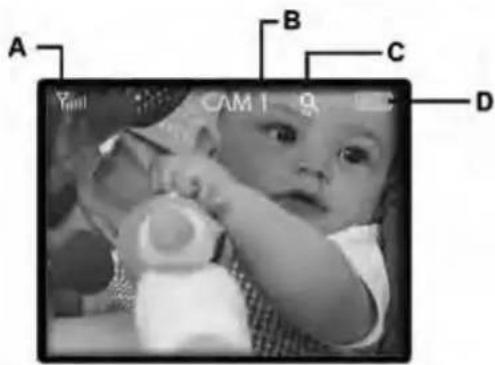

Pictogrammen

A) Signaalsterkte:

Hoe groter de afstand tussen het display en de camera, hoe zwakker het signaal is en hoe minder staafjes er worden getoond. Als de camera buiten bereik is, wordt dat duidelijk op het beeldscherm aangegeven, begint de indicator voor het geluidsniveau te knipperen en klinkt er een akoestisch alarm tot er weer verbinding gemaakt kan worden. Bij een zwakker signaal kan er incidenteel stilstand van het beeld optreden.

B) Cameranummer:

Nummer van de camera die momenteel op het scherm wordt weergegeven.

c) Zoom:

Als de zoomfunctie geactiveerd is, verschijnt dit symbool en is het beeld tweemaal vergroot.

D) Accu-indicatie:

A B C D CAM 1 9

Hier wordt de toestand van de accu weergegeven. Als het accuniveau onder 20% daalt, begint het symbool te knipperen en hoort u een geluidssignaal. Tijdens het opladen knippert het symbool, en het statuslampje (13) brandt rood toldal de accu volledig is opgeladen. Wanneer dit wordt bereikt, veranderl het van kleur en wordt het groen.

Reiniging en onderhoud

Trek de voedingseenheden altijd uit het stopcontact voordat u het apparaat reinigt. Gebruik uitsluitend een licht vochtige doek. Dompel het apparaat niet onder in water. Gebruik geen chemische reinigingsmiddelen.

Dit product vereist geen speciaal onderhoud. De reparaties van het apparaat mogen uitsluitend door een specialist worden uitgevoerd.

Problemen oplossen

Probleem Mogelijke oorzaak Meten
Er wordt geen audio- of videosignaal verzonden	De gevoeligheid van de cameramicrofoon is te laagDe stroomvoorziening van de camera is niet gegarandeerd	Stel de gevoeligheid in het menu bijStroomvoorziening controleren
Permanente overdracht • De gevoeligheid van de cameramicrofoon is te hoogContinue bediening van het scherm wordt geactiveerd zonder Automalisch uitschakelen		Stel de gevoeligheid in het menu bijStel de tijdslimiet in voor continu gebruik of activeer de VOX-modus
Constant bereik alarm	Camera is uitgeschakeld of stroomvoorziening is niet gegarandeerdDe afstand tussen de twee units is te grootDe koppeling is defect of niet meer gegarandeerd	Schakel de camera in of controleer de stroomvoorzieningVerklein de afstand tussen de unitsVoer de koppeling opnieuw uit
Onzuiver beeld of beeldonderbrekingen of plotse-ling zwart-witbeeld	Bereiklimiet bereiktCamerahelderheid te laag, camera schakelt over naar nachlvichlmodusInterferentie met andere elektronische appara- len, bijv. wifi-router, magnelron...	Verklein de afstand tussen de unitsPas de helderheidsgevoeligheid in het menu aan of verhoog de helderheid op de cameralocalieVergroot de afstand tot andere elektronische apparaten. Zet indien mogelijk ongebruikle appara- raten uit in plaats van in stand-by
Display geeft aan dat de batterij bijna leeg is	Ingebouwde accu is leegContinue bediening van het scherm wordt geactiveerd zonder Automalisch uitschakelen	Laad het display op met de meegeleverde oplaadkabelStel de tijdslimiet in voor continu gebruik of activeer de VOX-modus
De luidspreker van het display geeft geen geluid	Luidspreker is gedempt	Verhoog het volume via de knop
Te weinig bereik • Te veel signaalinterferentie tussen camera en scherm		De camera en het display verplaatsen

Waarborg

Gelieve het aankoopbewijs, de gebruikersaanwijzing en het artikelnummer te bewaren.

Garantieclaims of aanspraken voortvloeiende uit garantie moeten uitsluitend met de handelaar geregeld worden. Alle technische gegevens, informatie en eigenschappen van het in dit document beschreven product zijn naar best weten samengesteld en stemmen overeen met de stand bij de publicatie. De door reer verstrekte informatie moet nauwkeurig en belrouwbaar zijn. De firma reer aanvaardt echter geen enkele aansprakelijkheid voor eventuele fouten in dit document en behoudt zich het recht voor, om zonder voorafgaande kennisgeving, de veranderingen aan het productdesign, resp. aan de specificaties uit te voeren. Vermenigvuldiging en verspreiding van de informatie uit dit auteursrechtelijk beschermd werk in enige vorm of op enige wijze, hetzij grafisch, elektronisch of mechanisch, door fotokopieën, opname op band of opslag in een datasysteem (ook een deel ervan) vereisen de schriftelijke toestemming van de firma reer.

Aanwijzingen betreffende milieubescherming

Dit product kan aan het einde van zijn levensduur niet via het normale huishoudelijke afval verwijderd worden, maar moet worden ingeleverd op een in-zamelpunt voor de recyclage van elektrische toestellen. Het symbool op het product, in de gebruikershandleiding of op de verpakking, wijst erop. De ma- terialen zijn overeenkomstig hun etikettering herbruikbaar. Met het hergebruik, het recycleren van materialen of andere vormen van gebruik van oude to-evert u een belangrijke bijdrage tot de bescherming van ons milieu. Vraag a.u.b. bij uw gemeentelijk bestuur over de competente plaats voor het verzamelen ort afval.

reer GmbH

Muehlstr. 41 • 71229 Leonberg • Germany

www.reer.de

Gebruik in de volgende landen toegestaan:

DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR

Hierbij verklaart reer GmbH dat het radiosysteem type videobabyfoon (art.nr.: 80420) voldoet aan Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

http://www.reer.de
