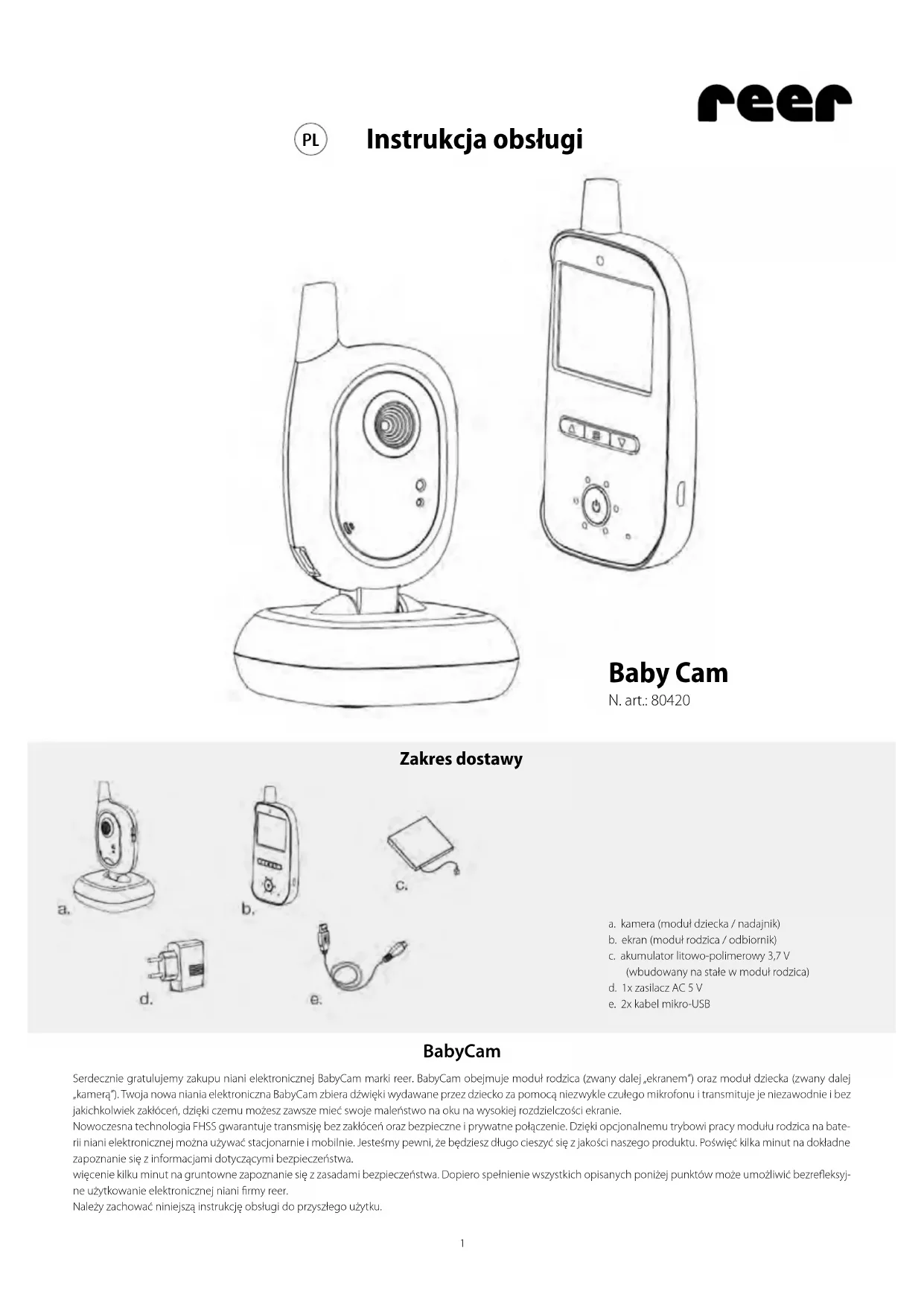

INSTRUKCJA OBSŁUGI BabyCam 80420 Reer

1Technologia Technologia cyfrowa FHSS z modulacją FSK Częstotliwość 2,4 GHz Nadajnik – moduł dziecka / kamera Zasilanie przy pomocy zasilacza Odbiornik – moduł rodzica / ekran Zasilanie przy pomocy zasilacza lub opcjonalnie akumulatora litowo-polimerowego 3,7V 1600mAh (wbudo

wanego w moduł rodzica)

nput 100 – 240 V / 50 Hz / 0.15 A max. Output 5 V / 600 mA max. Moc nadawania TX: 17 dBm / RX: 17dBm Pole widzenia obiektywu 50° Zasięg Do 300 m Długość przewodu 1,50 m Temperatura robocza 0°C – +50°C Maksymalny czas pracy baterii modułu rodzica (w trybie czuwania) Do 14 godzin Dane techniczne Wskazówki dotyczące bezpieczeństwa ! Przed każdym użyciem skontrolować urządzenie pod kątem widocznych uszkodzeń. W przypadku stwierdzenia uszkodzeń, nie należy korzystać z tego urządzenia. ! Korzystać wyłącznie z ładowarek i zasilaczy dołączonych do zestawu. Upewnić się, że napięcie robocze gniazdka wtyczkowego nadaje się do użytku z zasilaczem. Upewnić się, zwłaszcza w przypadku wyjazdów zagranicznych, że lokalne napięcie sieciowe odpowiada określonemu napięciu urządzeń lub zasilaczy. ! Nie otwierać urządzenia ani zasilacza – może to prowadzić do porażenia prądem. W razie wadliwego działania urządzenia NIE należy próbować samodzielnie rozwiązać problemu. W takim przypadku należy zwrócić się do sprzedawcy. ! Unikać kontaktu metalowych przedmiotów z kontaktami baterii lub przewodu zasilającego urządzeń. ! Produkt nie jest zabawką! Dzieci nie mogą bawić się urządzeniem. UWAGA! Niania elektroniczna została stworzona wyłącznie jako środek pomocniczy służący do nadzoru dzieci. Nie zastępuje on jednak obowiązku nadzoru rodzicielskiego ani nie może być traktowany jako wyrób medyczny! Wskazówki dotyczące bezpieczeństwa podczas instalacji: ! Stawiać stację dziecka zawsze poza zasięgiem dzieci (min. odstęp wynosi 1 metr). ! Nie stawiać stacji w łóżeczku niemowlęcia/dziecka lub w kojcu. ! Aby wyeliminować ryzyko uduszenia kablem, należy zabezpieczyć kabel tak, aby znajdował się poza zasięgiem dzieci. Nie należy korzystać z przedłużaczy. ! Aby zapewnić możliwie najlepszą transmisję, urządzenia powinny być ustawione na równej powierzchni na podwyższeniu. ! NIE ustawiać odbiornika w pobliżu urządzeń radiowych lub mikrofalówek. Promieniowanie emitowane przez te urządzenia może znacząco pogorszyć odbiór. ! Nie korzystać z urządzeń w pobliżu wody lub wilgotnych miejsc. Nie zanurzać urządzeń w wodzie. ! Nie płukać urządzeń pod bieżącą wodą. ! Nie nakrywać produktu ręcznikami, ubraniami lub kocami. ! Unikać skrajnie wysokich temperatur i bezpośredniego promieniowania słonecznego. ! Gniazdko do podłączenia zasilacza musi znajdować się w pobliżu niani elektronicznej w miejscu łatwo dostępnym w każdej chwili. ! Odłączenie urządzenia od sieci zapewnia wyłącznie wyjęcie wtyczki zasilacza z gniazdka. 2Opis urządzenia Kamera (moduł dziecka / nadajnik) Ekran (moduł rodzica / odbiornik)

2. przycisk wł./wył.

6. przycisk do parowania urządzeń

7. Micro USB złącze zasilania

8. przycisk wł./wył.

9. zwiększanie głośności (tryb zwykły) / w górę (tryb

10. zmniejszanie głośności (tryb zwykły) / w dół (tryb

11. przycisk menu / przycisk „OK” (tryb menu)

12. wskaźnik poziomu dźwięku

13. kontrolka stanu (tryb pracy / ładowania)

15. Micro USB złącze zasilania

17. przycisk do parowania urządzeń

Opis urządzenia 1. Przed pierwszym użyciem całkowicie naładuj akumulator modułu rodzica, aż wskaźnik poziomu baterii na ekranie pokaże pełne naładowanie.

2. Podłącz do kamery dołączony do urządzenia zasilacz.

3. Ustaw kamerę na stabilnym stole lub zamontuj na ścianie.

4. Włącz kamerę przyciskiem wł./wył. (2). Lampka kontrolna (4) zaświeci się na zielono.

5. Włącz ekran, przytrzymując przycisk wł./wył. (8) przez 2 sekundy, aż kontrolka stanu (13) zaświeci się na zielono. Jeżeli kontrolka miga na zielono, poziom naładowania akumulatora jest za niski i należy naładować moduł rodzica. 6. Dzięki fabrycznemu sparowaniu urządzeń na ekranie wyświetli się obraz z kamery, a przez głośnik będzie słychać dźwięk. Jeżeli tak się nie dzieje, postępuj zgodnie z opisem z sekcji Dodawanie/usuwanie kamer. 3Dostępne funkcje Kamera 1. Gdy dziecko się uspokaja i przestaje wydawać dźwięki, kamera przestaje transmitować obraz. Kamera przechodzi w tryb czuwa- nia i włącza się z powrotem, gdy urządzenie wykryje dźwięki. Minimalizuje to poziom napromieniowania dziecka. 2. Przy odpowiednim oświetleniu kamera transmituje na ekran obraz kolorowy. Gdy w pomieszczeniu jest za mało światła, kamera automatycznie przełącza się na tryb nocny. W takiej sytuacji transmitowany obraz jest czarno-biały.

3. Kamerę można ręcznie ustawić pod odpowiednim kątem, by zapewnić jak najlepszy widok na dziecko.

Dodawanie/usuwanie kamer

1. Włącz moduł rodzica i kamerę, którą chcesz połączyć.

2. Za pomocą cienkiego przedmiotu krótko wciśnij przycisk do parowania urządzeń (17) na module rodzica.

3. Za pomocą strzałek wybierz opcję „CAM” i zatwierdź ją przyciskiem „OK” (11). Za pomocą strzałek nadaj kamerze numer i zatwierdź go.

4. Za pomocą strzałek wybierz opcję Niepołączona i zatwierdź wybór przyciskiem „OK”.

5. Teraz wciśnij przycisk do parowania urządzeń (6) umieszczony z tyłu kamery. Jeżeli proces parowania przebiegnie pomyślnie, na ekranie pojawi się potwierdzenie nawiązania połączenia Połączona.

6. Kamera jest teraz gotowa do pracy.

7. Jeżeli parowanie nie powiedzie się, powtórz kroki 1-5.

8. Jeżeli chcesz sparować kilka kamer, powtórz te kroki dla każdej z nich. Uwaga: Jeżeli wybierzesz już zajęte miejsce zapisu, istniejące dane zostaną nadpisane. 9. Aby usunąć kamerę, wciśnij przycisk do parowania urządzeń (6) na module rodzica. W kroku 2 wybierz tylko numer tej kamery, którą chcesz usunąć. Następnie wyko- naj krok 3. Poczekaj 20 sekund, aż na ekranie wyświetli się Niepołączona. Kamera nie jest już połączona. Ekran 1. Funkcja VOX sprawia, że wyświetlacz automatycznie włącza się po wykryciu dźwięków przez kamerę i wyłącza się, gdy dziecko przestanie wydawać z siebie dźwięki. Tryb VOX minimalizuje promieniowanie emitowane przez kamerę i zmniejsza zużycie baterii ekranu. 2. Aby włączyć ciągłą transmisję z kamery, wciśnij krótko przycisk wł./wył. (8). Włączenie ciągłej transmisji zostanie zasygnalizowane na wyświetlaczu komunikatem „WYŚWIETLACZ WŁ”. Ciągłą transmisję można w każdej chwili wyłączyć, wciskając ponownie przycisk wł./wył. (8). 3. Gdy kontrolka (13) zacznie migać na zielono, oznacza to, że rozładował się akumulator wbudowany w moduł rodzica. Należy wtedy naładować ekran. 4. Ustaw głośność za pomocą strzałek (9/10). Poziom głośności wyświetli się na ekranie w formie paska. Aby całkowicie wyciszyć głośnik, zmniejszaj głośność przyciskiem (10) tak długo, aż wyświetli się symbol . Aby ponownie włączyć dźwięk, zwiększaj głośność przyciskiem (9) tak długo, aż ustawisz odpowiedni poziom dźwięku. 5. W razie potrzeby moduł rodzica można ustawić na płaskiej powierzchni (np. stole). W tym celu wystarczy rozłożyć nóżkę umieszczoną z tyłu ekranu. 6. Krótkie wciśnięcie przycisku menu (11) otwiera menu główne. Strzałki służą do nawigacji i wybierania pozycji menu. Wciśnięcie przycisku „OK” (11) zatwierdza wybór i otwiera wybrane podmenu. Przycisk „Cofnij” umożliwia powrót do poprzedniego menu lub zamknięcie menu. Menu Kamera Jeżeli moduł rodzica połączony jest z więcej niż jedną kamerą, możesz tutaj wybrać kamerę, z której chcesz oglądać transmisję. Za pomocą strzałek wybierz opcję Kamera i zatwierdź wybór przyciskiem OK (11). Możesz teraz wybrać kamerę (1,2,3,4, Scan), z której chcesz oglądać transmisję, a następnie zatwierdzić wybór przyciskiem OK. Jeżeli wybierzesz opcję Scan, moduł rodzica zachowa się następująco: (a) Jeżeli ekran jest włączony: Obraz z każdej kamery wyświetli się na ekranie przez 10 sekund. Jeżeli któraś z kamer wykryje dźwięk, obraz z niej będzie wyświetlał się na ekranie, aż dźwięk ustanie. (b) Jeżeli ekran jest wyłączony: Jeżeli któraś z kamer wykryje dźwięk, ekran włączy się, a obraz z tej kamery będzie wyświetlał się na ekranie, aż dźwięk ustanie. Dźwięk przycisków Tutaj możesz włączyć lub wyłączyć dźwięk przycisków modułu rodzica. Zoom Ta opcja umożliwia dwukrotnie powiększenie wyświetlanego obrazu. Ustawienia Ekran Tutaj możesz ustawić jasność ekranu oraz kierunek wyświetlanego na nim obra- zu. Język Do wyboru masz język niemiecki i angielski. Czułość mikrofonu Im wyższy poziom czułości mikrofonu kamery, tym łatwiej wychwytuje on dźwięki. Tryb nocny Gdy otoczenie kamery jest zbyt ciemne, kamera automatycznie przełącza się w tryb nocny i transmituje obraz czarno-biały. W tym punkcie menu możesz ustawić poziom jasności, przy którym ma się włączyć tryb nocny. Przywróć ustawienia robocze Wybranie tej opcji spowoduje przywrócenie ustawień roboczych przy zachowa- niu sparowania urządzeń. 4Symbole A) Moc sygnału: Im bardziej ekran i kamera są od siebie oddalone, tym słabszy jest sygnał i mniej kresek zasięgu wyświetla się na ekranie. Gdy kamera jest poza zasięgiem, jest to wyraźnie widoczne na ekranie, wskaźnik poziomu dźwięku zaczyna migać i rozlega się alarm dźwiękowy, który utrzymuje się do momentu przywrócenia połączenia. W przypadku słabego sygnału może czasem dochodzić do za- cinania się obrazu. B) Numer kamery: Numer kamery, z której obraz jest aktualnie wyświetlany na ekranie. C) Zoom: Gdy aktywowana jest funkcja zoomu, na ekranie pojawia się ten symbol, a obraz zostaje powiększony 2-krotnie. D) Wskaźnik poziomu akumulatora: Tutaj widoczny jest stan akumulatora. Gdy poziom jego naładowania spada poniżej 20%, symbol zaczyna migać i rozlega się alarm dźwiękowy. Podczas ładowania symbol miga, a kontrolka (13) świeci na czerwono do czasu całkowitego naładowania akumulatora. Gdy akumulator jest naładowany, kolor kontrolki zmienia się na zielony. Czyszczenie i konserwacja Przed czyszczeniem urządzenia odłączyć zasilacze od gniazdka. Do czyszczenia korzystać wyłącznie z lekko wilgotnej szmatki. Nie zanurzać urządzenia w wodzie. Nie używać chemicznych środków czyszczących. Produkt nie wymaga specjalnej konserwacji. Naprawa urządzenia może być przeprowadzana wyłącznie przez fachowca. Usuwanie problemów: Problem Możliwe przyczyny Działanie Brak sygnału audio lub wideo • za niska czułość mikrofonu kamery

• kamera niepodłączona do zasilania

• zmień ustawienia czułości w menu

• sprawdź podłączenie zasilania Ciągła transmisja • za wysoka czułość mikrofonu kamery

• włączony tryb ciągły ekranu bez automatyczne- go wyłączania

• zmień ustawienia czułości w menu

• ustaw limit czasu dla trybu ciągłego lub włącz tryb VOX // wciśnij przycisk 8 Ciągły alarm wywołany brakiem zasięgu • kamera jest wyłączona lub niepodłączona do zasilania

• odległość między modułami jest za duża

• połączenie jest nieprawidłowe lub zostało przerwane

• włącz kamerę lub sprawdź podłączenie zasilania

• zmniejsz odległość między modułami

• przeprowadź na nowo parowanie urządzeń Nieostry lub skaczący obraz albo nagłe przełączanie na obraz czarno-biały

• osiągnięto limit zasięgu

• za słabe oświetlenie miejsca, w którym stoi kamera – kamera włącza tryb nocny

• zakłócenia wywoływane przez inne urządzenia elektroniczne, np. router od Wi-Fi, mikrofalówkę

• zmniejsz odległość między modułami

• zmień ustawienia czułości światła w menu lub zwiększ oświetlenie miejsca, w którym stoi kamera

• odsuń inne urządzenia elektroniczne i w miarę możliwości wyłączaj nieużywane urządzenia zami- ast zostawiać je w trybie czuwania Na ekranie wyświetla się niski stan baterii • wbudowany akumulator rozładował się

• włączony tryb ciągły ekranu bez automatyczne- go wyłączania

• naładuj moduł rodzica przy pomocy dołączonego kabla do ładowania

• ustaw limit czasu dla trybu ciągłego lub włącz tryb VOX Głośnik na module rodzica nie wydaje dźwięków • głośnik jest wyciszony • zwiększ głośność przyciskiem Za mały zasięg • za dużo zakłóceń sygnału między kamerą a ekranem

• zmień umiejscowienie kamery i ekranu 5Gwarancja Proszę zachować dowód zakupu, instrukcję obsługi i numer artykułu. Roszczenia gwarancyjne lub roszczenia z tytułu przyrzeczenia gwarancyjnego mogą być dochodzone wyłącznie od sprzedawcy. Wszystkie dane techniczne, informacje a także cechy produktu opisanego w tym dokumencie zostały opracowane według naszej najlepszej wiedzy i zgodnie ze stanem obowiązującym w trakcie publikacji. Informacje przygotowane przez rmę reer są poprawne i wiarygodne. Firma nie ponosi jednak żadnej odpowiedzialności za ewentualne błędy znajdujące się w tym do- kumencie i zastrzega sobie prawo do wprowadzania niezapowiedzianych zmian do konstrukcji produktu w odniesieniu do specykacji. Powielanie i rozpowszechnianie informacji zawartych w tym chronionym prawem autorskim dokumencie w jakiejkolwiek formie lub na jakikolwiek sposób graczny, elektroniczny lub mechaniczny, kserując, nagrywając na taśmę lub zapisując w systemie przeglądania danych (także w sposób fragmentaryczny) wymagają wcześniejszej pisemnej zgody rmy reer. Wskazówki dotyczące ochrony środowiska Po zakończeniu okresu eksploatacji produktu nie wolno pozbywać się wraz z odpadami domowymi, należy natomiast oddać go do punktu zbiórki urządzeń elektronicznych do odzysku. Na tę konieczność wskazuje symbol na produkcie, w instrukcji obsługi lub na opakowaniu. Materiały można wykorzystać wtórnie zgodnie z ich oznaczeniami. Dzięki ponownemu wykorzystaniu, odzyskowi materiałowemu lub innym formom recyclingu starych urządzeń przyczyniają się Państwo w znaczący sposób do ochrony środowiska. Więcej informacji na temat lokalnych punktów zbiórki można uzyskać w urzędzie gminy. reer GmbH Muehlstr. 41 • 71229 Leonberg • Germany www.reer.de Urządzenie dopuszczone do użytku w następujących krajach: DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR Reer GmbH niniejszym oświadcza, że typ urządzenia radiowego BabyCam (nr art.: 80420) jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.reer.de Rev. 014919
