Tipo de producto	Monitor para bebé video
Marca	Reer
Modelo	BabyCam 80420
Tecnología de transmisión	FHSS digital (modulación por desplazamiento de frecuencia)
Frecuencia	2,4 GHz
Alcance máximo	300 metros (en campo libre)
Alimentación de la cámara	Adaptador de alimentación 5 V / 600 mA (incluido)
Alimentación de la pantalla	Batería de polímero de litio 3,7 V 1600 mAh recargable (integrada) + adaptador de alimentación 5 V
Autonomía de la pantalla	Hasta 14 horas (en espera)
Campo de visión de la cámara	50°
Funciones principales	Control por voz (Vox), zoom digital x2, visión nocturna automática, luz nocturna, sensibilidad del micrófono ajustable, conexión hasta 4 cámaras, escaneo automático, modo silencioso, alarma de pérdida de conexión, orientación manual de la cámara
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo; no sumergir en agua; no usar productos químicos
Seguridad	No dejar que los niños jueguen con el aparato; colocar al menos a 1 metro del bebé; no colocar en la cuna; no usar cerca del agua; no exponer al calor excesivo
Piezas de repuesto y reparabilidad	Batería integrada no reemplazable por el usuario; reparaciones solo por un especialista
Garantía	A través del comerciante; conservar el comprobante de compra
Información general	Fabricante: reer GmbH, Muehlstr. 41, 71229 Leonberg, Alemania; declaración de conformidad UE disponible en www.reer.de

Preguntas frecuentes - BabyCam 80420 Reer

¿Cómo conectar una cámara adicional al monitor?

Para agregar una cámara, presione brevemente el botón de interconexión de la unidad de padres con un objeto delgado. Use las flechas para seleccionar la opción CAM y confirme con OK. Asigne un número de cámara libre, seleccione No conectado luego presione el botón de interconexión en la parte posterior de la nueva cámara. Una confirmación Conectado se muestra en caso de éxito.

¿Cómo activar el control por voz (Vox)?

El control por voz está activado por defecto. Para cambiar a transmisión continua, presione brevemente la tecla Encendido/Apagado de la pantalla. El icono PANTALLA aparece entonces. Para reactivar el control por voz, presione nuevamente esta tecla.

¿Qué hacer si la pantalla muestra 'batería baja'?

El símbolo de batería parpadea y suena una alerta sonora cuando la carga es inferior al 20%. Conecte la pantalla con el cable micro-USB incluido a un adaptador de alimentación. Durante la carga, el indicador de estado se vuelve rojo; se vuelve verde una vez que la batería está llena.

¿Cómo ajustar la sensibilidad del micrófono de la cámara?

En el menú principal, seleccione Configuración luego Sensibilidad del micrófono. Use las flechas para aumentar o disminuir la sensibilidad. Una sensibilidad más alta capta mejor los sonidos débiles pero puede provocar transmisión continua.

¿Cuál es el alcance máximo del BabyCam 80420?

El alcance anunciado es de 300 metros en campo libre, sin obstáculos. Las paredes, los aparatos eléctricos (WiFi, microondas) reducen este alcance. En caso de pérdida de señal, suena una alarma sonora.

¿Cómo usar la función zoom?

En el menú principal, seleccione Zoom y confirme con OK. La imagen se amplía 2 veces. Aparece un símbolo de zoom en la pantalla. Para desactivar el zoom, repita la operación.

¿Cómo limpiar el monitor?

Siempre desconecte el aparato antes de limpiar. Use un paño ligeramente húmedo. No sumerja nunca el aparato en agua y no use productos químicos. Evite la humedad excesiva.

¿Qué hacer en caso de pérdida de conexión entre la cámara y la pantalla?

Verifique primero que la cámara esté encendida y que su alimentación sea correcta. Acérquese ambas unidades. Si el problema persiste, realice una nueva interconexión siguiendo el procedimiento de agregar cámara. Aleje también el aparato de otras fuentes de interferencia (router WiFi, microondas).

¿Cómo desactivar el modo silencioso del altavoz?

Si aparece el icono ✗ en la pantalla, el altavoz está en modo silencioso. Mantenga presionada la tecla Aumentar volumen (flecha arriba) hasta alcanzar el nivel de sonido deseado. El modo silencioso se desactiva.

¿Cómo restablecer los ajustes de fábrica?

En el menú principal, vaya a Configuración luego seleccione Restablecer. Confirme con OK. Todos los ajustes se borran, pero se conservan las conexiones a las cámaras.

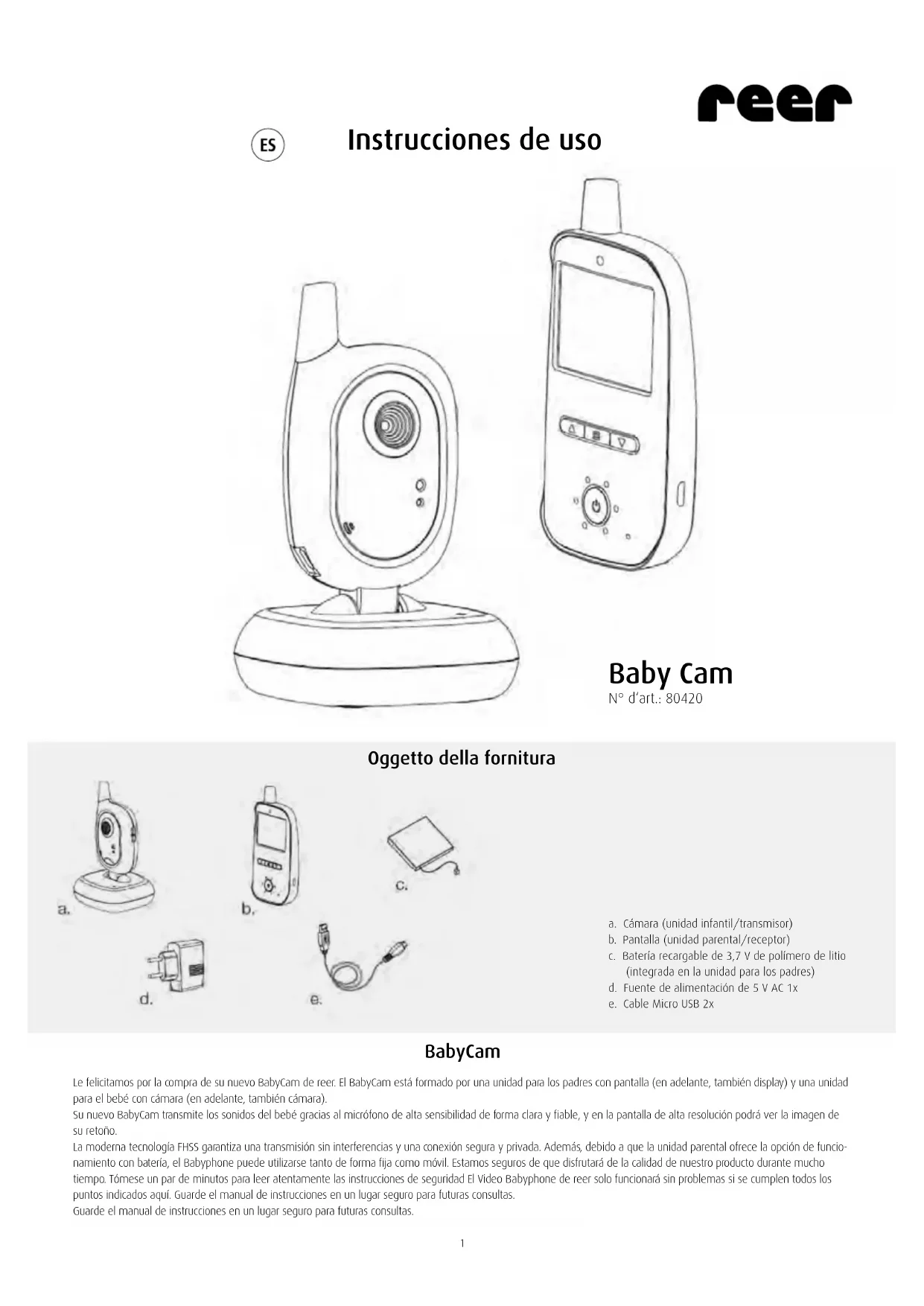

MANUAL DE USUARIO BabyCam 80420 Reer

Instrucciones de uso

a. Cámara (unidad infantil/transmisor)
b. Pantalla (unidad parental/receptor)
c. Batería recargable de 3,7 V de polímero de litio (integrada en la unidad para los padres)
d. Fuente de alimentación de 5 V AC 1x
e. Cable Micro USB 2x

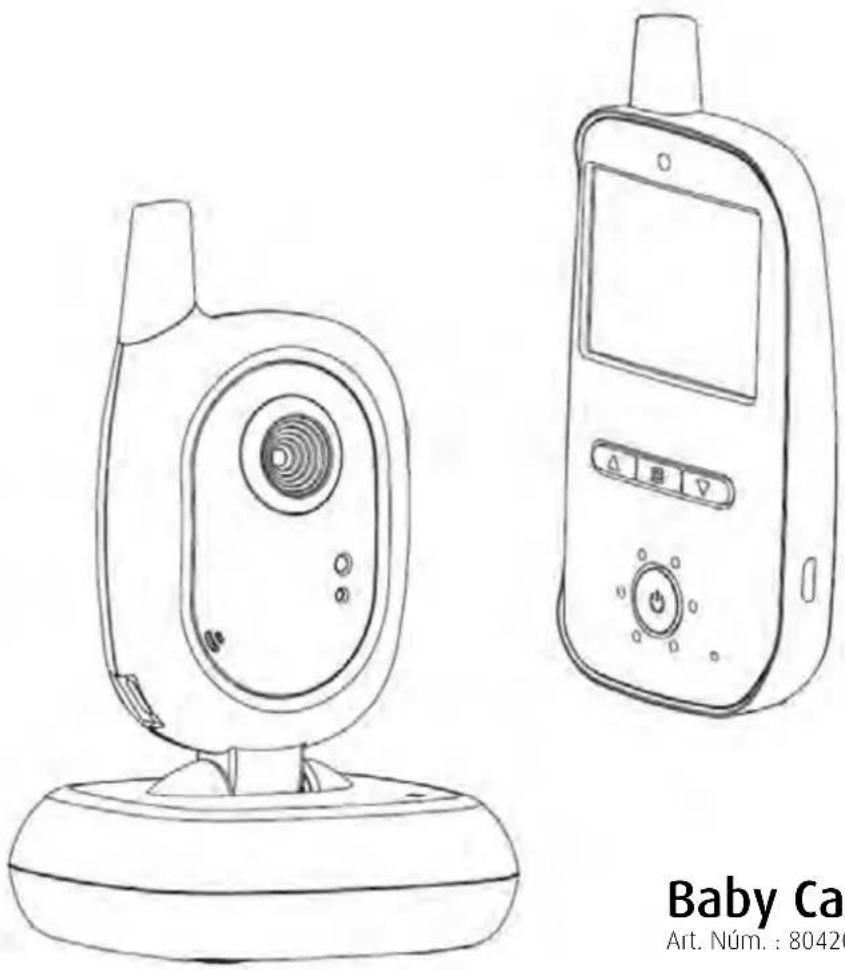

BabyCam

Le felicitamos por la compra de su nuevo BabyCam de reer. El BabyCam está formado por una unidad para los padres con pantalla (en adelante, también display) y una unidad para el bebé con cámara (en adelante, también cámara).

Su nuevo BabyCam transmite los sonidos del bebé gracias al micrófono de alta sensibilidad de forma clara y fiable, y en la pantalla de alta resolución podrá ver la imagen de su retoño.

La moderna tecnología FHSS garantiza una transmisión sin interferencias y una conexión segura y privada. Además, debido a que la unidad parental ofrece la opción de funcionamiento con batería, el Babyphone puede utilizarse tanto de forma fija como móvil. Estamos seguros de que disfrutará de la calidad de nuestro producto durante mucho tiempo. Tómese un par de minutos para leer alentamente las instrucciones de seguridad El Video Babyphone de reer solo funcionará sin problemas si se cumplen todos los puntos indicados aquí. Guarde el manual de instrucciones en un lugar seguro para futuras consultas.

Guarde el manual de instrucciones en un lugar seguro para futuras consultas.

Datos técnicos

Tecnología	FHSS digital con modulación FSK
Frecuencia	2,4 GHz
Transmisor Unidad infantil Cámara	Suministro de energía a través del adaptador de corriente.
Receptor Unidad parental Pantalla	Suministro de corriente con fuente de alimentación o batería opcional recargable de polímero de litio de 3,7 V, 1600 mAh (integrada en unidad para los padres)
Input	100 - 240 V / 50 Hz / 0.15 A max.
Output	5 V / 600 mA max.
Potencia de transmisión	TX: 17 dBm / RX: 17dBm
Campo de visión de la lente	50°
Alcance	Hasta 300 m
Longitud del cable	1,50 m
Temperatura de servicio	0°C - +50°C
Autonomía máxima de la batería de la unidad parental (pan-talla; en modo standby)	Hasta 14 horas

Indicaciones generales de seguridad

! Revise antes de cada uso que el aparato no presenta ningún daño visible. Si descubriese algún daño, no debe utilizar el aparato.
! Utilice solamente las fuentes de alimentación y los cargadores incluidos en el volumen de suministro del aparato. Asegúrese de que la tensión de la toma de
! corriente se corresponda con la de la fuente de alimentación. Compruebe que la tensión nominal coincida con la tensión indicada en los aparato o en la fuente de alimentación, sobre todo cuando viaje al extranjero.
! Los aparatos y las fuentes de alimentación no se deben abrir, a excepción de la tapa del compartimento para las pilas, pues podría recibir una descarga eléctrica. Si
! un aparato no funcionase correclamente, NO intente solucionar usted mismo el problema. En este caso, póngase en contacto con su distribuidor.
! Evite el contacto de objetos metálicos con los contactos de las pilas o de la toma de corriente de los aparatos.
! Este artículo no es un jugueteNo deje que los niños jueguen con el aparato.

ADVERTENCIA!

Este Babyphone se ha desarrollado únicamente como dispositivo auxiliar para la vigilancia de bebés. ¡No debe considerarse como sustituto de la vigilancia paterna ni como equipo médico.

Indicaciones de seguridad para la instalación

! Coloque la unidad infantil siempre fuera del alcance del niño (distancia mínima 1 metro).
! No coloque nunca el Babyphone dentro de la cuna o la cama infantil, ni en el parque.
! Para evitar que el niño se estrangule con el cable, mantenga los cables lejos de su alcance. No utilice ningún cable de prolongación.
! Para garantizar la mejor transmisión posible, debe colocar el aparalo siempre en vertical y en una posición elevada.
! NO sitúe el receptor cerca de equipos de radio, horno o microondas. La radiación de esos equipos puede interferir en la recepción.
! No utilice los aparatos cerca del agua ni en lugares húmedos. No sumerja los aparatos en el agua.

!No lave los aparatos debajo del grifo.

!No tape el Babyphone con una toalla, con ropa ni con una manta.

!Evite el calor extremo y la radiación solar directa.

! La loma de corriente para conectar la fuente de alimentación debe estar cerca del vigilabebés y quedar siempre accesible.
! Solo se garantiza la desconexión de la red de alimentación cuando se extrae la fuente de alimentación de la toma de corriente.

Descripción del equipo

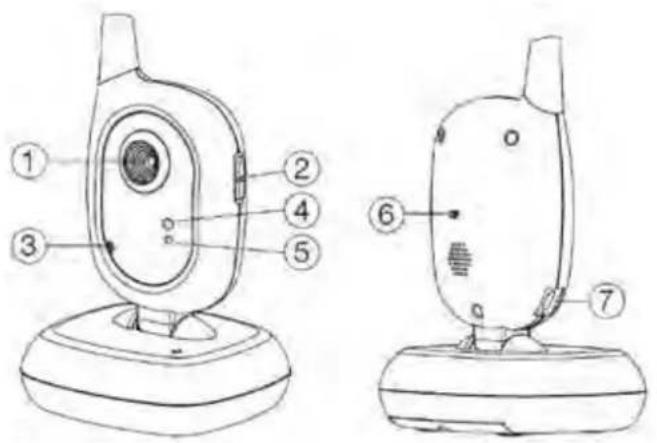

Cámara (unidad infantil/transmisor)

1. Lente de cámara
2. Botón de encendido/apagado
3. Micrófono
4. indicador de funcionamiento
5. Sensor de luz
6. Botón de emparejamiento

7. Entrada Micro-USB para el adaptador de corriente

8. Botón de encendido/apagado

9. Subir volumen (modo normal)/menú hacia arriba (modo de menú)
10. Bajar volumen (modo normal)/menú hacia abajo (modo de menú)
11. Bolón de menú/botón OK (modo de menú)
12. Indicador del nivel de ruido
13. Luz de estado (modo de funcionamiento/carga)
14. Pantalla
15. Entrada Micro-USB para el adaptador de corriente
16. Allavoy
17. Botón de emparejamie

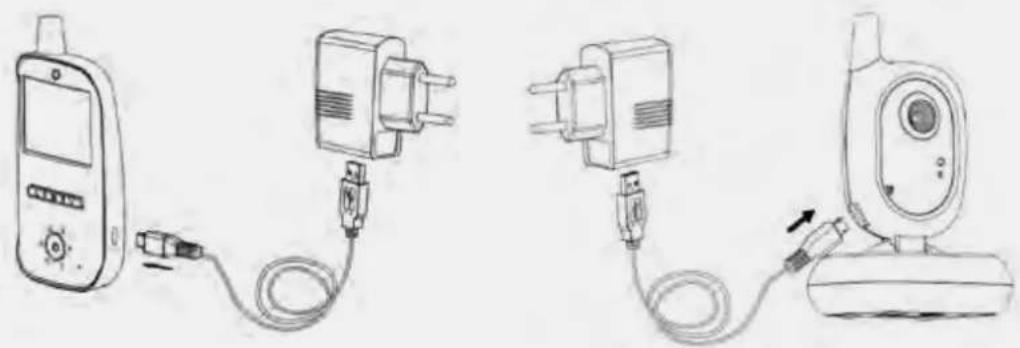

Puesta en funcionamiento

1. Antes del primer uso, cargue por completo la batería de la unidad para los padres hasta que el indicador de estado de la batería en el display refleje un nivel de carga máximo.

1. Conecte la cámara a la fuente de alimentación suministrada.
2. Coloque la cámara sobre una mesa estable o móntela en una pared.
3. Encienda la cámara con el botón de encendido/apagado (2). El indicador de funcionamiento (4) comienza a iluminarse en verde.
4. Encienda el display; para ello, mantenga presionado el botón de encendido/apagado (8) durante 2 segundos hasta que la luz de estado (13) se ilumine en verde. Si la luz de estado parpadea en verde, la carga de la batería es baja y se debe recargar la unidad para los padres.
5. Los aparatos que ya vienen conectados de fábrica permiten ver la imagen de la cámara en la pantalla y escuchar el sonido a través del altavoz. Si no fuera así, proceda como se describe en Agregar/eliminar otras cámaras.

Posibilidades de funcionamiento:

Cámara

1. Cuando su bebé se calma y deja de hacer ruidos, la cámara deja de transmitir. A continuación pasa al modo standby hasta que vuelve a registrar ruido. Esto reduce la exposición a la radiación al mínimo.
2. Cuando las condiciones lumínicas son adecuadas, la cámara transmite una imagen en color al display. Si el brillo del entorno pasa a ser insuficiente, se activa automáticamente el modo de visión nocturna. En este caso, se transmite la imagen en blanco y negro.
3. La inclinación de la cámara se puede ajustar manualmente al ángulo deseado para tener una mejor visión del bebé.

Añadir/eliminar otras cámaras

1. Encienda la unidad para los padres y la cámara que desea conectar.
2. Presione el botón de vinculación (17) de la unidad para los padres con un objeto delgado.
3. Con los botones de las flechas, seleccione la opción CAM y confirmela con el botón OK (11). Con los botones de las flechas, asigne un número a la nueva cámara y confirme de nuevo.
4. Con los botones de las flechas, seleccione la opción No conectado y confirme con el botón OK.
5. Ahora presione el botón de vinculación (6) en la parte posterior de la cámara. Si el proceso de vinculación ha sido correcto, aparece una confirmación de la vinculación en la pantalla.
6. La cámara ya está lista para usar.
7. Si no aparece la confirmación, repila los pasos 1 - 5.
8. Repita los pasos para todas las demás cámaras. Tenga en cuenta que: Si selecciona un lugar de la memoria que ya está ocupado, se sobrescribirán los datos existentes.
9. Para borrar una cámara, presione el botón de vinculación (6) de la cámara. En el paso 2, seleccione ahora el número de la cámara que desea borrar y siga al paso
10. Espere 20 segundos hasta que la pantalla muestre que ya no está conectada. La cámara queda así desconectada.

Pantalla

1. Con la función VOX, la pantalla se enciende automáticamente en cuanto la cámara registra ruido y se apaga también sola cuando el bebé deja de emilir sonidos. Este modo VOX minimiza las emisiones de la cámara y el consumo de la batería del display.
2. Para mantener la Transmisión de la cámara encendida, pulse brevemente el botón de encendido/apagado (8). La transmisión permanente se indica en la pantalla con el mensaje PANTALLA ENCENDIDA y se puede volver a desactivar en cualquier momento al pulsar el botón de encendido/apagado (8).
3. Cuando la luz de estado (13) de la unidad para los padres comienza a parpadear en verde, la batería integrada está vacía. El display se debe recargar.
4. Configure el volumen con los botones de las flechas (9/10). La pantalla muestra el volumen con un diagrama de barra. Si quiere silenciar el altavoz, mantenga pulsado el botón (10) para reducir el volumen hasta que aparezca el símbolo. Cuando quiera volver a escuchar el sonido, pulse el botón (9) para subir el volumen hasta alcanzar el nivel deseado.
5. De ser necesario, la pantalla también puede colocarse sobre una superficie plana (mesa o similar). Para ello, despliegue el soporte ubicado en la parte posterior.
6. Al pulsar brevemente el botón del menú (11), accede al menú principal. Al navegar con los botones de las flechas, puede seleccionar el submenú deseado. Con el botón OK (11), confirma la selección y accede al submenú pertinente. Con el botón de otrás, regresa al punto anterior o sale del menú.

Menú

Cámara

Si la unidad para los padres debe estar conectada a más de una cámara, seleccione aquí la que se debe visionar. Con los botones de las flechas, seleccione la opción Cámara y confirme con el botón OK (11). Con los botones de las flechas, ahora puede escoger la cámara (1,2,3,4, Escaneo) que quiere ver y confirmarla con el botón OK.

Si ha seleccionado el ajuste Escaneo, la unidad para los padres funciona así-

(a) La pantalla está encendida: Cada cámara se muestra en la pantalla durante 10 segundos. Si una cámara detecta un ruido, la unidad para los padres muestra la cámara pertinente en la pantalla hasta que no se escuche más ruido.
(b) La pantalla está apagada: Cuando se detecta un ruido, se enciende la pantalla y se ve la imagen de la cámara pertinente hasta que no se escucha más ruido.

Sonido de botone

Puede encender o apagar el sonido de los botones de la unidad para los padres.

Zoom

Con este ajuste, se puede duplicar el tamaño de la imagen visualizada.

Ajustes

Pantalla:

Puede ajustar el brillo de la pantalla y la orientación de la imagen mostrada en la pantalla.

Idioma

Como idioma, puede elegir entre alemán e inglés.

Sensibilidad del micrófono

Cuanto más alta sea la sensibilidad del micrófono de la cámara, más sensible será al ruido.

Modo de visión nocturna

Si el entorno de la cámara se oscurece demasiado, la cámara pasa al modo de visión nocturna y solo transmite en blanco y negro. En este punto del menú se puede ajustar el nivel de luminosidad en el que debe activarse el modo de visión nocturna.

Restaurar

Si selecciona esta opción del menú, se restablecerán todos los ajustes, pero sin alterar el emparejamiento.

Símbolos

A) Intensidad de la señal:

Cuanto más alejados entre sí estén el display y la cámara, más débil es la señal y se muestran menos barras. Si la cámara está fuera del alcance, se ve claramente en la pantalla: la indicación de nivel de ruido comienza a parpadear y suena una alarma acústica hasta que se pueda restablecer la conexión. En caso de señal más débil, puede llegar a congelarse la imagen de forma esporádica.

B) Número de cámara:

Número de la cámara que aparece actualmente en pantalla.

c) Zoom:

Cuando la función de zoom está activada, aparece este símbolo y el tamaño de la imagen se duplica.

A B C D CAM 1 9

D) Indicador de nivel de batería:

Aquí se muestra el estado de la batería. Cuando el nivel de la batería cae por debajo del 20 %, el símbolo empieza a parpadear y se genera una alarma sonora. Durante la carga, el símbolo parpadea y la luz de estado (13) se ilumina en rojo hasta que la batería está completamente cargada. Cuando la batería está completamente cargada, el color de la luz de estado cambia a verde.

Limpieza y mantenimiento

Desenchufe siempre el aparato antes de limpiarlo. Utilice únicamente un paño humedecido. No sumerja el aparato en el agua. No utilice ningún detergente químico. Este producto no precisa ningún mantenimiento especial. Las reparaciones en el aparato solo deben ser realizadas por un especialista.

Solución de problemas

Problema Posibles causas	Medidas
No se transmite ninguna señal de audio o video	La sensibilidad del micrófono de la cámara es demasiado bajaLa cámara no tiene suministro de energía	Ajuste la sensibilidad en el menúCompruebe el suministro de energía
Transmisión permanente	La sensibilidad del micrófono de la cámara es demasiado altaEl funcionamiento permanente de la pantalla está activado sin apagado automático	Ajuste la sensibilidad en el menúAjuste el límite de tiempo para el funcionamiento continuo o active el modo VOX
Alarma de distancia constante	La cámara está apagada o sin suministro de energíaLa distancia entre ambas unidades es demasiado grandeEl emparejamiento es defectuoso o no responde.	Encienda la cámara o compruebe el suministro de energíaReduzca la distancia entre las unidadesVuelva a efectuar el emparejamiento
Immagine non chiara oppure fermi immagine oppure improvvisa immagine in bianco e nero	Se ha sobrepasado el límite de alcance.La luminosidad en el lugar en el que se encuentra la cámara es demasiado baja, la cámara cambia al modo de visión nocturna.Interferencia con otros dispositivos electrónicos, por ejemplo, router WiFi, microondas, etc.	Reduzca la distancia entre las unidadesAjuste la sensibilidad a la luz en el menú o aumente la luminosidad en la ubicación de la cámaraAumente la distancia hasta los otros dispositivos electrónicos, apague los dispositivos que no esté utilizando en vez de mantenerlos en standby
Indicador de batería baja en la pantalla	La batería instalada está vacíaEl funcionamiento permanente de la pantalla está activado sin apagado automático	Cargue la pantalla con el cable de carga suministrado.Ajuste el límite de tiempo para el funcionamiento continuo o active el modo VOX
El altavoz de la pantalla no emite ningún sonido	El altavoz está silenciado	Aumente el volumen con el botón
Alcance demasiado corto	Hay demasiada interferencia de señales entre la cámara y la pantalla	Reubique la cámara y la pantalla

Garantía

Conserve el justificante de compra, el manual de instrucciones y el número de artículo.

Las reclamaciones de garantía o por compromisos de garantía deben tramitarse exclusivamente a través del distribuidor. Todos los datos técnicos, la información y las propiedades del producto descritos en este manual han sido editadas al mejor saber y entender, y corresponden al estado del mismo en el momento de la publicación. La información puesta a disposición por reer es correcta y fiable. Sin embargo, la empresa reer no asume, ninguna responsabilidad de posibles errores de este documento y se reserva el derecho a realizar modificaciones sin previo aviso del diseño del producto o de las especificaciones. Cualquier reproducción y transmisión de la información de esta obra, protegida por la Ley de propiedad intelectual, en cualquier método o modo, gráfica, electrónica o mecánica, por fotocopias, grabación en cinta o grabación en un sistema de consulta de datos (también la parcial) precisa la autorización por escrito de la empresa reer.

Indicaciones sobre la protección medioambiental

Ese producto no debe ser desechado en la basura doméstica cuando haya concluido su vida útil, sino que debe ser entregado en un punto de recogida encargado del reciclaje de dispositivos eléctricos. El símbolo en el producto, en las instrucciones de uso o en el embalaje lo indica claramente. El símbolo en el producto, en las instrucciones de uso o en el embalaje lo indica claramente. Reutilizando los dispositivos, reciclando sus materiales o con otras formas de utilizaci-

ón de dispositivos usados contribuye a proteger el medio ambiente. Consulte en su ayuntamiento dónde está el organismo de eliminación de residuos respectivo.

reer GmbH

Muehlstr. 41 • 71229 Leonberg • Germany

www.reer.de

Funcionamiento permitido en los siguientes países:

DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR

Por la presente, reer GmbH declara que el tipo de sistema radioeléctrico Video Babyphone (n.º de art. 80420) cumple la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet:

http://www.reer.de
