Produkttyp	Digitales Babyfon
Marke	Reer
Modell	Rigi 50070
Technologie	Digital, 2,4 GHz
Maximale Reichweite	300 m (im Freifeld)
Frequenz	2,4 GHz
Stromversorgung Babyeinheit	Über Micro-USB-Kabel (Adapter 5V/550mA inklusive) oder 3 AAA NiMH-Akkus (nicht inklusive)
Stromversorgung Elterneinheit	Über Micro-USB-Kabel (Adapter 5V/550mA inklusive) oder 3 AAA NiMH-Akkus (inklusive)
Empfohlener Akkutyp	Nur NiMH AAA Akkus
Ladezeit	Ca. 10 Stunden (Gerät ausgeschaltet)
Lieferumfang	1 Babyeinheit, 1 Elterneinheit, 1 USB-Adapter, 2 Micro-USB-Kabel, 3 AAA NiMH-Akkus (Eltern)
ECO-Modus	Ja, Reduzierung der Strahlung im Standby, automatische Aktivierung
Reichweitenkontrolle	Ja, optischer und akustischer Alarm bei Reichweitenüberschreitung
Paging-Funktion	Ja, Ortung der Elterneinheit von der Babyeinheit aus
Nachtlicht	Ja, von der Elterneinheit aus schaltbar
Vibrationsalarm	Ja, aktiviert sich automatisch bei minimaler Lautstärke
Mikrofonempfindlichkeitseinstellung	Ja, Drehrad an der Babyeinheit
Gürtelclip	Ja, an der Elterneinheit
Betriebstemperatur	10 °C bis 40 °C
Lagertemperatur	0 °C bis 55 °C
Sicherheitsabstand	Mindestens 1 Meter vom Baby entfernt, nicht ins Bett legen
Reinigung	Leicht feuchtes Tuch, keine Chemikalien
Garantie	Siehe Verkäuferbedingungen (nicht in der Anleitung angegeben)

Häufig gestellte Fragen - Rigi 50070 Reer

Wie installiere ich das Babyfon Reer Rigi 50070?

Stellen Sie die Babyeinheit mindestens 1 Meter von Ihrem Kind entfernt an einer erhöhten Position auf. Schließen Sie das Netzteil an die Babyeinheit und die Elterneinheit an, oder legen Sie NiMH AAA Akkus ein. Schalten Sie beide Geräte ein. Die Kopplung erfolgt automatisch.

Wie aktiviere ich den ECO-Modus?

Drücken Sie 3 Mal schnell auf den Ein-/Aus-Knopf der Elterneinheit. Der ECO-Modus reduziert die Strahlung und den Energieverbrauch, wenn Ihr Kind ruhig ist.

Was tun, wenn die Reichweite überschritten wird?

Es ertönt ein Alarmsignal und die Status-LED blinkt rot an der Elterneinheit. Bringen Sie die beiden Geräte näher zusammen oder ändern Sie deren Standort, um die Verbindung wiederherzustellen.

Welchen Akkutyp verwenden?

Verwenden Sie ausschließlich NiMH AAA Akkus. Legen Sie niemals nicht wiederaufladbare Batterien ein, Explosionsgefahr. Die Akkus werden automatisch geladen, wenn das Gerät angeschlossen ist.

Wie reinige ich das Babyfon?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein leicht feuchtes Tuch. Tauchen Sie das Gerät nicht in Wasser und verwenden Sie keine chemischen Reinigungsmittel.

Wo sollte die Babyeinheit für optimale Sicherheit platziert werden?

Platzieren Sie die Babyeinheit außerhalb der Reichweite des Kindes, mindestens 1 Meter entfernt. Legen Sie sie niemals in das Babybett, das Elternbett oder den Laufstall. Stellen Sie sicher, dass das Kabel außer Reichweite ist, um Erstickungsgefahr zu vermeiden.

Wie verwende ich den Vibrationsalarm?

Der Vibrationsalarm aktiviert sich automatisch, wenn die Lautstärke auf Minimum eingestellt ist. Zum Deaktivieren erhöhen Sie die Lautstärke durch Drücken der + Taste.

Wozu dient die Paging-Funktion?

Drücken Sie kurz den Ein-/Aus-Knopf der Babyeinheit, um einen Signalton auf der Elterneinheit auszulösen, der Ihnen hilft, diese bei Verlust zu lokalisieren.

Wie stelle ich die Mikrofonempfindlichkeit ein?

Drehen Sie den Mikrofonempfindlichkeitsregler an der Babyeinheit. Nach oben, um leise Geräusche zu erfassen, nach unten, um nur laute Geräusche zu erkennen.

Was tun, wenn trotz aktiver Verbindung kein Ton übertragen wird?

Überprüfen Sie, ob die Lautstärke der Elterneinheit nicht zu niedrig ist (erhöhen Sie sie mit +). Stellen Sie sicher, dass die Mikrofonempfindlichkeit der Babyeinheit ausreichend ist (drehen Sie den Regler nach oben).

BEDIENUNGSANLEITUNG Rigi 50070 Reer

Gebrauchsanleitung, Art.Nr.: 50070

Babyphone Rigi Digital

Allgemeine Sicherheitshinweise .....04
Sicherheitshinweise zur Installation. . . . . 05
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05
Lieferumfang, Gerätebeschreibung ....06
Inbetriebnahme 07
Einstellungen, Betrieb mit Akkus ..... 08
Reichweitenkontrolle, ECO-Modus .... 09

Paging-Funktion 09
Vibrationsalarm / Lautstärkeregelung . . . 09
Nachtlicht, Mikronfonempfindlichkeit .. 10
Erweiterung des Empfangbereichs . . . . 10
Reinigung und Wartung. 10
Garantie, Entsorgungshinweise ..... 11
Problembehebung ..... 12

GB

Contents

Herzlichen Glückwunsch zum Erwerb Ihres neuen reer Babyphones. Das intuitive Babyphone mit seinem hochempfindlichen Mikrofon überträgt die Geräusche Ihres Babys klar und zuverlässig. Das beruhigende Nachtlicht an der Babyeinheit hilft Ihrem Kind beim Einschlafen und sobald Ihr Kind ruhig ist, schaltet das Gerät automatisch in einen „ECO-Modus“. In diesem ECO-Modus geht von der Babyeinheit keine Strahlung mehr aus. Die Babyeinheit fängt erst wieder an zu senden, sobald Geräusche empfangen werden. Dank optionalem Akku-Betrieb und robustem Gürtelclip kann das handliche Babyphone sowohl stationär als auch mobil verwendet werden. Wir sind sicher, Sie werden lange Zeit Freude an der Qualität unseres Produktes haben.

Bitte nehmen Sie sich ein paar Minuten Zeit um die Sicherheitshinweise gründlich zu lesen. Nur wenn alle der hier aufgeführten Punkte gewährleistet sind, kann das reer Babyphone bedenkenlos verwendet werden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf.

! Überprüfen Sie vor jeder Benutzung das Gerät auf offensichtliche Beschädigungen. Sollten Sie Schäden feststellen, darf dieses Gerät nicht verwendet werden.
! Verwenden Sie nur die im Lieferumfang enthaltenen Ladegeräte und Netzteile. Stellen Sie sicher, dass die Betriebsspannung der Steckdose der des Netzteils entspricht. Prüfen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspannung mit der angegebenen Spannung auf den Geräten bzw. den Netzteilen übereinstimmt.
! Die Geräte und Netzteile dürfen, mit Ausnahme des Deckels am Batteriefach, nicht geöffnet werden, da dies zu Stromschlägen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sie bitte NICHT das Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an Ihren Händler zu wenden.
! Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf. Es besteht die Gefahr des Verschluckens.
! Vermeiden Sie die Berührung von metallischen Gegenständen mit den Batterie- bzw. Stromanschlusskontakten an den Geräten.
! Dieses Produkt ist kein Spielzeug! Lassen Sie Kinder nicht mit dem Gerät spielen.

HINWEIS: Dieses Babyphone wurde ausschließlich als Hilfsmittel für die Beobachtung Ihres Babys entwickelt. Es darf weder als Ersatz für die Aufsichtspflicht der Eltern, noch als medizinisches Gerät angesehen werden!

! Platzieren Sie die Babyeinheit immer außer Reichweite des Kindes. (Mindestabstand 1 Meter).
! Legen Sie das Babyphone niemals in das Baby- oder Kinderbett bzw. den Laufstall.
! Um eine Strangulation mit dem Netzkabel zu verhindern, sichern Sie die Kabel außerhalb der Reichweite von Kindern. Verwenden Sie keine Verlängerungskabel.
! Um eine bestmögliche Übertragung zu gewährleisten, sollten die Geräte immer in aufrechter und in erhöhter Position aufgestellt werden.
! Platzieren Sie den Empfänger NICHT in der Nähe von Funkgeräten oder Mikrowellen. Die Abstrahlung dieser Geräte kann den Empfang beeinträchtigen.
! Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten. Tauchen Sie die Geräte nicht in Wasser. Spülen Sie die Geräte nicht unter fließendem Wasser ab.
! Bedecken Sie das Babyphone nicht mit einem Handtuch, Kleidung oder einer Decke.
! Vermeiden Sie extreme Hitze und direkte Sonneneinstrahlung.
! Die Steckdose für den Anschluss des Netzteils muss nahe des Babyphones liegen und zu jeder Zeit frei zugänglich sein.
! Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn das Netzteil aus der Steckdose gezogen ist.

Technische Daten

• Technologie: Digital
• Sender: Spannungsversorgung mit Micro-USB Netzteil oder mit 3 AAA NiMH Akkus (im Lieferumfang nicht enthalten)
• Empfänger: Spannungsversorgung mit Micro USB Netzteil oder mit 3 AAA NiMH Akkus (im Lieferumfang enthalten)

• Input: 100–240 V 50 Hz 0.15A max.
  • Output: 5 V / 550 mA max.

• Sendeleistung: TX 19 dBm, RX 19 dBm

• Frequenz: 2,4 GHz
  • Reichweite: 300 m im Freien
• Kabellänge: ca. 1,55 m
• Betriebstemperatur: 10°C–40°C
• Lagertemperatur: 0^ircC - 55^ircC
• Standards: EN 301 489-1 V2.1.1:2017-02, EN 301 489-17 V3.1.1:2017-02 und EN 300 328 V2.1.1:2016-11

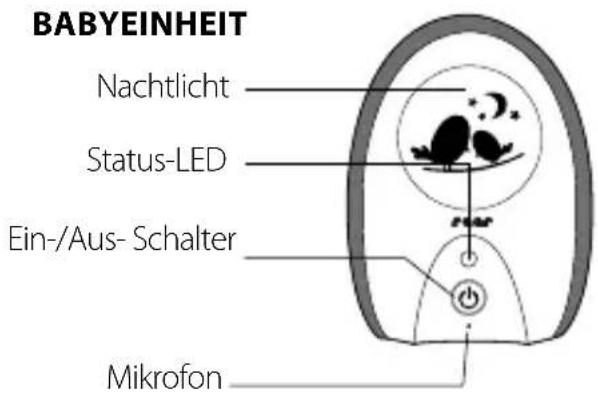

Lieferumfang

Babyeinheit (Sender) Elterneinheit (Empfänger)

(für Elterneinheit im

Lieferumfang enthalten)

Verwenden Sie nur die im Lieferumfang enthaltenen Netzteile (5VDC / 550 mA)! Um sicherzustellen, dass das Gerät bei einem Stromausfall betriebsbereit bleibt, empfehlen wir zusätzlich NiMH-Akkus einzulegen. Diese werden bei Anschluss an die Stromversorgung automatisch aufgeladen.

HINWEIS: Verwenden Sie nur wieder aufladbare NiMH Akkus. Setzen Sie niemals nicht aufladbare Batterien in das Babyphone ein. Bei Verwendung ungeeigneter Batterietypen besteht Explosionsgefahr.

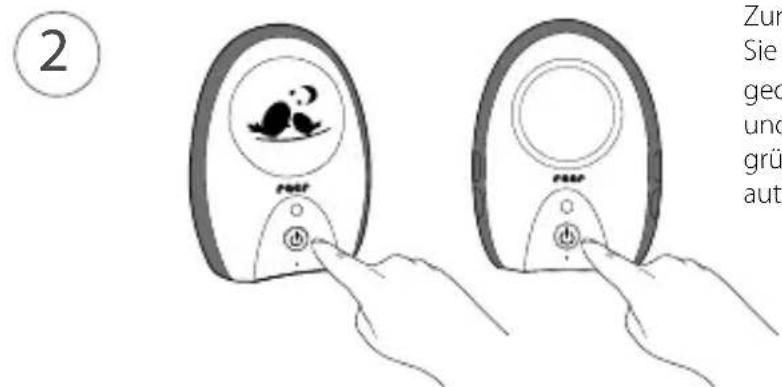

Zum einschalten der Geräte, halten Sie den Ein-/ Aus- Taste für 2 Sek. gedrückt. Die Status-LED an der Baby- und an der Elterneinheit leuchtet grün. Die beiden Geräte koppeln sich automatisch.

3 Sobald das hochempfindliche Mikrofon an der Babyeinheit ein Geräusch erfasst, beginnt das Gerät mit der Übertragung zur Elterneinheit. Bei Geräuschempfang beginnt die Status-LED an der Elterneinheit grün zu blinken (schnell).

4 Wenn Ihr Kind ruhig ist und die Babyeinheit keine Geräusche empfängt, schaltet das Gerät automatisch in einen Standby-Modus um. Bei eingeschalteten ECO-Modus geht von der Babyeinheit im Standby-Modus eine geringe Strahlung aus. Die Babyeinheit fängt erst wieder an zu senden, sobald Geräusche empfangen werden.

TIPP Sie können die Geräte mithilfe des Gürtelclips an Ihrem Gürtel befestigen oder mit geeignetem Befestigungsmaterial an einer Wand aufhängen.

HINWEIS: Die Eltern- und die Babyeinheit können optional auch mit drei NiMH-Akkus (drei AAA NiMH-Akkus für die Elterneinheit im Lieferumfang enthalten) betrieben werden.

Status-LED Babyeinheit

Die Status-LED oberhalb des Ein-/Ausschalters gibt den Zustand der Babyeinheit an.

Status-LED Power Zustand
grün ein Gerät ist eingeschaltet
rot blinkend	ein Akkus	sind erschöpft
rot	aus Akkus	werden geladen

Status-LED Elterneinheit

Die Status-LED oberhalb des Ein-/Ausschalters gibt den Zustand der Elterneinheit an.

Status-LED Power Zustand
grün ein Gerät ist eingeschaltet
grün blinkend (langsam) ein Akkus werden geladen
grün blinkend (schnell) ein Geräusche von der Babyeinheit werden empfangen
rot blinkend ein kurzes Blinken: maximale Reichweite ist überschritten; langes Blinken: Akkus sind erschöpft
blau ein ECO-Modus
rot	aus	Akkus werden geladen

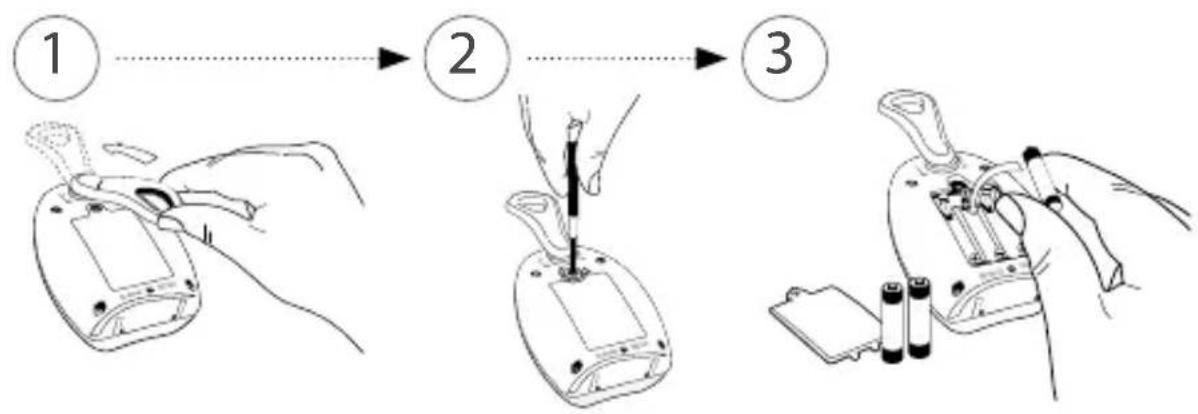

Betrieb mit Akkus

WICHTIG: Verwenden Sie nur wieder aufladbare NiMH Akkus. Schalten Sie die Geräte aus und entfernen Sie das Netzkabel, bevor Sie einen Batteriewechsel durchführen.

Sobald die Batterien zu schwach sind, beginnt die Status-LED im eingeschalteten Zustand rot zu blinken. Wird das Gerät nicht an eine Steckdose angeschlossen, verschlechtert sich zuerst die Verbindung und bricht automatisch nach kurzer Zeit ab. Die Akkus können direkt im Babyphone geladen werden. Schließen Sie dafür das Gerät mithilfe des mitgelieferten Netzteils an die Steckdose an. Der Ladevorgang dauert 10 Stunden bei ausgeschaltetem Gerät.

Reichweitenkontrolle

Dieses Babyphone ist mit einem optischen und akustischen Reichweitenkontrollsystem ausgestattet. In regelmäßigen Intervallen kontrollieren die Babyeinheit und die Elterneinheit den beidseitigen Kontakt (auch im Standby-Modus, wenn die Babyeinheit keine Geräusche empfängt). Wird die Reichweite überschritten, beginnt die Status-LED an der Elterneinheit rot zu blinken und es ertönt in regelmäßigen Abständen ein Alarmton.

ECO-Modus

Sobald Sie die Elterneinheit an einen fixen Standort platzieren, an dem Sie den Empfang zuvor kontrolliert haben, empfehlen wir Ihnen den ECO-Modus einzuschalten (durch 3x schnelles drücken der EIN/AUS - Taste). Somit wird ein geringerer Strom- und Strahlungsverbrauch im Standby-Modus erzielt (wenn Ihr Kind ruhig ist). Die Babyeinheit geht nur dann auf Sendung, sobald Geräusche empfangen werden. Im ECO-Modus bleibt die Reichweitenkontrolle erhalten.

PAGING-Funktion

Durch kurzes drücken des Ein/Aus - Schalters der Babyeinheit wird die Paging-Funktion aktiviert. Diese lässt bei der Elterneinheit ein akustisches Signal abspielen. Damit ist eine Ortung der Elterneinheit möglich, wenn Sie dieses verlegt haben sollten.

Lautstärkereglung und Vibrationsalarm / Elterneinheit

Um die Empfängerlautstärke an der Elterneinheit zu erhöhen oder zu verringern, betätigen Sie die Taste + (für lauter) oder Taste - (für leiser). Wenn die niedrigste Lautstärkestufe erreicht wird (kurzes piepen) stellt sich der Vibrationsalarm automatisch ein! Sobald Sie wieder die Taste + (für lauter) betätigen wir der Vibrationsalarm deaktiviert.

Drücken Sie die ✉oder EIN/AUS -Taste an der Elterneinheit, um das Nachtlicht ein- bzw. auszuschalten.

Mikrofonempfindlichkeit

Betätigen Sie den High-/ Low Schalter für die Mikrofonempfindlichkeit an der Babyeinheit, falls Sie schon bei leisen Geräuschen alarmiert werden wollen oder falls sich die Babyeinheit weit von dem Babybett befindet. Falls Sie erst bei lauteren Geräuschen alarmiert werden wollen oder falls die Babyeinheit nah am Babybett steht, kann die Empfindlichkeit des Mikrofons geregelt werden.

Tipps zur Erweiterung des Empfangbereiches

Der Empfangsbereich ist sowohl von der Umgebung als auch von anderen Faktoren abhängig, die das Übertragungssignal stören oder blockieren können:

große metallische Gegenstände wie z.B. Kühlschränke, Spiegel, Schränke, Metalltüren oder Stahlbeton
- feste Strukturen (Wände) oder Funk-, Elektro- und Elektronikgeräte wie z.B. Fernseher, Computer, Handys oder Dimmerschalter

HINWEIS: Es wird empfohlen, mindestens einen Meter Abstand zwischen Baby-Einheit und interferierenden Geräten einzuhalten bzw. diese ggf. auszuschalten. Bei schwacher Verbindung wird empfohlen, die Eltern- und/oder Baby-Einheit im Zimmer an einer anderen Stelle zu platzieren.

Reinigung und Wartung

Ziehen Sie immer die Netzteile aus der Netzsteckdose, bevor Sie das Gerät reinigen. Verwenden Sie ausschließlich ein leicht feuchtes Tuch. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie keinerlei chemische Reinigungsmittel.

Entfernen Sie die Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird. Dieses Produkt erfordert keine spezielle Wartung. Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden.

Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren.

Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln.

Alle technischen Daten, Informationen sowie Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die von reer bereitgestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen. Vervielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, grafisch, elektronisch oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem, auch auszugsweise, bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer.

Entsorgungshinweise

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werkstoffe sind gemäß Ihrer Kennzeichnung wieder verwendbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Die Status-LED leuchtet nicht

Stellen Sie sicher, dass beide Geräte eingeschaltet sind.
Überprüfen Sie die Verbindung des Netzteils zur Steckdose und zum Gerät.
Tauschen/laden Sie die Akkus und überprüfen Sie die Polarität.

Die Status-LED blinkt grün

Die Elterneinheit empfängt Geräusche. Erhöhen Sie ggf. die Lautstärke an der Elterneinheit, um die Geräusche Ihres Kindes besser zu hören.

Die Status-LED blinkt rot

Langes Blinken: Akkus sind erschöpft. Tauschen/laden Sie die Akkus oder schließen Sie das Gerät an die Stromversorgung an.
Kurzes Blinken: maximale Reichweite ist überschritten. Verkürzen Sie die Distanz zwischen Baby- und Elterneinheit.

Keine Geräuschübertragung trotz bestehender Verbindung

Die Lautstärke ist zu niedrig eingestellt. Drehen Sie den Lautstärkeregler an der Elterneinheit nach oben.
Die Mikrofonempfindlichkeit ist zu niedrig eingestellt. Betätigen Sie den Mikrofonempfindlichkeitsregler an der Babyeinheit auf High.

Es ertönt ein lauter Pfeifton aus der Elterneinheit (Rückkopplung)

Der Abstand von Baby- und Elterneinheit ist zu gering. Erhöhen Sie die Distanz zwischen Baby- und Elterneinheit.

Keine Verbindung zwischen Eltern- und Babyeinheit oder die Verbindung bricht ab

Stellen Sie sicher, dass beide Geräte eingeschaltet sind.

Die maximale Reichweite ist überschritten. Platzieren Sie das Babyphone an eine andere Stelle und/oder verkürzen Sie die Distanz zwischen Baby- und Elterneinheit.

Baby-/Elterneinheit befinden sich in der Nähe von störenden Geräten (z.B. Mikrowelle) oder metallischen Gegenständen. Versuchen Sie, die Störquelle ausfindig zu machen und platzieren sie die Geräte an einer anderen Stelle.

Die Batterien sind zu schwach. Wechseln Sie die Batterien und/oder schließen Sie die Elterneinheit an die Stromversorgung an.

Hiermit erklärt die reer GmbH, dass der Funkanlagentyp RIGI-Digital Babyphone (Art.Nr.: 50070) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.reer.de

Betrieb in folgenden Ländern gestattet: DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR
