BEDIENUNGSANLEITUNG Nova 50140 Reer

a. Mikro-USB Kabel 2x
b. Babyeinheit / Sender
c. Elterneinheit / Empfänger
d. 5V AC Netzteil

Nova

Herzlichen Glückwunsch zum Erwerb Ihres neuen reer Babyphones. Das intuitive Babyphone mit seinem hochempfindlichen Mikrofon überträgt die Geräusche Ihres Babys klar und zuverlässig.

Sobald Ihr Kind ruhig ist, schaltet das Gerät automatisch in einen VOX-Modus. Die Babyeinheit fängt hierbei erst wieder an zu senden, sobald Geräusche empfangen werden. Der zuschaltbare ECO-Modus sorgt dafür, dass von der Babyeinheit keine Strahlung mehr im Stand-By ausgeht. Dank optionalem Batterie-Betrieb der Eltern-einheit und robustem Gürtelclip kann das handliche Babyphone sowohl stationär als auch mobil verwendet werden. Wir sind sicher, Sie werden lange Zeit Freunde an der Qualität unseres Produktes haben.

Bitte nehmen Sie sich ein paar Minuten Zeit, um die Sicherheitshinweise gründlich zu lesen. Nur wenn alle der hier aufgeführten Punkte gewährleistet sind, kann das reer Babyphone bedenkenlos verwendet werden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf.

Technische Daten

Technologie	Digital THSS
Frequenz	865 MHz
Babyeinheit / Sender	Spannungsversorgung mit Netzteil
Elterneinheit / Empfänger	Spannungsversorgung mit Netzteil oder optional mit 3 AAA Alkali-Batterien (nicht im Lieferumfang enthalten)
Input	100 – 240 V / 50 Hz / 0.15 A max.
Output	5 V / 600 mA max.
Sendeleistung	TX: 5,47 dBm / RX: 7,65 dBm
Reichweite	Bis zu 450 m
Kabellänge	1,50 m
Betriebstemperatur	-9°C – +50°C

Allgemeine Sicherheitshinweise

! Überprüfen Sie vor jeder Benutzung das Gerät auf offensichtliche Beschädigungen. Sollten Sie Schäden feststellen, darf dieses Gerät nicht verwendet werden.
! Stellen Sie sicher, dass die Betriebsspannung der Steckdose, der des Netzteils entspricht. Prüfen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspannung mit der angegebenen Spannung auf den Geräten bzw. den Netzteilen übereinstimmt.
! Die Geräte und das Netzteil dürfen nicht geöffnet werden, da dies zu Stromschlägen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sie bitte NICHT das Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an Ihren Händler zu wenden.
! Vermeiden Sie die Berührung von metallischen Gegenständen mit den Stromanschlusskontakten an den Geräten.
! Dieses Produkt ist kein Spielzeug! Lassen Sie Kinder nicht mit dem Gerät spielen.

ACHTUNG!

Dieses Babyphone wurde ausschließlich als Hilfsmittel für die Beobachtung Ihres Babys entwickelt. Es darf weder als Ersatz für die Aufsichtspflicht der Eltern noch als medizinisches Gerät angesehen werden!

Sicherheitshinweise zur Installation

! Platzieren Sie die Kamera immer außer Reichweite des Kindes (Mindestabstand 1 Meter).
! Legen Sie das Babyphone niemals in das Baby- oder Kinderbett bzw. den Laufstall.
! Um eine Strangulation mit dem Netzkabel zu verhindern, sichern Sie die Kabel außerhalb der Reichweite von Kindern. Verwenden Sie keine Verlängerungskabel.
! Um eine bestmögliche Übertragung zu gewährleisten, sollten die Geräte idealerweise in aufrechter und in erhöhter Position aufgestellt werden.
! Platzieren Sie den Empfänger NICHT in der Nähe von Funkgeräten oder Mikrowellen. Die Abstrahlung dieser Geräte kann den Empfang stark beeinträchtigen.
! Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten. Tauchen Sie die Geräte nicht in Wasser.
!Spülen Sie die Geräte nicht unter fließendem Wasser ab.
! Bedecken Sie das Babyphone nicht mit einem Handtuch, Kleidung oder einer Decke.
!Vermeiden Sie extreme Hilfe und direkte Sonneneinstrahlung.
! Die Steckdose für den Anschluss des Netzteils muss nahe des Babyphones liegen und zu jeder Zeit frei zugänglich sein.
! Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn das Netzteil aus der Steckdose gezogen ist.

Gerätebeschreibung

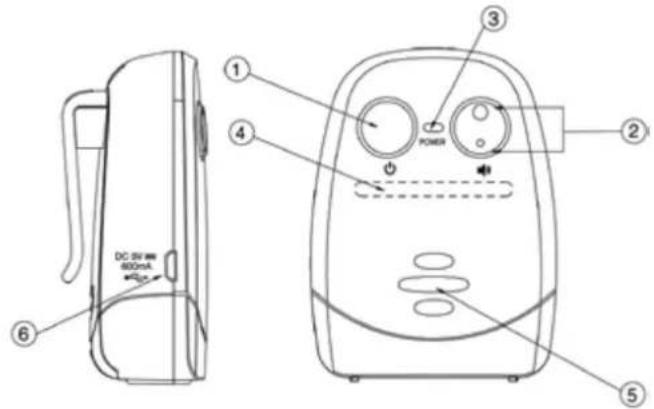

Elterneinheit / Empfänger

DC 5V mm 600mA ① ② ③ ④ POWER ⑤ ⑥

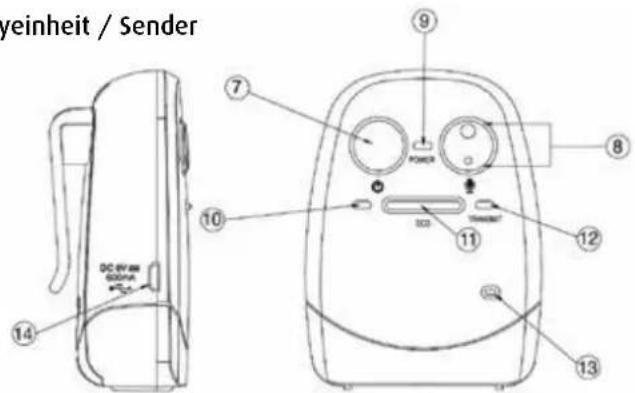

Babyeinheit / Sender

yeinheit / Sender DC BY 600mA 14 7 10 9 8 11 12 13

1. An/Aus-Tasle
2. Lautstärke erhöhen/verringern
3. Belriebsanzeige
4. Geräuschpegelanzeige
5. Lautsprecher

6. Mikro-USB Eingang für Netzteil

7. An/Aus-Taste

8. Mikrofon Sensilivität erhöhen/verringern
9. Betriebsanzeige
10. Eco Modus An/eige
11. Eco Modus Taste
12. Übertragungsanzeige
13. Mikrofon
14. Mikro-USB Eingang für Netzteil

Inbetriebnahme

1. Schließen Sie die Elterneinheit mit dem mitgelieferten Netzteil an. Alternativ kann die Elterneinheit mit 3x AAA Alkali-Batterien oder Akkus betrieben werden. Öffnen Sie dazu die Batteriefachabdeckung auf der Rückseite und setzen Sie die Batterien ein. Achten Sie beim Einsetzen auf die richtige Polarität und mischen Sie nicht Alkali-Batterien mit Akkus. Bitte beachten Sie, dass eingesetzte Akkus im Netzbetrieb nicht geladen werden.

1. Schließen Sie die Babyeinheit mit dem mitgelieferten Netzteil an.

1. Schalten Sie die Eltermeinheit mit der An/Aus-Taste (1) ein. Die Betriebsanzeige (3) beginnt grün zu leuchten.
2. Schalten Sie die Babyeinheit mit der An/Aus-Taste (7) ein. Die Betriebsanzeige (9) beginnt grün zu leuchten.
3. Die werkseitig vorgekoppelten Geräte übertragen nun das Tonsignal, sobald die Babyeinheit Geräusche wahrnimmt. Sollte es bei der Übertragung Probleme geben, gehen Sie bitte vor wie unter Pairing beschrieben.

Funktionsmöglichkeiten

Pairing

1. Drücken und halten Sie den Lautstärke verringern Knopf (2) der ausgeschalteten Elterneinheit.
2. Schalten Sie die Elterneinheit ein, indem Sie die An/Aus-Taste (1) gedrückt halten. Die Betriebsanzeige (3) beginnt grün zu blinken. Lassen Sie beide Knöpfe los.
3. Drücken und halten Sie den Mikrofon Sensitivität verringern Knopf (8) der ausgeschalteten Babyeinheit.
4. Schalten Sie die Babyeinheit ein, indem Sie die An/Aus-Taste (7) gedrückt halten. Die Betriebsanzeige (9) beginnt grün zu blinken. Lassen Sie beide Knöpfe los.
5. Drücken Sie nun erneut den Mikrofon Sensitivität verringern Knopf (8) der Babyeinheit. Sollte das Pairing erfolgreich sein hören Sie zwei Pieplöne bei der Eltern-einheit. Die Betriebsanzeigen der Eltern- (3) und Babyeinheit (9) sollten nun dauerhaft grün leuchten.
6. Das Babyphone ist jetzt bereit für die Nutzung.
7. Sollten die Eltern- und Babyeinheit nicht mileinander kommunizieren, wiederholen Sie den Pairing Prozess.

Babyeinheit / Sender

1. Im normalen Betrieb sendet die Babyeinheit im VOX-Modus. Sie überträgt das Signal nur, wenn das Mikrofon der Babyeinheit Geräusche wahrnimmt. Sie können die Mikrofon Sensitivität mit den Knöpfen (8) auf der Babyeinheit erhöhen bzw. verringern. Je nach eingestellter Sensitivität blinkt die Übertragungsanzeige (12). Auf der höchsten Sensitivität, die Übertragungszeige blinkt hierbei 5-mal, sendet die Babyeinheit dauerhaft.
2. Wenn die Babyeinheit Geräusche überträgt leuchtet die Übertragungsanzeige (12) gelb.
3. Um den strahlungsarmen ECO Modus anzuschalten drücken Sie die Eco Modus Taste (10). Sie erkennen den ECO Modus an der leuchtenden Eco Modus Anzeige (10). Um in den normalen Modus zurückzukehren drücken Sie die Eco Modus Taste erneut.

! ACHTUNG: Im ECO-Modus ist der Reichweitenalarm nicht aktiv. Sie erhalten daher keine Meldung an der Elterneinheit, sollten Sie nicht mehr in der Reichweite der Babyeinheit sein oder diese ausgeschaltet sein.

Elterneinheit / Empfänger

1. Wenn die Elterneinheit ein Signal empfängt leuchten die LEDs der Geräuschpegelanzeige (4) je nach Lautstärke des Signals auf.
2. Die Lautstärke des Lautsprechers kann mit den Knöpfen (2) erhöht bzw. verringerl werden. Die eingestellte Lautstärke wird dabei durch die LEDs der Geräuschpegelanzeige (4) dargestellt. Auf der niedrigsten Lautstärke, hierbei leuchtet keine LED, ist der Lautsprecher dauerhaft stummgeschaltet.
3. Wenn die Elterneinheit länger als 30 Sekunden außerhalb der Reichweite der Babyeinheit ist, erhalten Sie einen optischen und akustischen Reichweitenalarm auf der Elterneinheit. Der Alarm hört erst auf, wenn Sie wieder in Reichweite der Babyeinheit sind.
4. Mit einem kurzen Druck auf die An/Aus-Taste zeigt ihnen die Geräuschpegelanzeige (4) der eingeschalteten Elterneinheit den Akkustand der eingesetzten Batterien an. Sollte der Akkustand ihrer Elterneinheit schwach werden erhalten Sie einen optischen und akustischen Alarm. Laden Sie diesen dann wieder auf. Bitte beachten Sie, dass eingesetze Akkus nich im Netzbetrieb, sondern nur extern geladen werden können.

Reinigung und Wartung

Ziehen Sie immer die Netzteile aus der Netzsteckdose, bevor Sie die Geräte reinigen. Verwenden Sie ausschließlich ein leicht feuchtes Tuch. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie keinerlei chemische Reinigungsmittel.

Dieses Produkt erfordert keine spezielle Wartung. Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden.

Problembehebung

Problem Mögliche Ursachen Maßnahme
Babyeinheit hat keinen Empfang	Sensibilität des Mikrofons ist zu niedrigUSB-Kabel ist nicht richtig verbunden	Anpassen der Sensitivität mit dem Lautstärke erhöhen Knopf (8)Prüfen der Stromversorgung
Dauerhafte Übertragung • Sensibilität des Mikrofons	ist zu hochDauerbetrieb der Elterneinheit ist aktiviert ohne Auto-Aus	Anpassen der Sensitivität mit dem Lautstärke verringern Knopf (8)
Konstanter Reichweitenalarm	Babyeinheit ist ausgeschaltet oder Stromversorgung nicht gewährleistetDistanz zwischen beiden Einheiten ist zu großDie Kopplung ist fehlerhaft oder nicht mehr gewährleistet	Anschalten der Babyeinheit oder Prüfung der StromversorgungDistanz zwischen den Einheiten verringernKopplung erneut durchführen
Elterneinheit zeigt dauerhaft schwachen Batterie-status	Eingebaule Batterien ist leer	Betreiben Sie die Elterneinheit mit dem milgelieferten LadekabelDurch neue Batterien ersetzen
Viele statische Störungen und Interferenzen	Babyeinheit befindet sich in der Nähe anderer elektrischer Geräte	Entfernen der anderen elektrischen Geräte oder Umpositionierung der Babyeinheit
Zu kleine Reichweite	Zu viele Signalstörungen zwischen den beiden Einheiten	Umpositionierung von Eltern- und Babyeinheit

Garantie

Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren.

Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mil dem Händler abzuwickeln. Alle technischen Daten, Informationen sowie Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die von reer bereitgestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen. Vervielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, grafisch, elektronisch oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem, auch auszugsweise, bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer.

Hinweis zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwendbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwerlung von Allgeräten, leisten Sie einen wichtigen Beitrag zum Schulze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

reer GmbH

Muehlstr. 41 · 71229 Leonberg · Germany

www.reer.de

Betrieb in folgenden Ländern gestattet:

DE,CH,AT,IT,FR,BE,NL,ES,IU,GR,HU,CZ,SI,PL,CY,DK,FI,IS,LI,LT,NO,RO,SE,SK,TR

Hiermil erklärt die reer GmbH, dass der Funkanlagentyp Nova (Arl.Nr.: 50140) der Richlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.reer.de
