HG06996 - Parasol Livarno Lux - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HG06996 Livarno Lux au format PDF.
| Type de produit | Parasol déporté (parasol à pied déporté) |
| Marque | Livarno Lux |
| Modèle | HG06996 |
| Dimensions du parasol | Env. 238 x 300 x 241 cm (L × P × H) |
| Dimensions du pied (socle en croix) | Env. 90 x 90 cm (L × l) |
| Contrepoids nécessaire | 4 dalles pour allées d'env. 50 x 50 x 4 cm (non incluses), soit au moins 110 kg |
| Alimentation | Manuelle (manivelle) |
| Fonctions principales | Ouverture/fermeture par manivelle, rotation 360° (pédale), inclinaison réglable |
| Mécanisme d'inclinaison | Levier de réglage de hauteur avec déverrouillage |
| Rotation | Pédale sur le mécanisme pivotant |
| Housse de protection | Incluse avec rallonges pour la mise en place |
| Entretien et nettoyage | Nettoyer avec un chiffon légèrement humide et sans peluche |
| Stockage hivernal | Dans un endroit frais et sec, éviter les pièces chauffées |
| Utilisation par vent | Fermer le parasol dès que le vent se lève ou en cas d'averses ; ne pas utiliser pour se protéger des intempéries |
| Consignes de sécurité | Ne pas laisser les enfants sans surveillance, ne pas grimper, ne pas accrocher d'objets, utiliser uniquement sur surface ferme et plane |
| Pièces détachées | Disponibles pendant la durée de la garantie |
| Garantie | 3 ans à compter de la date d'achat, couvre vices matériels et de fabrication (hors usure normale) |
| Numéro de référence (IAN) | 384195_2107 |
FOIRE AUX QUESTIONS - HG06996 Livarno Lux
Questions des utilisateurs sur HG06996 Livarno Lux
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Parasol au format PDF gratuitement ! Retrouvez votre notice HG06996 - Livarno Lux et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HG06996 de la marque Livarno Lux.
MODE D'EMPLOI HG06996 Livarno Lux
Instructions de montage et consignes de sécurité
NL BE
ZWEVENDE PARASOL
Contenu de l'emballage.... Page 24
Données techniques.... Page 25
Consignes de sécurité.... Page 25
Montage/démontage.... Page 27
Monter le pied de parasol en dalles ..... Page 27
Installation du parasol .... Page 28
Ouverture du produit .... Page 28
Tourner le produit. Page 29
Inclinaison du produit. Page 29
Fermeture du produit .... Page 29
Fixer/enlever la manivelle .... Page 31
Nettoyage et entretien ...... Page 31
Mise au rebut.... Page 31
Garantie Page 31

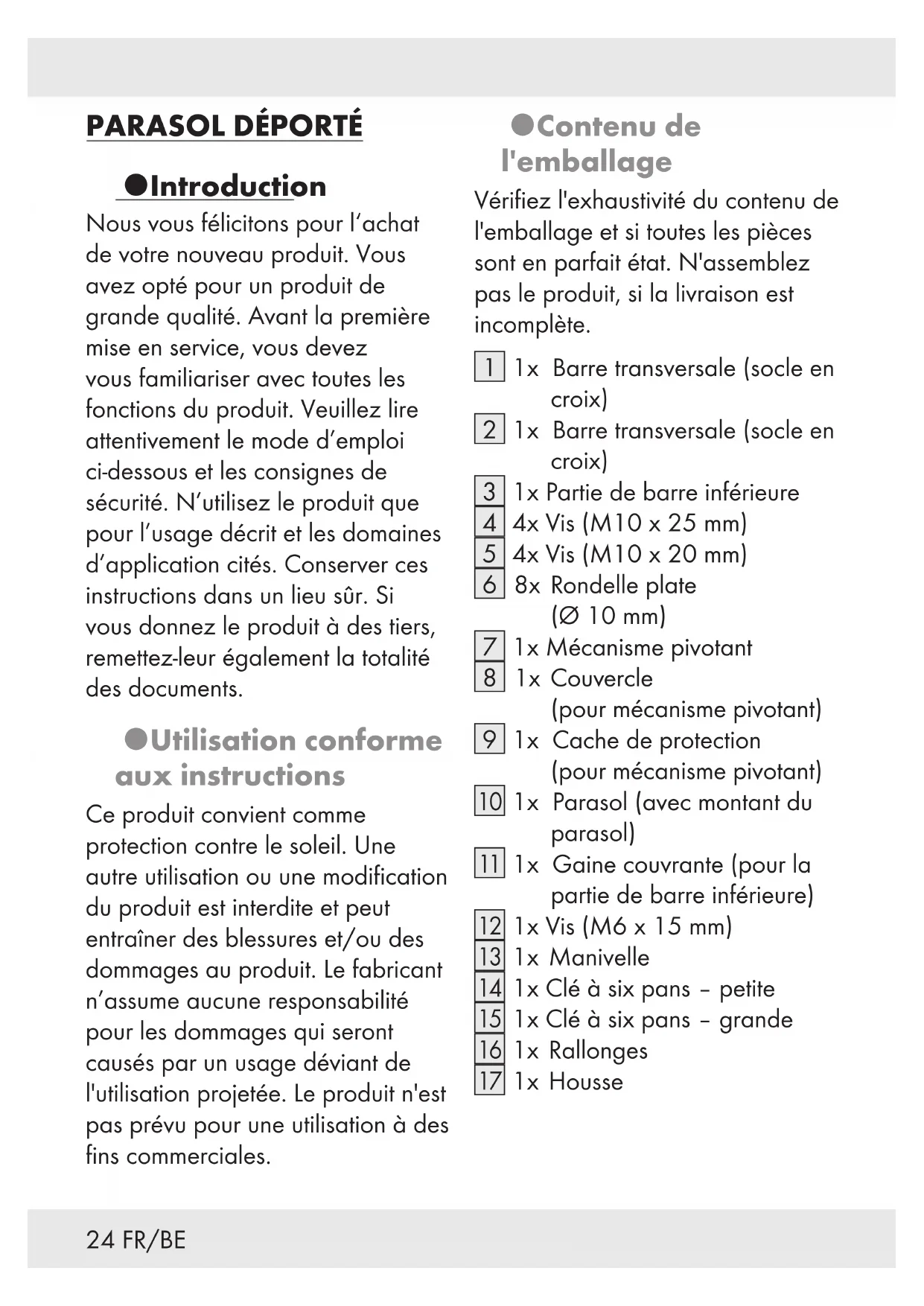

PARASOL DÉPORTÉ
Introduction
Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conserver ces instructions dans un lieu sûr. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.
●Utilisation conforme aux instructions
Ce produit convient comme protection contre le soleil. Une autre utilisation ou une modification du produit est interdite et peut entraîner des blessures et/ou des dommages au produit. Le fabricant n'assume aucune responsabilité pour les dommages qui seront causés par un usage déviant de l'utilisation projetée. Le produit n'est pas prévu pour une utilisation à des fins commerciales.
- Contenu de l'emballage
Vérifiez l'exhaustivité du contenu de l'emballage et si toutes les pièces sont en parfait état. N'assemblez pas le produit, si la livraison est incomplète.
1 x Barre transversale (socle en croix)
2 1x Barre transversale (socle en croix)
3 1x Partie de barre inférieure
4 4x Vis (M10 x 25 mm)
5 4x Vis (M10 x 20 mm)
6 8x Rondelle plate ( 10 mm)
7 1x Mécanisme pivotant
8 1x Couvercle
(pour mécanisme pivotant)
9 1x Cache de protection (pour mécanisme pivotant)
10 1x Parasol (avec montant du parasol)
11 1x Gaine couvrante (pour la partie de barre inférieure)
12 1x Vis (M6 x 15 mm)
13 1x Manivelle
14 1x Clé à six pans - petite
15 1x Clé à six pans - grande
16 1x Rallonges
17 1x Housse
Données techniques
Dimensions
Parasol : env. 238 x 300 x
$$ 2 4 1 \mathrm{cm} (l \times P \times H) $$
Pied de
parasol en env. 90 x 90 cm
dalles : (L × l)
Consignes de sécurité
VEUILLEZ LIRE TOUTES LES
CONSIGNES DE SÉCURITÉ
ET LES INSTRUCTIONS
DE MONTAGE AVANT
UTILISATION ! VEUILLEZ
CONSERVER CE DOCUMENT
DANS UN ENDROIT SÛR !
AVERTISSEMENT!
ET ENFANTS ! Ne laissez
jamais des enfants sans
surveillance avec les matériaux
d'emballage et le produit. Les
matériaux d'emballage
représentent un danger mortel
par asphyxie et strangulation.
Les enfants sous-estiment
fréquemment les risques.
Maintenez toujours les enfants
hors de la portée du produit.
Cet article n'est pas un jouet.
⚠️ PRUDENCE ! RISQUE DE
BLESSURES ! Assurez-vous
que toutes les pièces soient
en parfait état et montées
correctement. Il existe un
risque de blessure, si le
produit est mal monté. Des
pièces endommagées peuvent
influencer la sécurité et le
fonctionnement du produit.
⚠️ PRUDENCE ! RISQUE DE
BLESSURES ! Ne laissez pas
des enfants avec le produit sans
surveillance. Ce produit n'est ni
un jouet ni un équipement sur
lequel on peut grimper. Veillez à
ce que personne, en particulier
des enfants, ne grimpe ou
s'appuie contre le produit. Le
produit pourrait se déséquilibrer
et se renverser. Cela peut
provoquer aussi des dégâts
matériels.
⚠ PRUDENCE ! RISQUE DE BLESSURES ! Assurez-vous que le produit soit posé sur une surface ferme et soit bien en équilibre. Avant d'utiliser le produit : Placez au moins 110 kg sur le socle en croix 1 2 comme contrepoids. Utilisez toujours le produit avec 4 dalles pour allées, ayant une dimension d'env. 50 x 50 x 4 cm (non comprises dans le contenu de l'emballage). Autrement, le produit peut tomber. Cela peut provoquer aussi des dégâts matériels.
⚠ PRUDENCE ! RISQUE DE BLESSURES ! Ne déplacez jamais le produit, lorsqu'il est ouvert. Fermez toujours le parasol 10 et pliez le bras. Sinon, le produit pourrait se déséquilibrer et se renverser. Cela peut provoquer aussi des dégâts matériels.
⚠️ PRUDENCE ! RISQUE D'INCENDIE ! Ne placez jamais le produit près de flammes ou d'appareils produisant de la chaleur.
- Positionnez le produit sur une surface ferme et plane. - Examinez avant chaque utilisation si le produit est stable.
⚠ PRUDENCE ! RISQUE DE BLESSURES ! Assurez-vous qu'aucune personne ne soit à proximité lors de l'ouverture ou de la fermeture du produit.
⚠ PRUDENCE ! RISQUE DE BLESSURES ! Soyez prudent, lorsque vous ouvrez et fermez ce produit. Sinon, vos doigts pourraient être coincés ou pincés.
Contrôlez avant chaque utilisation si le parasol 10 est bien raccordé à la partie de la barre inférieure 3 du pied du parasol en dalles.
Fermez le produit lorsque le vent se lève et que sa vitesse augmente ou lorsque des averses avec rafales s'approchent.
Il est interdit d'utiliser le produit pour se protéger des intempéries.
■ Ne laissez jamais le produit sans surveillance lorsqu'il est ouvert. Des dommages peuvent survenir en cas de vents inattendus.
■ Fermez le produit lors de l'apparition du vent, de neige ou pluie.
N'accrochez pas d'objets (par ex. vêtements) au produit.
● Montage/démontage
Remarque : Pour le montage, vous avez besoin d'une surface de travail d'au moins 16 m² sur un diamètre de 4 m.
Remarque : Demandez, si possible, de l'aide à une deuxième personne lors du montage.
●Monter le pied de parasol en dalles
Description III.
Enlevez la partie de la barre inférieure 3 du A parasol 10.
Placez la barre transversale 2 sur l'autre barre transversale 1. B
Montez le mécanisme pivotant 7 sur les barres transversales 1 2. Placez les vis 4 et les rondelles B plates 6. Utilisez la grande clé à six pans 15 pour serrer les vis 4.
Description III.
■ Montez la partie de la barre inférieure
3 sur le mécanisme pivotant 7. Positionnez les vis 5 et les B
rondelles plates 6.
Utilisez la grande clé à six pans 15 pour serrer les vis 5.
Placez le couvercle 8
sur le cache de protection 9. Placez les pièces combinées C
8 9 sur le mécanisme pivotant 7.
■ Placez régulièrement les dalles pour allées
(non comprises dans le contenu de l'emballage) sur les barres transversales
1 2.
●Installation du parasol
Description III.
Placez la gaine couvante 11 sur la partie de la barre inférieure 3.
Placez le parasol 10 dans la partie de la barre inférieure 3. Insérez les vis 12. E
Utilisez la petite clé à six pans 14 pour serrer les vis 12.
- Ouverture du produit
Description III.
■ Déverrouillez le levier de réglage de la hauteur en appuyant dessus. Déplacez le levier de réglage de la F hauteur vers le haut et verrouillez-le dans la dernière position, en le libérant.
■ Introduisez la manivelle 13 dans le levier de réglage de la hauteur.
Description III.
■ Ouvrez la bande autoagrippante et séparez légèrement les baleines les unes des autres. Le tissu pourrait s'être collé légèrement.
■ Tournez la manivelle dans le sens des aiguilles d'une montre, jusqu'à ce que la partie supérieure soit complètement ouverte.
● Tourner le produit
Description III.
■ Appuyez sur la pédale (sur le mécanisme H pivotant 7).
■ Faites pivoter le produit et déplacez-le dans la H position souhaitée.
■ Relâchez la pédale afin de fixer la position.
●Inclinaison du produit
Description III.
Déverrouillez le levier de réglage de la hauteur et bougez-le vers le bas jusqu'à ce que vous ayez atteint l'angle souhaité.
⚠️ PRUDENCE ! RISQUE DE
BLESSURES ! N'inclinez pas le produit en cas de vent fort. Le produit pourrait basculer. Cela peut provoquer aussi des dégâts matériels.
●Fermeture du produit
Description III.
■ Déverrouillez le levier de réglage de la hauteur en appuyant dessus. Bougez le levier de réglage de la J hauteur vers le bas et verrouillez-le dans la dernière position, en le libérant.
Description III.
■ Tournez la manivelle 13 dans le sens inverse des aiguilles d'une montre, jusqu'à ce que le produit soit complètement fermé.
■ Appuyez sur le levier de réglage de la hauteur pour le déverrouiller. Déplacez complètement vers le bas le levier de réglage de la hauteur. Relâchez le levier de réglage de la hauteur afin de verrouiller le produit.
■ Sécurisez le produit
avec la bande L
autoagrippante.
Utilisez la housse 17 afin de protéger le - produit.
Utilisez les rallonges 16 afin de poser la housse 17. M
Description III.
Raccordez les rallonges M
16 ensemble.
■ Ouvrez la fermeture à glissière de la M housse 17.
■ Faites passer les rallonges 16 et soulevez la housse 17 N au-dessus du parasol 10.
■ Fermez la fermeture à glissière de la housse 17.
Retirer la housse
■ Ouvrez la fermeture à glissière de la housse 17. Utilisez les rallonges 16 afin de retirer la housse 17.
● Fixer/enlever la manivelle
Description III.
■ Orientez l'ouverture sur la manivelle 13 sur la goupille du support de la manivelle. Poussez la manivelle 13 sur le support jusqu'à ce que la goupille s'engage dans l'ouverture.
Utilisez un outil pointu (tournevis ou goupille) afin d'appuyer sur la goupille et de déverrouiller la manivelle 13.
Nettoyage et entretien
Nettoyez le produit avec un chiffon sans peluche, légèrement humidifié.
En hiver, rangez le produit da un endroit frais et sec. Évitez de ranger le produit dans une pièce chauffée.
●Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Le produit est recyclable, soumis à la responsabilité élargie du fabricant et collecté séparément.
●Garantie
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la
garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat : 1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
Faire valoir sa garantie
Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :
Veuillez conserver le ticket de caisse et la référence du produit (IAN 384195_2107) à titre de preuve d'achat pour toute demande.
Le numéro de référence de l'article est indiqué sur la plaque d'identification, gravé sur la page de titre de votre manuel (en bas à gauche) ou sur un autocollant apposé sur la face arrière ou inférieure du produit.
En cas de dysfonctionnement du produit, ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Vous pouvez alors envoyer franco de port tout produit considéré comme défectueux au service clientèle indiqué, accompagné de la preuve d'achat (ticket de caisse) et d'une description écrite du défaut avec mention de sa date d'apparition.
Service après-vente
FR Service après-vente France
Tél.:0800904879
E-Mail:owim@lidl.fr
BE Service après-vente Belgique
Tél.:080071011
Tél.:80023970
(Luxembourg)
E-Mail:owim@lidl.be
