HG06996 - Slnečník Livarno Lux - Bezplatný návod na obsluhu

Typ produktu	Vysunovací slnečník (slnečník s odsadenou nohou)
Značka	Livarno Lux
Model	HG06996
Rozmery slnečníka	Pribl. 238 x 300 x 241 cm (D × Š × V)
Rozmery podstavca (krížový podstavec)	Pribl. 90 x 90 cm (D × Š)
Potrebná záťaž	4 dlaždice na chodník pribl. 50 x 50 x 4 cm (nie sú súčasťou balenia), teda aspoň 110 kg
Ovládanie	Manuálne (kľukou)
Hlavné funkcie	Otváranie/zatváranie kľukou, otáčanie 360° (pedál), nastaviteľný sklon
Mechanizmus nakláňania	Páka na nastavenie výšky s odblokovaním
Otáčanie	Pedál na otočnom mechanizme
Ochranný obal	Súčasťou balenia s predĺženiami na montáž
Údržba a čistenie	Čistiť mierne navlhčenou handričkou, ktorá nepúšťa vlákna
Zimné skladovanie	Na chladnom a suchom mieste, vyhýbajte sa vykurovaným miestnostiam
Použitie pri vetre	Zatvorte slnečník hneď, ako sa zdvihne vietor alebo pri daždi; nepoužívajte na ochranu pred nepriazňou počasia
Bezpečnostné pokyny	Nenechávajte deti bez dozoru, nelezte naň, nevešajte predmety, používajte len na pevnom a rovnom povrchu
Náhradné diely	Dostupné počas trvania záruky
Záruka	3 roky od dátumu nákupu, kryje materiálové a výrobné chyby (okrem bežného opotrebovania)
Referenčné číslo (IAN)	384195_2107

Často kladené otázky - HG06996 Livarno Lux

Aký typ závažia je potrebný pre slnečník Livarno Lux HG06996 ?

Musíte použiť aspoň 4 dlaždice na chodník pribl. 50 x 50 x 4 cm (nie sú súčasťou balenia) umiestnené na krížovom podstavci, čo predstavuje celkovú hmotnosť aspoň 110 kg. To zaručuje stabilitu slnečníka.

Ako otvárať a zatvárať slnečník ?

Otváranie sa vykonáva otáčaním kľuky v smere hodinových ručičiek po odblokovaní páky na nastavenie výšky. Na zatvorenie otáčajte kľukou opačným smerom a zaistite páku v spodnej polohe.

Môžem používať slnečník pri silnom vetre ?

Nie, je zakázané používať výrobok pri silnom vetre alebo nepriazni počasia. Vždy zatvorte slnečník, hneď ako sa zdvihne vietor alebo pri daždi, aby ste zabránili jeho prevráteniu.

Ako nakloniť slnečník ?

Odblokujte páku na nastavenie výšky stlačením, potom ju posuňte nadol do požadovaného uhla. Pozor: nenakláňajte výrobok pri silnom vetre.

Ako otočiť slnečník ?

Stlačte pedál umiestnený na otočnom mechanizme, otočte výrobok do požadovanej polohy a potom uvoľnite pedál na zaistenie.

Ako čistiť a udržiavať slnečník ?

Čistite slnečník mierne navlhčenou handričkou, ktorá nepúšťa vlákna. V zime ho uskladnite na chladnom a suchom mieste, najlepšie nevykurovanom. Na ochranu použite priložený obal.

Je slnečník náročný na montáž ?

Montáž vyžaduje plochu aspoň 16 m² a odporúča sa zapojiť druhú osobu. Postupujte podľa pokynov krok za krokom: zostavte krížový podstavec pomocou skrutiek, umiestnite dlaždice, potom nainštalujte stožiar a upevnite slnečník.

Čo robiť, ak niektorá časť chýba alebo je poškodená ?

Pred montážou skontrolujte úplnosť balenia. V prípade chýbajúcej alebo poškodenej časti výrobok nezmontujte a kontaktujte zákaznícky servis (tel. [phone] pre Francúzsko, 080071011 pre Belgicko).

Aká je dĺžka záruky na slnečník Livarno Lux ?

Výrobok má 3-ročnú záruku od dátumu nákupu. Uschovajte si pokladničný blok ako doklad o kúpe. Záruka sa vzťahuje na materiálové a výrobné chyby, nie na bežné opotrebovanie.

Môžem nechať slnečník otvorený bez dozoru ?

Nie, nikdy nenechávajte slnečník otvorený bez dozoru. Pri neočakávanom vetre by sa mohol prevrátiť a spôsobiť zranenie alebo škody. Vždy ho zatvorte, ak odchádzate.

NÁVOD NA OBSLUHU HG06996 Livarno Lux

Pokyny pre montáž a bezpečnosť

ES

SOMBRILLA CON SOPORTE LATERAL

Používanie v súlade s určením .... Strana 66

Rozsah dodávky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 66

Montáž slnečníka s panelovým stojanom .... Strana 69

Nainštalovať slnečník. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 70

Otvorit' produkt ...... Strana 70

Otočit produkt .... Strana 71

Naklonit produkt .... Strana 71

Zatvorit' produkt .... Strana 71

Upevnit/odstránit' kl'uku.... Strana 73

Čistenie a starostlivost'.... Strana 73

Likvidácia.... Strana 73

Záruka.... Strana 73

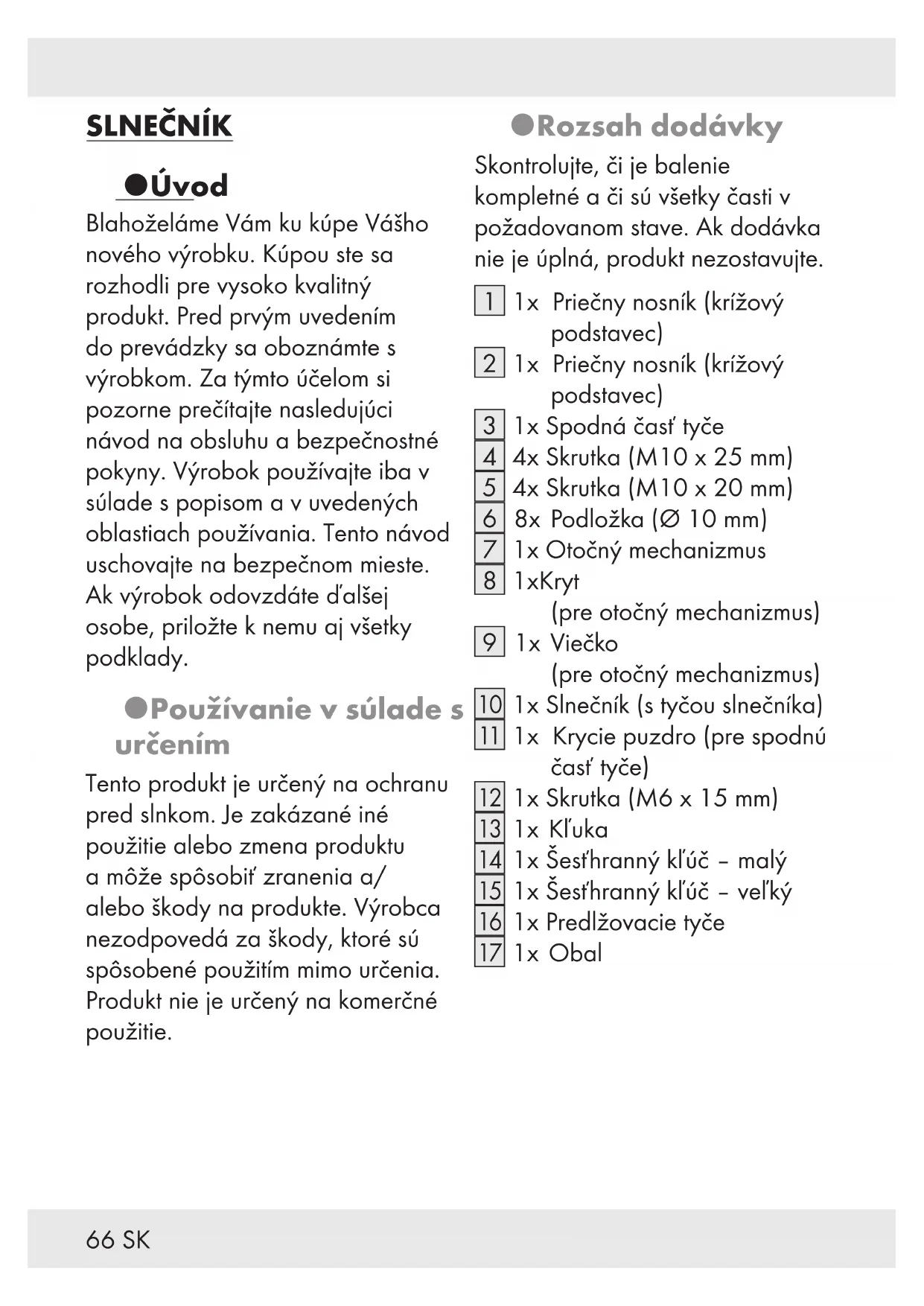

SLNEČNÍK

•Úvod

Blahoželáme Vám ku kúpe Vášho nového výrobku. Kúpou ste sa rozhodli pre vysoko kvalitný produkt. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Za týmto účelom si pozorne prečítajte nasledujúci návod na obsluhu a bezpečnostné pokyny. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. Tento návod uschovajte na bezpečnom mieste. Ak výrobok odovzdáte d'alšej osobe, priložte k nemu aj všetky podklady.

●Používanie v súlade s určením

Tento produkt je určený na ochranu pred slnkom. Je zakázané iné použitie alebo zmena produktu a môže spôsobit' zranenia a/alebo škody na produkte. Výrobca nezodpovedá za škody, ktoré sú spôsobené použitím mimo určenia. Produkt nie je určený na komerčné použitie.

●Rozsah dodávky

Skontrolujte, či je balenie kompletné a či sú všetky časti v požadovanom stave. Ak dodávka nie je úplná, produkt nezostavujte.

1 x Priečny nosník (krížový podstavec)
2 1x Priečny nosník (krížový podstavec)
3 1x Spodná časť tyče
4 4x Skrutka (M10 x 25 mm)
5 4x Skrutka (M10 x 20 mm)
6 8x Podložka (∅ 10 mm)
7 1x Otočný mechanizmus
8 1xKryt (pre otočný mechanizmus)
9 1x Viečko
(pre otočný mechanizmus)
10 1x Slnečník (s tyčou slnečníka)
11 1x Krycie puzdro (pre spodnú časť tyče)
12 1x Skrutka (M6 x 15 mm)
13 1x Kl'uka
14 1x Šest'hranný kl'úč - malý
15 1x Šest'hranný kl'úč - vel'ký
16 1x Predlžovacie tyče
17 1x Obal

●Technické údaje

Rozmery

Slnečník: Pribl. 238 x 300 x

$$ 2 4 1 \mathrm{cm} (\check {S} \times H \times V) $$

Platňový stojan

slnečníka: Pribl. 90 x 90 cm

$$ (D \times \check {S}) $$

Bezpečnostné upozornenia

PRED POUŽITÍM SI PREČÍTAJTE VŠETKY BEZPEČNOSTNÉ UPOZORNENIA A NÁVOD NA MONTÁŽ! TENTO DOKUMENT USCHOVÁVAJTE NA BEZPEČNOM MIESTE!

⚠ VYSTRAHA! NEBEZPEČENSTVO OHROZENIA

ŽIVOTA A ÚRAZU PRE DOJČATÁ A DETI! Nikdy

nenechávajte deti hrať sa obalovým materiálom a s produktom samé a bez dozoru. Obalový materiál predstavuje ohrozenie života udusením a uškrtením. Deti často podceňujú vznikajúce riziká. Produkt udržiavajte v dostatočnej vzdialenosti od detí. Produkt nie je určený na hranie.

⚠️ POZOR!

NEBEZPEČENSTVO

PORANENIA! Ubezpečte sa, že všetky diely sú nepoškodené a správne namontované. Pri nesprávnej montáži produktu hrozí nebezpečenstvo poranenia. Poškodené diely môžu ovplyvnit' bezpečnosť a funkčnosť produktu.

⚠️ POZOR!

NEBEZPEČENSTVO PORANENIA! Deti

nenechávajte bez dozoru s produktom. Produkt nie je určený na lezenie alebo hranie. Dbajte na to, aby na produkt nikto neliezol a neopieral sa oň, predovšetkým deti. Produkt by mohol stratit' rovnováhu a prevrátit' sa. Toto môže tiež spôsobit' vecné škody.

POZOR!

NEBEZPEČENSTVO

PORANENIA! Uistite

sa, že produkt stojí na v stabilnej rovnováhe na pevnom podklade. Skôr ako produkt použijete: Na krížový podstavec 1 2 položte aspoň 110 kg ako protizávažie. Produkt používajte vždy so 4 chodníkovými dlaždicami s rozmermi pribl. 50 x 50 x 4 cm (nie je súčasťou dodávky). Inak sa môže produkt prevrátiť. Toto môže tiež spôsobit’ vecné škody.

POZOR!

NEBEZPEČENSTVO

PORANENIA! Produkt nikdy nepresúvajte otvorený. Vždy zatvorte slnečník 10 a stiahnite rameno spät'. Inak by mohol produkt stratit' rovnováhu a prevrátit' sa. Toto môže tiež spôsobit' vecné škody.

POZOR!

NEBEZPEČENSTVO

POŽIARU! Produkt nikdy

PORANENIA! Skôr ako produkt otvoríte alebo zatvoríte, uistite sa, že sa v blízkosti nenachádzajú žiadne osoby.

POZOR!

NEBEZPEČENSTVO

PORANENIA! Bud'te opatrní pri otváraní a zatváraní tohto produktu. V opačnom prípade by sa mohli Vaše prsty zaseknúť alebo pomliaždíť.

Zatvorte produkt, ak vietor vykazuje znaky narastajúcej rýchlosti, alebo ak sa blíži nárazový dážd'.

■ Produkt nikdy nepoužívajte ako ochranu pred nepriaznivým počasím.
■ Produkt nikdy nenechávajte bez dozoru, ak je otvorený. V prípade nečakaného vetra môže vzniknúť poškodenie.
■ Vo veternom, zasneženom alebo daždivom počasí produkt zatvorte.
■ Na produkt nevešajte žiadne predmety (napr. oblečenie).

● Montáž/demontáž

Upozornenie: Na montáž potrebujete pracovní plochu najmenej 16 m² a s priemerom 4 m.

Upozornenie: Podl'a možnosti požiadajte d'alšiu osobu o pomoc pri montáži.

● Montáž slnečníka s panelovým stojanom

Popis Obr.

Odstráňte spodnú časť tyče 3 zo slnečníka A 10.
■ Umiestnite priečny nosník 2 na druhý B priečny nosník 1.
Namontujte otočný mechanizmus 7 na priečne nosníky 1 2. Nasad'te skrutky 4 a podložky 6. Na utiahnutie skrutiek 4 použite vel'ký šest'hranný kl'úč 15.

Popis Obr.

Namontujte spodnú časť tyče 3 na otočný mechanizmus 7. Nasad’te skrutky 5 a podložky 6. Na utiahnutie skrutiek 5 použite vel’ký šest’hranný kl’úč 15.

■ Umiestnite kryt 8 nad viečko 9. Umiestnite kombinované diely 8 9 na otočný mechanizmus 7.

■ Položte dlažobné kamene (nie sú súčasťou dodávky) C rovnomerne na priečne nosníky 1 2.

Nainštalovat' slnečník

Popis Obr.

■ Umiestnite krycie puzdro 11 na spodnej D časti tyče 3.

Vložte slnečník 10 do spodnej časti tyče 3. Vložte skrutku 12. Na utiahnutie skrutiek 12 použite malý šesthranný klúč 14.

E

- Otvorit' produkt

Popis Obr.

- Otvorte suchý zips a na najprv jemne roztiahnite lúče. Látka môže byť - trochu zlepená.

■ Točte kl'ukou v smere hodinových ručičiek, kým nie je horná časť úplne otvorená.

Otočit' produkt

Popis Obr.

■ Stlačte nožný pedál (na otočnom mechanizme H 7).

■ Otočte produkt a nastavte ho do požadovanej polohy. H

■ Uvol'nite pedál a poloha sa zafixuje. H

●Naklonit' produkt

Popis Obr.

PORANENIA! Produkt nenakláňajte pri silnom vetre. Produkt by sa mohol prevrátiť. Toto môže tiež spôsobit’ vecné škody.

●Zatvorit' produkt

Popis Obr.

■ Točte kl'ukou 13 proti smeru hodinových ručičiek, kým nie je produkt úplne zatvorený.

■ Stlačte páku na regulovanie výšky, aby sa odblokovala. Pohnite pákou na regulovanie výšky úplne dole. Uvol'nite páku na regulovanie výšky a produkt sa zablokuje. K

Použite ostrý nástroj (skrutkovač alebo kolík) na zatlačenie kolíka a odblokovanie kl'uky 13.

P

- Čistenie a starostlivost

■ Produkt čistite mierne navlhčenou nechlpatou handrou.

■ Počas zimy skladujte produkt na chladnom, suchom mieste. Zamedzte skladovaniu produktu vo vyhrievanej miestnosti.

Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat na miestnych recyklačných zberných miestach.

O možnostiach likvidácie opotrebovaného výrobku sa môžete informovať na Vašej obecnej alebo mestskej správe.

●Záruka

Tento výrobok bol dôkladne vyrobený podľa prísnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.

Na tento produkt poskytujeme 3-ročnú záruku od dátumu nákupu. Záručná doba začína plynút dátumom kúpy. Starostlivo si prosím uschovajte originálny pokladničný lístok. Tento doklad je potrebný ako dôkaz o kúpe.

Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme – podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne používaný alebo neodborne udržiavaný.

Poskytnutie záruky sa vzt'ahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzt'ahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatel'né diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.

Postup v prípade poškodenia v záruke

Pre zaručenie rýchleho spracovania Vašej požiadavky dodržte prosím nasledujúce pokyny:

Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 384195_2107) ako dôkaz o kúpe.

Číslo výrobku nájdete na typovom štítku, gravúre, na prednej strane Vášho návodu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane.

Ak sa vyskytnú funkčné poruchy alebo iné nedostatky, najskôr telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.

Produkt označený ako defektný potom môžete s priloženým dokladom o kúpe (pokladničný lístok) a uvedením, v čom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslat' na Vám oznámenú adresu servisného pracoviska.

Servis

Servis Slovensko

Tel.:[phone]

E-pošta:[e-mail]
