Produkttype	Forskudt paraply (paraply med forskudt fod)
Mærke	Livarno Lux
Model	HG06996
Paraplyens dimensioner	Ca. 238 x 300 x 241 cm (L × B × H)
Fodens dimensioner (krydsfod)	Ca. 90 x 90 cm (L × B)
Nødvendig modvægt	4 havefliser ca. 50 x 50 x 4 cm (medfølger ikke), mindst 110 kg
Betjening	Manuel (sving)
Hovedfunktioner	Åbning/lukning med sving, rotation 360° (pedal), justerbar hældning
Hældningsmekanisme	Højdejusteringshåndtag med frigørelse
Rotation	Pedal på drejemekanismen
Beskyttelsesbetræk	Medfølger med forlængere til montering
Vedligeholdelse og rengøring	Rengør med en let fugtig, fnugfri klud
Opbevaring om vinteren	På et køligt, tørt sted, undgå opvarmede rum
Brug i blæst	Luk paraplyen, så snart det blæser eller ved regnbyger; brug ikke som beskyttelse mod dårligt vejr
Sikkerhedsanvisninger	Lad ikke børn være uden opsyn, klat ikke på den, hæng ikke genstande på, brug kun på fast, jævn overflade
Reservedele	Tilgængelige i garantiperioden
Garanti	3 år fra købsdato, dækker materiale- og fabrikationsfejl (undtagen normal slitage)
Referencenummer (IAN)	384195_2107

Ofte stillede spørgsmål - HG06996 Livarno Lux

Hvilken type modvægt er nødvendig til Livarno Lux HG06996 paraplyen?

Du skal bruge mindst 4 havefliser på ca. 50 x 50 x 4 cm (medfølger ikke) placeret på krydsfoden, dvs. en samlet vægt på mindst 110 kg. Dette sikrer paraplyens stabilitet.

Hvordan åbner og lukker jeg paraplyen?

Åbning sker ved at dreje svinget med uret efter at have frigjort højdejusteringshåndtaget. For at lukke drejes svinget mod uret, og håndtaget låses i nederste position.

Kan jeg bruge paraplyen i stærk blæst?

Nej, det er forbudt at bruge produktet i stærk blæst eller ved dårligt vejr. Luk altid paraplyen, så snart det blæser eller ved regnbyger, for at undgå at den vælter.

Hvordan hælder jeg paraplyen?

Frigør højdejusteringshåndtaget ved at trykke på det, og flyt det derefter nedad til den ønskede vinkel. Bemærk: Hæld ikke produktet i stærk blæst.

Hvordan drejer jeg paraplyen?

Tryk på pedalen på drejemekanismen, drej produktet til den ønskede position, og slip pedalen for at låse.

Hvordan rengør og vedligeholder jeg paraplyen?

Rengør paraplyen med en let fugtig, fnugfri klud. Opbevar den om vinteren på et køligt, tørt sted, helst uopvarmet. Brug det medfølgende betræk til beskyttelse.

Er paraplyen svær at samle?

Montering kræver et areal på mindst 16 m², og det anbefales at få hjælp af en anden person. Følg trin-for-trin vejledningen: Saml krydsfoden med skruer, placer fliserne, monter derefter masten og fastgør paraplyen.

Hvad gør jeg, hvis en del mangler eller er beskadiget?

Kontroller, at emballagen er komplet, inden montering. Hvis en del mangler eller er beskadiget, må du ikke samle produktet, og kontakt kundeservice (tlf. 0800904879 for Frankrig, 080071011 for Belgien).

Hvad er garantiperioden for Livarno Lux paraplyen?

Produktet har en 3-års garanti fra købsdatoen. Gem kvitteringen som købsbevis. Garantien dækker materiale- og fabrikationsfejl, men ikke normal slitage.

Kan jeg lade paraplyen stå åben uden opsyn?

Nej, lad aldrig paraplyen stå åben uden opsyn. Ved uventet blæst kan den vælte og forårsage personskade eller skade. Luk den altid, hvis du forlader den.

BRUGSANVISNING HG06996 Livarno Lux

Montage- og sikkerhedsanvisninger

IT

OMBRELLONE DECENTRATO

Forskriftsmæssig anvendelse .... Side 86

Leveringsomfang .... Side 86

Sikkerhedsanvisninger .... Side 87

Drejning af produkt .... Side 91

Vipning af produktet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 91

Sammenklapning af produktet .... Side 91

Montering/afmontering af gear. Side 93

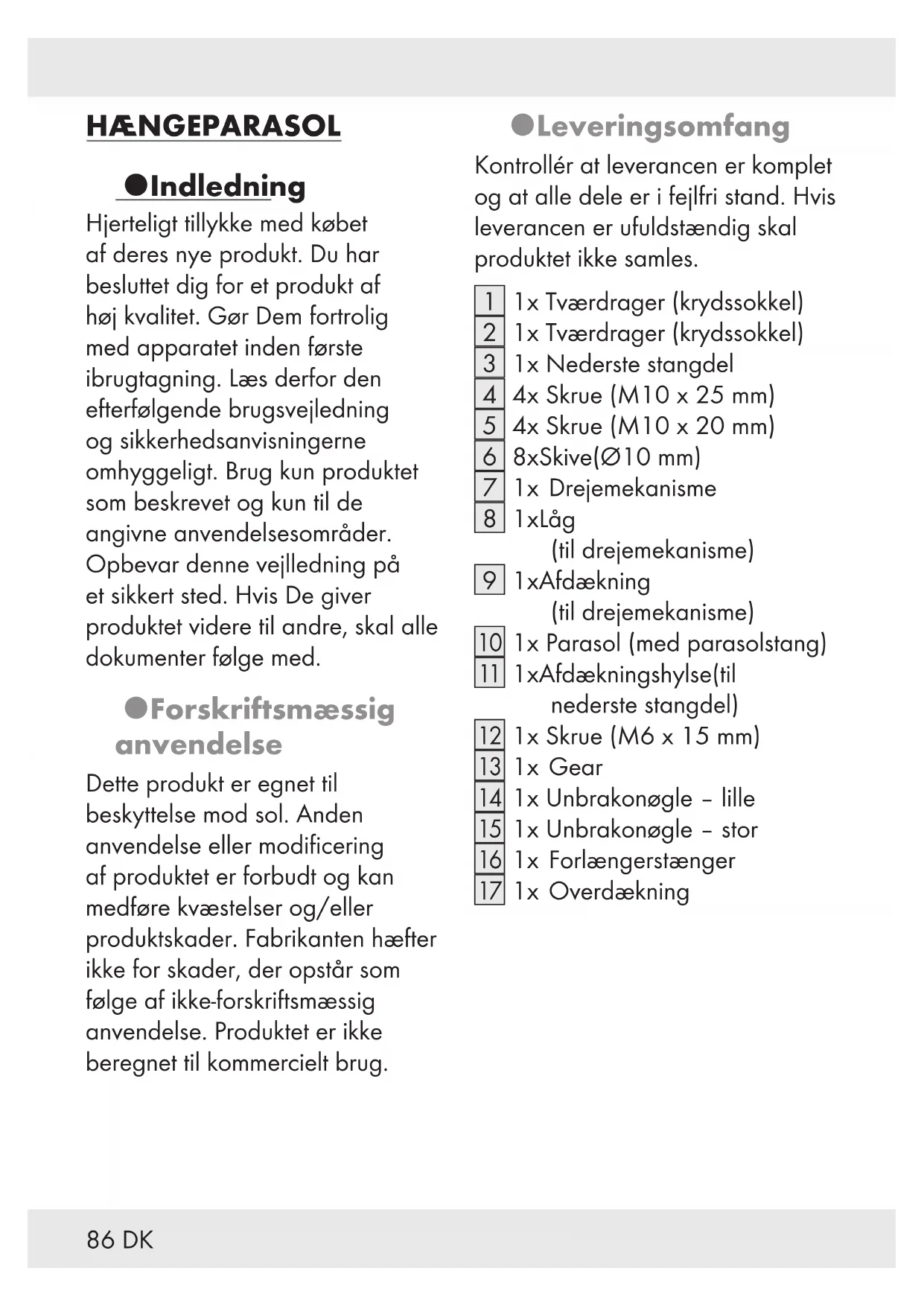

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Gør Dem fortrolig med apparatet inden første ibrugtagning. Læs derfor den efterfølgende brugsvejledning og sikkerhedsanvisningerne omhyggeligt. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Opbevar denne vejliedning på et sikkert sted. Hvis De giver produktet videre til andre, skal alle dokumenter følge med.

●Forskriftsmæssig anvendelse

Dette produkt er egnet til beskyttelse mod sol. Anden anvendelse eller modificering af produktet er forbudt og kan medføre kvæstelser og/eller produktskader. Fabrikanten hæfter ikke for skader, der opstår som følge af ikke-forskriftsmæssig anvendelse. Produktet er ikke beregnet til kommercielt brug.

Leveringsomfang

Kontrollér at leverancen er komplet og at alle dele er i fejlfri stand. Hvis leverancen er ufuldstændig skal produktet ikke samles.

1 x Tværdrager (krydssokkel)
2 1x Tværdrager (krydssokkel)
3 1x Nederste stangdel
4 4x Skrue (M10 x 25 mm)
5 4x Skrue (M10 x 20 mm)
6 8xSkive(∅10 mm)
7 1x Drejemekanisme
8 1xLåg (til drejemekanisme)

9 1xAfdækning (til drejemekanisme)

14 1x Unbrakonøgle - lille

15 1x Unbrakonøgle - stor

16 1x Forlængerstænger

17 1x Overdækning

Tekniske data

Dimensioner

Parasol: ca. 238 x 300 x

$$ 2 4 1 \mathrm{cm} (\mathrm{B} \times \mathrm{D} \times \mathrm{H}) $$

Plade-

parasolfod: ca. 90 x 90 cm

$$ (L \times B) $$

Sikkerheds- anvisninger

F∅R BRUG SKAL DU LÆSE ALLE SIKKERHEDS- OG MONTERINGSANVISNINGER! OPBEVAR DETTE DOKUMENT PÅ ET SIKKERT STED!

ADVARSEL!

LIVSFARE OG

RISIKO FOR

ULYKKER FOR SMÅB∅RN

OG B∅RN! Lad aldrig børn være alene og uden opsyn med emballage eller produkt.

Emballagen udgør en risiko for livsfare ved kvælning eller strangulering. Børn undervurderer ofte risikoen.

Børn skal altid holdes på afstand af produktet. Produktet er ikke et legetøj.

⚠️ FORSIGTIG! FARE FOR

KVAESTELSER! Kontrollér, at alle dele er ubeskadigede og fagmaessigt korrekt monteret.

Der er fare for kvæstelser, hvis produktet er monteret forkert. Beskadigede dele kan påvirke produktets sikkerhed og funktion.

⚠️ FORSIGTIG! FARE FOR

KVAESTELSER! Børn må ikke være alene med produktet og uden opsyn. Produktet er ikke et legetøj eller klatreudstyr.

Vær opmærksom på, at ingen, især ikke børn, klatrer på eller læner sig op ad produktet.

Produktet kan miste balancen og vælte. Dette kan også medføre tingskader.

⚠ FORSIGTIG! FARE FOR KVÄSTELSER! Sørg for at produktet står i stabil ligevægt på en fast overflade. Før produktet tages i brug: Anbring mindst 110 kg på krydssoklen 1 2 som kontravægt. Anvend altid produktet sammen med 4 fortovsfliser med en størrelse på ca. 50 x 50 x 4 cm (ikke en del af leveringsomfanget). I modsat fald kan produktet vælte. Dette kan også medføre tingskader.

⚠ FORSIGTIG! FARE FOR KVÆSTELSER! Produktet må ikke flyttes, når det er slået op. Klap altid parasollen 10 sammen og træk armen tilbage. I modsat fald kan produktet komme ud af balance og vælte. Dette kan også medføre tingskader.

⚠ FORSIGTIG! BRANDFARE!

Anvend ikke produktet i nærheden af åben ild eller strålevarmere.

■ Anbring produktet på en stabil, lige overflade.
Før hvert brug skal det kontrolleres om produktet er stabilt.

⚠ FORSIGTIG! FARE FOR KVÆSTELSER! Sørg for at ingen personer opholder sig i nærheden, när du åbner og lukker produktet.

⚠ FORSIGTIG! FARE FOR KVÆSTELSER! Udvis forsigtighed når produktet slås op og klappes sammen. I modsat fald kan du kvæste eller klemme fingrene.

Før hver anvendelse skal du kontrollere om parasollen 10 er fast forbundet til den nederste stangdel 3 på plade-parasolfoden.

Klap produktet sammen, hvis der er tegn på at vinden tiltager eller der er kraftige regnbyger på vej.

■ Anvend aldrig produktet som beskyttelse mod dårligt vejr.
■ Produktet må ikke være uden opsyn, när det er slået op. Ved pludselige vindstød kan der opstå skader.
Klap produktet sammen i blæsevejr, sne- eller regnvejr.
Hæng ikke genstande (fx klæder) på produktet.

Bemærk: Ved montering er der behov for et arbejdsområde, der er mindst 16 m² stort og 4 m i diameter.

Bemærk: Om muligt skal du bede en anden person om hjælp til monteringen.

●Monter plade-parasolfoden

Beskrivelse Fig.

■ Sæt tværdrageren 2 på den anden tværdrager 1. B

Monter drejemekanismen 7 på tværdragerne 1 2. Sæt skruerne 4 og skiverne 6 på. Anvend den store unbrakonøgle 15 for at spænde skruerne 4.

Beskrivelse Fig.

Monter den nederste stangdel 3 på drejemekanismen 7. Sæt skruerne 5 og skiverne 6 på. Anvend den store unbrakonøgle 15 for at spænde skruerne 5.

Sæt låget 8 på afdækningen 9. Anbring de kombinerede dele 8 9 på drejemekanismen 7.

Læg fortovsfliserne (ikke en del af leveringsomfanget) ligeligt fordelt på tværdragerne 1 2.

●Montering af parasol

Beskrivelse Fig.

■ Anbring afdækningshylsen 11 på den nederste stangdel 3.

Sæt parasollen 10 ind i den nederste stangdel 3. Sæt skruen 12 i. Anvend den lille unbrakonøgle 14 for at spænde skruen 12.

E

- Slå produktet op

Beskrivelse Fig.

Lås højdeindstillingshåndtaget op ved at trykke det ind. Flyt højdeindstillingshåndtaget F opad og lås det i den sidste position ved at slippe håndtaget.

■ Sæt gearet 13 ind i høj-deindstillingshåndtaget. F

Beskrivelse Fig.

- Åbn burrelukningen, og træk først parasolpindene let fra hinanden. Stoffet kan evt. klæbe lidt sammen.

■ Drej gearet med uret indtil overdelen er helt G åben.

●Drejning af produkt

Beskrivelse Fig.

■ Tryk på fodpedalen (på drejemekanismen 7).

■ Drej produktet til den ønskede position. H

■ Slip fodpedalen for at fiksere positionen.

●Vipning af produktet

Beskrivelse Fig.

Løsn højdeindstillingshåndtaget og flyt det nedad indtil den ønskede vinkel er nået.

⚠️ FORSIGTIG! FARE FOR

KVÄSTELSER! Produktet må ikke vippes ved kraftig vind. Produktet kan vælte. Dette kan også medføre tingskader.

- Sammenklapning af produktet

Beskrivelse Fig.

Lås højdeindstillingshåndtaget op ved at trykke det ind. Flyt højdeindstillingshåndtaget J nedad og lås det i den sidste position ved at slippe håndtaget.

Beskrivelse Fig.

■ Drej gearet 13 mod uret indtil produktet er J helt klappet sammen.
■ Tryk på højdeindstillingshåndtaget for at läse det op. Flyt højdeindstillingshåndtaget K helt ned. Slip højdeindstillingshåndtaget for at läse produktet.
■ Produktet sikres med burrelukningen. L
■ Anvend overdækningen 17 for at beskytte - produktet.
Brug forlængerstængerne 16 til at anbringe overdækningen 17.

Beskrivelse Fig.

■ Sæt forlængerstængerne 16 M sammen.
■ Burrelukningen på overdækningen 17 M åbnes.
■ Stik forlængerstængerne 16 ind i og løft overdækningen 17 over parasollen 10.
Luk burrelukningen på overdækningen 17.

Afmontering af overdækning

■ Burrelukningen på overdækningen 17 åbnes. Brug forlængerstængerne 16 til at afmontere overdækningen 17.

●Montering/afmontering af gear

Beskrivelse Fig.

Ret åbningen i gearet 13 mod stiften på gearholderen. Pres gearet 13 på holderen til stiften klikker fast i åbningen.

■ Anvend et spidst værktøj (skruetrækker eller stift) til at trykke på P stiften og låse gearet 13 op.

■ Rengør produktet med en let fugtig, fnugfri klud.
■ Opbevar produktet ved stuetemperatur på et køligt, tørt sted. Undgå at opbevare produktet i et opvarmet lokale.

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

●Garanti

Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

De får 3 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 3 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet – efter vores valg – af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas.

Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger:

Opbevar kassebon og artikelnummer (IAN 384195_2107) som købsdokumentation, så disse kan fremlægges på forespørgsel. Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået.
