HG06996 - Napernyő Livarno Lux - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen HG06996 Livarno Lux PDF formátumban.
| Termék típusa | Oldalkaros napernyő (oldalkaros lábú napernyő) |
| Márka | Livarno Lux |
| Modell | HG06996 |
| Napernyő méretei | Kb. 238 x 300 x 241 cm (H × Mé × M) |
| Láb méretei (kereszt alakú talp) | Kb. 90 x 90 cm (H × Sz) |
| Szükséges ellensúly | 4 db kb. 50 x 50 x 4 cm-es járólap (nem tartozék), összesen legalább 110 kg |
| Meghajtás | Kézi (kurbli) |
| Fő funkciók | Nyitás/zárás kurbli segítségével, 360°-os forgatás (pedál), állítható dőlésszög |
| Döntésmechanizmus | Magasságállító kar kioldással |
| Forgatás | Pedál a forgó mechanizmuson |
| Védőhuzat | Tartozék, hosszabbítókkal a felhelyezéshez |
| Karbantartás és tisztítás | Enyhén nedves, szöszmentes ruhával tisztítsa |
| Téli tárolás | Hűvös, száraz helyen, fűtött helyiségeket kerülve |
| Használat szélben | Zárja be a napernyőt, amint erősödik a szél vagy eső esetén; ne használja időjárás elleni védelemre |
| Biztonsági utasítások | Ne hagyja felügyelet nélkül gyermekeket, ne másszon rá, ne akasszon rá tárgyakat, csak szilárd és sík felületen használja |
| Pótalkatrészek | A garancia időtartama alatt elérhetők |
| Garancia | 3 év a vásárlás napjától, kiterjed az anyag- és gyártási hibákra (a szokásos elhasználódást kivéve) |
| Referenciaszám (IAN) | 384195_2107 |
Gyakran ismételt kérdések - HG06996 Livarno Lux
Felhasználói kérdések a következőről HG06996 Livarno Lux
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Napernyő PDF formátumban ingyenesen! Találja meg kézikönyvét HG06996 - Livarno Lux és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HG06996 márka Livarno Lux.
HASZNÁLATI ÚTMUTATÓ HG06996 Livarno Lux
Használati- és biztonsági utasítások
SI
KOTNI SONČNIK
Navodila za montažo in varnost

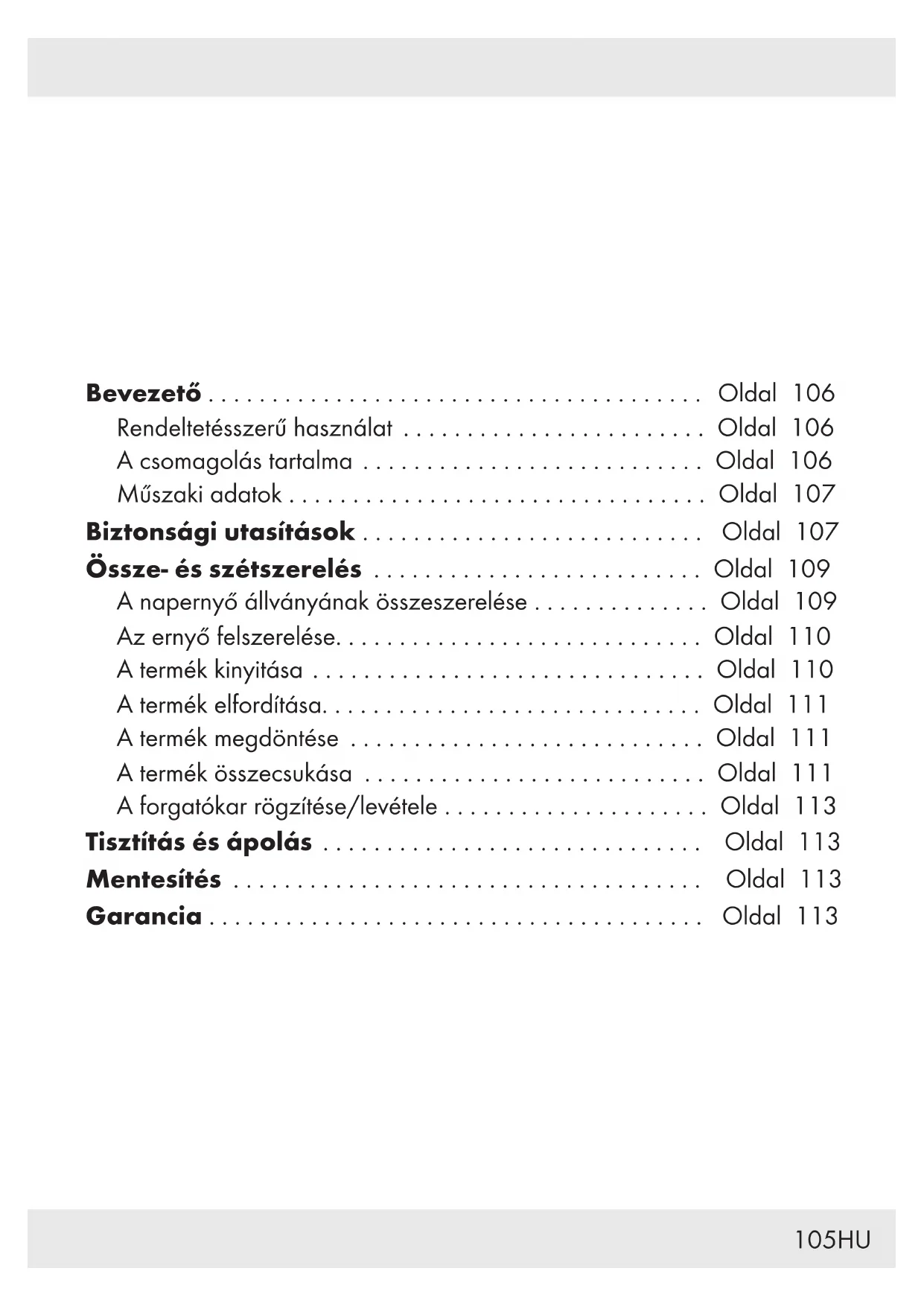

Rendeltetésszerű használat .... Oldal 106
A csomagolás tartalma .... Oldal 106
Műszaki adatok .... Oldal 107
Biztonsági utasítások .... Oldal 107
Össze- és szétszerelés .... Oldal 109
A napernyő állványának összeszerelése .... Oldal 109
Az ernyő felszerelése. .... Oldal 110
A termék kinyitása .... Oldal 110
A termék elfordítása. .... Oldal 111
A termék megdöntése .... Oldal 111
A termék összecsukása .... Oldal 111
A forgatókar rögzítése/levétele .... Oldal 113
Tisztítás és ápolás Oldal 113
Mentesítés .... Oldal 113
Garancia Oldal 113
NAPERNYŐ
Bevezető
Gratulálunk új termékének vásárlása alkalmából. Ezzel egy magas minőségű termék mellett döntött. Az első üzembevétel előtt ismerkedjen meg a készülékkel. Ehhez figyelmesen olvassa el a következő Használati utasítást és a biztonsági tudnivalókat. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. Örizze meg ezt az útmutatót egy biztos helyen. A termék harmadik félnek történő továbbadása esetén mellékelje a termék a teljes dokumentációját is.
●Rendeltetésszerű használat
A termék napsütés elleni védelemre használható. Ettől eltérő használati mód vagy a termék módosítása tilos, és sérülésekhez és/vagy a termék károsodásához vezethet. A gyártó nem vállal felelősséget a termék rendeltetésszerű használatától eltérő alkalmazásból adódó károkért. A termék üzleti célra nem használható.
●A csomagolás tartalma
Ellenőrizze a csomagolás teljességét és az alkatrészek kifogástalan állapotát. Amennyiben a csomagolás hiányos, ne szerelje össze a terméket.
1 xKeresztrúd(keresztartó elem)
2 1xKeresztrúd(keresztartó elem)
3 1x Alsó rúdelem
4 4x Csavar (M10 x 25 mm)
5 4x Csavar (M10 x 20 mm)
6 8xAlátét
(∅ 10 mm)
7 1x Forgómechanizmus
8 1xFedő
(a forgómechanizmushoz)
9 1x Fedősapka (a forgómechanizmushoz)
10 1x Ernyő (ernyőrúddal)
11 1x Fedőhüvely (az alsó rúdelemhez)
12 1x Csavar (M6 x 15 mm)
13 1x Forgatókar
14 1x Imbuszkulcs - kicsi
15 1x Imbuszkulcs - nagy
16 1x Hosszabbítórúd
17 1x Védőhuzat
Müszaki adatok
Méretek
Napernyő: Kb. 238 x 300 x
241 cm (Sz x Mé x
Ma)
Ernyőállvány: Kb. 90 x 90 cm
(H × Sz)
Biztonsági utasítások
HASZNÁLAT ELŐTT OLVASSA VÉGIG AZ ÖSSZES BIZTONSÁGI ÉS ÖSSZESZERELÉSI UTASÍTÁST! ÓRIZZE MEG EZT A DOKUMENTUMOT EGY BIZTONSÁGOS HELYEN!
FIGYELMEZTETES
ÉLET- ÉS
BALESETVESZÉLY
GYERMEKEK,
KISGYERMEKEK
SZÁMÁRA! Ne hagyja a
gyermekeket a csomagolóanyagokkal és a termékkel egyedül és felügyelet nélkül. A csomagolóanyagok életveszélyesek lehetnek, fulladást és fojtást okozhatnak. A gyermekek gyakran alábecsülik a kockázatokat. A gyermekeket mindig tartsa távol a terméktől. A termék nem játékszer.
⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY!
Győződjön meg arról, hogy minden rész sértetlenül és szakszerűen van-e felszerelve. Ha a termék hibásan van összeszerelve, az balesetveszéllyel jár. A sérült alkatrészek befolyásolják a termék biztonságát és a használatát.
⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY! Ne
hagyja, hogy a gyermekek felügyelet nélkül. a termékkel játszanak. A termék nem mászóka és nem játékszer. Ügyeljen arra, hogy senki ne másszon a termékre és ne dőljön neki, különösen a gyermekek. A termék elvesztheti az egyensúlyát és felborulhat. Ez is anyagi károkhoz vezethet.
⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY!
Gondoskodjon arról, hogy a termék stabil felületen, egyensúlyban álljon. A termék használata előtt: Ellensúlyként helyezzen legalább 110 kg súlyt a kereszttartó elemekre 1 2. Használja együtt 4 darab járólappal, melyek mérete kb. 50 x 50 x 4 cm (nincs mellékelve). Máskülönben a termék felborulhat. Ez is anyagi károkhoz vezethet.
⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY! Ne
mozgassa a terméket nyitott állapotban. Mindig csukja össze az ernyőt 10 és húzza vissza a kart. Különben a termék elvesztheti az egyensúlyát és felborulhat. Ez is anyagi károkhoz vezethet.
⚠ VIGYÁZAT! TÜZVESZÉLY!
Soha ne tegye a terméket nyílt lángok vagy hősugárzók közelébe.
■ Helyezze a terméket egy szilárd, stabil felületre.
■ Minden egyes használat előtt ellenőrizze a termék stabilitását.
⚠ VIGYÁZAT!
SÉRÜLÉSVESZÉLY! A termék kinyitása és lecsukása előtt győződjön meg arról, hogy nincsenek-e a közelben más személyek.
⚠ VIGYÁZAT!
SÉRÜLÉSVESZÉLY! A termék kinyitása és összecsukása során legyen elővigyázatos. Különben ujjai becsípődhetnek vagy beszorulhatnak.
■ Minden használat előtt ellenőrizze, hogy az ernyő 10 szorosan össze van-e kapcsolva az ernyőállvány alsó rúdelemével 3.
Csukja össze a terméket, ha a szélsebesség növekedni kezd, vagy ha zivatarok közelednek.
A terméket soha ne használja a kedvezőtlen időjárási viszonyok elleni védelemre.
A terméket kinyitott állapotban ne hagyja felügyelet nélkül. A váratlanul feltámadó szél károkat okozhat.
Csukja össze a terméket szeles, havas vagy esős idő esetén.
■ Ne akasszon semmilyen tárgyat (pl. ruhákat) a termékre.
-Össze- és szétszerelés
Megjegyzés: Az
összeszereléshez egy legalább 16 m² méretű és 4 m átmérőjű területre van szükség.
Megjegyzés: Az
összeszereléshez vegye igénybe egy második személy segítségét.
●A napernyő állványának összeszerelése
Leírás Ábra
Válassza le az alsó rúdelemet 3 az 10.
Illessze rá a
keresztrudat 2 a másik B
keresztrúdra 1.
Helyezze rá a forgómechanizmust 7 a keresztrúdra 1 2. Helyezze be a csavarokat 4 és az alátéteket 6. A nagy méretű imbuszkulcs 15 segítségével húzza meg a csavarokat 4.
Leírás Ábra
■ Szerelje rá az alsó rúdelemet 3 a forgómechanizmusra 7. Illessze be a csavarokat 5 és az alátéteket 6. A nagy méretű imbuszkulcs 15 segítségével húzza meg a csavarokat 5.
B
Tegye rá a fedőt 8 a fedősapkára 9. Az összeállított elemeket 8 9 helyezze rá a forgómechanizmusra 7.
C
■ Helyezze rá a járólapokat (nincsenek mellékelve) egyenletesen az összeszerelt keresztrudakra 1 2.
C
Az ernyő felszerelése
Leírás Ábra
■ Helyezze rá a fedőhüvelyt 11 az alsó D rúdelemre 3.
■ Helyezze be az ernyőt 10 az alsó rúdelembe 3. Tegye be a csavart 12. Az kis E méretű imbuszkulcs 14 segítségével húzza meg a csavart 12.
●A termék kinyitása
Leírás Ábra
Nyomja meg a magasságállító kart a kioldásához. Mozgassa a magasságállító kart F felfelé, majd engedje fel a legutolsó pozícióban a rögzítéshez.
■ Helyezze be a forgatókart 13 a F magasságallító karba.
Leírás Ábra
Nyissa ki a tépőzárat, és először húzza szét kissé a küllőket. Az -anyag kissé egymáshoz tapadhat.
Fordítsa el a forgatókart az óramutató járásával megegyező irányban, amíg a felső rész teljesen nyitott állapotban nem lesz.
●A termék elfordítása
Leírás Ábra
Lépjen rá a pedálra (a forgómechanizmuson H 7).
■ Forgassa a terméket, mozgassa a kívánt H pozícióba.
A pozíció rögzítéséhez engedje fel a pedált.
●A termék megdöntése
Leírás Ábra
Oldja ki a magasságállító kart, majd mozgassa lefelé, I amíg a kívánt szöget el nem éri.
⚠ VIGYÁZAT!
SÉRÜLÉSVESZÉLY! Erős szélben ne döntse meg a terméket. A termék eldölhet. Ez is anyagi károkhoz vezethet.
●A termék összecsukása
Leírás Ábra
Nyomja meg a magasságállító kart a kioldásához. Mozgassa a magasságállító kart J lefelé, majd engedje fel a legutolsó pozícióban a rögzítéshez.
Leírás Ábra
Fordítsa el a forgatókart
13 óramutató járásával
ellenkező irányban,
amíg a termék rész
teljesen lecsukott
állapotban nem lesz.
■ Nyomja meg a magasságállító kart a kioldáshoz. Tolja le a magasságállító kart teljes mértékben. A termék lezárásához engedje fel a magasságállító kart.
Rögzítse a terméket a tépőzár segítségével.
A termék megóvása érdekében használja a - védőhuzatot 17.
A védőhuzat
felhúzásához
17 használja a
hosszabbítórudat 16.
Leírás Ábra
Dugja össze a hosszabbítórudat 16. M
Nyissa ki a védőhuzat M
17 tépőzárját.
■ Vezesse be a hosszabbítórudat 16 majd emelje a védőhuzatot 17 az ernyő 10 fölé. N
■ Csukja össze a
védőhuzat 17
○
tépőzárját.
A védőhuzat levétele
Nyissa ki a védőhuzat 17 tépőzárját. A védőhuzat 17 levételéhez használja a hosszabbítórudat 16.
●A forgatókar rögzítése/levétele
Leírás Ábra
Illessze a forgatókar nyílását a forgatókar 13 tartójának a csapszegéhez. Tolja rá a forgatókart 13 a tartóra, amíg a csapszeg be nem rögzül a nyílásba.
Használjon egy hegyes végű szerszámot (csavarhúzót vagy tollat), mellyel P benyomhatja a csapszeget a forgatókar 13 kioldásához.
●Tisztítás és ápolás
A termék tisztítását egy nedves, szöszmentes ruhával végezze.
A terméket télen tárolja hűvös,őrizze meg a pénztári blokkot. Ez száraz helyen. Lehetőleg ne tárolja a terméket fűtött helyiségben. a bizonylat szükséges a vásárlás tényének az igazolásához.
●Mentesítés
A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.
A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.
●Garancia
A terméket szigorú minőségi előírások betartásával gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük. Ha a terméken hiányosságot tapasztal, akkor a termék eladójával szemben törvényes jogok illetik meg Önt. Ezeket a törvényes jogokat a következőkben ismertetett garancia vállalásunk nem korlátozza.
A termékre 3 év garanciát adunk
a vásárlás dátumától számítva.
A garanciális idő a vásárlás dátumával kezdődik. Kérjük, jól
„őrizze meg a pénztári blokkot. Ez a bizonylat szükséges a vásárlás tényének az igazolásához.
Ha a termék vásárlásától számított 3 éven belül anyag-vagy gyártási hiba merül fel, akkor a választásunk szerint a terméket ingyen megjavítjuk vagy kicseréljük. A garancia megszűnik, ha a terméket megrongálták, nem szakszerűen kezelték vagy tartották karban.
A garancia az anyag- vagy gyártáshibákra vonatkozik. A garancia nem terjed ki azokra a termékrészekre, melyek normal kopásnak vannak kitéve és ezért fogyóeszköznek tekinthetők (pl. elemek), vagy a törékeny részekre sérülésére, pl. kapcsolók, akkuk, vagy üvegből készült részek.
Garanciális ügyek lebonyolítása
Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:
Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 384195_2107) a vásárlás tényének az igazolására.
Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.
Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.
A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.
Szerviz
HU Szerviz Magyarország
Tel.:0680021536
E-mail:owim@lidl.hu
