HG06996 - Parasol Livarno Lux - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis HG06996 Livarno Lux in PDF-formaat.
| Producttype | Uitbouwparasol (parasol met zijwaartse voet) |
| Merk | Livarno Lux |
| Model | HG06996 |
| Afmetingen parasol | Ca. 238 x 300 x 241 cm (L × B × H) |
| Afmetingen voet (kruisvoet) | Ca. 90 x 90 cm (L × B) |
| Benodigd contragewicht | 4 bestratingtegels van ca. 50 x 50 x 4 cm (niet inbegrepen), dus minimaal 110 kg |
| Bediening | Handmatig (kruk) |
| Belangrijkste functies | Openen/sluiten met kruk, 360° rotatie (pedaal), verstelbare helling |
| Kantelmechanisme | Hoogteverstellingshendel met ontgrendeling |
| Rotatie | Pedaal op het draaimechanisme |
| Beschermhoes | Inbegrepen met verlengstukken voor plaatsing |
| Onderhoud en reiniging | Reinigen met een licht vochtige, pluisvrije doek |
| Winteropslag | Op een koele, droge plaats, vermijd verwarmde ruimtes |
| Gebruik bij wind | Sluit de parasol zodra de wind opsteekt of bij regenbuien; niet gebruiken als bescherming tegen weersinvloeden |
| Veiligheidsinstructies | Laat kinderen niet onbeheerd, klim niet, hang geen voorwerpen op, gebruik alleen op een stevige, vlakke ondergrond |
| Onderdelen | Beschikbaar gedurende de garantieperiode |
| Garantie | 3 jaar vanaf aankoopdatum, dekt materiaal- en fabricagefouten (normale slijtage uitgezonderd) |
| Referentienummer (IAN) | 384195_2107 |
Veelgestelde vragen - HG06996 Livarno Lux
Gebruikersvragen over HG06996 Livarno Lux
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Parasol in PDF-formaat gratis! Vind uw handleiding HG06996 - Livarno Lux en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HG06996 van het merk Livarno Lux.
GEBRUIKSAANWIJZING HG06996 Livarno Lux
Montage- en veiligheidsinstructies
PL
GUARDA-SOL
Beoogd gebruik.... Pagina 36
Leveringsomvang ...... Pagina 36
Technische gegevens.... Pagina 37
Veiligheidstips.... Pagina 37
Montage/demontage.... Pagina 39
Tegelstandaard van de parasol monteren.... Pagina 39
Parasol installeren ...... Pagina 40
Product openen ...... Pagina 40
Product draaien ...... Pagina 41
Product kantelen.... Pagina 41
Product sluiten ...... Pagina 41
Slinger bevestigen/verwijderen.... Pagina 43
Schoonmaken en onderhoud.... Pagina 43
Afvoer ...... Pagina 43
Garantie ...... Pagina 43

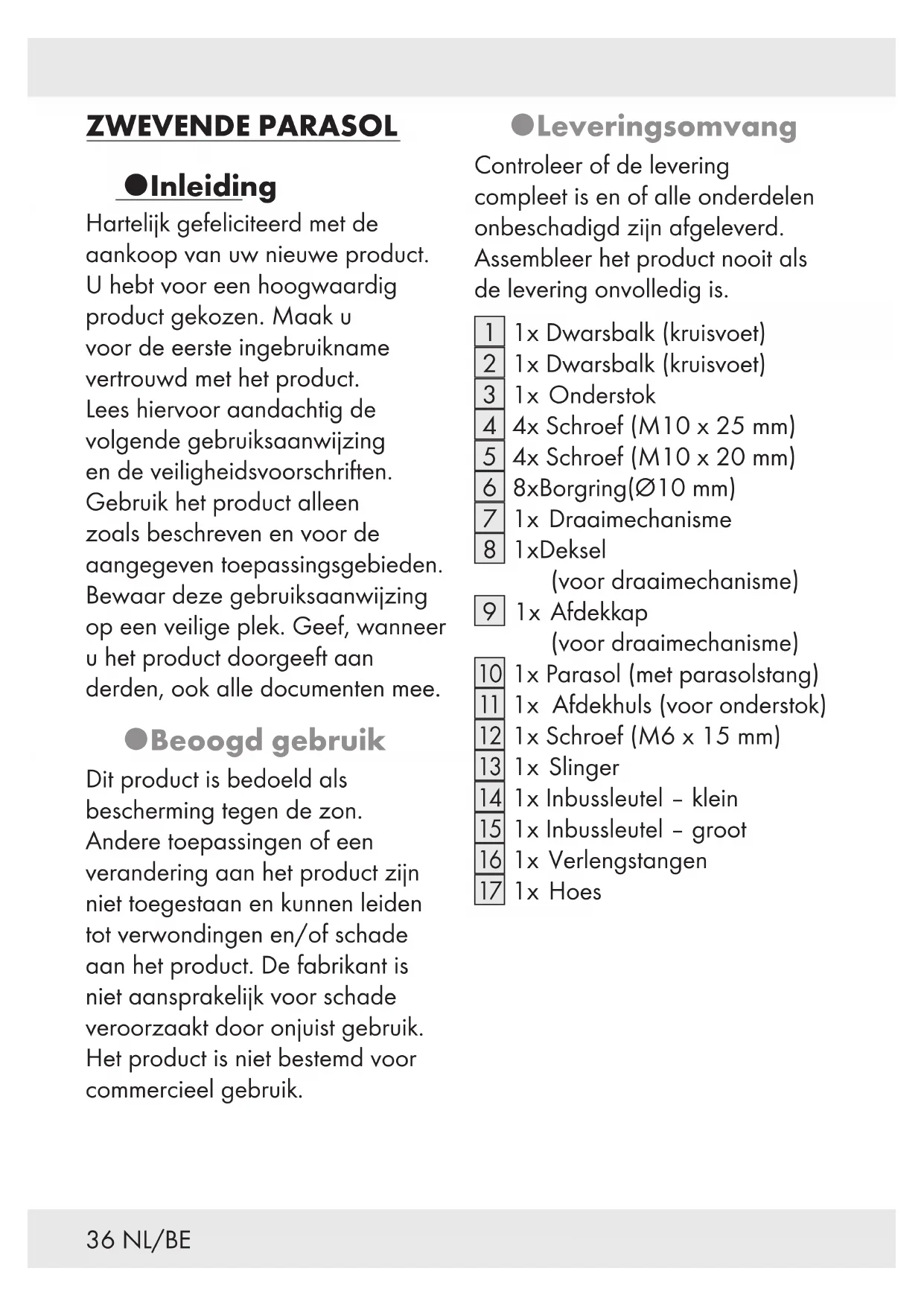

ZWEVENDE PARASOL
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee.
- Beoogd gebruik
Dit product is bedoeld als bescherming tegen de zon. Andere toepassingen of een verandering aan het product zijn niet toegestaan en kunnen leiden tot verwondingen en/of schade aan het product. De fabrikant is niet aansprakelijk voor schade veroorzaakt door onjuist gebruik. Het product is niet bestemd voor commercieel gebruik.
Leveringsomvang
Controleer of de levering compleet is en of alle onderdelen onbeschadigd zijn afgeleverd. Assembleer het product nooit als de levering onvolledig is.
1 x Dwarsbalk (kruisvoet)
2 1x Dwarsbalk (kruisvoet)
3 | 1x Onderstok
4 4x Schroef (M10 x 25 mm)
5 4x Schroef (M10 x 20 mm)
6 8xBorgring(∅10 mm)
7 1x Draaimechanisme
8 1xDeksel
(voor draaimechanisme)
9 1x Afdekkap (voor draaimechanisme)
10 1x Parasol (met parasolstang)
11 1x Afdekhuls (voor onderstok)
12 1x Schroef (M6 x 15 mm)
13 1x Slinger
14 1x Inbussleutel - klein
15 1x Inbussleutel - groot
16 1x Verlengstangen
17 1x Hoes
van de ca. 90 x 90 cm
parasol: (L x B)
Veiligheidstips
LEES VOOR GEBRUIK
ALLE VEILIGHEIDS- EN
MONTAGEAANWIJZINGEN!
BEWAAR DIT DOCUMENT OP
EEN VEILIGE PLAATS!
WAARSCHUWING!
LEVENSGEVAAR
EN KANS OP
ONGEVALLEN VOOR PEUTERS EN KINDEREN!
Laat kinderen nooit zonder toezicht alleen met het verpakkingsmateriaal en het product. Het
verpakkingsmateriaal is
levensgevaarlijk door de kans
op verstikking en verwurging.
Kinderen onderschatten de
risico's vaak. Houd kinderen
altijd uit de buurt van het
product. Dit product is geen
speelgoed.
⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!
Zorg ervoor dat alle onderdelen intact en op de juiste wijze gemonteerd zijn. Als het product onjuist gemonteerd is, bestaat er gevaar voor ongevallen. Beschadigde onderdelen kunnen de veiligheid en de functionaliteit van het product beïnvloeden.
⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!
Laat kinderen nooit zonder toezicht alleen met het product. Het product is geen klimrek of speelgoed. Let erop dat niemand, in het bijzonder kinderen, in het product klimt of er tegenaan leunt. Het product kan daardoor uit evenwicht raken en omvallen. Dat kan daardoor leiden tot materiële schade.
⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!
Zorg ervoor dat het product goed in evenwicht is en op een stevig oppervlak staat. Voordat u het product gebruikt: Plaats als contragewicht minimaal 110 kg op de kruisvoet 1 2. Gebruik het product altijd samen met 4 tegels met een afmeting van ca. 50 x 50 x 4 cm (niet meegeleverd). Doet u dit niet dan kan het product omvallen. Dat kan daardoor leiden tot materiële schade.
⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!
Verplaats het product nooit als het geopend is. Sluit altijd de parasol 10 en trek de arm naar achteren. Doet u dat niet dan kan het product kan uit evenwicht raken en omvallen. Dat kan daardoor leiden tot materiële schade.
⚠️ VOORZICHTIG!
BRANDGEVAAR! Zet het product nooit neer in de buurt van warmtebronnen of open vuur.
■ Plaats het product op een stevige, vlakke ondergrond.
■ Controleer voor ieder gebruik of het product stabiel staat.
⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!
Vergewis uzelf ervan dat er zich geen personen in de buurt bevinden als u het product opent of sluit.
⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!
Wees voorzichtig als u dit product opent of sluit. Doet u dat niet dan kunnen uw vingers bekneld of platgedrukt worden.
■ Controleer voor elk gebruik of de parasol 10 stevig verbonden is met de onderstok 3 die op de tegelstandaard van de parasol staat.
Sluit het product als het harder gaat waaien of er regenbuien met windvlagen naderen.
- Gebruik het product nooit als bescherming tegen slecht weer.
■ Laat het product nooit zonder toezicht als het geopend is. Onverwacht opstekende wind kan schade veroorzaken.
■ Sluit het product als het waait, sneeuwt of regent. - Hang geen voorwerpen (bijv. kleding) op aan het product.
● Montage/demontage
Tip: Voor de montage heeft u een werkoppervlak van minimaal 16 m² en een diameter van 4 m nodig.
Tip: Vraag, indien mogelijk, een tweede persoon om u te helpen bij de montage.
Tegelstandaard van de parasol monteren
Beschrijving Afb.
■ Maak de onderstok 3 los van de parasol 10.
A
Plaats de ene dwarsbalk 2 op de andere dwarsbalk 1.
B
■ Monteer het draaimechanisme 7 op de dwarsbalk 1 2. Breng schroeven 4 en borgringen 6 aan op hun plek. Gebruik de grote inbussleutel 15 om de schroeven 4 vast te draaien.
B
Beschrijving Afb.
Monteer de onderstok 3 op het draaimechanisme 7. Breng schroeven 5 en borgringen 6 aan op hun plek. Gebruik de grote inbussleutel 15 om de schroeven 5 vast te draaien.
B
Plaats het deksel 8 op de afdekkap 9. Plaats de samengevoegde delen 8 9 op het draaimechanisme 7.
C
Leg de stoeptegels (niet meegeleverd) gelijkmatig op de dwarsbalken 1 2 van de tegelstandaard.
C
●Parasol installeren
Beschrijving Afb.
■ Plaats de afdekhuls 11 op de onderstok 3.
D
■ Steek de parasol 10 in de onderstok 3. Steek de schroef 12 erin. Gebruik de kleine E inbussleutel 14 om de schroef 12 vast te draaien.
Product openen
Beschrijving Afb.
■ Ontgrendel de hoogte-instelhendel door erop te drukken. Trek de hoogte-instelhendel naar boven en vergrendel hem in de laatste stand door hem los te laten.
■ Steek de slinger 13 in de hoogte-instelhendel. F
Beschrijving Afb.
- Open de klittenbandsluiting en trek de ribben in het begin een beetje uit - elkaar. De stof kan een beetje aan elkaar vastgeplakt zitten.
Draai de slinger met de wijzers van de klok mee tot het bovenste deel helemaal geopend is.
●Product draaien
Beschrijving Afb.
■ Duw op het voetpedaal (op het H draaimechanisme 7).
Draai het product en zet het in de door u H gewenste stand.
■ Laat het voetpedaal los om deze stand vast te H zetten.
●Product kantelen
Beschrijving Afb.
Ontgrendel de hoogte-instelhendel en beweeg deze omlaag totdat I u de juiste hoek heeft gevonden.
⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!
Kantel het product niet als het hard waait. Het product kan omvallen. Dat kan daardoor leiden tot materiële schade.
●Product sluiten
Beschrijving Afb.
■ Ontgrendel de hoogte-instelhendel door erop te drukken. Duw de hoogte-instelhendel naar beneden en vergrendel hem in de laatste stand door hem los te laten.
Beschrijving Afb.
■ Draai de slinger 13 tegen de wijzers van de klok in tot het product volledig gesloten is.
Druk op de hoogte-instelhendel om deze te ontgrendelen. Duw de hoogte-instelhendel helemaal K naar beneden. Laat de hoogte-instelhendel los om het product te vergrendelen.
■ Maak het product goed dicht met de klittenbandsluiting.
- Gebruik de hoes 17 om het product te beschermen.
■ Gebruik de verlengstangen 16 om de hoes 17 aan te brengen. M
Beschrijving Afb.
■ Verbind de verlengstangen 16. M
■ Trek de ritssluiting van de hoes 17 open. M
■ Steek er de verlengstangen 16 in en trek de hoes 17 over de parasol 10. N
■ Sluit de ritssluiting van de hoes 17.
Hoes verwijderen
■ Trek de ritssluiting van de hoes 17 open. Gebruik de verlengstangen 16 om de hoes 17 te verwijderen.
●Slinger bevestigen/ verwijderen
Beschrijving Afb.
Lijn de opening van de slinger 13 uit met de pin van de slingerhouder. Schuif P de slinger 13 op de houder totdat de pin in de opening vastklikt.
Gebruik een spits werktuig (schroevendraaier of spijker) om op de pin te drukken en zo de slinger 13 te ontgrendelen.
●Schoonmaken en onderhoud
■ Maak het product schoon met een enigszins vochtig, pluisvrij doekje.
■ Bewaar het product 's winters op een koele, droge plaats.
Bewaar het product niet in een verwarmde ruimte.
tOp dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag
van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.
●Afvoer
De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.
●Garantie
Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.
Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.
De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.
Afwikkeling in geval van garantie
Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:
Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 384195_2107) als bewijs van aankoop bij de hand.
Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.
Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.
Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.
