HG06996 - Parasol Livarno Lux - Bezpłatna instrukcja obsługi

Typ produktu	Parasol przesunięty (parasol z przesuniętą stopą)
Marka	Livarno Lux
Model	HG06996
Wymiary parasola	Ok. 238 x 300 x 241 cm (dł. × gł. × wys.)
Wymiary stopy (podstawa krzyżowa)	Ok. 90 x 90 cm (dł. × szer.)
Wymagany przeciwwaga	4 płyty chodnikowe o wymiarach ok. 50 x 50 x 4 cm (nie dołączone), co daje co najmniej 110 kg
Napęd	Ręczny (korbka)
Główne funkcje	Otwieranie/zamykanie za pomocą korbki, obrót 360° (pedał), regulacja nachylenia
Mechanizm nachylania	Dźwignia regulacji wysokości z odblokowaniem
Obrót	Pedał na mechanizmie obrotowym
Pokrowiec ochronny	Dołączony z przedłużkami do zakładania
Konserwacja i czyszczenie	Czyścić lekko wilgotną, niestrzępiącą się szmatką
Przechowywanie zimowe	W chłodnym i suchym miejscu, unikać ogrzewanych pomieszczeń
Użytkowanie przy wietrze	Zamknąć parasol, gdy tylko zacznie wiać wiatr lub w przypadku ulewy; nie używać do ochrony przed niepogodą
Zasady bezpieczeństwa	Nie pozostawiać dzieci bez nadzoru, nie wspinać się, nie wieszać przedmiotów, używać tylko na twardej i równej powierzchni
Części zamienne	Dostępne przez okres gwarancji
Gwarancja	3 lata od daty zakupu, obejmuje wady materiałowe i produkcyjne (z wyłączeniem normalnego zużycia)
Numer referencyjny (IAN)	384195_2107

Często zadawane pytania - HG06996 Livarno Lux

Jaki rodzaj przeciwwagi jest wymagany dla parasola Livarno Lux HG06996?

Należy użyć co najmniej 4 płyt chodnikowych o wymiarach ok. 50 x 50 x 4 cm (nie dołączone) umieszczonych na podstawie krzyżowej, co daje łączną wagę co najmniej 110 kg. Gwarantuje to stabilność parasola.

Jak otwierać i zamykać parasol?

Otwieranie odbywa się przez obrót korbki zgodnie z ruchem wskazówek zegara po odblokowaniu dźwigni regulacji wysokości. Aby zamknąć, obróć korbkę w przeciwnym kierunku i zablokuj dźwignię w dolnej pozycji.

Czy mogę używać parasola przy silnym wietrze?

Nie, zabrania się używania produktu przy silnym wietrze lub podczas niepogody. Zawsze zamykaj parasol, gdy tylko zacznie wiać wiatr lub w przypadku ulewy, aby zapobiec przewróceniu.

Jak przechylić parasol?

Odblokuj dźwignię regulacji wysokości poprzez naciśnięcie, a następnie przesuń ją w dół do żądanego kąta. Uwaga: nie przechylaj produktu przy silnym wietrze.

Jak obrócić parasol?

Naciśnij pedał znajdujący się na mechanizmie obrotowym, obróć produkt do żądanej pozycji, a następnie zwolnij pedał, aby zablokować.

Jak czyścić i konserwować parasol?

Czyść parasol lekko wilgotną, niestrzępiącą się szmatką. Zimą przechowuj go w chłodnym i suchym miejscu, najlepiej nieogrzewanym. Użyj dołączonego pokrowca do ochrony.

Czy montaż parasola jest trudny?

Montaż wymaga powierzchni co najmniej 16 m² i zaleca się pomoc drugiej osoby. Postępuj zgodnie z instrukcją krok po kroku: złóż podstawę krzyżową za pomocą śrub, umieść płyty, a następnie zamontuj maszt i przymocuj parasol.

Co zrobić, jeśli brakuje jakiegoś elementu lub jest uszkodzony?

Przed montażem sprawdź kompletność opakowania. W przypadku braku lub uszkodzenia elementu nie montuj produktu i skontaktuj się z serwisem posprzedażowym (tel. [phone] dla Francji, 080071011 dla Belgii).

Jaki jest okres gwarancji parasola Livarno Lux?

Produkt objęty jest 3-letnią gwarancją od daty zakupu. Zachowaj paragon jako dowód zakupu. Gwarancja obejmuje wady materiałowe i produkcyjne, ale nie normalne zużycie.

Czy mogę zostawić parasol otwarty bez nadzoru?

Nie, nigdy nie zostawiaj parasola otwartego bez nadzoru. W przypadku nieoczekiwanego wiatru może się przewrócić i spowodować obrażenia lub szkody. Zawsze zamykaj go, gdy wychodzisz.

INSTRUKCJA OBSŁUGI HG06996 Livarno Lux

Wskazówki dotyczące montażu oraz bezpieczeństwa

CZ

LAMPOVÝ SLUNEČNÍK

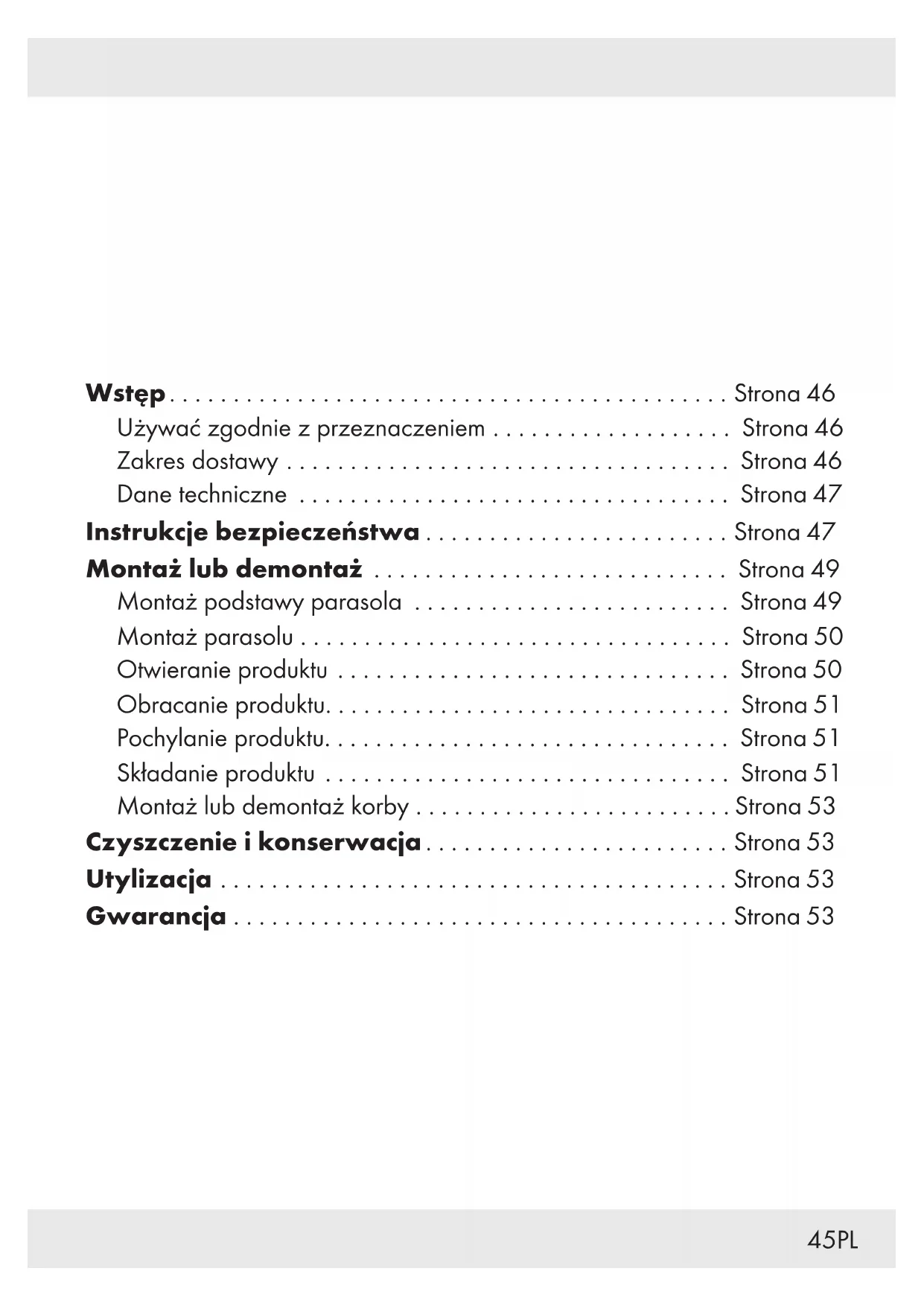

Używać zgodnie z przeznaczeniem ...... Strona 46

Zakres dostawy .... Strona 46

Dane techniczne ...... Strona 47

Instrukcje bezpieczeństwa .... Strona 47

Montaż lub demontaż .... Strona 49

Montaż podstawy parasola .... Strona 49

Montaż parasolu ...... Strona 50

Otwieranie produktu ...... Strona 50

Obracanie produktu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 51

Pochylanie produktu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 51

Składanie produktu ...... Strona 51

Montaż lub demontaż korby .... Strona 53

Czyszczenie i konserwacja.... Strona 53

Utylizacja ...... Strona 53

Gwarancja ...... Strona 53

GUARDA-SOL

Wstep

Gratulujemy Państwu zakupu nowego produktu. Zdecydowali się Państwo na zakup produktu najwyższej jakości. Przed uruchomieniem urządzenia po raz pierwszy zapoznaj się z nim. W tym celu przeczytaj uważnie poniższą instrukcję obsługi oraz wskazówki dotyczące bezpieczeństwa. Produkt należy użytkować w sposób tu opisany i zgodnie z określonym zakresem zastosowania. Należy przechowywać tę instrukcję w bezpiecznym miejscu. Przekazując produkt innej osobie, należy również przekazać wszystkie dokumenty.

- Używać zgodnie z przeznaczeniem

Produkt służy do ochrony przed stońcem. Każde inne użycie lub modyfikacja produktu są zabronione i mogą spowodować obrażenia ciała i / lub uszkodzenie produktu. Producent nie ponosi odpowiedzialności za szkody spowodowane niezgodnym z przeznaczeniem używaniem tej ostony.

Produkt nie jest przeznaczony do użytku komercyjnego.

●Zakres dostawy

Sprawdzić, czy dostawa jest kompletna i czy wszystkie części są w idealnym stanie. Nie montować produktu, jeśli dostawa nie jest kompletna.

1 x Belka krzyżaka (krzyżak podstawy)
2 1x Belka krzyżaka (krzyżak podstawy)
3 1x Drążek dolny
4 4x Śruba (M10 x 25 mm)
5 4x Śruba (M10 x 20 mm)
6 8x Podkładka (∅ 10 mm)
7 1x Mechanizm obrotowy
8 1x Pokrywa (mechanizmu obrotowego)
9 1xKołpak (mechanizmu obrotowego)
10 1x Parasol (z drążkiem parasola)
11 1x Ostona (drążka dolnego)
12 1x Śruba (M6 x 15 mm)
13 1x Korba
14 1x Klucz imbusowy - mały
15 1x Klucz imbusowy - duży
16 1x Przedłużka
17 1x Pokrowiec

●Dane techniczne

Wymiary

Parasol ok. 238 x

przeciwstoneczny:300 x 241 cm

(szer. x gł. x wys.)

Płyta podstawy

parasola: ok. 90 x 90 cm

(dł. X szer.)

Instrukcje bezpieczeństwa

PRZED UŻYCIEM PRZECZYTAĆ WSZYSTKIE INSTRUKCJE BEZPIECZEŃSTWA I MONTAŻU! TEN DOKUMENT NALEŻY PRZECHOWYWAĆ W BEZPIECZNYM MIEJSCU!

OSTRZEŻENIE!

RYZYKO

WYPADKU I

NIEBEZPIECZEŃSTWO UTRATY ŻYCIA DLA NIEMOWLĄT I MAŁYCH

DZIECI! Nigdy nie pozostawiać dzieci bez opieki z produktem lub materiałami pakunkowymi. Materiał opakowaniowy to ryzyko dla życia z powodu możliwości uduszenia i zadławienia. Dzieci często nie potrafią ocenić ryzyka. Dzieci należy trzymać z dala od produktu. Produkt nie jest zabawką.

⚠ OSTROŻNIE! RYZYKO

OBRAŻEŃ! Upewnić

się, że wszystkie części są nieuszkodzone i prawidłowo zmontowane. Nieprawidłowe zmontowanie produktu może spowodować obrażenia.

Uszkodzone części mogą negatywnie wpłynąć na bezpieczeństwo i funkcjonowanie produktu.

⚠ OSTROŻNIE! RYZYKO

OBRAŻEŃ! Nie pozostawiać dzieci bez opieki w pobliżu produktu. Produkt nie jest urządzeniem do wspinaczki lub zabawy. Upewniać się, że nikt, a zwłaszcza dziecko, nie wspina się na produkt ani się o niego nie opiera. Produkt może stracić równowagę i przewrócić się. Może to również spowodować szkody materialne.

⚠ OSTROŻNIE! RYZYKO OBRAŻEŃ! Upewniać się, że produkt stoi stabilnie na twardej powierzchni. Przed użyciem produktu: Na belkach krzyżaka podstawy 1 2 umieszczać obciążenie co najmniej 110 kg. Zawsze używać produktu razem z 4 płytami chodnikowymi o wymiarach około 50 x 50 x 4 cm (nie wchodzą w zakres dostawy). W przeciwnym razie produkt może się przewrócić. Może to również spowodować szkody materialne.

⚠ OSTROŻNIE! RYZYKO OBRAŻEŃ! Nie przenosić produktu, gdy jest otwarty. Zawsze zamykać parasol 10 i odciągać ramię do tyłu. W przeciwnym razie produkt może utracić równowagę i przewrócić się. Może to również spowodować szkody materialne.

⚠ OSTROŻNIE! ZAGROŻENIE POŻAROWE! Nigdy nie stawiać produktu w pobliżu otwartego ognia lub grzejników promiennikowych.

- Produkt ustawiać na gładkiej i równej powierzchni. - Przed każdym użyciem sprawdzić, czy produkt jest stabilny.

⚠ OSTROŻNIE! RYZYKO OBRAŻEŃ! Przed otwarciem i zamknięciem produktu upewniać się, że w pobliżu nie ma żadnych osób.

⚠ OSTROŻNIE! RYZYKO OBRAŻEŃ! Zachowywać ostrożność podczas otwierania i zamykania tego produktu. W przeciwnym razie palce mogą zostać ściśnięte lub zgniecione.

■ Przed każdym użyciem należy sprawdzić, czy parasol 10 jest mocno połączony z drążkiem dolnym 3 na stojaku parasola.

Zamykać produkt, gdy wiatr będzie wykazywał oznaki rosnącej prędkości lub w przypadku nadchodzącego porywistego deszczu.

Nigdy nie używać produktu jako ochrony przed złymi warunkami pogodowymi.
Nigdy nie pozostawiać produktu bez nadzoru, gdy jest otwarty. Może ulec uszkodzeniu w przypadku nieoczekiwanego porywu wiatru.
■ Składać produkt podczas wietrznej, śnieżnej lub deszczowej pogody.
Nie wieszać na produkcie żadnych przedmiotów (np. odzieży).

● Montaż lub demontaż

Rada: Do montażu potrzebna jest powierzchnia robocza co najmniej 16 m² i średnicy 4 m.

Rada: Jeśli to możliwe, poprosić drugą osobę o pomoc w montażu.

● Montaż podstawy parasola

Opis Rys.

Drążek dolny 3 odłączyć od parasolu A 10.
■ Belkę krzyżaka 2 umieścić na belce B krzyżaka 1.

Mechanizm obrotowy

7 umieścić na belkach krzyżaka 1
2. Włożyć śruby 4

wraz z podkładkami
6. Dużym kluczem imbusowym 15
dokręcić śruby 4.

B

Opis Rys.

Drążek dolny 3
przymocować
do mechanizmu
obrotowego 7.
Zamontować śruby 5
i podkładki 6. Dużym
kluczem imbusowym
15 dokręcić śruby 5.

■ Pokrywę 8 umieścić
na kotpaku 9.
Zmontowane elementy
8 9 umieścić
na mechanizmie
obrotowym 7.

Płyty chodnikowe

(brak w zestawie)

ułożyć równo na

zmontowanych belkach

krzyżaka 1 2.

C

● Montaż parasolu

Opis Rys.

Ostone 11 umieścić na drążku dolnym 3.
D

■ Parasol 10 osadzić w drążku dolnym 3.

Włożyć śrubę 12.

E

Małym kluczem

imbusowym 14

dokręcić śrubę 12.

- Otwieranie produktu

Opis Rys.

■ W celu odblokowania

nacisnąć dźwignię

regulacji wysokości.

Przesunąć dźwignię

F

regulacji wysokości

w góre i zwolnić, aby

zablokować w skrajnej

górnej pozycji.

Korbę 13 włożyć w
dźwignię regulacji
F
wysokości.

Opis Rys.

Otworzyć zapięcie

na rzep i najpierw

lekko rozsunąć pręty.

Materiał może być

trochę sklejony.

Obracać korbą

zgodnie z ruchem

wskazówek zegara, G

aż górna część będzie

całkowicie otwarta.

- Obracanie produktu

Opis Rys.

Nacisnąć pedał nożny

(na mechanizmie H

obrotowym 7).

Obrócić produkt i

ustawić w żądanej H

pozycji.

Zwolnić pedał nożny,

aby zablokować w H

ustawionej pozycji.

●Pochylanie produktu

Opis Rys.

Poluzować dźwignię

regulacji wysokości i przesunąć w dół, aż do I

uzyskania żądanego kąta.

⚠ OSTROŻNIE! RYZYKO

OBRAŻEŃ! Nie przechylac produktu przy silnym wietrze.

Produkt może się przewrócić.

Może to również spowodować szkody materialne.

- Składanie produktu

Opis Rys.

■ W celu odblokowania

nacisnąć dźwignię

regulacji wysokości.

Dźwignię regulacji

wysokości przesuniąc w dół i zwolnić, aby

zablokować w skrajnej

dolnej pozycji.

Opis Rys.

■ Obracać korbą 13 przeciwnie do ruchu wskazówek zegara, J aż produkt zostanie całkowicie zamknięty.

Nacisnąć dźwignię regulacji wysokości, aby ją odblokować. Dźwignię regulacji wysokości przesunąć całkowicie w dół. Zwolnić dźwignię regulacji wysokości, aby zablokować produkt.

■ Zabezpieczyć produkt za pomocą zapięcia na L rzep.

Do ochrony produktu należy używać - pokrowca 17.

■ Pokrowiec 17 należy zamocować za pomocą drązków przedłużających 16. M

Opis Rys.

Drążki przedłużające 16 złożyć w jedną M całość.

■ Otworzyć zamek błyskawiczny pokrowca M 17.

Włożyć drążki przedłużające 16 i unieść pokrowiec 17 nad parasolem 10.

Zamknąć zamek błyskawiczny pokrowca O 17.

Zdejmowanie pokrowca

■ Otworzyć zamek błyskawiczny pokrowca 17. Za pomocą drążków przedłużających 16 zdjąć pokrowiec 17.

● Montaż lub demontaż korby

Opis Rys.

Otwór w korbie 13 dopasować do sworznia uchwytu korby. Korbę 13 wsunąć w uchwyt, aż sworzeń zatrzaśnie się w otworze.

■ Za pomocą szpiczastego narzędzia (śrubokręta lub kołka) wcisnąć kołek i odblokować korbę 13.

●Czyszczenie i konserwacja

- Produkt należy czyścić lekko zwilżoną, niestrzępiącą się ściereczką. - W okresie zimowym produkt należy przechowywać w chłodnym i suchym miejscu. Unikać przechowywania produktu w ogrzewanym pomieszczeniu.

●Utylizacja

Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Informacji na temat możliwości utylizacji wyeksploatowanego produktu udziela urząd gminy lub miasta.

Gwarancja

Produkt wyprodukowano według wysokich standardów jakości i poddano skrupulatnej kontroli przed wysytką. W przypadku wad produktu nabywcy przystugują ustawowe prawa. Gwarancja nie ogranicza ustawowych praw nabywcy produktu.

Produkt objęte jest 3 gwarancją, licząc od daty zakupu. Gwarancja wygasa w razie zawinionego przez użytkownika uszkodzenia produktu, niewłaściwego użycia lub konserwacji.

W przypadku wystąpienia w ciągu 3 lat od daty zakupu wad materiałowych lub fabrycznych, dokonujemy - według własnej oceny - bezpłatnej naprawy lub wymiany produktu.

Świadczenie gwarancyjne obejmuje wady materiałowe i fabryczne. Gwarancja nie obejmuje części produktu ulegających normalnemu zużyciu, uznawanych za części zużywalne (np. baterie) oraz uszkodzeń części łamliwych, np. przełączników, akumulatorów lub wykonanych ze szkła.

Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.

Sposób postępowania w przypadku naprawy gwarancyjnej

Aby zapewnić szybkie rozpatrzenie Państwa wniosku, prosimy stosować się do następujących wskazówek:

Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (IAN 384195_2107) jako dowód zakupu.

Numery artykułów można znaleźć na tabliczce znamionowe, na grawerunku, na stronie tytułowej jego instrukcji (na dole po lewej stronie) lub jako naklejkę na stronie odwrotnej lub spodniej.

W razie wystąpienia błędów w działaniu lub innych wad, należy skontaktować się najpierw z wymienionym poniżej działem serwisowym telefonicznie lub pocztą elektroniczną.

Produkt uznany za uszkodzony można następnie z dołączeniem dowodu zakupu (paragonu) i podaniem, na czym polega wada i kiedy wystąpiła, przestać bezpłatnie na podany Państwu adres serwisu.

Serwis

PL Serwis Polska

Tel.:[phone]

E-Mail:[e-mail]
