Typ výrobku	Vyklápěcí slunečník (slunečník s bočním stojanem)
Značka	Livarno Lux
Model	HG06996
Rozměry slunečníku	Přibližně 238 x 300 x 241 cm (D × Š × V)
Rozměry nohy (křížový podstavec)	Přibližně 90 x 90 cm (D × Š)
Potřebná protiváha	4 dlažební desky o rozměrech cca 50 x 50 x 4 cm (nejsou součástí), tedy minimálně 110 kg
Pohon	Manuální (klikou)
Hlavní funkce	Otevírání/zavírání klikou, otáčení o 360° (pedál), nastavitelný sklon
Mechanismus sklonu	Páka pro nastavení výšky s odjištěním
Otáčení	Pedál na otočném mechanismu
Ochranný obal	Součástí balení s prodlužovacími díly pro nasazení
Údržba a čištění	Čistěte mírně navlhčeným hadříkem bez žmolků
Zimní skladování	Na chladném a suchém místě, vyhněte se vytápěným místnostem
Použití za větru	Zavřete slunečník, jakmile se zvedne vítr nebo při přeháňkách; nepoužívejte k ochraně před nepřízní počasí
Bezpečnostní pokyny	Nenechávejte děti bez dozoru, nešplhejte, nezavěšujte předměty, používejte pouze na pevném a rovném povrchu
Náhradní díly	Dostupné po dobu záruky
Záruka	3 roky od data nákupu, kryje materiálové a výrobní vady (kromě běžného opotřebení)
Referenční číslo (IAN)	384195_2107

Často kladené otázky - HG06996 Livarno Lux

Jaký typ protiváhy je potřeba pro slunečník Livarno Lux HG06996?

Musíte použít alespoň 4 dlažební desky o rozměrech cca 50 x 50 x 4 cm (nejsou součástí) umístěné na křížovém podstavci, což představuje celkovou hmotnost nejméně 110 kg. Tím je zajištěna stabilita slunečníku.

Jak otevřít a zavřít slunečník?

Otevírání se provádí otáčením kliky ve směru hodinových ručiček po odjištění páčky pro nastavení výšky. Pro zavření otáčejte klikou proti směru hodinových ručiček a zajistěte páčku v dolní poloze.

Mohu použít slunečník při silném větru?

Ne, je zakázáno používat výrobek při silném větru nebo při nepříznivém počasí. Vždy zavřete slunečník, jakmile se zvedne vítr nebo při přeháňkách, aby nedošlo k jeho převrácení.

Jak naklonit slunečník?

Odjistěte páčku pro nastavení výšky stisknutím a poté ji posuňte dolů do požadovaného úhlu. Pozor: nenaklánějte výrobek při silném větru.

Jak otočit slunečník?

Stiskněte pedál umístěný na otočném mechanismu, otočte výrobek do požadované polohy a poté pedál uvolněte pro zajištění.

Jak čistit a udržovat slunečník?

Čistěte slunečník mírně navlhčeným hadříkem bez žmolků. V zimě skladujte na chladném a suchém místě, nejlépe nevytápěném. Použijte přiložený obal k ochraně.

Je montáž slunečníku náročná?

Montáž vyžaduje plochu nejméně 16 m² a doporučuje se pomoc druhé osoby. Postupujte podle pokynů krok za krokem: sestavte křížový podstavec šrouby, umístěte desky, poté nainstalujte stojan a upevněte slunečník.

Co dělat, pokud některý díl chybí nebo je poškozen?

Před montáží zkontrolujte úplnost balení. V případě chybějícího nebo poškozeného dílu výrobek nesestavujte a kontaktujte poprodejní servis (tel. [phone] pro Francii, 080071011 pro Belgii).

Jaká je doba záruky na slunečník Livarno Lux?

Výrobek má záruku 3 roky od data nákupu. Uschovejte si pokladní doklad jako doklad o koupi. Záruka se vztahuje na materiálové a výrobní vady, nikoli na běžné opotřebení.

Mohu nechat slunečník otevřený bez dozoru?

Ne, nikdy nenechávejte slunečník otevřený bez dozoru. Při neočekávaném větru by se mohl převrátit a způsobit zranění nebo škody. Vždy jej zavřete, pokud se vzdalujete.

NÁVOD K OBSLUZE HG06996 Livarno Lux

Pokyny k montáži a bezpečnostní pokyny

SK

SLNEČNÍK

Použití v souladu s určením ...... Strana 56

Rozsah dodávky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 56

Technické údaje .... Strana 57

Bezpečnostní pokyny.... Strana 57

Montáž/Demontáž ...... Strana 59

Deskový stojan na slunečník. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 59

Instalace stínítka.... Strana 60

Otevřete výrobek ...... Strana 60

Otočení výrobku. Strana 61

Náklon výrobku .... Strana 61

Uzavření výrobku ...... Strana 61

Upevnění/odejmutí kliky ...... Strana 63

Čištění a péče. Strana 63

Zlikvidování. Strana 63

Záruka.... Strana 63

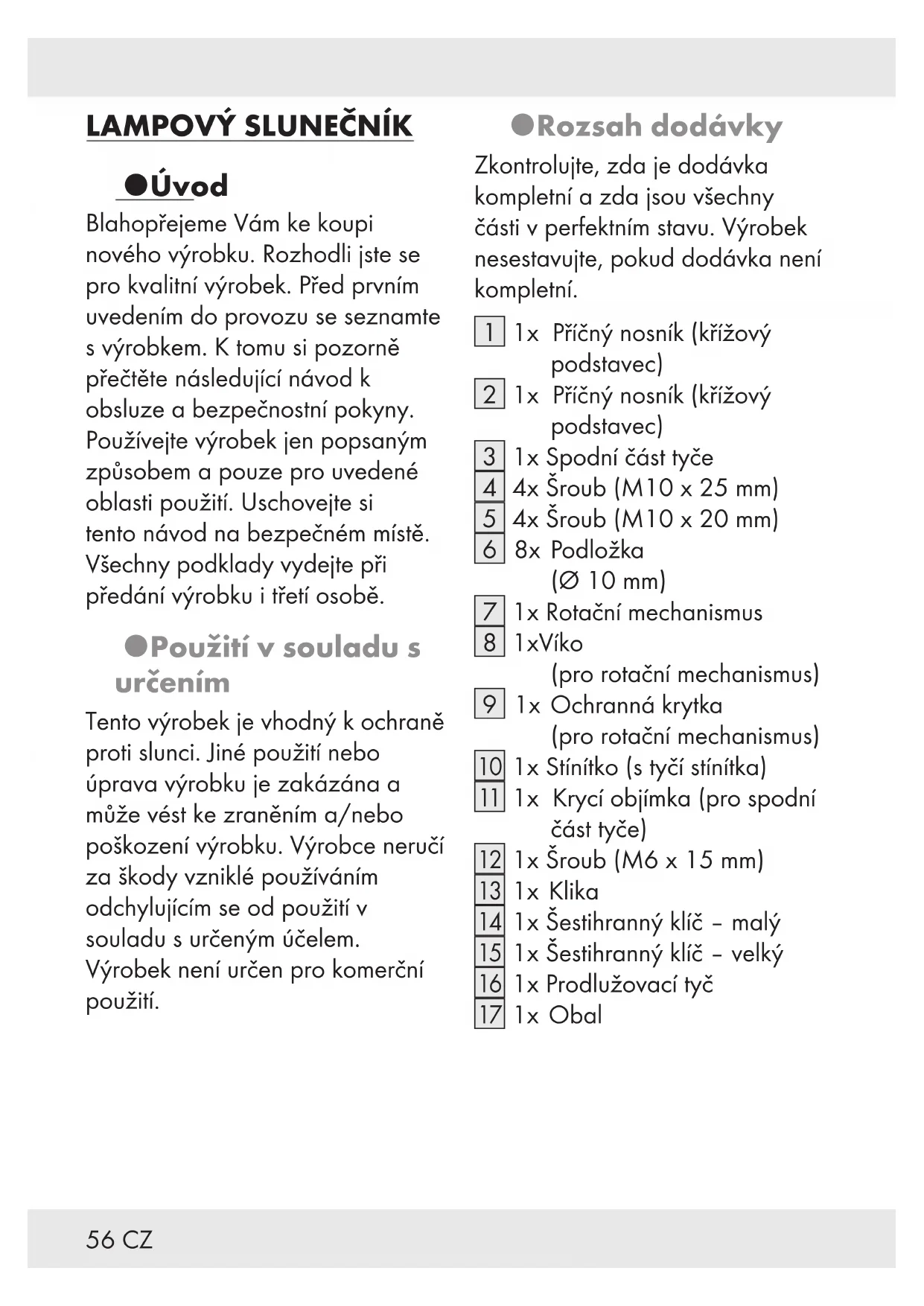

LAMPOVÝ SLUNEČNÍK

•Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě. Všechny podklady vydejte při předání výrobku i třetí osobě.

●Použití v souladu s určením

Tento výrobek je vhodný k ochraně proti slunci. Jiné použití nebo úprava výrobku je zakázána a může vést ke zraněním a/nebo poškození výrobku. Výrobce neručí za škody vzniklé používáním odchylujícím se od použití v souladu s určeným účelem. Výrobek není určen pro komerční použití.

●Rozsah dodávky

Zkontrolujte, zda je dodávka kompletní a zda jsou všechny části v perfektním stavu. Výrobek nesestavujte, pokud dodávka není kompletní.

1 1x Příčný nosník (křížový podstavec)
2 1x Příčný nosník (křížový podstavec)
3 1x Spodní část tyče
4 4x Šroub (M10 x 25 mm)
5 4x Šroub (M10 x 20 mm)
6 8x Podložka (∅ 10 mm)
7 1x Rotační mechanismus
8 1xVíko
(pro rotační mechanismus)
9 1x Ochranná krytka (pro rotační mechanismus)
10 1x Stínítko (s tyčí stínítka)
11 1x Krycí objímka (pro spodní část tyče)
12 1x Šroub (M6 x 15 mm)
13 1x Klika
14 1x Šestihranný klíč - malý
15 1x Šestihranný klíč - velký
16 1x Prodlužovací tyč
17 1x Obal

●Technické údaje

Rozměry

Slunečník: Cca 238 x 300 x

$$ 2 4 1 \mathrm{cm} (\check {\mathrm{S}} \times \mathrm{D} \times \mathrm{V}) $$

Deskový stojan

slunečníku: Cca 90 x 90 cm

$$ (D \times \check {S}) $$

Bezpečnostní pokyny

PŘEČTĚTE SI PŘED POUŽITÍM VŠECHNY BEZPEČNOSTNÍ A MONTÁŽNÍ POKYNY! UCHOVÁVEJTE TENTO DOKUMENT NA BEZPEČNÉM MÍSTĚ!

VAROVÁNÍ!

NEBEZPEČÍ

ŽIVOTA A RIZIKO

NEHOD PRO BATOLATA A

DĚTI! Nikdy nenechte děti hrát si samy a bez dozoru s balicími materiály nebo s výrobkem.

Obalový materiál představuje nebezpečí života udušením a uškrcením. Děti často podceňují rizika. Vždy udržujte výrobek mimo dosah dětí. Tento výrobek není hračka.

⚠ OPATRNĚ! NEBEZPEČÍ

ZRANĚNÍ! Zajistěte, aby byly

všechny díly nepoškozené a řádně namontovány. Existuje riziko úrazu v případě,

že výrobek není správně

smontován. Poškozené části

mohou nepříznivě ovlivnit

bezpečnost a funkčnost výrobku.

⚠ OPATRNĚ! NEBEZPEČÍ

ZRANĚNÍ! Nenechejte

děti samotné bez dozoru s výrobkem. Tento výrobek není šplhadlo nebo hračka. Dbejte na to, aby nikdo, zvlášť ne dítě, nelezl na výrobek nebo se o něj neopíral. Výrobek by se mohl dostat z rovnováhy a převrátit se. To může také vést k věcným škodám.

⚠ OPATRNĚ! NEBEZPEČÍ ZRANĚNÍ! Zajistěte, aby

výrobek stál ve stabilní rovnováze na pevném povrchu. Před použitím tohoto výrobku: Umístěte minimálně 110 kg na křížový podstavec 1 2 jako protiváhu. Používejte výrobek vždy spolu se 4 dlaždicemi o rozměrech 50 x 50 x 4 cm (nejsou součástí dodávky). Jinak se výrobek může převrátit. To může také vést k věcným škodám.

⚠ OPATRNĚ! NEBEZPEČÍ ZRANĚNÍ! Výrobkem

nikdy nepohybujte, pokud je otevřený. Stínítko 10 vždy zavírejte a rameno stahujte. Jinak by se výrobek mohl dostat z rovnováhy a převrátit se. To může také vést k věcným škodám.

⚠ OPATRNĚ! NEBEZPEČÍ POŽÁRU! Neumíst'ujte

výrobek nikdy do blízkosti otevřeného ohně nebo teplometů.

■ Postavte výrobek na pevný a rovný povrch.
- Pred každým použitím zkontrolujte, zda je výrobek stabilní.

⚠ OPATRNĚ! NEBEZPEČÍ

ZRANĚNÍ! Ujistěte se, že se v blízkosti nezdržují žádné osoby, než výrobek otevřete a zavřete.

⚠ OPATRNĚ! NEBEZPEČÍ

ZRANĚNÍ! Budťe opatrní, když výrobek otevíráte a zavíráte. Jinak by vaše prsty mohly být zhmožděny nebo sevřeny.

Před každým použitím zkontrolujte, zda je stínítko 10 pevně spojeno se spodní částí tyče 3 na deskovém stojanu slunečníku.

Uzavřete výrobek, když ukazatel větru ukazuje rostoucí rychlost větru nebo se blíží bouřlivé přeháňky.

Nikdy výrobek nepoužívejte k ochraně před špatným počasím.
Nenechávejte tento výrobek bez dozoru, když je otevřený. Při neočekávaně nastalém větru mohou vzniknout škody.
Výrobek při větrném, sněžném nebo deštivém počasí zavřete.
■ Na výrobek nezavěšujte žádné předměty (např. oděvy).

● Montáž/Demontáž

Upozornění: K montáži potřebujete pracovní plochu nejméně 16 m² plochy a 4 m v průměru.

Upozornění: Poproste, když je to možné, druhou osobu o pomoc při montáži.

- Deskový stojan na slunečník

Popis Obr.

Odstraňte spodní část tyče 3 ze stínítka 10. A

Příčný nosník 2 umístěte na druhý příčný nosník 1.

Namontujte rotační mechanismus 7 na příčné nosníky 1 2. Vložte šrouby 4 a podložky 6. Použijte velký šestihranný klíč 15 k utažení šroubů 4.

B

Popis Obr.

Namontujte spodní část tyče 3 na rotační mechanismus 7. Zasuňte šrouby 5 a podložky 6. Použijte velký šestihranný klíč 15 k utažení šroubů 5.

B

■ Dejte víko 8 přes ochrannou krytku 9. Umístěte kombinované C díly 8 9 na rotačním mechanismu 7.

■ Položte dlaždice (nejsou v rozsahu dodávky) rovnoměrně na smontované příčné nosníky 1 2.

Instalace stínítka

Popis Obr.

■ Umístěte krycí objímku 11 na spodní část tyče D 3.

■ Nasad’te stínítko 10 do spodní části tyče 3. Vložte šroub 12. Použijte malý šestihranný klíč 14 k utažení šroubu 12.

E

Otevřete výrobek

Popis Obr.

Páku pro nastavení výšky odblokujte tak, že ji stisknete. Posuňte páku pro nastavení výšky nahoru a zablokujte ji v poslední poloze tak, že ji uvolníte.

■ Zasuňte kliku 13 do páky pro nastavení výšky.

Popis Obr.

Otevřete suchý zip a roztáhněte paprsky zpočátku mírně od sebe. Látka by se mohla trochu vzájemně lepit.

- Otáčejte klikou ve směru hodinových ručiček, dokud nebude G horní část zcela otevřená.

Otočení výrobku

Popis Obr.

■ Stiskněte nožní pedál (na rotačním H mechanismu 7).

■ Otočte výrobek a presuňte ho do požadované polohy. H

■ Uvolněte nožní pedál k zablokování polohy.

Náklon výrobku

Popis Obr.

Odblokujte páku pro nastavení výšky a přesuňte ji dolů, dokud nedosáhnete požadovaného úhlu.

⚠ OPATRNĚ! NEBEZPEČÍ ZRANĚNÍ! Za silného větru výrobek nenaklánějte. Výrobek by se mohl převrátit. To může také vést k věcným škodám.

- Uzavření výrobku

Popis Obr.

Páku pro nastavení výšky odblokujte tak, že ji stisknete. Posuňte páku pro nastavení J výšky dolů a uvolněním ji nechte zaskočit do poslední polohy.

Popis Obr.

■ Otáčejte klikou 13 proti směru hodinových ručiček, dokud nebude výrobek zcela zavřen.
Stiskněte páku pro nastavování výšky, abyste ji odblokovali. Přesuňte páku pro nastavení výšky zcela dolů. Uvolněte páku pro nastavení výšky k zablokování výrobku. K
■ Zajistěte výrobek suchým zipem. L
■ Použijte obal 17 k ochraně výrobku.
■ Použijte prodlužovací tyče 16 pro navlečení M obalu 17.

Popis Obr.

■ Zastrčte prodlužovací tyče 16 dohromady. M
■ Otevřete suchý zip obalu 17. M
■ Zaved'te prodlužovací tyče 16 a zvedněte obal 17 přes stínítko 10.
■ Zavřete suchý zip obalu 17.

Sejměte obal

Otevřete suchý zip obalu 17. Použijte prodlužovací tyče 16 pro sejmutí obalu 17.

●Upevnění/odejmutí kliky

Popis Obr.

■ Vyrovnejte otvor na klice 13 na čepu držáku kliky. Posuňte kliku 13 na držák, až do kolík zapadne do otvoru.

■ Použijte ostrý nástroj (šroubovák nebo kolík) P k přítlaku na kolík a odblokování kliky 13.

Čištění a péče

Čistěte výrobek lehce navlhčeným nežmolkujícím hadříkem.
V zimě výrobek uchovávejte na chladném suchém místě. Vyvarujte se skladování výrobku ve vytápěné místnosti.

●Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

●Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování Vašeho případu se říd'te následujícími pokyny:

Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 384195_2107) jako doklad o zakoupení.

Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.

Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.

Servis

CZ Servis Česká republika

Tel.:[phone]

E-Mail:[e-mail]

Úvod.... Strana 66

Technické údaje .... Strana 67

Bezpečnostné upozornenia .... Strana 67

Montáž/demontáž ...... Strana 69

nedávajte do blízkosti otvoreného ohňa alebo vykurovacích telies.

■ Produkt umiestnite na pevný, rovný povrch.
■ Pred každým použitím sa uistite, či je produkt stabilný.

POZOR!

NEBEZPEČENSTVO

Pred každým použitím skontrolujte, či je slnečník 10 pevne spojený so spodnou časťou tyče 3 na platni stojanu na slnečník.

Uvol'nite páku na regulovanie výšky tým, že na ňu zatlačíte. Pohnite pákou na regulovanie výšky smerom hore a zaistite ju v poslednej polohe tým, že ju pustíte.

F

■ Nasad'te kl'uku 13 do páky na regulovanie výšky.

F

Popis Obr.

Odblokujte páku na regulovanie výšky a pohnite ňou smerom I dole, kým nedosiahnete požadovaný uhol.

⚠POZOR!

NEBEZPEČENSTVO

Uvol'nite páku na regulovanie výšky tým, že na ňu zatlačíte. Pohnite pákou na regulovanie výšky smerom dole a zaistite ju v poslednej polohe tým, že ju pustíte.

J

Popis Obr.

■ Zaistite produkt pomocou suchého L zipsu.

■ Na ochranu produktu použite obal 17.

Použite predlžovacie tyče 16 na nasadenie M obalu 17.

Popis Obr.

■ Zasuňte predlžovacie tyče 16 a nadvihnite obal 17 nad slnečník N 10.

Zapnite zips obalu 17. O

Odstránenie obalu

■ Otvorte zips obalu 17. Použite predlžovacie tyče 16 na odstránenie obalu 17.

●Upevnit'/odstránit' kl'uku

Popis Obr.

Zarovnajte otvor na kl'uke 13 na čape úchytky kl'uky. Nasuňte kl'uku 13 na úchytku, kým kolík zapadne do otvore.
