HG06996 - Senčnik Livarno Lux - Brezplačna navodila za uporabo

Vrsta izdelka	Premični senčnik (senčnik s premičnim podnožjem)
Znamka	Livarno Lux
Model	HG06996
Dimenzije senčnika	Pribl. 238 x 300 x 241 cm (D × Š × V)
Dimenzije podnožja (križno podnožje)	Pribl. 90 x 90 cm (D × Š)
Potrebna protiutež	4 plošče za poti pribl. 50 x 50 x 4 cm (niso priložene), skupaj vsaj 110 kg
Upravljanje	Ročno (ročica)
Glavne funkcije	Odpiranje/zapiranje z ročico, vrtenje 360° (pedala), nastavljiv nagib
Mehanizem nagiba	Ročica za nastavitev višine z odklepanjem
Vrtenje	Pedala na vrtljivem mehanizmu
Zaščitni pokrov	Priložen z podaljški za namestitev
Nega in čiščenje	Čistite z rahlo navlaženo krpo brez vlaken
Zimsko shranjevanje	Na hladnem in suhem mestu, izogibajte se ogrevanim prostorom
Uporaba v vetru	Zaprite senčnik takoj, ko se dvigne veter ali ob nalivih; ne uporabljajte za zaščito pred vremenskimi vplivi
Varnostna navodila	Ne puščajte otrok brez nadzora, ne plezajte, ne obešajte predmetov, uporabljajte le na trdni in ravni podlagi
Rezervni deli	Na voljo v času trajanja garancije
Garancija	3 leta od datuma nakupa, krije materialne in proizvodne napake (razen običajne obrabe)
Referenčna številka (IAN)	384195_2107

Pogosto zastavljena vprašanja - HG06996 Livarno Lux

Kakšna protiutež je potrebna za senčnik Livarno Lux HG06996 ?

Uporabiti morate vsaj 4 plošče za poti pribl. 50 x 50 x 4 cm (niso priložene), nameščene na križnem podnožju, skupaj vsaj 110 kg. To zagotavlja stabilnost senčnika.

Kako odprem in zaprem senčnik ?

Odpiranje poteka z vrtenjem ročice v smeri urinega kazalca po odklepanju ročice za nastavitev višine. Za zapiranje zavrtite ročico v nasprotni smeri in zaklenite ročico v spodnjem položaju.

Ali lahko senčnik uporabljam v močnem vetru ?

Ne, prepovedano je uporabljati izdelek v močnem vetru ali ob nevihtah. Vedno zaprite senčnik, takoj ko se dvigne veter ali ob nalivih, da preprečite prevrnitev.

Kako nagnem senčnik ?

Odklenite ročico za nastavitev višine s pritiskom nanjo, nato jo premaknite navzdol do želenega kota. Pozor: ne nagibajte izdelka v močnem vetru.

Kako zavrtim senčnik ?

Pritisnite pedalo na vrtljivem mehanizmu, zavrtite izdelek v želeni položaj, nato spustite pedalo za zaklepanje.

Kako očistim in negujem senčnik ?

Senčnik očistite z rahlo navlaženo krpo brez vlaken. Pozimi ga shranite na hladnem in suhem mestu, po možnosti neogrevanem. Uporabite priloženi pokrov za zaščito.

Ali je senčnik težko sestaviti ?

Montaža zahteva površino vsaj 16 m² in priporočljivo je, da vam pomaga druga oseba. Sledite navodilom korak za korakom: sestavite križno podnožje z vijaki, namestite plošče, nato namestite drog in pritrdite senčnik.

Kaj storiti, če manjka del ali je poškodovan ?

Pred montažo preverite popolnost embalaže. Če del manjka ali je poškodovan, izdelka ne sestavljajte in kontaktirajte servisno službo (tel. [phone] za Francijo, 080071011 za Belgijo).

Kakšna je garancijska doba za senčnik Livarno Lux ?

Izdelek ima 3-letno garancijo od datuma nakupa. Shranite račun kot dokazilo o nakupu. Garancija krije materialne in proizvodne napake, ne pa normalne obrabe.

Ali lahko senčnik pustim odprtega brez nadzora ?

Ne, nikoli ne puščajte senčnika odprtega brez nadzora. Ob nepričakovanem vetru se lahko prevrne in povzroči poškodbe ali škodo. Vedno ga zaprite, če odidete.

NAVODILA ZA UPORABO HG06996 Livarno Lux

■ Spojte predlžovacie tyče 16. M

■ Otvorte zips obalu 17. M

Sestavljanje ploščnega stojala sončnika .... Stran 119

Vgradnja sončnika .... Stran 120

Odpiranje izdelka .... Stran 120

Vrtenje izdelka .... Stran 121

Nagibanje izdelka.... Stran 121

Zapiranje izdelka.... Stran 121

Pritrditev/odstranitev ročice .... Stran 123

Čiščenje in nega .... Stran 123

Odstranjevanje.... Stran 123

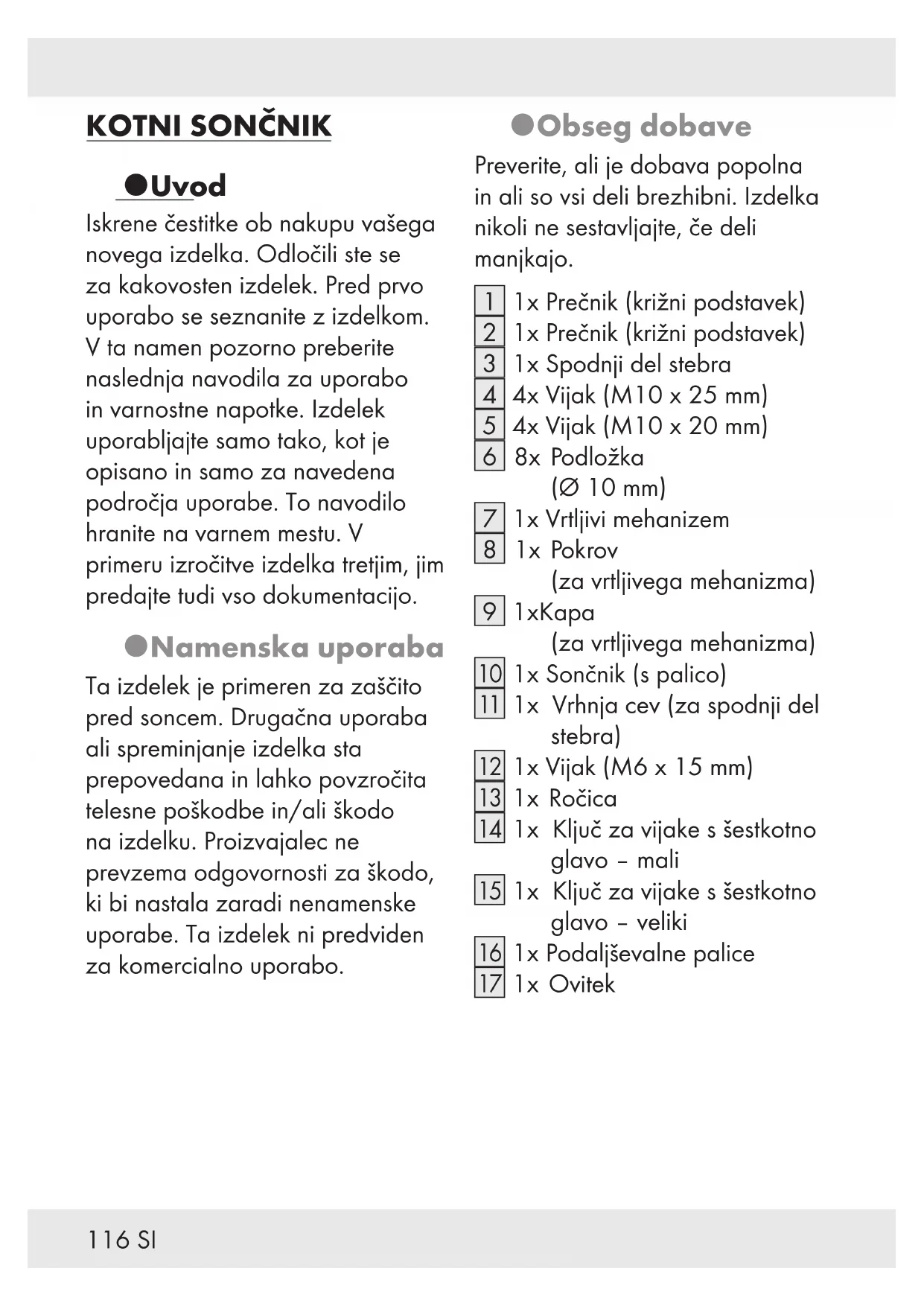

Iskrene čestitke ob nakupu vašega novega izdelka. Odločili ste se za kakovosten izdelek. Pred prvo uporabo se seznanite z izdelkom. V ta namen pozorno preberite naslednja navodila za uporabo in varnostne napotke. Izdelek uporabljajte samo tako, kot je opisano in samo za navedena področja uporabe. To navodilo hranite na varnem mestu. V primeru izročitve izdelka tretjim, jim predajte tudi vso dokumentacijo.

- Namenska uporaba

Ta izdelek je primeren za zaščito pred soncem. Drugačna uporaba ali spreminjanje izdelka sta prepovedana in lahko povzročita telesne poškodbe in/ali škodo na izdelku. Proizvajalec ne prevzema odgovornosti za škodo, ki bi nastala zaradi nenamenske uporabe. Ta izdelek ni predviden za komercialno uporabo.

Obseg dobave

Preverite, ali je dobava popolna in ali so vsi deli brezhibni. Izdelka nikoli ne sestavljajte, če deli manjkajo.

1 1x Prečnik (križni podstavek)
2 1x Prečnik (križni podstavek)
3 1x Spodnji del stebra
4 4x Vijak (M10 x 25 mm)
5 4x Vijak (M10 x 20 mm)
6 8x Podložka (∅ 10 mm)

7 1x Vrtljivi mehanizem

8 1x Pokrov (za vrtljivega mehanizma)

9 1xKapa (za vrtljivega mehanizma)

10 1x Sončnik (s palico)

11 1x Vrhnja cev (za spodnji del stebra)

14 1x Ključ za vijake s šestkotno glavo - mali

15 1x Ključ za vijake s šestkotno glavo - veliki

16 1x Podaljševalne palice

17 1x Ovitek

●Tehnični podatki

Mere

Sončnik: Približno 238 x

$$ 3 0 0 \times 2 4 1 \mathrm{cm} $$

$$ (\check {S} \times G \times V) $$

Ploščno stojalo

sončnika: Približno 90 x

$$ 9 0 \mathrm{cm} (D \times \check {S}) $$

Varnostna navodila

PRED UPORABO PREBERITE VSA VARNOSTNA NAVODILA IN NAVODILA ZA SESTAVLJANJE! TA DOKUMENT HRANITE NA VARNEM!

OPOZORILO!

SMRTNA

NEVARNOST IN

NEVARNOST NESREČE ZA DOJENČKE TER OTROKE!

Otrok nikoli ne puščajte samih in brez nadzora z embalažnim materialom. Embalažni material pomeni smrtno nevarnost zaradi zadušitve in zadavitve. Otroci pogosto podcenjujejo tveganja. Otrokom ne pustite v bližino izdelka. Izdelek ni igrača.

⚠️ PREVIDNO! NEVARNOST TELESNIH POŠKODB!

Prepričajte se, ali so vsi deli nepoškodovani in pravilno sestavljeni. Če je izdelek napačno sestavljen je prisotno tveganje telesnih poškodb. Poškodovani deli lahko vplivajo na varnost in delovanje izdelka.

⚠️ PREVIDNO! NEVARNOST TELESNIH POŠKODB! Otrok

ne pustite nenadzorovanih ob izdelku. Izdelek ni plezalo ali igrača. Pazite, da nihče, zlasti pa ne otrok, na izdelek ne pleza ali se nanj naslanja. Izdelek lahko izgubi ravnotežje in se prevrne. To lahko povzroči tudi gmotno škodo.

⚠️ PREVIDNO! NEVARNOST TELESNIH POŠKODB!

Prepričajte se, da je izdelek stabilen in na trdni površini. Pred uporabo izdelka: Na križni podstavek 1 2 postavite kot protiutež najmanj 110 kg. Izdelek vedno uporabljajte skupaj s 4 tlakovci velikosti približno 50 x 50 x 4 cm (niso priloženi). Sicer se lahko izdelek prevrne. To lahko povzroči tudi gmotno škodo.

⚠️ PREVIDNO! NEVARNOST TELESNIH POŠKODB!

Odprtega izdelka nikoli ne premikajte. Sončnik 10 prej vedno zaprite in potegnite roko nazaj. Izdelek lahko sicer izgubi ravnotežje in se prevrne. To lahko povzroči tudi gmotno škodo.

PREVIDNO! NEVARNOST

POŽARA! Izdelka nikoli ne postavljajte v bližini odprtega ognja in naprav, ki sevajo toploto.

• Izdelek postavite na trdno in ravno površino.
  ■ Pred vsako uporabo preverite, ali je izdelek stabilen.

⚠️ PREVIDNO! NEVARNOST TELESNIH POŠKODB!

Pred odpiranjem in zapiranjem izdelka se prepričajte, da ni nikogar v bližini.

⚠️ PREVIDNO! NEVARNOST TELEŠNIH POŠKODB! Kadar

izdelek odpirate in zapirate, bodite previdni. Sicer vam lahko stisne ali ujame prste.

Pred uporabo preverite, ali je sončnik 10 trdno povezan s spodnjim delom stebra 3 na ploščnem stojalu sončnika.

Izdelek zaprite, ko kaže, da se bo povečala hitrost vetra ali da bo ploha s sunki vetra.

Sestavljanje ploščnega stojala sončnika

Opis Slika

Izdelka nikoli ne uporabljajte za zaščito pred slabim vremenom.
- Odprtega izdelka nikoli ne pustite brez nadzora. Pri nepričakovanem vetru lahko pride do škode.
- Izdelek v vetrovnem, sneženem ali deževnem vremenu zaprite.
■ Na izdelek ne obešajte kakršnih koli predmetov (na primer oblačil).

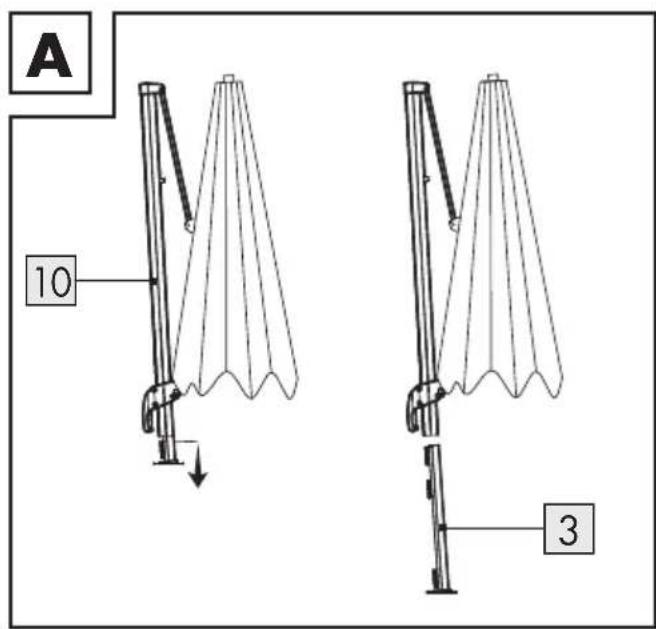

■ Spodnji del stebra 3 odstranite s sončnika 10. A

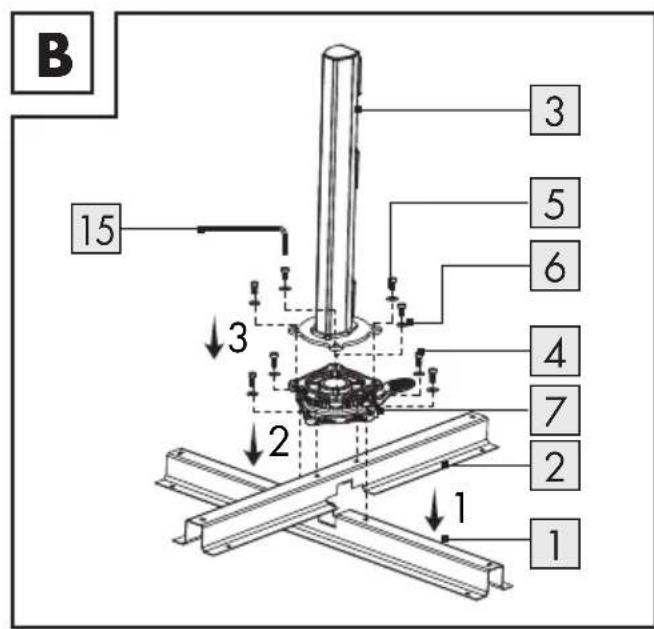

■ Prečnik 2 postavite na drugi prečnik 1. B

Vrtljivi mehanizem 7 vgradite na

prečnik 1 2.

Vstavite vijake 4 in podložke 6. Vijake 4 B

zategnite z velikim ključem za vijake s šestkotno glavo 15.

Opomba: Za sestavljanje potrebujete delovno površino najmanj 16 m² s premerom 4 m.

Opomba: Če je mogoče, prosite za pomoč še eno osebo.

Opis Slika

■ Spodnji del stebra 3 vgradite na vrtljivi mehanizem 7. Vstavite vijake 5 in podložke 6. Vijake 5 zategnite z velikim ključem za vijake s šestkotno glavo 15.

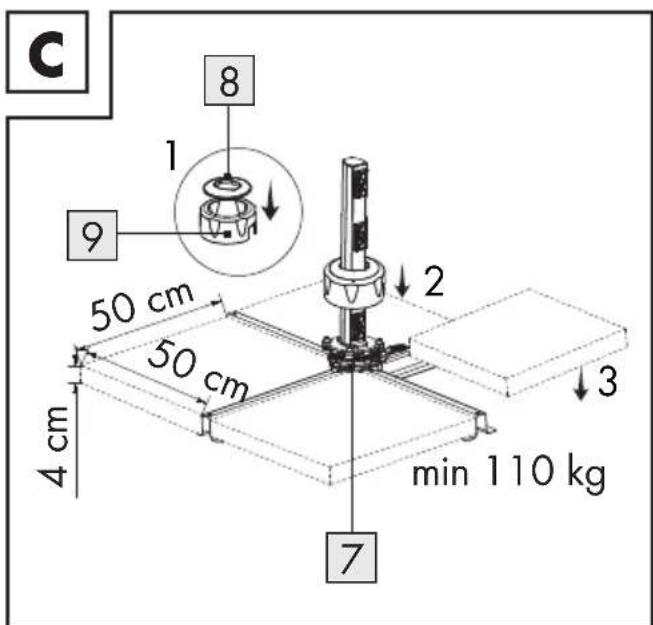

■ Pokrov 8 postavite na kapo 9. Sestavljena dela 8 9 C postavite na vrtljivi mehanizem 7.

■ Tlakovce (niso priloženi) enakomerno položite na prečnika 1 2.

●Vgradnja sončnika

Opis Slika

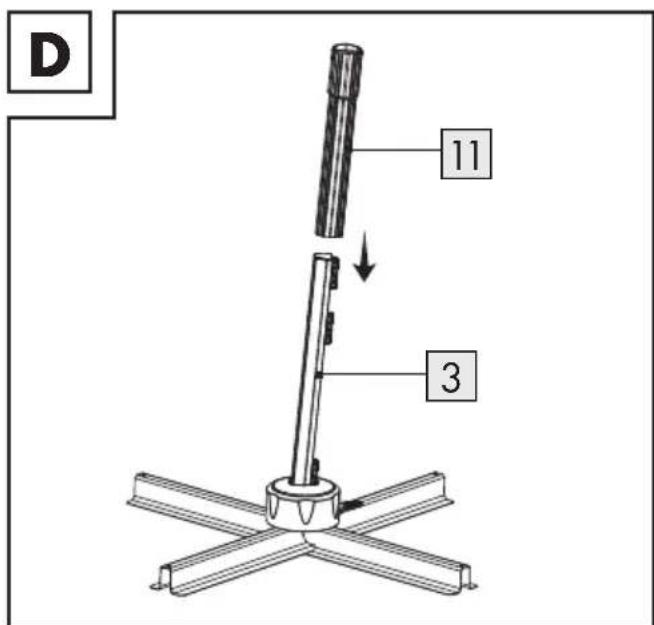

■ Vrhnjo cev 11 postavite na spodnji del stebra 3. D

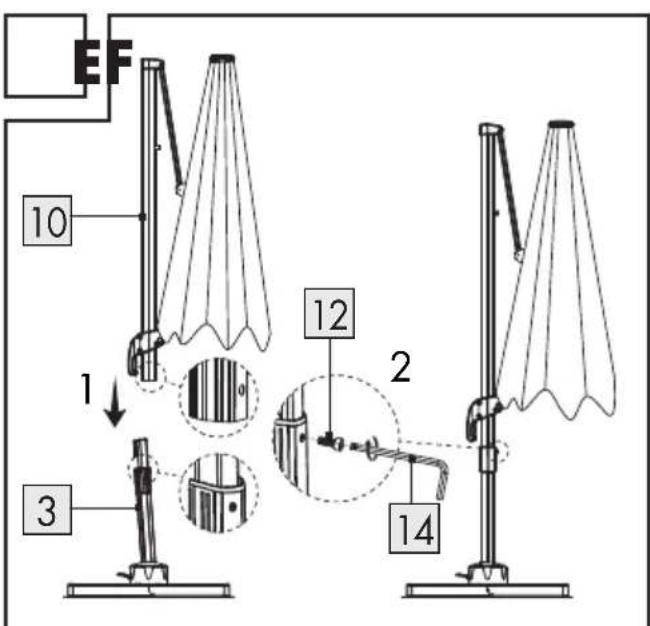

V spodnji del stebra 3 vstavite sončnik 10. Vstavite vijak 12. Vijake 12 zategnite E z majhnim ključem za vijake s šestkotno glavo 14.

●Odpiranje izdelka

Opis Slika

■ Sprostite ročico za nastavljanje po višini, tako da jo pritisnete. Ročico za nastavljanje po višini premaknite navzgor in jo zapahnite v zadnjem položaju, tako da jo spustite.

■ V ročico za nastavljanje po višini vstavite F ročico 13.

Opis Slika

- Odprite ježka in na začetku malo raztegnite špice. Blago je lahko rahlo zlepljeno.

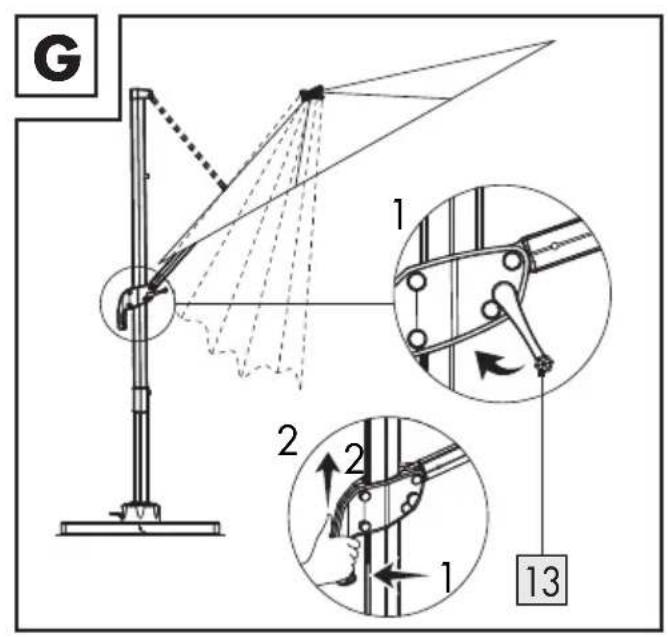

Ročico vrtite v desno, dokler ni zgornji del G povsem odprt.

●Vrtenje izdelka

Opis Slika

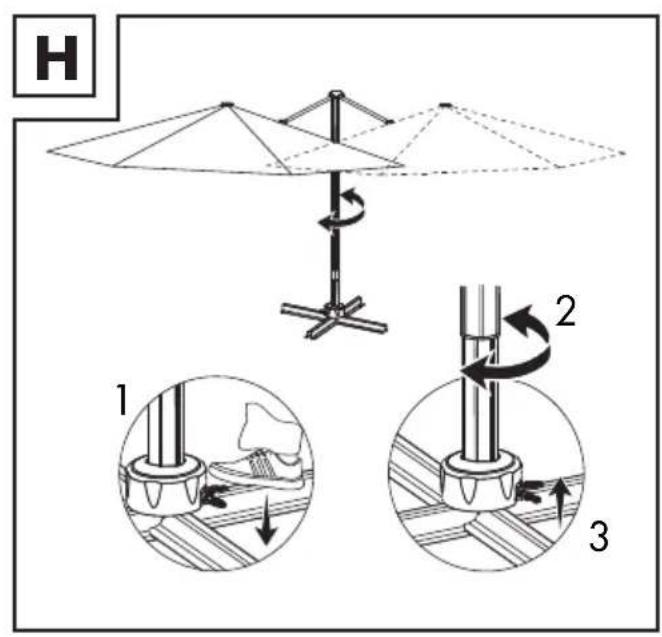

■ Pritisnite stopalko (na vrtljivem H mehanizmu 7).

■ Izdelek zavrtite v želeni položaj.

■ Sprostite stopalko, da pritrdite nastavljeni H položaj.

●Nagibanje izdelka

Opis Slika

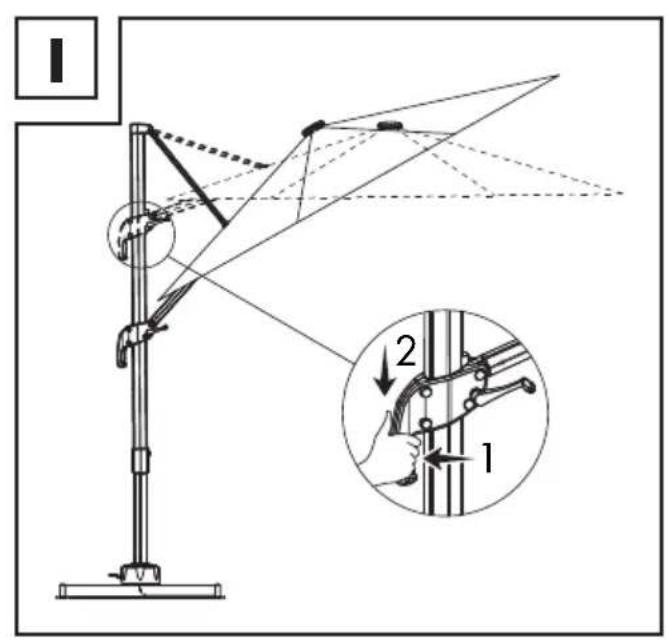

■ Sprostite ročico za nastavljanje po višini in jo premaknite navzdol, I dokler ne dosežete želenega kota.

⚠️ PREVIDNO! NEVARNOST TELESNIH POŠKODB!

Izdelka ne nagibajte v močnem vetru. Izdelek se lahko prevrne. To lahko povzroči tudi gmotno škodo.

●Zapiranje izdelka

Opis Slika

■ Sprostite ročico za nastavljanje po višini, tako da jo pritisnete. Ročico za nastavljanje po višini premaknite navzdol in jo zapahnite v zadnjem položaju, tako da jo spustite.

Opis Slika

Ročico 13 zavrtite v levo, dokler ni izdelek J povsem zaprt.

■ Pritisnite ročico za nastavljanje po višini, da jo sprostite. Ročico za nastavljanje po višini premaknite do konca K navzdol. Sprostite ročico za nastavljanje po višini, da zapahnete izdelek.

■ Izdelek zavarujte z ježkom.

- Izdelek zaščitite z ovitkom 17.

■ Ovitek 17 namestite s podaljševalnimi palicami 16. M

Opis Slika

■ Sestavite podaljševalne palice 16. M

■ Odprite zadrgo ovitka 17. M

Vstavite podaljševalne palice 16 in dvignite ovitek 17 nad sončnik 10.

■ Zaprite zadrgo ovitka 17.

Odstranjevanje ovitka

■ Odprite zadrgo ovitka 17. Ovitek 17 odstranite s podaljševalnimi palicami 16.

●Pritrditev/odstranitev ročice

Opis Slika

- Odprtino ročice 13 poravnajte z zatičem na držalu ročice. Ročico 13 potisnite na držalo, dokler se zatič ne zatakne v odprtino.

■ Uporabite koničasto orodje (izvijač ali zatič), da pritisnete P zatič in sprostite ročico 13.

- Čiščenje in nega

- Izdelek očistite z rahlo navlaženo krpo, ki ne pušča vlaken.

- Izdelek čez zimo hranite na hladnem in suhem mestu. - Izdelka po možnosti ne hranite v ogrevanem prostoru.

●Odstranjevanje

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.

O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi.

Postopek pri uveljavljanju garancije

Za zagotovitev hitre obdelave vašega primera vas prosimo, da sledite naslednjim napotkom:

Proximo, da za vsa vprašanja pripravite račun in številko izdelka (IAN 384195_2107) kot dokazilo o nakupu.

Številko izdelka najdete na identifikacijski ploščici, gravuri, naslovni strani v navodilih (spodaj levo) ali na nalepki na hrbtni ali spodnji strani.

Če pride do napačnega delovanja ali drugih pomanjkljivosti, se obrnite najprej na v nadaljevanju navedeni servisni oddelek po telefonu ali prek e-pošte.

Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na navedeni naslov servisa, zraven pa priložite potrdilo o nakupu (blagajniški račun) in navedite, za kakšno pomanjkljivost gre in kdaj je nastala.

Servis

Servis Slovenija

Tel.:[phone]

E-Mail:[e-mail]

Servisna telefonska številka:

080082034

Garancijski list

1. S tem garancijskim listom OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1,

SI-1218 Komenda

ca. / approx. / env. / circa / ok. / približ. / pribl. / aprox. / Circa / Kb. / Približno 30 min

1 x 1

1 x 10

1 x 2

1 x 11

1 x 3

1 x 12 M6 x 15 mm

4 x 4 M10 x 25 mm

1 x 13

4×5 M10 x 20 mm

1 x 14 S5

8×6 Ø10 m

1 x 15 S8

1 x 7

1 x 16

1 x 17

1 x 9

A 10 3

B 15 3 5 6 4 7 2 2 1 1

C 8 1 9 50 cm 50 cm 4 cm min 110 kg 2 3 7

D 11 3

EF 10 1 3 12 2 14

13 2 1 2 1

G 1 2 2 1 13

H 1 2 3
