Produkttyp	Abspannschirm (Schirm mit seitlichem Fuß)
Marke	Livarno Lux
Modell	HG06996
Abmessungen des Schirms	Ca. 238 x 300 x 241 cm (L × T × H)
Abmessungen des Fußes (Kreuzfuß)	Ca. 90 x 90 cm (L × B)
Erforderliches Gegengewicht	4 Gehwegplatten von ca. 50 x 50 x 4 cm (nicht im Lieferumfang), mindestens 110 kg
Antrieb	Manuell (Kurbel)
Hauptfunktionen	Öffnen/Schließen per Kurbel, 360°-Drehung (Pedal), verstellbare Neigung
Neigungsmechanismus	Höhenverstellhebel mit Entriegelung
Drehung	Pedal am Drehmechanismus
Schutzhülle	Im Lieferumfang enthalten, mit Verlängerungen zum Aufsetzen
Pflege und Reinigung	Mit einem leicht feuchten, fusselfreien Tuch reinigen
Winterlagerung	An einem kühlen, trockenen Ort, vermeiden Sie beheizte Räume
Verwendung bei Wind	Schirm bei aufkommendem Wind oder Regen schließen; nicht als Wetterschutz verwenden
Sicherheitshinweise	Kinder nicht unbeaufsichtigt lassen, nicht klettern, keine Gegenstände aufhängen, nur auf festem, ebenem Untergrund verwenden
Ersatzteile	Während der Garantiezeit erhältlich
Garantie	3 Jahre ab Kaufdatum, deckt Material- und Herstellungsfehler ab (ausgenommen normale Abnutzung)
Referenznummer (IAN)	384195_2107

Häufig gestellte Fragen - HG06996 Livarno Lux

Welche Art von Gegengewicht wird für den Livarno Lux HG06996 Schirm benötigt?

Sie müssen mindestens 4 Gehwegplatten von ca. 50 x 50 x 4 cm (nicht im Lieferumfang) auf dem Kreuzfuß platzieren, was einem Gesamtgewicht von mindestens 110 kg entspricht. Dies gewährleistet die Stabilität des Schirms.

Wie öffne und schließe ich den Schirm?

Das Öffnen erfolgt durch Drehen der Kurbel im Uhrzeigersinn, nachdem Sie den Höhenverstellhebel entriegelt haben. Zum Schließen drehen Sie die Kurbel gegen den Uhrzeigersinn und verriegeln Sie den Hebel in der unteren Position.

Kann ich den Schirm bei starkem Wind verwenden?

Nein, es ist verboten, das Produkt bei starkem Wind oder Unwetter zu verwenden. Schließen Sie den Schirm immer, sobald der Wind aufkommt oder bei Regen, um ein Umkippen zu vermeiden.

Wie neige ich den Schirm?

Entriegeln Sie den Höhenverstellhebel, indem Sie ihn drücken, und bewegen Sie ihn dann nach unten auf den gewünschten Winkel. Achtung: Neigen Sie das Produkt nicht bei starkem Wind.

Wie drehe ich den Schirm?

Drücken Sie auf das Pedal am Drehmechanismus, drehen Sie das Produkt in die gewünschte Position und lassen Sie das Pedal los, um es zu verriegeln.

Wie reinige und pflege ich den Schirm?

Reinigen Sie den Schirm mit einem leicht angefeuchteten, fusselfreien Tuch. Lagern Sie ihn im Winter an einem kühlen, trockenen Ort, vorzugsweise unbeheizt. Verwenden Sie die mitgelieferte Schutzhülle zum Schutz.

Ist der Schirm schwierig zu montieren?

Die Montage erfordert eine Fläche von mindestens 16 m², und es wird empfohlen, sich von einer zweiten Person helfen zu lassen. Befolgen Sie die Schritt-für-Schritt-Anleitung: Montieren Sie den Kreuzfuß mit den Schrauben, legen Sie die Platten auf, installieren Sie dann den Mast und befestigen Sie den Schirm.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Überprüfen Sie die Vollständigkeit der Verpackung vor der Montage. Falls ein Teil fehlt oder beschädigt ist, montieren Sie das Produkt nicht und kontaktieren Sie den Kundendienst (Tel. [phone] für Frankreich, 080071011 für Belgien).

Wie lange ist die Garantie für den Livarno Lux Schirm?

Das Produkt hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Kaufbeleg auf. Die Garantie deckt Material- und Herstellungsfehler ab, nicht jedoch normale Abnutzung.

Kann ich den Schirm unbeaufsichtigt offen lassen?

Nein, lassen Sie den Schirm niemals unbeaufsichtigt offen. Bei unerwartetem Wind könnte er umkippen und Verletzungen oder Schäden verursachen. Schließen Sie ihn immer, wenn Sie sich entfernen.

BEDIENUNGSANLEITUNG HG06996 Livarno Lux

Montage- und Sicherheitshinweise

GB IE

CANTILEVER PARASOL

DE/AT/CH Montage- und Sicherheitshinweise Seite 3

GB/IE Assembly and safety advice Page 13
FR/BE Instructions de montage et consignes de sécurité Page 23
NL/BE Montage- en veiligheidsinstructies Pagina 35
PL Wskazówki dotyczące montażu oraz bezpieczeństwa Strona 45
CZ	Pokyny k montáži a bezpečnostní pokyny	Strana	55
SK	Pokyny pre montáž a bezpečnosť	Strana	65
ES	Instrucciones de montaje y de advertencias de seguridad	Página	75
DK	Montage- og sikkerhedsanvisninger	Side	85
IT	Istruzioni di sicurezza e montaggio	Pagina	95
HU	Használati- és biztonsági utasítások	Oldal	105
SI	Navodila za montažo in varnost	Stran	115

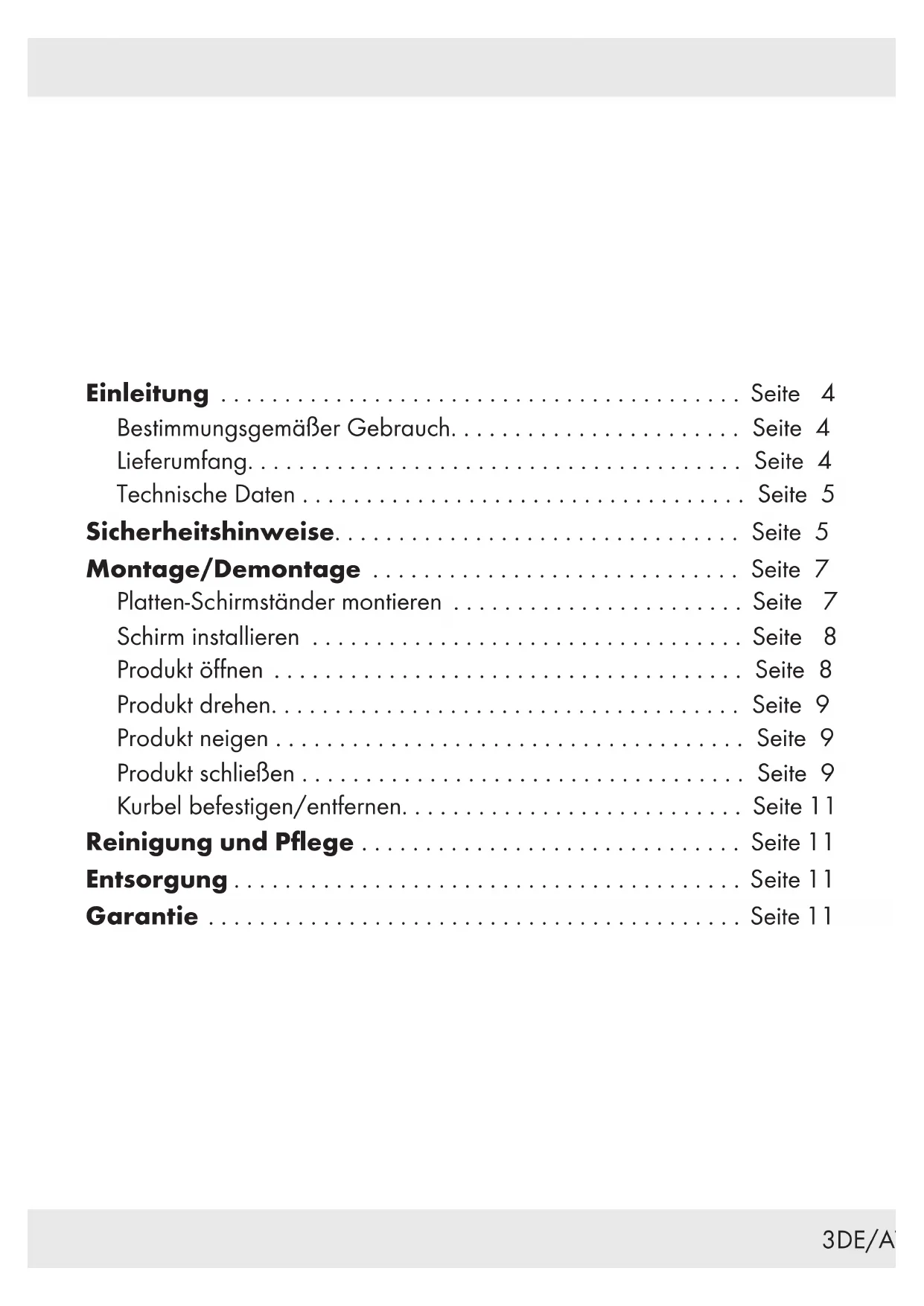

Einleitung Seite 4

Bestimmungsgemäßer Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Lieferumfang. Seite 4

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Sicherheitshinweise. Seite 5

Montage/Demontage Seite 7

Platten-Schirmständer montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Schirm installieren 8

Produkt öffnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Produkt drehen. Seite 9

Produkt neigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Produkt schließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Kurbel befestigen/entfernen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Entsorgung Seite 11

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

AMPELSCHIRM

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

● Bestimmungsgemäßen Gebrauch

Dieses Produkt ist zum Schutz vor Sonne geeignet. Eine andere Nutzung oder eine Modifizierung des Produkts ist verboten und kann zu Verletzungen und/oder Produktschäden führen. Der Hersteller haftet nicht für Schäden, die durch eine vom bestimmungsgemäßen Gebrauch abweichende Nutzung verursacht wurden. Das Produkt ist nicht zur gewerblichen Nutzung vorgesehen.

Lieferumfang

Überprüfen Sie, ob die Lieferung vollständig ist und alle Teile in einwandfreiem Zustand sind. Bauen Sie das Produkt nicht zusammen, wenn die Lieferung unvollständig ist.

1 x Querträger (Kreuzsockel)
2 1x Querträger (Kreuzsockel)
3 1x Unterer Stababschnitt
4 4x Schraube (M10 x 25 mm)
5 4x Schraube (M10 x 20 mm)
68xUnterlegscheibe (∅ 10 mm)

7 1x Drehmechanismus

81xDeckel (für Drehmechanismus)

91xAbdeckkappe (für Drehmechanismus)

10 1× Schirm (mit Schirmstange)

11 1x Abdeckhülse (für den unteren Stababschnitt)

12 1x Schraube (M6 x 15 mm)

13 1x Kurbel

14 1x Sechskantschlüssel - klein

15 1x Sechskantschlüssel - groß

16 1x Verlängerungsstangen

17 1x Hülle

●Technische Daten

Abmessungen

Sonnenschirm: Ca. 238 x 300 x 241 cm (B x T x H)

Platten-

Schirmständer: Ca. 90 x 90 cm

(L × B)

Sicherheits- hinweise

BITTE LESEN SIE VOR

GEBRAUCH ALLE

SICHERHEITS- UND

MONTAGEANWEISUNGEN!

BITTE BEWAHREN SIE DIESES

DOKUMENT AN EINEM

SICHEREN ORT AUF!

WARNING!

LEBENSGEFAHR UND

UNFALLRISIKO FÜR SÄUGLINGE UND KINDER!

Lassen Sie Kinder niemals mit dem Verpackungsmaterial und dem Produkt allein und unbeaufsichtigt. Das Verpackungsmaterial stellt ein Risiko für das Leben durch Ersticken und Strangulation dar. Kinder unterschätzen die Risiken häufig. Halten Sie Kinder immer vom Produkt fern. Das Produkt ist kein Spielzeug.

⚠ VORSICHT!

VERLETZUNGSRISIKO!

Stellen Sie sicher, dass alle Teile unbeschädigt sind und ordnungsgemäß montiert wurden. Es besteht ein Verletzungsrisiko, wenn das Produkt falsch montiert ist. Beschädigte Teile können die Sicherheit und Funktion des Produkts beeinträchtigen.

⚠ VORSICHT!

VERLETZUNGSRISIKO!

Lassen Sie Kinder nicht unbeaufsichtigt mit dem Produkt allein. Das Produkt ist kein Klettergerüst oder Spielzeug. Achten Sie darauf, dass niemand, insbesondere kein Kind, auf das Produkt klettert oder sich dagegen lehnt. Das Produkt könnte aus dem Gleichgewicht geraten und umkippen. Dies kann ebenso zu Sachschäden führen.

⚠ VORSICHT! VERLETZUNGSRISIKO!

Stellen Sie sicher, dass das Produkt in einem stabilen Gleichgewicht auf einer festen Oberfläche steht. Bevor Sie das Produkt nutzen: Platzieren Sie mindestens 110 kg auf dem Kreuzsockel 1 2 als Gegengewicht. Nutzen Sie das Produkt immer zusammen mit 4 Gehwegplatten, mit einer Größe von ca. 50 x 50 x 4 cm (nicht im Lieferumfang enthalten). Andernfalls kann das Produkt umkippen. Dies kann ebenso zu Sachschäden führen.

⚠ VORSICHT! VERLETZUNGSRISIKO!

Bewegen Sie das Produkt nie, wenn es geöffnet ist. Schließen Sie stets den Schirm 10 und ziehen Sie den Arm zurück. Andernfalls könnte das Produkt aus dem Gleichgewicht geraten und umkippen. Dies kann ebenso zu Sachschäden führen.

⚠ VORSICHT! BRANDGEFAHR! Stellen

Sie das Produkt niemals in die Nähe von offenem Feuer oder Wärmestahlern.

■ Stellen Sie das Produkt auf eine feste, ebene Oberfläche.
■ Prüfen Sie vor jedem Gebrauch, ob das Produkt stabil ist.

⚠ VORSICHT! VERLETZUNGSRISIKO!

Vergewissern Sie sich, dass sich keine Personen in der Nähe aufhalten, bevor Sie das Produkt öffnen und schließen.

⚠ VORSICHT! VERLETZUNGSRISIKO!

Seien Sie vorsichtig, wenn Sie dieses Produkt öffnen und schließen. Andernfalls könnten Ihre Finger gequetscht oder eingeklemmt werden.

■ Kontrollieren Sie vor jedem Einsatz, ob der Schirm 10 fest mit dem unteren Stababschnitt 3 auf dem Platten-Schirmständer verbunden ist.

Schließen Sie das Produkt, wenn der Wind Zeichen zunehmender Geschwindigkeit zeigt oder sich böige Schauer nähern.

■ Verwenden Sie das Produkt niemals als Schutz vor schlechtem Wetter.
■ Lassen Sie das Produkt nie unbeaufsichtigt, wenn es geöffnet ist. Bei unerwartet aufkommendem Wind können Schäden auftreten.
■ Schließen Sie das Produkt bei windigem, verschneitem oder regnerischem Wetter.
Hängen Sie keine Gegenstände (z. B. Kleidung) an das Produkt.

● Montage/Demontage

Hinweis: Für die Montage benötigen Sie eine Arbeitsfläche von mindestens 16 m² Fläche und 4 m Durchmesser.

Hinweis: Bitten Sie, wenn möglich, eine zweite Person, Sie bei der Montage zu unterstützen.

- Platten-Schirmständer montieren

Beschreibung Abb.

■ Entfernen Sie den unteren Stababschnitt A 3 vom Schirm 10.
■ Positionieren Sie den Querträger 2 auf dem anderen Querträger B 1.
■ Montieren Sie den Drehmechanismus 7 auf die Querträger 1 2. Setzen Sie die Schrauben 4 und die Unterlegscheiben 6 ein. Verwenden Sie den großen Sechskantschlüssel 15, um die Schrauben 4 anzuziehen.

Beschreibung Abb.

■ Montieren Sie den unteren Stababschnitt 3 auf den Drehmechanismus 7. Fügen Sie die Schrauben 5 und die Unterlegscheiben 6 ein. Verwenden Sie den großen Sechskantschlüssel 15, um die Schrauben 5 anzuziehen.
Platzieren Sie den Deckel 8 über der Abdeckkappe 9. Platzieren Sie die kombinierten Teile 8 9 auf dem Drehmechanismus 7.
■ Legen Sie die Gehwegplatten (nicht im Lieferumfang enthalten) gleichmäßig auf die Querträger 1 2.

●Schirm installieren

Beschreibung Abb.

Platzieren Sie die Abdeckhülse 11 auf dem unteren Stababschnitt 3.
Setzen Sie den Schirm 10 in den unteren Stababschnitt 3 ein. Setzen Sie die Schraube 12 ein. Verwenden Sie den kleinen Sechskantschlüssel 14, um die Schraube 12 anzuziehen.

●Produkt öffnen

Beschreibung Abb.

■ Entriegeln Sie den Höhenverstellhebel, indem Sie ihn drücken. Bewegen Sie den Höhenverstellhebel F nach oben und verriegeln Sie ihn in der letzten Position, indem Sie ihn loslassen.
■ Setzen Sie die Kurbel 13 in den F Höhenverstellhebel ein.

Beschreibung Abb.

Öffnen Sie den

Klettverschluss

und ziehen Sie die

Speichen anfangs

leicht auseinander.

Der Stoff könnte etwas

aneinander kleben.

Drehen Sie die Kurbel

im Uhrzeigersinn, bis

das Oberteil vollständig

geöffnet ist.

-

●Produkt drehen

Beschreibung Abb.

Drücken Sie das

Fußpedal (auf dem

Drehmechanismus 7).

H

Schwenken Sie

das Produkt und

bewegen Sie es in die

gewünschte Position.

H

Lassen Sie das

Fußpedal los, um die

Position zu fixieren.

H

●Produkt neigen

Beschreibung Abb.

Lösen Sie den

Höhenverstellhebel

und bewegen Sie ihn

nach unten, bis Sie den

gewünschten Winkel

erreicht haben.

|

⚠ VORSICHT!

VERLETZUNGSRISIKO!

Neigen Sie das Produkt nicht

bei starkem Wind. Das Produkt

könnte umkippen. Dies kann

ebenso zu Sachschäden führen.

●Produkt schließen

Beschreibung Abb.

■ Entriegeln Sie den

Höhenverstellhebel,

indem Sie ihn drücken.

Bewegen Sie den

Höhenverstellhebel J

nach unten und

verriegeln Sie ihn in der

letzten Position, indem

Sie ihn loslassen.

Beschreibung Abb.

■ Drehen Sie die Kurbel 13 gegen den Uhrzeigersinn, bis das J Produkt vollständig geschlossen ist.
- Drücken Sie den Höhenverstellhebel, um ihn zu entriegeln. Bewegen Sie den Höhenverstellhebel komplett nach unten. Lassen Sie den Höhenverstellhebel los, um das Produkt zu verriegeln.
Sichern Sie das Produkt mit dem Klettverschluss.
■ Verwenden Sie die Hülle 17, um das - Produkt zu schützen.
■ Verwenden Sie die Verlängerungsstangen 16, um die Hülle 17 anzubringen.

Beschreibung Abb.

■ Stecken Sie die Verlängerungsstangen M 16 zusammen.
■ Öffnen Sie den Reißverschluss der M Hülle 17.
■ Führen Sie die Verlängerungsstangen 16 ein und heben Sie N die Hülle 17 über den Schirm 10.
■ Schließen Sie den Reißverschluss der Hülle ○ 17.

Hülle abnehmen

- Öffnen Sie den Reißverschluss der Hülle 17. Verwenden Sie die Verlängerungsstangen 16, um die Hülle 17 abzunehmen.

●Kurbel befestigen/entfernen

Beschreibung Abb.

Richten Sie die
Öffnung an der Kurbel
13 an dem Stift der
Kurbelhalterung aus.
Schieben Sie die Kurbel
13 auf die Halterung,
bis der Stift in der
Öffnung einrastet.

■ Verwenden Sie ein spitzes Werkzeug (Schraubendreher oder Stift), um auf den Stift zu drücken und die Kurbel 13 zu entriegeln.

● Reinigung und Pflege

■ Reinigen Sie das Produkt mit einem leicht angefeuchteten, fusselfreien Tuch.
Lagern Sie das Produkt im Winter an einem kühlen, trockenen Ort. Vermeiden Sie, das Produkt in einem beheizten Raum zu lagern.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

●Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 384195_2107) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE Service Deutschland

Tel.: [phone]

E-Mail:[e-mail]

AT Service Österreich

Tel.:[phone]

E-Mail:[e-mail]

CH Service Schweiz

Tel.:[phone]

E-Mail:[e-mail]
