| Tipo di prodotto | Ombrellone a sbraccio (ombrellone con piede decentrato) |
| Marca | Livarno Lux |
| Modello | HG06996 |
| Dimensioni dell'ombrellone | Circa 238 x 300 x 241 cm (L × P × H) |
| Dimensioni del piede (base a croce) | Circa 90 x 90 cm (L × l) |
| Contrappeso necessario | 4 lastre per vialetti da circa 50 x 50 x 4 cm (non incluse), per un totale di almeno 110 kg |
| Alimentazione | Manuale (manovella) |
| Funzioni principali | Apertura/chiusura tramite manovella, rotazione 360° (pedale), inclinazione regolabile |
| Meccanismo di inclinazione | Leva di regolazione dell'altezza con sblocco |
| Rotazione | Pedale sul meccanismo girevole |
| Copertura di protezione | Inclusa con prolunghe per il montaggio |
| Manutenzione e pulizia | Pulire con un panno leggermente umido e senza pelucchi |
| Rimessaggio invernale | In un luogo fresco e asciutto, evitare ambienti riscaldati |
| Utilizzo in caso di vento | Chiudere l'ombrellone non appena si alza il vento o in caso di acquazzoni; non utilizzare per proteggersi dalle intemperie |
| Avvertenze di sicurezza | Non lasciare i bambini incustoditi, non arrampicarsi, non appendere oggetti, utilizzare solo su superficie solida e piana |
| Pezzi di ricambio | Disponibili per la durata della garanzia |
| Garanzia | 3 anni dalla data di acquisto, copre vizi materiali e di fabbricazione (esclusa usura normale) |
| Numero di riferimento (IAN) | 384195_2107 |
Domande frequenti - HG06996 Livarno Lux
Domande degli utenti su HG06996 Livarno Lux
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ombrellone in formato PDF gratuitamente! Trova il tuo manuale HG06996 - Livarno Lux e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HG06996 del marchio Livarno Lux.
MANUALE UTENTE HG06996 Livarno Lux
Istruzioni di sicurezza e montaggio
HU
NAPERNYÖ

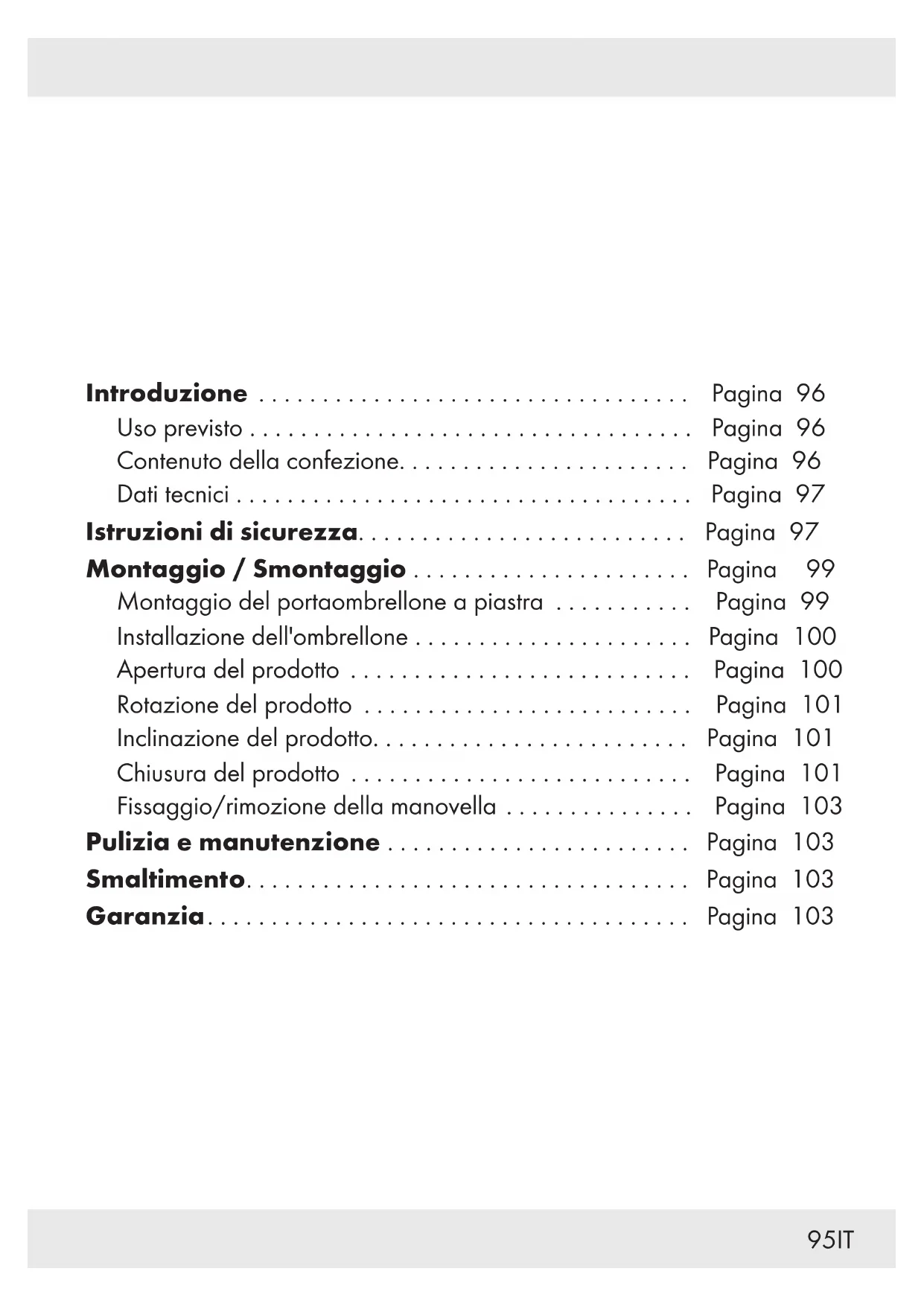

Introduzione ...... Pagina 96
Uso previsto ...... Pagina 96
Contenuto della confezione.... Pagina 96
Dati tecnici.... Pagina 97
Istruzioni di sicurezza.... Pagina 97
Montaggio / Smontaggio ...... Pagina 99
Montaggio del portaombrellone a piastra ..... Pagina 99
Installazione dell'ombrellone.... Pagina 100
Apertura del prodotto ...... Pagina 100
Rotazione del prodotto ...... Pagina 101
Inclinazione del prodotto.... Pagina 101
Chiusura del prodotto ...... Pagina 101
Fissaggio/rimozione della manovella ...... Pagina 103
Pulizia e manutenzione ...... Pagina 103
Smaltimento.... Pagina 103
Garanzia.... Pagina 103
OMBRELLONE DECENTRATO
Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Con esso avete optato per un prodotto di qualità. Familiarizzare con il prodotto prima di metterlo in funzione per la prima volta. A tale scopo, leggere attentamente le seguenti istruzioni d'uso e le avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Conservare queste istruzioni in un luogo sicuro. Consegnare tutta la documentazione in caso di cessione del prodotto a terzi.
●Uso previsto
Questo prodotto è adatto per la protezione dal sole. Qualsiasi altro uso o modifica del prodotto è proibito e può causare lesioni personali e/o danni al prodotto. Il produttore non è responsabile per danni causati da un uso diverso da quello previsto. Il prodotto non è destinato all'uso commerciale.
- Contenuto della confezione
Verificare che il contenuto della confezione sia completo e che tutte le sue parti siano in perfette condizioni. Non montare il prodotto se il contenuto della confezione è incompleto.
1 x Supporto trasversale (base a croce)
2 1x Supporto trasversale (base a croce)
3 1x Sezione inferiore dell'asta
4 4x Vite (M10 x 25 mm)
5 4x Vite (M10 x 20 mm)
6 8x Rondella
(∅ 10 mm)
7 1x Meccanismo di rotazione
8 1x Coperchio
(per il meccanismo di rotazione)
9 1x Tappo di chiusura (per il meccanismo di rotazione)
10 1x Ombrellone (con asta)
11 1x Manicotto di copertura (per la sezione inferiore dell'asta)
12 1x Vite (M6 x 15 mm)
13 1x Manovella
14 1x Chiave esagonale - piccola
15 1x Chiave esagonale - grande
16 1x Barre di prolunga 17 1x Involucro
Dati tecnici
Dimensioni
Ombrellone: Circa
$$ 2 3 8 \times 3 0 0 \times 2 4 1 \mathrm{cm} $$
$$ (L \times P \times A) $$
Portaombrellone
a piastra: Circa 90 x 90 cm
$$ (L \times P) $$
Istruzioni di sicurezza
SI PREGA DI LEGGERE TUTTE LE ISTRUZIONI DI SICUREZZA E DI MONTAGGIO PRIMA DELL'USO! TENERE QUESTO DOCUMENTO IN UN LUOGO SICURO!
AVVERTENZA!
PERICOLO PER L'INCOLUMITÀ
DEI BAMBINI! Non lasciare
mai i bambini soli e incustoditi con il materiale d'imballaggio e il prodotto. Il materiale d'imballaggio rappresenta un rischio per la vita da soffocamento e strangolamento. I bambini spesso sottovalutano i rischi. Tenere i bambini sempre lontani dal prodotto. Questo prodotto non è un giocattolo.
⚠️ CAUTELA! RISCHIO DI
LESIONI! Assicurarsi che tutte le parti siano integre e montate correttamente. Se il prodotto non viene montato correttamente, sussiste il rischio di lesioni. Componenti danneggiati possono compromettere la sicurezza e il funzionamento del prodotto.
CAUTELA! RISCHIO DI
LESIONI! Non lasciare i bambini soli e incustoditi con il prodotto. Questo prodotto non è una struttura per arrampicarsi né un giocattolo. Assicurarsi che nessuno, specialmente i bambini, si arrampichi o si appoggi al prodotto. Il prodotto potrebbe sbilanciarsi e ribaltarsi. Ciò può anche portare a danni materiali.
⚠️ CAUTELA! RISCHIO DI LESIONI! Assicurarsi che il prodotto sia in equilibrio stabile su una superficie solida. Prima di utilizzare il prodotto: Posizionare almeno 110 kg sulla base a croce 1 2 come contrappeso. Utilizzare sempre il prodotto insieme a 4 lastre da pavimentazione di 50 x 50 x 4 cm (non incluse). Altrimenti il prodotto può ribaltarsi. Ciò può anche portare a danni materiali.
⚠️ CAUTELA! RISCHIO DI LESIONI! Non spostare mai il prodotto quando è aperto. Chiudere sempre l'ombrellone 10 e tirare indietro il braccio. In caso contrario, il prodotto potrebbe sbilanciarsi e ribaltarsi. Ciò può anche portare a danni materiali.
⚠️ CAUTELA! RISCHIO DI INCENDIO! Non installare mai il prodotto in prossimità di fiamme libere o radiatori.
- Posizionare il prodotto su una superficie resistente e piana. - Prima di ogni utilizzo del prodotto controllarne la stabilità.
⚠️ CAUTELA! RISCHIO DI LESIONI! Prima di aprire e chiudere il prodotto, assicurarsi che non vi siano persone nelle vicinanze.
⚠️ CAUTELA! RISCHIO DI LESIONI! Fare attenzione quando si apre e si chiude questo prodotto. Altrimenti le dita potrebbero rimanere schiacciate o incastrate.
■ Prima di ogni utilizzo, controllare che l'ombrellone 10 sia saldamente collegato alla sezione inferiore dell'asta 3 sul portaombrellone a piastra.
Chiudere il prodotto se il vento sembra aumentare la velocità o se si avvicinano rovesci a raffiche.
Non utilizzare mai il prodotto per proteggersi dalle intemperie.
Non lasciare mai il prodotto incustodito quando è aperto. Il vento improvviso può causare danni.
■ Chiudere il prodotto in caso di vento, neve o pioggia.
■ Non appendere oggetti (ad es. indumenti) al prodotto.
● Montaggio / Smontaggio
Indicazione: Per il montaggio è necessaria una superficie di lavoro di almeno 16 m² e 4 m di diametro.
Indicazione: Se possibile, chiedere ad una seconda persona di assistere nel montaggio.
● Montaggio del portaombrellone a piastra
Descrizione Fig.
Togliere la sezione inferiore dell'asta 3 A dall'ombrellone 10.
■ Posizionare il supporto trasversale 2 B
sull'altro supporto trasversale 1.
■ Montare il meccanismo di rotazione 7
sui supporti trasversali 1 2.
Inserire le viti 4 e B le rondelle 6. Con la chiave esagonale grande 15 serrare le viti 4.
Descrizione Fig.
■ Montare la sezione inferiore dell'asta 3 sul meccanismo di rotazione 7. Inserire le viti 5 e le rondelle 6. Con la chiave esagonale grande 15 serrare le viti 5.
■ Posizionare il coperchio 8 sopra il tappo di chiusura 9.
Posizionare le parti C
combinate 8 9
sul meccanismo di rotazione 7.
■ Posizionare le lastre da pavimentazione (non incluse) in modo C uniforme sui supporti trasversali 1 2.
- Installazione dell'ombrellone
Descrizione Fig.
■ Posizionare il manicotto di copertura 11 sulla sezione inferiore D dell'asta 3.
Inserire l'ombrellone 10 nella sezione inferiore dell'asta 3. Inserire le viti 12. Con la chiave esagonale piccola 14 serrare la vite 12.
●Apertura del prodotto
Descrizione Fig.
■ Sbloccare la leva di regolazione dell'altezza premendola. Spostare la leva di regolazione F dell'altezza verso l'alto e bloccarla nell'ultima posizione rilasciandola.
Inserire la manovella 13 nella leva di regolazione dell'altezza.
Descrizione Fig.
■ Aprire la chiusura in velcro e tirare leggermente i raggi all'inizio. Il tessuto potrebbe attaccarsi un po'.
■ Ruotare la manovella in senso orario finché la parte superiore non sia completamente aperta.
- Rotazione del prodotto
Descrizione Fig.
■ Premere il pedale (sul meccanismo di H rotazione 7).
■ Ruotare il prodotto e spostarlo nella posizione desiderata. H
Rilasciare il pedale per fissare la posizione.
●Inclinazione del prodotto
Descrizione Fig.
Rilasciare la leva di regolazione dell'altezza e spostarla verso il basso fino a raggiungere l'angolo desiderato.
⚠️CAUTELA! RISCHIO DI LESIONI! Non inclinare il prodotto in presenza di forte vento. Il prodotto potrebbe ribaltarsi. Ciò può anche portare a danni materiali.
●Chiusura del prodotto
Descrizione Fig.
■ Sbloccare la leva di regolazione dell'altezza premendola. Spostare la leva di regolazione dell'altezza verso il basso e bloccarla nell'ultima posizione rilasciandola.
Descrizione Fig.
■ Ruotare la manovella 13 in senso antiorario finché J il prodotto non sia completamente chiuso.
■ Premere la leva di regolazione dell'altezza per sbloccarla. Abbassare completamente la leva di regolazione dell'altezza. Rilasciare la di regolazione dell'altezza per bloccare il prodotto.
■ Fissare il prodotto con la chiusura in velcro.
- Utilizzare l'involucro 17 per proteggere il - prodotto.
Utilizzare le barre di prolunga 16 per fissare M l'involucro 17.
Descrizione Fig.
■ Spingere insieme le barre di prolunga 16. M
■ Aprire la cerniera dell'involucro 17. M
Inserire le barre di prolunga 16 sollevare l'involucro 17 sopra l'ombrellone 10.
Chiudere la cerniera dell'involucro 17.
Rimozione dell'involucro
■ Aprire la cerniera dell'involucro 17. Utilizzare le barre di prolunga 16 per rimuovere l'involucro 17.
● Fissaggio/rimozione della manovella
Descrizione Fig.
Allineare l'apertura sulla manovella 13 con il perno sul supporto della manovella. Spingere P la manovella 13 sul supporto fino a quando il perno non si innesta nell'apertura.
Utilizzare un utensile appuntito (cacciavite o matita) per premere sul P perno e sbloccare la manovella 13.
●Pulizia e manutenzione
Pulire il prodotto con un panno leggermente inumidito e privo di lanugine.
In inverno conservare il prodlo in un luogo fresco e asciutto. Evitare di conservare il prodotto in un locale riscaldato.
Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.
● Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 384195_2107) come prova d'acquisto.
Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.
Assistenza
Assistenza Italia
Tel.:800790789
E-Mail:owim@lidl.it
