HG07006 - Parasol Livarno Lux - Gratis brugsanvisning og manual

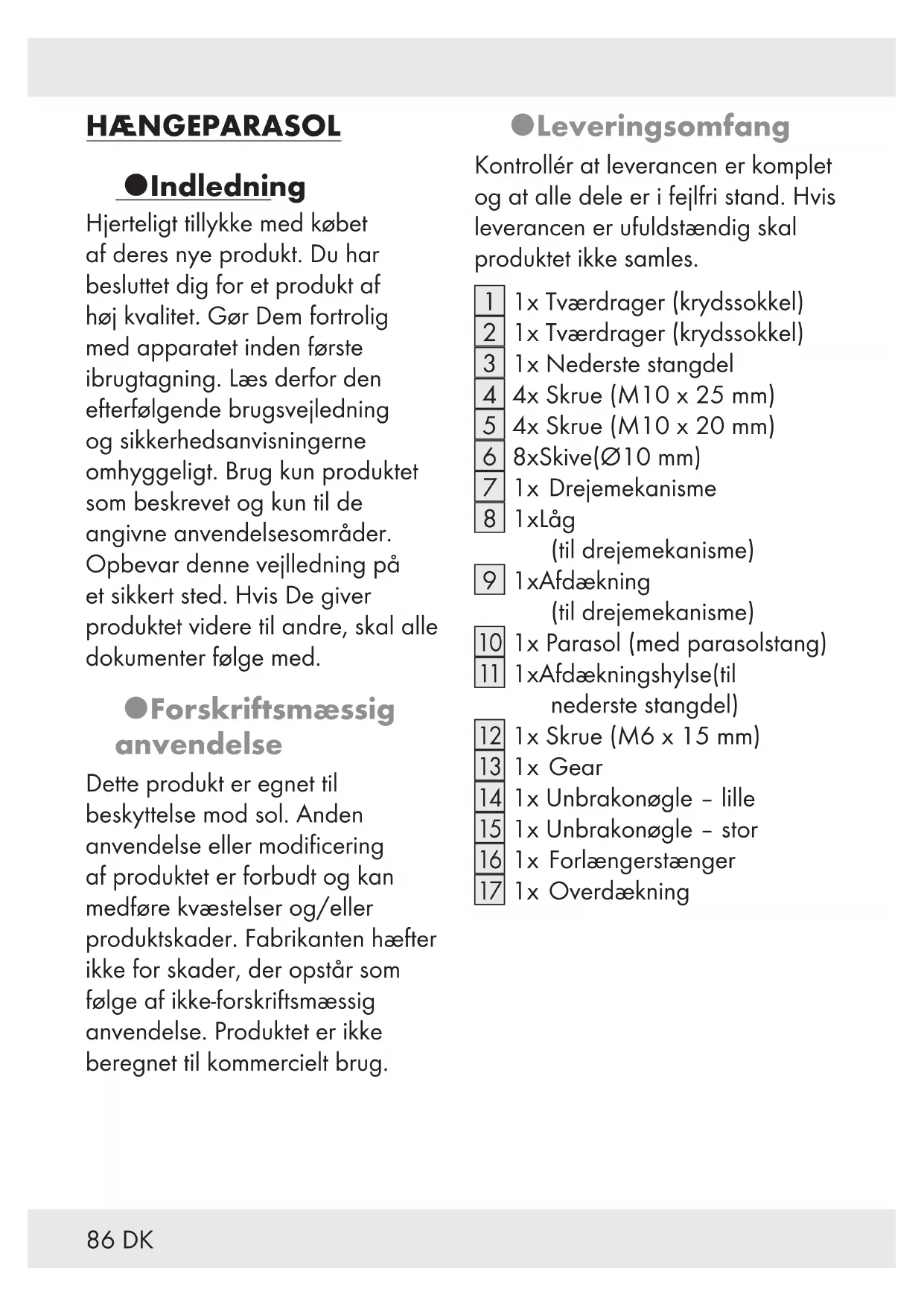

BRUGSANVISNING HG07006 Livarno Lux

Montage- og sikkerhedsanvisninger

T

OMBRELLONE DECENTRATO

Sikkerhedsanvisninger . Side 87

Monter plade-parasolfoden. Side 89
Montering af parasol. Side 90
Slå produit op. Side 90
Drejning af produit Side 91
Vipning af Produktet. Side 91
Sammenklapning af Produktet. Side 91
Montering/afmontering af gear. Side 93

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produit af høj kvalitet. Gør Dem fortrolig med apparatet inden første brugtagning. Læs derfor den afterfolgende brugsvejledning og sikkerhedsanvisningerne omhyggeligt. Brug kun produkt som beskrevet og kun til de angivne anvendelsesområder. Opbevarijke vejlledning på et sikkert sted. Hvis De giver produkt videre til andre, skal alle dokumenter følgmed.

Dette produit er egnet til beskyttelse mod sol. Anden anvendelse aller moderificering af produitet er forbudt og kan medfore kvæstelser og/eller produitskader. Fabrikanten hæfter ikke for skader, der opstår som følge af ikke-forskriftsmæssig anvendelse. Produktet er ikke beregnet til commerciert brug.

Leveringsomfang

Kontroller at leverancen er komplet og at alle dele er i feilfri stand. Hvis leverancen er ufuldstændig skal produit etkke samles.

1 1x Tvaerdrager (krydssokkel)
2 1x Tvaerdrager (krydssokkel)
3 1xNederste stangdel
4 4x Skrue (M10 x 25 mm)
5 4x Skrue (M10 x 20 mm)
6 8xSkive(010 mm)
7 1x Drejemekanisme
8 1xLag (til drejemekanisme)
9 1xAfdaelkning (til drejemekanisme)
10 1x Parasol (med parasolstang)
11 1xAfdaekningshylse(til nederste stangdel)
12 1x Skrue (M6 x 15 mm)
13|1x Gear
14 1x Unbrakonøgle - lille
15 1x Unbrakonøgle - stor
16 1x Forlaengerstaenger
17 1x Overdækning

Tekniske data

Dimensioner

Parasol: ca. 238 × 300 × 241 cm (B x D x H)

Plade-

parasolfod: ca. 90 × 90 cm

(L×B)

Sikkerhedsanvisninger

FØR BRUG SKAL DU LæSE

ALLE SIKKERHEDS-OG

MONTERINGSANVISNINGER!

OPBEVAR DETTE DOKUMENT

PÅ ET SIKKERT STEDI!

ADVARSEL!

LIVSFAREOG

RISIKO FOR

ULYKKER FOR SMÄBØRN

OG BØRN! Lad aldrig boːnændere alene og uten opsyn medemballage eller produkt.

Emballagen udgør en risiko for livsfare ved kvælning eller strangulering. Børn undervurderer oft resikoen.

Børn skal altid holdes på afstand af Produktet. Produktet er ikke et legetoj.

FORSIGTIG! FARE FOR

KVAESTELSER! Kontroller, at alle dele er ubeskadigede og fagmæssigt korrekt monteret. Der er fare for kvæstelser, hvis produktet er monteret forkert. Beskadigede dele kan påvirke produits sikkerhed og Funktion.

FORSIGTIG! FARE FOR

KVAESTELSER! Børn på ikke vaere alene med produitet oguden opsyn. Produktet er ikke et legetøj eller klatreudstyr.

Vær opmaerksom pa, at ingen, især ikke børn, klatter på eller laener sig op ad produitet.

Produkt kan miste balancen og vaelte. Dette kan ogsa medfore tingskader.

FORSIGTIG! FARE FOR KVAESTELSER! Sorg for at produitet stär i stabil ligevægt på en fast overflade. For produitet tages i brug: Anbring mindst 110 kg på krydssoklen 1 2 som kontravaegt. Anvend altid produitet sammen med 4 fortovsflierer med en størrelse på ca. 50 × 50 × 4 cm (ikke en del af leveringsomfanget). I modsat fald kan produitet vælte. Dette kan ogå medføretingskader.
FORSIGTIG! FARE FOR KVAESTELSER! Produktet på ikke flyttes,+nár det er slæet op. Klap altid parasollen 10 sammen og træk armen tilbage. I modsat fald kan produitketkommen ud af balance og vælte.Dette kan øgsa medføre tingskader.

FORSIGTIG! BRANDFAIRE!

Anvend ikke produit i naerheden af aben ild ell er strålevarmere.

Anbring Produktet på en stabil, lige overflade.
Før hvert brug skal det kontrolleres omprodukter er stabilt.

FORSIGTIG! FARE FOR KVAESTELSER! Sorg for at ingen personer opholder sig i nærheden, narr du abner og lukkerproduktet.

FORSIGTIG! FARE FOR KVAESTELSER! Udvis forsigtighed nár produktet slas op og klappes sammen. I modsat fald kan du kvæste eller klemme fingrene.

Før hv er anvendelse skal du kontrollere om parasollen 10 er fast forbundet til den nederste stangdel 3 p a pladeparasolfoden.

Klap produit
sammen, hvis der er
tegn på at vinden
tiltager aller der er
kraftige regnbyger på
vej.

Anvend aldrig produit som beskyttelse mod dareligt vejr.
Produktet må ikke:være uden opsyn, när det er slæt op. Ved pludselige vindstød kan der opstå skader.
Klap Produktet sammen i blæsevejr, sne-ller regnvejr.
Haeng称之genstande (fx klæder) på produitet.

- Montering/ demontering

Bemærk: Ved montering er der behov for et arbejdsomrade, der er mindst 16m^2 stort og 4 m i diameter.

Bemærk: Om muligt skal du bede en anden person om hjælp til monteringen.

- Monter pladeparasolfoden

Beskrivelse Fig.

Saatværdrageren 2
papden anden
tveerdrager1.

B

Monter drejemekanismen 7 pa tværdragerne 1 2. Sæt skruerne 4 og skiverne 6 pa. Anvend den store unbrakonøgle 15 for spænde skruerne 4.

B

Beskrivelse Fig.

Monter den nederste

stangdel 3 P

drejemekanismen7.

Sæt skruerne 5 og

den store unbrakonøgle

15 for at spænde

skruerne 5.

B

Saetlaget 8p

afdaekningen 9.

Anbring de

kombinerede

dele 89

drejemekanismen 7.

C

Laeg fortovsfiserne

(ikke en del af

leveringsomfangent) C

ligeligt fordelt pa

tvaerdragerne 1 2.

Lås højdeindstillings-

handtaget op ved at

trykke det ind. Flyt hogeindstillingshandtaget

F

opad og las det i den

sidste position ved at

slippe händtaget.

Saat gearet 13 ind i hoi

Abn burrelukningen, og træk forst parasolpindene let fra hinanden. Stoffet kan evt. klæbe lidt sammen.

Drei gearet med uret indtil overdelen er helt G aben.

Drejning af Produkt

Beskrivelse Fig.

Tryk pafodpedalen (pag drejemekanismen 7).
Drej Produktet til den onskede position. H
Slip fodpedalen for at H fiksere positionen.

Vipning af Produktet

Beskrivelse Fig.

Løsn højdeindstillings-handtaget og flyt det nedad indtil den onske-de vinkel er næt.

FORSIGTIG! FARE FOR

KVAESTELSER! Produktet mä\ ikke vippes ved kraftig vind.\ Produktet kan vælte. Dette kan\ også medføre tingskader.

- Sammenklapning af Produktet

Beskrivelse Fig.

Lås højdeindstillingshandtaget op ved attrykke det ind. Flyt hj-deindstillingshandtaget Jnedad og lás det i densidste position ved atslippe handtaget.

Beskrivelse Fig.

Drej gearet 13 mod uret indtil produit er J helt klappet sammen.
Tryk på højdeindstellingshändtaget for at lase det op. Flyt hjodeindstellingshändtaget K helt ned. Slip hjodeindstellingshändtaget for at lase produit.
Produktet sikres med burrelukningen.
Anvend overdaekningen 17 for at beskytte - Produktet.
Brug forlangerstaengerne 16 til at anbringe overdakningen 17.

Beskrivelse Fig.

Saat forlaengerstaengerne 16 M sammen.
Burrelukningen pa overdakningen 17 M abnes.
Stik
forlangerstaengerne
16 ind i og loft
overdakningen 17 over
parasollen 10.
Luk burrelukningen pa overdaelkningen 17.

Afmontering af overdækning

Burrelukningen pa
overdækningen 17 abnes.Brug forlaengerstaengerne 16 til at afmontere overdækningen 17.

- Montering/ afmontering af gear

Beskrivelse Fig.

Ret abningen i gearet 13 mod stiften pa gearholderen. Pres P gearet 13 paholderen til stiften klikker fast i abningen.
Anvend et spidst
værktøj (skruetrækker
eller stift) til at trykke på P
stiften og lase gearet
13 op.

Rengør Produktet med en let fugtig, fnugfri klud.
Opbevar Produktet ved stuetemperatur på et køligt, tørsted. Undgå at opbevare Produktet i et opvarmet lokale.

Bortskaffelse

Indpakningen bestar af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

De fär oplyst muligheder til bortskaffelse af det udtjente produit hos deres lokale myndigheder eller bystyre.

Garanti

Produktet blev producereromhyggeligt after de strengeste kvalitetskrav og kontrollereretgrundigt inden levering. Hvis der forekomm er mangler ved dette produit, sa har de juridiske rettigheder over for saelgeren af dette produit. Disse juridiske rettigheder indskraenkes ikke af vores garantietder beskrives i det fologende.

De fär 3 árs garanti fra købsdatoen på dette produit. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behoves som dokumentation for købet.

Hvis der inden for 3 År fra købsdatoen af for dette produit opstår en materiale-ller fabrikationsfejl, bliver produit repareret aller erstattet - after vores valg - af os.udomkostninger for dem. Garantien bortfalder, his plastukt bet bliver beskadiget aller ikke anvendes eller vedligeholds korrekt.

Garantien gæelder for materiale-eller fabrikationsfejl. Denne garanti dækker ikkeproduktdele, som er udsat for normalt slid og derfor kan detragtes som normale sliddele (f.eks. batterier) aller ved skader på skrøbelige dele; f.eks. kontakter, aktumulatorer som er fremstillet af glas.

Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af deres forresporgsel, bedes De folge ffolgende anvisninger:

Opbevar kassebon
og artikelnummer
(IAN 384195_2107) som
købsdokumentation, söppekan
fremlægges på forespørgsel.
Artikelumrene er angivet på
typeskiltet, ved en indgravering, på
forsiden af vejledningen (nederst
til venstre) eller på et mærkat på
bag-ller undersiden. Hvis der
forekommern funktionsfejl aller andre
mangler, skal De første kontakte
nedenstående serviceafdeling
telefonisk eller via e-mail.

Et produit, der er registreret som defekt, kan De derefter除去 portofrit til den meddelteserviceadresse ved vedlaeggelse af kobsbeviset (kassebon) og angivelsen af, hvori manglen bestar, og hvornar den er opstaet.

Service

DK

Service Danmark

Tel.:[phone]

E-Mail: [e-mail]
