HG07006 - Parasol Livarno Lux - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HG07006 Livarno Lux au format PDF.
| Type de produit | Parasol de jardin |
| Marque | Livarno Lux |
| Modèle | HG07006 |
| Dimensions (L × P × H) | environ 238 × 300 × 241 cm |
| Dimensions du pied (L × l) | environ 90 × 90 cm |
| Contrepoids requis | Au moins 110 kg (4 dalles pour allées de 50×50×4 cm, non incluses) |
| Mécanisme d'inclinaison | Oui, par levier de réglage de hauteur |
| Rotation | Oui, par pédale sur mécanisme pivotant |
| Ouverture et fermeture | Manivelle |
| Hauteur réglable | Oui |
| Utilisation conforme | Protection contre le soleil |
| Housse de protection | Incluse |
| Garantie | 3 ans |
| Référence IAN | 384195_2107 |
| Nettoyage | Chiffon humide sans peluche |
| Stockage hivernal | Endroit frais et sec, éviter pièce chauffée |
| Pièces détachées | Disponibles pendant la durée de la garantie |
FOIRE AUX QUESTIONS - HG07006 Livarno Lux
Questions des utilisateurs sur HG07006 Livarno Lux
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Parasol au format PDF gratuitement ! Retrouvez votre notice HG07006 - Livarno Lux et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HG07006 de la marque Livarno Lux.
MODE D'EMPLOI HG07006 Livarno Lux
Instructions de montage et consignes de sécurité
NL BE
FR/BE Instructions de montage et consignes de sécurité Page 23
Utilisation conforme aux instructions. Page 24 Contenu de l'emballage. Page 24 Données techniques. Page 25
Monter le pied de parasol en dalles. Page 27 Installation du parasol. Page 28 Ouverture du produit. Page 28 Tourner le produit. Page 29 Inclinaison du produit. Page 29 Fermeture du produit. Page 29 Fixer/ennlever la manivelle. Page 31
Parasoldé porte

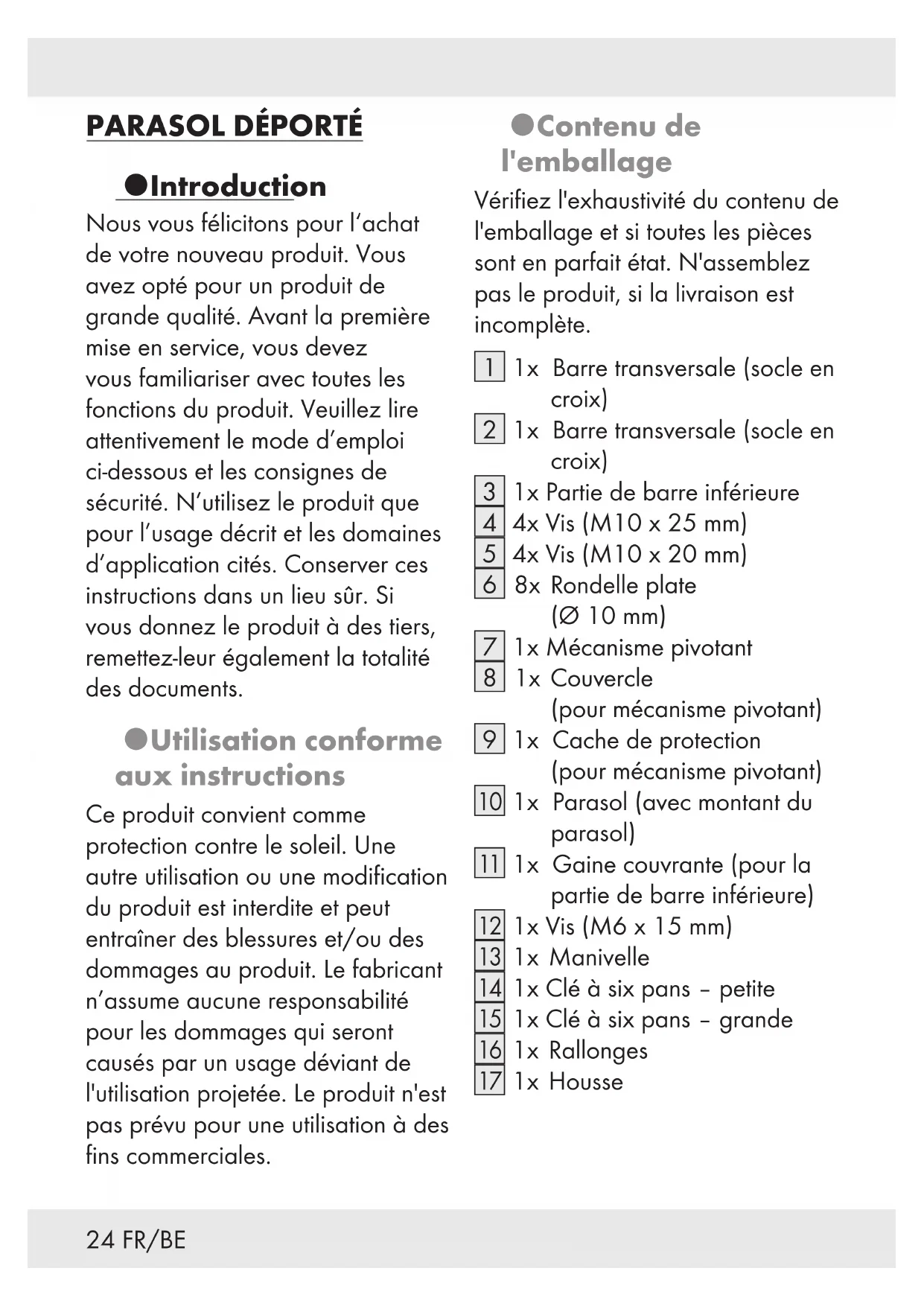

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage prescrit et les domaines d'application cités. Conserver ces instructions dans un lieu sûr. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.
Utilisation conforme aux instructions
Ce produit convient comme protection contre le soleil. Une autre utilisation ou une modification du produit est interdite et peut entraîner des blessures et/ou des dommages au produit. Le fabricant n'assume aucune responsabilité pour les dommages qui seront causés par un usage déviant de l'utilisation projetée. Le produit n'est pas prévu pour une utilisation à des fins commerciales.
Contenu de l'emballage
Vérifiez l'exhaustivité du contenu de l'emballage et si toutes les pièces sont en parfait état. N'assemblez pas le produit, si la livraison est incomplète.
1 1x Barre transversale (socle en croix) 2 1x Barre transversale (socle en croix) 3 1x Partie de barre inférieure 4 4x Vis (M10 x 25 mm) 5 4x Vis (M10 x 20 mm) 6 8x Rondelle pl (10 mm) 7 1x Mécanisme pivotant 8 1x Couvercle (pour mécanisme pivotant) 9 1x Cache de protection (pour mécanisme pivotant) 10 1x Parasol (avec montant du parasol) 11 1x Gaine couvrante (pour la partie de barre inférieure) 12 1x Vis (M6 x 15 mm) 13 1x Manivelle 14 1x Clé à six pans - petite 15 1x Clé à six pans - grande 16 1x Rallonges 17 1x Housse
Dimensions
Parasol: env. 238 × 300 × 241 cm (L × P × H)
Pied de
parasol en env. 90 × 90 cm
dalles: (LxI)
Consignes de sécurité
VEUILLEZ LIRE TOUTES LES CONSIGNES DE SÉCURITÉ ET LES INSTRUCTIONS DE MONTAGE AVANT UTILISATION! VEUILLEZ CONSERVER CE DOCUMENT DANS UN ENDROIT SÛR!
Avertissement! DANGER MORTEL et RISQUE
D'ACCIDENT POUR BÉBÉS ET ENFANTS! Ne laissez
jamais des enfants sans surveillance avec les matériaux d'emballage et le produit. Les matériaux d'emballage représentent un danger mortel par asphyxie et strangulation. Les enfants sous-estiment fréquemment les risques. Maintenez toujours les enfants hors de la portée du produit. Cet article n'est pas un jouet.
Prudence! RISQUE de blessures! assurez-vous
que toutes les pièces soient en parfait état et montées correctement. Il existe un risque de blessure, si le produit est mal monté. Des pièces endommagées peuvent influencer la sécurité et le fonctionnement du produit.
Prudence! RISQUE de
BLESSURES! Ne laissez pas des enfants avec le produit sans surveillance. Ce produit n'est ni un jouet ni un équipement sur lequel on peut grimper. Veillez à ce que personne, en particulier des enfants, ne grimpe ou s'appuie contre le produit. Le produit pourrait se déséquilibrer et se renverser. Cela peut provoquer aussi des dégâts matériels.
Prudence! RISQUE de
BLESSURES! Assurez-vous
que le produit soit posé sur une surface ferme et soit bien en équilibre. Avant d'utiliser le produit : Placez au moins 110kg sur le socle en croix 1 2 comme contrepoids.
Utilisez toujours le produit avec 4 dalles pour allées, ayant une dimension d'env. 50 × 50 × 4 cm (non comprises dans le contenu de l'emballage). Autrement, le produit peut tomber. Cela peut provoquer aussi des dégâts matériels.
Prudence! RISQUE de
BLESSURES! Ne déplacez jamais le produit, lorsqu'il est ouvert. Fermez toujours le parasol 10 et pliez le bras.
Sinon, le produit pourrait se déséquilibrer et se renverser. Cela peut provoquer aussi des dégâts matériels.
Prudence! RISQUE
D'INCENDIE! Ne placez jamais le produit près de flammes ou d'appareils produisant de la chaleur.
Positionnez le produit sur une surface ferme et plane. Examinez avant chaque utilisation si le produit est stable.
Prudence! RISQUE de
BLESSURES! Assurez-vous qu'aucune personne ne soit à proximité lors de l'ouverture ou de la fermeture du produit.
Prudence! RISQUE de
BLESSURES! Soyez prudent, lorsque vous ouvrez et fermez ce produit. Sinon, vos doigts pourraient être coincés ou pincés.
Contrôlez avant chaque utilisation si le parasol 10 est bien raccordé à la partie de la barre inférieure du pied du parasol en dalles.
Fermez le produit lorsque le vent se lève et que sa vitesse augmente ou lorsque des averses avec rafales s'approchent.
Il est interdit d'utiliser le produit pour se protéger des intempéries. Ne laissez jamais le produit sans surveillance lorsqu'il est ouvert. Des dommages peuvent survenir en cas de vents inattendus. Fermez le produit lors de l'apparition du vent, de neige ou pluie. N'accrochez pas d'objets (par ex. vêtements) au produit.
Montage/démontage
Remarque: Pour le montage, vous avez besoin d'une surface de travail d'au moins 16m² sur un diamètre de 4 m.
Remarque: Demandez, si possible, de l'aide à une deuxième personne lors du montage.
Description III.
Enlevez la partie de la barre inférieure du A parasol 10. Placez la barre transversale 2 sur l'autre barre transversale 1. Montez le mécanisme pivotant 7 sur les barres transversales 1 2. Placez les vis 4 et les rondelles B plates 6. Utilisez la grande clé à six pans 15 pour serrer les vis 4.
Description III.
Montez la partie de la barre inférieure
3 sur le mécanisme
pivotant 7. Positionnez
les vis 5 et les B
rondelles plates 6.
Utilisez la grande clé à
six pans 15 pour serrer
les vis 5.
Placez le couvercle 8
sur le cache de
protection 9. Placez
les pièces combinées
8 9 sur le
mécanisme pivotant 7.
Placez régulièrement
les dalles pour allées
(non comprises
Dans le contenu de
l'emballage) sur les
barres transversales
1 2.
Description III.
Placez la gaine
couvrante 11 sur la
partie de la barre
inférieure 3
Placez le parasol 10
Dans la partie de la
barre inférieure 3.
Insérez les vis 12
Utilisez la petite clé à
six pans 14 pour serrer
les vis 12.
Description III.
Déverrouillez le levier
de réglage de la
hauteur en appuyant
dessus. Déplacez le
levier de réglage de la
hauteur vers le haut et
verrouillez-le dans
dernière position, en le
libérant.
Introduisez la
manivelle 13 dans le
levier de réglage de la
hauteur.
Description III.
Ouvrez la bande autoagrippante et séparez légèrement les baleines les unes des autres. Le tissu pourrait s'être collé légèrement.
Tournez la manivelle dans le sens des aiguilles d'une montre, jusqu'à ce que la partie supérieure soit complètement ouverte.
Description III.
Appuyez sur la pédale (sur le mécanisme H pivotant 7). Faites pivoter le produit et déplacez-le dans la H position souhaitée. Relâchez la pédale afin de fixer la position.
Description III.
Déverrouillez le levier de réglage de la hauteur et bougez-le vers le bas jusqu'à ce que vous ayez atteint l'angle souhaité.
PRUDENCE! RISQUE DE BLESSURES! N'inclinez pas le produit en cas de vent fort. Le produit pourrait basculer. Cela peut provoquer aussi des dégâts matériels.
Description III.
Déverrouillez le levier de réglage de la hauteur en appuyant dessus. Bougez le levier de réglage de la hauteur vers le bas et verrouillez-le dans la dernière position, en le libérant.
Description III.
Tournez la manivelle 13 dans le sens inverse des aiguilles d'une montre, jusqu'à ce que le produit soit complètement fermé. Appuyez sur le levier de réglage de la hauteur pour le déverrouiller. Déplacez complètement vers le bas le levier de réglage de la hauteur. Relâchez le levier de réglage de la hauteur afin de verrouiller le produit. Sécurisez le produit avec la bande L autoagrippante. Utilisez la housse [17] afin de protégerez le produit. Utilisez les rallonges 16 afin de poser la M housse 17.
Description III.
Raccordez les rallonges 16 ensemble. Ouvrez la fermeture à glissière de la M housse [17]. Faites passer les rallonges 16 et soulevez la housse 17 au-dessus du parasol 10. Fermez la fermeture à glissière de la housse 17.
Retirer la housse
Ouvrez la fermeture à glissière de la housse [17]. Utilisez les rallonges [16] afin de retirer la housse [17].
Description III.
Orientez l'ouverture sur la manivelle 13 sur la goupille du support de la manivelle. Poussez la manivelle 13 sur le support jusqu'à ce que la goupille s'engage dans l'ouverture. Utilisez un outil pointu (tournevis ou goupille) afin d'appuyer sur P la goupille et de déverrouiller la manivelle 13.
Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Le produit est recyclable, soumis à la responsabilité élargie du fabricant et collecté séparément.
Article l217-16 du code de la consommation
Lorsque l’acheteur demande au vendeur, pendant le cours de la
Nettoyage et entretien
Nettoyez le produit avec un chiffon sans peluche, légèrement humidifié. En hiver, rangez le produit à un endroit frais et sec. Évitez de ranger le produit dans une pièce chauffée.
garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code civil.
Article l217-4 du code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article l217-5 du code de la consommation
Le bien est conforme au contrat : S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;
Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article l217-12 du code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 premier alinéa du code civil
L'action en resultats des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Ce produit bénéficiait d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication avait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
Faire valoir sa garantie
Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :
Veuillez conserver le ticket de caisse et la référence du produit (IAN 384195_2107) à titre de preuve d'achat pour toute demande.
Le numéro de référence de l'article est indiqué sur la plaque d'identification, gravée sur la page de titre de votre manuel (en bas à gauche) ou sur un autocollant apposé sur la face arrière ou inférieure du produit.
En cas de dysfonctionnement du produit, ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Vous pouvez alors envoyer francode port tout produit considéré comme défectueux au service clientèle indiqué, accompagné de la preuve d'achat (ticket de caisse) et d'une description écrite du défaut avec mention de sa date d'apparition.
Tel.: 0800904879
