HG07006 - Slnečník Livarno Lux - Bezplatný návod na obsluhu

Typ výrobku	Záhradný slnečník
Značka	Livarno Lux
Model	HG07006
Rozmery (D × Š × V)	približne 238 × 300 × 241 cm
Rozmery podstavca (D × Š)	približne 90 × 90 cm
Požadovaná záťaž	Minimálne 110 kg (4 dlaždice na chodník 50×50×4 cm, nie sú súčasťou)
Mechanizmus nakláňania	Áno, pomocou páky na nastavenie výšky
Otáčanie	Áno, pomocou pedálu na otočnom mechanizme
Otváranie a zatváranie	Kľuka
Nastaviteľná výška	Áno
Správne použitie	Ochrana pred slnkom
Ochranný obal	Súčasťou
Záruka	3 roky
Referenčné číslo IAN	384195_2107
Čistenie	Vlhká handrička bez chĺpkov
Zimné skladovanie	Chladné a suché miesto, vyhýbajte sa vykurovaným miestnostiam
Náhradné diely	Dostupné počas trvania záruky

Často kladené otázky - HG07006 Livarno Lux

Ako zostaviť slnečník Livarno Lux HG07006?

Montáž vyžaduje dve osoby a pracovnú plochu aspoň 16 m². Postupujte podľa pokynov v návode: zložte krížový podstavec, upevnite otočný mechanizmus, vložte stožiar, potom upevnite slnečník. Použite priložené imbusové kľúče.

Aká záťaž je potrebná pre slnečník?

Na krížový podstavec je potrebné umiestniť aspoň 110 kg, teda 4 dlaždice na chodník s rozmermi približne 50×50×4 cm každá (nie sú súčasťou). Bez tejto záťaže sa slnečník môže prevrátiť.

Ako otvoriť a zatvoriť slnečník?

Vložte kľuku do páky na nastavenie výšky. Otáčajte ňou v smere hodinových ručičiek na otvorenie a proti smeru na zatvorenie. Uistite sa, že počas manipulácie nie je nikto v blízkosti.

Ako nakloniť slnečník?

Odomknite páku na nastavenie výšky stlačením, potom ju posuňte nahor alebo nadol, aby ste dosiahli požadovaný uhol. Nenakláňajte ho pri silnom vetre. Zamknite páku uvoľnením.

Ako otočiť slnečník?

Stlačte pedál na otočnom mechanizme, otočte slnečník do požadovanej polohy, potom pedál uvoľnite na upevnenie polohy.

Čo robiť v prípade vetra alebo nepriaznivého počasia?

Okamžite zatvorte slnečník, keď sa zdvihne silný vietor alebo pri prehánkach. Nikdy ho nepoužívajte na ochranu pred nepriaznivým počasím. Nenechávajte slnečník otvorený bez dozoru.

Ako čistiť a udržiavať slnečník?

Čistite ho jemnou, mierne vlhkou handričkou bez chĺpkov. V zime ho uskladnite na chladnom a suchom mieste, najlepšie nevykurovanom. Na ochranu použite priložený obal.

Má slnečník záruku?

Áno, slnečník má záruku 3 roky od dátumu nákupu. Uschovajte pokladničný doklad ako dôkaz. Záruka sa vzťahuje na materiálové a výrobné chyby, ale nie na bežné opotrebenie ani poškodenie spôsobené nesprávnym používaním.

Ako získať náhradné diely?

Nevyhnutné náhradné diely sú dostupné počas trvania záruky. Kontaktujte popredajný servis na kontaktoch uvedených v návode (telefón alebo e-mail) s uvedením referenčného čísla IAN 384195_2107.

Ako zložiť ochranný obal?

Otvorte zips obalu, použite priložené predĺženia na jeho zdvihnutie nad zatvoreným slnečníkom, potom zips zatvorte. Na odstránenie obalu postupujte opačne.

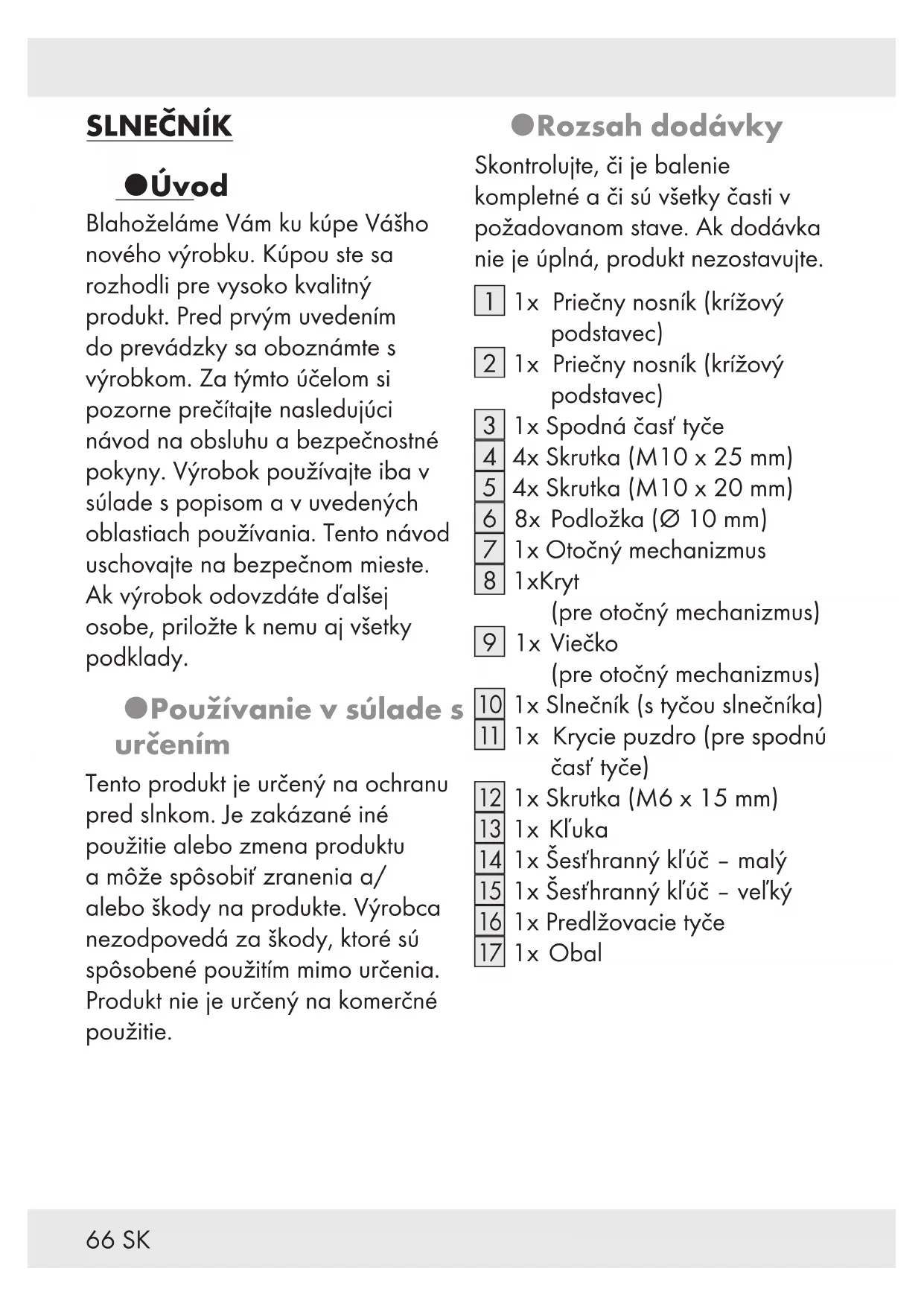

NÁVOD NA OBSLUHU HG07006 Livarno Lux

Blahoželáme Vám ku kúpe Vásho
nového vyrobku. Kúpou ste sa
rozhodli pre vysoko kvalitné
produk. Pred privým uvedením
do prevádzky sa oboznámte s
vyrobkom. Za týmtó účelom si
pozorne precitajte nasledujúci
námod na obsluhu a bezpečnostné
pokyny. Vyrobok používajte iba v
sulade s popisom a v uvedenych
oblastiach používania. Tento námod
uschovajte na bezpečnom mieste.
Ak vyrobok odovzdáte d'alšej
osobe, prilozte k nemu aj vsetky
podklady.

Použivanie v sulade surcenim

Tento produkt je určený na ochranu pred slnkom. Je zakázané iné použitie alebo zmena produktu a može spôsobit' zranenia a/ alebo škody na produkte. Vyrobca nezodpovedá za škody, ktoré su spôsobené použitím mimo určenia. Produkt nie je určeny na komercné použitie.

- Rozsah dodávky

Skontrolujte, ci je balenie kompletné a ci su vsetky casti v požadovanom stave. Ak dodávka nie je upná, produkt nezostavujte.

1 1x Priechny nosnik (krizovy podstavec)
2 1x Priechny nosnik (krizovy podstavec)
3 1x Spodná Častyche
4 4x Skrutka (M10 x 25 mm)
5 4x Skrutka (M10 x 20 mm)
6 8x Podložka (Ø 10 mm)
7 1x Otočný mechanizmus
8 1xKryt (pre otočný mechanizmus)
9 1x Viecko (pre otočný mechanizmus)
10 1x Slnečnik (s tycou slnečníka)
11 1x Krycie puzdro (pre spodnú Čast' tyme)
12 1x Skrutka (M6 x 15 mm)
13 1x Kl'uka
14 1x Sesthranny kl'uc - maly
15 1x Sesthranny kl'uc - vel'ky
16 1x Predlžovacie tyc
17 1x Obal

•Technické udaje

Rozmery

Slnečnik: Pribl. 238 x 300 x

$$ 2 4 1 \mathrm {c m} (\check {\mathrm {S}} \times \mathrm {H} \times \mathrm {V}) $$

Platnovy stojan

slnečníka: Pribl. 90 x 90 cm

$$ (D \times \check {S}) $$

Bezpečnostné upozornenia

PRED POUZITÍM SI PRECÍTAJTE VŠETKY BEZPEČNOSTNÉ

UPOZORNENIA A NÁVOD NA MONTAZ! TENTO DOKUMENT

USCHOVÁVAJTE NA

BEZPECNOM MIESTE!

VYSTRAHA!

NEBEZPECENSTVO OHROZENIA

ZIVOTA A URAZU PRE

DOJČATA A DETI! Nikdy

nenechávajte deti hrat'sa
obalovymmaterial a s
produktonamea bez dozoru.
Obalov'material predstavuje
ohrozenie zivota udusenim a
uškrtenim.DetiČastopodcenju
vznikajuce riziká.Produk
udržiavajtevdostatočnej
vzdialenosti od deti.Produk tne
je urceny na hranie.

POZOR!

NEBEZPECENSTVO

PORANENIA! Ubezpečte sa,

že vsetky diely su neposkodené

a správnemamontované.Pri

nesprávnj montáži produktu hrozi nebezpečenstro

poranenia. Poškodené diely

sa, ze produkt stojí na v
stabilnej rovnováhe na
pevnom podklade. Skó rako
produk t použijete: Na kržový
podstavec 1 2 položte
aspon 110 kg ako protizávažie.
Produkt používajte vždy so
4 chodnikovymi dlazdicami s
rozmermi pribl. 50 × 50 × 4 cm
(nie je sučast'ou dodávky). Inak
sa moze produkt prevrát'. Toto
môze tiež spôsobit' vecné škody.

POZOR!

NEBEZPECENSTVO

PORANENIA! Produkt nikdy\ nepresuvajte olvoreny. Vždy\ zativerte slnečnik 10 a stiahnite\ rameno späf. Inak by mohol\ produk stratif' rovnováhu a\ prevrátif' sa. Toto može tiež\ spösobit' vecné škody.

POZOR!

NEBEZPECENSTVO

POZIARU! Produkt nikdy

nedávaje do blízkosti olvoreného ohna alebo vykurovacích telies.

Produkt umiestnite na pevný, rovný povrch.
Pred kazdym pouzitim sa uistite, ci je produit stabilny.

POZOR!

NEBEZPECENSTVO

PORANENIA! Skor akoproduct otvorite alebo zatvorite, uistite sa, ze sa v blizkosti nenachadzaju ziadne osoby.

POZOR!

NEBEZPECENSTVO

PORANENIA! Bud'te opatrni pri otvarani a zatvarani tohto produktu. V opacnom pripeade by sa mohli Vase presty zaseknuf alebo pomliaždit'.

Produkt nikdy nepoužívajte ako ochranu pred nepriaznivym počasím.
Produkt nikdy nenechavajte bez dozoru, ak je otvoreny. V priptide nečakaného vetra moze vzniknú' poskodenie.
Vo veternom,zasnezenom alebo daždivom počasi produkt zatvorte.
Na produkt nevesajte ziadne predmety (napr. oblecenie).

Montáž/demontáž

Upozornenie: Na montáž potrebujete pracovnú plochu najmenej 16 m² a s priemerom 4 m.

Upozornenie: Podl'amoznosti poziadajte d'alsiu osobu o pomoc pri monta zi.

Montáž slnečníka s panelovým stojanom

Popis Obr.

Ostrante spodnucst tyce 3 zo slnechnika A 10.
Umiestnite priečny nosnik 2 na druhý B priečny nosnik 1.
Namontujte otočný mechanizmus 7 na priečne nosníky 1 2. Nasad'te skrutky 4 a podložky 6. Na utiahnutie skrutiek 4 použite vel'ky šesthranný kl'uc 15.

Popis Obr.

Namontujte spodnucas'tyce 3 na otocnymechanizmus7. Nasad'te skrutky 5a podlozky 6.Na utiahnutie skrutiek 5pouzite vel'ky sesthranny kl'uc 15.
Umiestnite kryt 8 nad viecko. Umiestnite kombinované diely C 89 na otočné mechanizmus 7.
Položte dlazobné
kamene (nie su
sucstou dodávky) C
rovnomerne na priečné
nosníky 1 2.

Nainštalováť slnečnik

Popis Obr.

nenaklanajte pri silnom vetre.

Produkt by sa mohol prevrátit'.

Toto moze tiez sposobit vecne skody.

Zatvorit'produk

Popis Obr.

Uvol'nite paku na regulovanie vysky tym, ze na nu zatlacite.

Pohnite pákou na regulovanie všky smerom dole a zaistite ju v poslednej polohétym,Žeju pustite.

J

Popis Obr.

Točte klukou proti smeru hodinovych ručiciek, kým nie je produkt úplne zatvorený.
Stlache paku na regulovanie vysky, aby sa odblokovala. Pohnite pakou na regulovanie vysky uplnedole.Uvolnite paku na regulovanie vysky a produit sa zablokuje.
Zaistite produit pomocou suchého L zipsu.
Na ochranu produktu použite obal 17.
Použite predlžovacie tyče 16 na nasadenie M obalu 17.

Popis Obr.

Spojte predlžovace tyće 16.	M
Ötvorte zips obalu 17.	M
Zasunte predlžovacie tyće 16 a nadvihnite obal 17 nad slnečnik 10.	N
Zapnite zips obalu 17.	O

Odstránenie obalu

Použite ostrý nastroj (skrutkovač alebo kolík) na zatlacenie kolíka a odblokovanie klúky [13].

P

Cistenie a starostlivost

Produkt cistite mierne navlhcenou nechlpatou handrou.
Pocas zemy skladujte produkt na chladnom, suchom mieste. Zamedzte skladovaniu produktu vo vyhrievanej miestnosti.

Likvidácia

Obal pozostava z ekologickych materiakov, ktoré możete odovzdat na miestnych recyklacnych zbernych miestach.

O możnostiach likvidácie opotrebovaného vyrobku sa moźete informovat' na Vasej obecnej alebo mestskej správe.

Záruka

Tento vyrobok bol dokladne
vyrobeny podl'aprisnych akostnych
smernic a pred dodanim svedomito
testovany. V pripadenedostatkov

tohto vyrobku Vam prinalezia zakonne prava voci predajcovi produktu. Tieto zakonne prava niesu nasou nizsie uvedenou zarukou obmedzené.

Na tento produkt poskytujeme 3-rocnu zaruku od datumu nakupu. Zaručná doba začina plynúf datumom kupy. Starostlivo si prosim uschovajte originálnyPokladničný listok. Tento doklad je potrebné akodokaz o kupe.

Ak sa v rámci 3 rokov od datumu námukpu tohto vyrobku vyskytne chyba materiálu alebo vyrobná chyba, vyrobok Vám bezplatne opravime alebo vymenime - podl'anašho vyberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne použivaný alebo neodborne udržiavaný.

Poskytnutie záruky sa vzt'ahuje na chyby materialu a vyrobné chyby. Táto záruka sa nevzt'ahuje na Časti produktu, ktoré su vystavené normálnemu opotrebovaniu, a preto ich je možné považovat za opotrebovatel'né diely (napr. batérié) alebo na poskodenia na rozbitn'ych dieloch, napr. na spinači, akumulátorovych batériach alebo Častiach, ktoré su zhotovené zo skla.

Postup v pripeade poskodenia v zaruke

Cislo vyrobku najdete na typovom stitku, gravure, na prednej strane Vasho navodu (dole vl'avo) alebo ako nalepku na zadnej alebo spodnej strane.

Ak sa vyskytnu funkné poruchy alebo iné nedostatky, najskór Telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.

Produkt označený ako defektny potom možete s priloženým dokladom o kupe (pokladnicny listok) a uvedením, včom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslat na Vám oznáménú adresu servisného pracoviska.

Servis

SK Servis Slovensko

Tel.:[phone]

E-posta:[e-mail]
