MANUAL DE USUARIO HG07006 Livarno Lux

Instrucciones de montaje y de advertencias de seguidad

DK

HANGEPARASOL

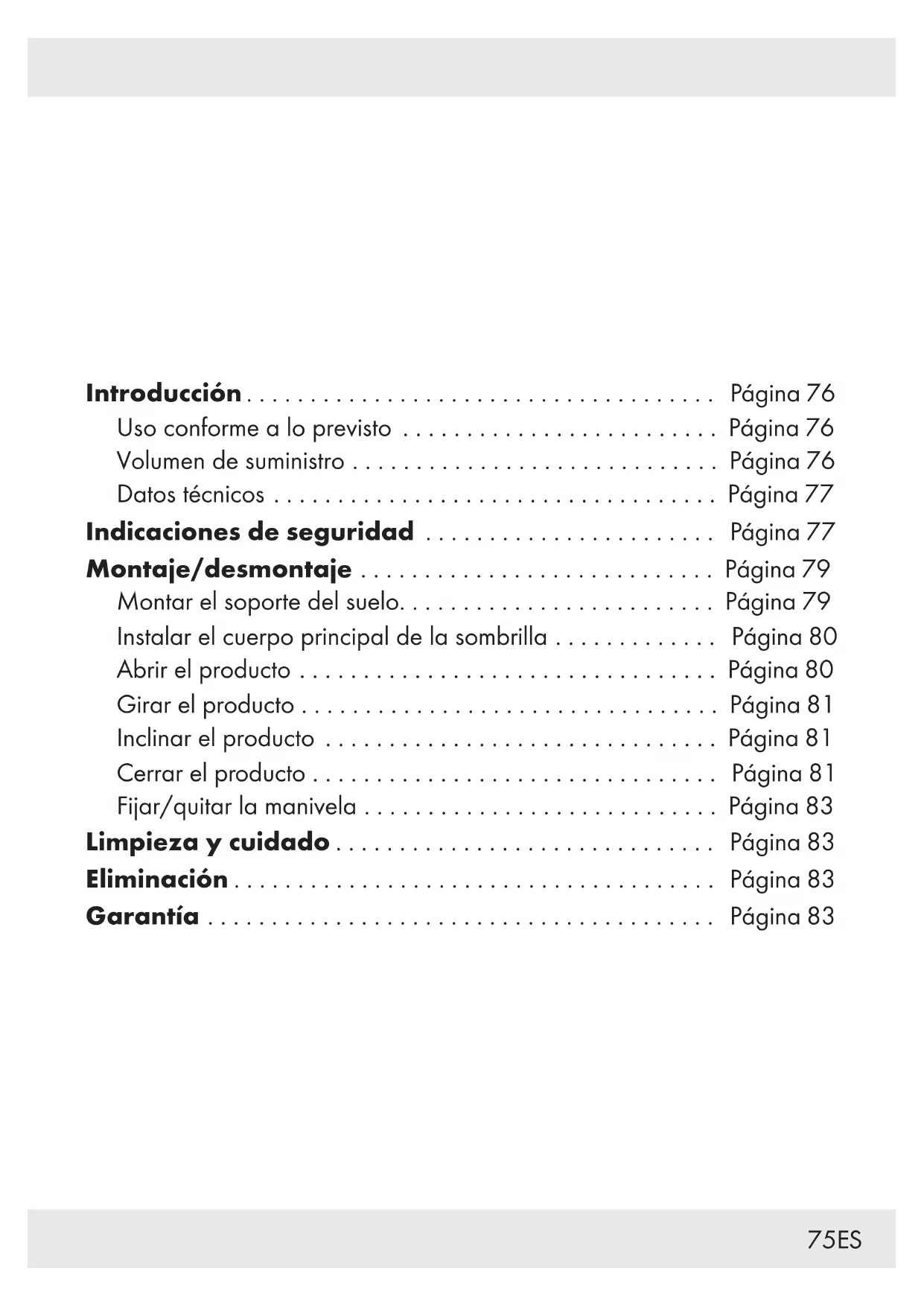

Uso conforme a lo previsto . Pagina 76
Volumen de suministro . Pagina 76
Datasétécnicos . Página 77

Indicaciones de seguidad . Pagina 77

Montaje/desmontaje . Pagina 79

Montar el soporte del sueo. . Pagina 79
Instalar el cuerpo principal de la sombrilla . Pagina 80
Abrir el producto . Pagina 80
Girar el producto . Pagina 81
Inclinar el producto . Pagina 81
Cerrar el producto . Pagina 81
Fijar/quitar la manivela . Pagina 83

Limpieza y cuidado . Pagina 83

Eliminacion Pagina 83

Garantia . Pagina 83

SOMBRILLA CON SOPORTE LATERAL

Introduccion

Enhorabuena por la adquisión de su nuevo producto. Ha elegido un producto de alta calidad. Familiarícese con el producto antes de la primerapellsta en funcionaimiento. Leadetenidamente el siguientesmanual de instrucciones y lasindicaciones de seguridad. Utiliceel producto únicamente como sedescribe a continua y para lasaplicaciones indicadas.Gardeestas instrucciones en un lugar seguro.En caso de transferir elproducto a cerceros,entreguent行业中ados todos los documents correspondientes.

Uso conforme a lo previsto

Este producto es apropiado para la proteccion del sol. Queda prohibidoequalquierotrouso o modificacion del producto, ya queuedeprovocarlesionesy/odanos en el producto.El fabricante no se responsabiliza de los daños producidos por un usodistincto al finprevisto.El producto no esta previsto para un uso commercial.

-Volume de suministro

Compruebe si la entrega está completeness y todas las piezas estan en perfecto estado. No ensamble el producto bajo ninguna circunstancia si la entrega no está completeness.

1 1x Barra transversal (base en cruz)
2 1x Barra transversal (base en cruz)
3 1x Poste inferior
4 4x Tornillos (M10 x 25 mm)
5 4x Tornillos (M10 x 20 mm)
6 8xArandelas (0 10 mm)
7 1x Mechanismo de giro
8 1xTapa (para el mecanismo de giro)
9 1x Caperuza (para el mecanismo de giro)
10 1x Cuerpo principal de la sombrilla (con barra)
11 1x Vaina protectora (para el poste inferior)
12 1x Tornillo (M6 x 15 mm)
13 1x Manivela
14 1x Llave hexagonal -little
15 1x Llave hexagonal - grande
16 1x Barra de extension
17 1x Funda

- Datos tíncinos

Dimensiones

Sombrilla: Aprox. 238 x

$$ 3 0 0 \times 2 4 1 \mathrm {c m} $$

$$ (\mathrm {A n} \times \mathrm {D} \times \mathrm {A l}) $$

Soporte del

suelo: Aprox. 90 × 90 cm

$$ (L \times A n) $$

Indicaciones deseguidad

jLEA ANTES DEL USO TODAS

LAS INDICACIONES DE

SEGURIDAD Y MONTAJE!

NINOS Y BEBÉS! Nunca deje

que los niños juguen solos con el material de embalaje y el producto. El material de embalaje presenta un riesgo para la vida por ahogamente y estrangulación. Los niños subestiman a hacerlos riesgos. Mantenga siempre el producto cuando el alcance de los niños. El producto no es un juguete.

△iCUIDADO! iRIESGO DE

LESION! Asegúrese de que todas las partes estén interactas y montadas correctamente. Existe riesgo de lesión si el producto se ha montado de forma incorrecta. Las partes danadas peuvent afectar a la seguridad y funcionalidad del producto.

CUIDADO! RIESGO

DE LESION! No deje a los niños solos con el producto. El producto no es ninguna estructura para escalar o nunca juguete. Asegúrese de que nadie, en especial los niños, escale en el producto o se apoye en el. El producto podra perdcer el equilibrio y volcar. Este peut provocar daños materiales.

CUIDADO! RIESGO DE LESION! Asegürese de que el producto se encuesta en equilibrio estable y sobre una superficie firme. Antes de usar el producto: Coloque al menos 110 kg sobre la base en cruz 12 como contrapeso. Utilice siempre el producto jusqu con 4 losas con un tamanio aprox. de 50 × 50 × 4 cm (no contenido en el volumen de suministro). De lo contrario, el producto pueda volcar. Esto能把 provocar daños materiales.
iCUIDADO! iRIESGO DE LESION! Nunca mueva el producto si está abierto. Cierre siempre el cuerpo principal de la sombrilla y retire el brazo. En caso contrario, el producto podra perdcer el equilibrio y volcar. Este pueda provocar daños materiales.

CUIDADO! PELIGRO DE INCENDIO! Nunca coloque el producto cerca de radiadores o fuego abierto.

Coloque el producto sobre una superficie firme y nivelada.
Asegürese antes del uso de que el producto está estable.

CUIDADO! RIESGO DE LESION! Cerciorese de que ninguna persona se incluye cerca antes deAbrir y cerrar el producto.

CUIDADO! RIESGO DE LESION! Tenga cuidado al abrir y cerrar este producto. En caso contrario, sus dedos podrjan aplastarse o quedar aprivisionados.

Compruebe antes de cada uso si el cuerpo principal de la sombrilla [10] está bien connectado con el poste inferior [3] en el soporte del suejo.

Cierre el producto si hay indicios de aumento de la velocidad del viento o si se aproximan fuertes lluvias.

Nunca utilise el producto para protegerse del mal tiempo.
Nunca deje el producto si está abierto sin supervisión. Pueden producirse daños por viento inesperado.
Cierre el producto en
condiciones climaticas de viento,
nieve o lluvia.
Nuncaswithingnun objecto (p.ej.ropa) en el producto.

Montaje/desmontaje

Nota: Para el montaje, necessities un area de trabajo de al menos 16m^2 de superficie y 4 m de diametro.

Nota: Si fuera posible, deja que una segunda persona le asista durante el montaje.

- Montar el soporte del suejo

Descripción Fig.

Quite el poste inferior 3 del cuerpo principal A de la sombrilla 10.
Coloque la barra transversal 2 sobre la另外一个 barra transversal 1.
Monte el mecanismo de giro 7 en la barra transversal 1 2.
Inserte los tornillos
4 y las arandelas B 6. Utilice la llave hexagonal grande
15 para apretar los tornillos 4.

Descripción Fig.

Monte el poste inferior 3 en el mecanismo de giro 7. Inserte los tornillos 5 y las arandelas 6. Utilice la llave hexagonal grande 15 para apretar los tornillos 5.

Coloque la tapa 8 sobre la caperuza 9. Coloque las partes combinadas 8 9 en el mecanismo de giro 7.

Coloque las losas (no containidas en el volumen de suministro) uniformamente sobre las barras transversales 1 2.

C

Instalar el cuerpo principal de la sombrilla

Descripción Fig.

Cologne la vaina protectora 11 en el D poste inferior 3.

Introduzca el cuerpo principal de la sombrilla 10 en el poste inferior 3. Inserte el tornillo 12. E Utilice la llave hexagonalckaena 14 para apretar el tornillo 12.

Abrir el producto

Descripción Fig.

Presione la palanca de ajuste de alta para desbloquearla. Mueva la palanca de ajuste de Falta hacer arriba y bloquéela en la ultima posicion soltandola.

Inserte la manivela 13 en la palanca de ajuste F de alta.

Descripción Fig.

Abra el cierre velocro y separe suavamente los radios. Laanela podra estar pegada.
Gire la manivela en sentido horario hasta que la parte superior se abra por completeness.

Girar el producto

Descripción Fig.

Presione el pedal (en el mecanismo de giro H 7).
Gire el producto y muévalos a la posión H deseada.
Suelte el pedal para fijar la posicion. H

- Inclinar el producto

Descripción Fig.

Suelte la palanca de ajuste de alta y muevala hacer abajo I hasta alcanzar el ángulo deseado.

CUIDADO! RIESGO

DE LESION! No incline el producto con viento fuerte. El producto podra volcar. Este pueda provocar daños materiales.

Cerrar el producto

Descripción Fig.

Presione la palanca de ajuste de alta para desbloquearla. Mueva la palanca de ajuste J de alta hacer abajo y bloquéela en la ultima posicion soltandola.

Descripción Fig.

Gire la manivela 13 en sentido antihorario hasta que el producto se cierre por completeness.
Presione la palanca de ajuste de alta para desbloquearla. Mueva la palanca de ajuste de alta Completely K hacía abajo. Suelte la palanca de ajuste de alta para bloquear el producto.
Asegure el producto con el cierre velocro.
- Utilice la funda [17] para proteger el producto.
Utilice las barras de extension para colocar lafundada.

Descripción Fig.

Arme las barras de extension 16. M
Abra la cremallera de M la funda 17.
Inserte las barras de extension y levante la funda por encima N del cuerpo principal de la sombrilla 10.
Cierre la cremallera de la funda 17.

Quitar la funda

Abra la cremallera de lafunda17. Utilice las barras de extension 16 para quitar la funda 17.

Fijar/quitar la manivela

Descripción Fig.

Alinee la abertura de la manivela 13 con el perno del soporte de la manivela. Cierre la manivela 13 en el soporte hasta que el perno encaje en la abertura.
Utilice una herramiento con punta (destornillador o perno) para presionar el perno y desbloquear la manivela 13.

Limpieza y cuidado

Limpie el producto con un par ligeramente humedecido y sin pelugas.
Guarde el producto en invierngarantia de 3 años desde la Fecha en un lugar refrigerado y seco. de compra.El plazo de garantía evite guardar el producto en un comienza a partir de la Fecha de compra.Por favor, conserve adecuadamente el justificante de compra original. Este documento se requires como prueba de que se realizó la compra.
Este producto dispone de una garantía de 3 años desde la Fecha de compra.El plazo de garantía comienza a partir de la Fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requires como prueba de que se realizó la compra.

- Eliminación

El embalaje está compuesto por materiales no contaminantes que pueda ser desechados en el centro de reciclaje local.

Para Obtener información sobre las posibilidades de desecho del producto al final de su vida útil,akra a la administración de su comunidad o Ciudad.

Garantía

El producto ha sido fabricado
cuidadosamente sugiuendo
exigentes normas de calidad y ha
sido probado antes de su entrega.
En caso de defecto del producto,
usted tiene derechos legalesrente al vendedor del本身就是. Nuestra garantia (abajo indicada) no supone una restricción de dichos
derechos legales.

Si en el plazo de 3 años a partir de la Fecha de compra se produce un fallo de material o fabricación en este producto, reparamos el producto o lo sustituiremos fácilamente por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto的结果da danado o es realizado o manténido de forma inadequada.

La garantía cubre defectos de materiales o de fabricación.
Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, porarlo, pueda considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes fragiles como, por ejemplo, los interruptores, baterías y piezas de cristal.

Tramitación de la garantía

Para garantizar una=rápida tramitación de su consulta,onga en cuenta las siguientesindicaciones:

Para realizar cualquier consulta,onga a mano el recibo y el número de articulo (IAN 384195_2107) como justificante de compra.

Encontrará el número de articulo en una inscripción de la placad identificativa, en la portada de las instrucciones (abajo a la izquierda) o en una pegatina en la parte posterior o inferior.

Si el producto fallase o presentase?.
algun defecto,pongase primo en contacto con el departamento de asistencia indicado, ya sea por telephone o correo electronomic.

Puede enviarnos el producto defectuoso libre de franqueo adjuntando el recibo de compra (ticket de compra) eindicando当你 está y cuando ha occurrido el fallo a la direccion de asistencia que le indicamos.

Asistencia

ES Asistencia en España

Tel.:[phone]

E-Mail: [e-mail]
