Type de produit	Radiateur soufflant électrique
Marque	NEO tools
Modèle	90063
Dimensions (L x P x H)	265 x 210 x 290 mm
Poids net	2,85 kg
Alimentation	220-240 V ~ 50/60 Hz
Puissance maximale	3000 W
Réglages de puissance	25 W (ventilation seule) / 1500 W / 3000 W
Courant nominal	12,5 – 13,6 A
Fusible requis	16 A
Thermostat à réarmement automatique	85 °C
Matériau du boîtier	Tôle d'acier revêtue de poudre résistante à la chaleur
Cordon d'alimentation	Type H07RN-F, H05RN-F ou H05RR-F selon usage
Fonctions principales	Sélecteur de chaleur (arrêt, ventilation, demi-puissance, pleine puissance) ; thermostat réglable ; protection contre surchauffe par coupe-circuit thermique
Utilisation recommandée	Intérieur : ménage, entrepôts, ateliers, chantiers, serres (selon type de cordon)
Précautions d’utilisation	Ne pas utiliser à l’extérieur par temps humide, dans salles de bain ou environnements humides ; ne pas couvrir ; distance de sécurité des objets inflammables ; ne pas placer sous une prise de courant
Nettoyage	Débrancher et laisser refroidir ; essuyer avec une éponge douce humide (<50 °C) et détergent doux ; sécher avec un chiffon propre ; ne pas utiliser de solvants
Rangement	Refroidir, sécher, couvrir d’un sac plastique, mettre dans l’emballage d’origine, stocker dans un endroit sec et aéré
Sécurité enfants et personnes vulnérables	Utilisation possible à partir de 8 ans sous surveillance ; les enfants de 3 à 8 ans peuvent uniquement allumer/éteindre si appareil en position normale ; les pièces deviennent chaudes – tenir à l’écart
Réparabilité	Si le cordon d’alimentation est endommagé, doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée
Contact fabricant	Grupa Topex Sp. z o.o. Sp. k., Ul. Pograniczna 2/4, 02-285 Warszawa, Pologne

FOIRE AUX QUESTIONS - 90063 NEO tools

Comment puis-je allumer le radiateur soufflant NEO tools 90063 ?

Branchez l’appareil sur une prise secteur adaptée (220-240 V). Réglez le bouton du thermostat sur la position MAX. Tournez le sélecteur de chaleur (bouton gauche) sur la position souhaitée : ventilation seule (symbole ventilateur), demi-puissance (1500 W) ou pleine puissance (3000 W). Le radiateur démarre automatiquement.

Quelles sont les précautions de sécurité à respecter ?

Ne couvrez jamais l’appareil. Placez-le à une distance suffisante des rideaux, meubles et autres objets inflammables. N’utilisez pas le radiateur dans une salle de bain, près d’une baignoire ou d’une piscine. Ne le branchez pas via une minuterie ou un programmateur. Tenez les enfants et les animaux à l’écart des surfaces chaudes.

Comment régler la température souhaitée ?

Utilisez le bouton droit du thermostat. Tournez-le vers la droite pour augmenter la température, vers la gauche pour la diminuer. Le thermostat coupe automatiquement l’élément chauffant lorsque la température ambiante atteint le niveau réglé, puis le rallume si la température baisse, maintenant ainsi une température constante.

Pourquoi le radiateur ne chauffe-t-il pas alors que le ventilateur tourne ?

Vérifiez que le sélecteur de chaleur (bouton gauche) est bien sur une position de chauffage (demi ou pleine puissance). Si c’est le cas, le thermostat peut avoir atteint la température réglée et l’élément chauffant s’est arrêté. Tournez le thermostat vers le maximum pour voir si l’élément se rallume. Assurez-vous aussi que l’entrée d’air n’est pas obstruée.

Le radiateur s’arrête tout seul, est-ce normal ?

Oui, cela peut être normal si la température ambiante dépasse le réglage du thermostat. Mais si l’arrêt est fréquent et que l’appareil ne redémarre pas, il peut s’agir d’une surchauffe : vérifiez que les grilles d’entrée et de sortie d’air ne sont pas bloquées. Dans ce cas, débranchez l’appareil, attendez au moins 10 minutes pour que le coupe-circuit thermique se réarme, puis réessayez.

Comment nettoyer le radiateur NEO tools 90063 ?

Débranchez l’appareil et laissez-le refroidir. Essuyez le boîtier avec une éponge douce trempée dans de l’eau à moins de 50 °C additionnée d’un détergent doux, puis essuyez avec un chiffon propre et sec. Veillez à ne pas laisser pénétrer d’eau à l’intérieur. N’utilisez jamais de solvants comme l’essence ou l’alcool. Le cordon et la fiche peuvent être nettoyés de la même manière.

Puis-je utiliser le radiateur à l’extérieur ?

Non, ce radiateur soufflant est conçu pour une utilisation en intérieur uniquement. Il ne doit pas être utilisé par temps humide, dans les salles de bain, ni dans tout environnement humide. Selon le type de cordon (H07RN-F), il peut être utilisé sur des chantiers, mais jamais en extérieur exposé à la pluie.

Quelle est la puissance maximale du modèle 90063 ?

La puissance maximale est de 3000 W (pleine puissance). Vous pouvez aussi choisir la demi-puissance à 1500 W ou la ventilation seule (25 W). Assurez-vous que votre installation électrique supporte le courant requis (fusible de 16 A minimum).

Que faire si le cordon d’alimentation est endommagé ?

N’utilisez plus l’appareil. Le cordon endommagé doit être remplacé par le fabricant (Grupa Topex), son service après-vente ou une personne de qualification similaire, afin d’éviter tout danger d’électrocution. Ne tentez pas de réparer vous-même.

Comment stocker le radiateur après utilisation ?

Laissez-le refroidir complètement, nettoyez-le si nécessaire, puis placez-le dans un endroit sec et aéré. Vous pouvez le couvrir d’un sac en plastique et le ranger dans son emballage d’origine pour le protéger de la poussière. Assurez-vous de le débrancher et de ne pas l’utiliser pendant une longue période sans surveillance.

MODE D'EMPLOI 90063 NEO tools

Ce produit ne convient qu'à un usage occasionnel ou à une utilisation dans des endroits bien isolés.

INSTRUKCJA ORYGINALNA (OBSŁUGI)

Lisez attentivement - Le chauffage infrarouge est conçu pour un fonctionnement sûr. Néanmoins, l'installation, l'entretien et le fonctionnement de l'appareil de chauffage peuvent être dangereux. Le respect des procédures suivantes réduira le risque d'incendie, de choc électrique, de blessure corporelle et réduira au minimum le temps d'installation.

1.1 Cet appareil peut être utilisé par des enfants âgés de 8 ans et au-dessus et les personnes avec une réduction physique, sensorielles ou mentales capacités ou le manque d'expérience et de connaissances si elles ont été donné la supervision ou l'instruction concernant l'utilisation de l'appareil

dans un coffre - fort moyen et comprendre les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

1.2

AVERTISSEMENT: afin d'éviter une surchauffe, ne couvrez pas le radiateur.

1.3 Les enfants de moins de 3 ans doivent être tenus à l'écart à moins d'être surveillés en permanence.

1.4 Les enfants âgés de 3 ans et moins de 8 ans doivent seulement allumer / éteindre l'appareil à condition que cela a été placé ou installé dans sa destinée normale fonctionnement la position et ils ont été donné la supervision ou l'instruction concernant l'utilisation de l'appareil dans un coffre - fort moyen et comprendre les risques involved. Children âgés de 3 ans et moins de 8 ans ne doit pas être branché, régler et nettoyer l'appareil ou effectuer utilisateur entretien.

1.5 ATTENTION - certaines pièces de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée là où les enfants et les personnes vulnérables sont présents.

2. Présentation

2.1 Selon le type de cordon d'alimentation, son radiateur soufflant ne peut être utilisé que dans la maison, les entrepôts et ateliers, les chantiers ou les serres selon. Il intègre un thermostat et un coupe - circuit thermique à réarmement automatique pour contrôler les éléments chauffants. Le thermostat sent l'air température et contrôle l'entourant température. Le moteur du ventilateur est contrôlé par thermostat et il s'arrête lorsque le thermostat coupe l'élément chauffant. L'auto-réinitialisation thermique coupe départ va basculer hors du dispositif de chauffage pour assurer la sécurité lors de la surchauffe.

3. Spécifications techniques

Modèle	90-062	90-063	90-064
Tension	220-240V	220-240V	380 à 400 V 3 ~
puissance requise	2000 W	3000 W	5000 W
actuel	8.3-9.1A	12,5A-13,6A	7.2- 7.6 A
Fusible requis	10A	16A	10A
Réglage	25/1000 / 2000W	25/1500 / 3000W	50/3300/5000 W
Thermostat à réarmement automatique	65 °C	85 °C	75 °C
Taille de l' appareil de chauffage (mm)	210 * 160 * 217	265 * 210 * 290	300 x 235 x 345
NW (KG)	1,7	2,85	4,32

3.1 Boîtier en tôle d'acier et revêtu de poudre résistant à la chaleur.

3.2 Livré complet avec cordon et fiche.

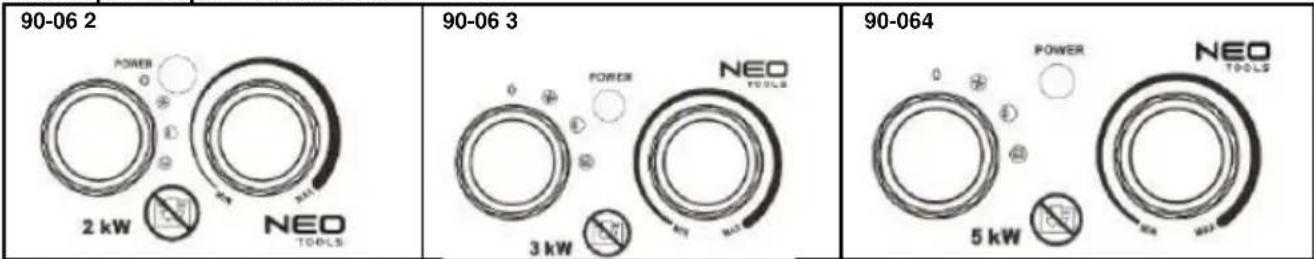

4. Description du panneau de contrôle

4.1 Bouton gauche: sélecteur avec réglage de la chaleur

l'appareil est éteint

fan sur

l'élément chauffant fonctionne à moitié puissance

l'élément chauffant fonctionne à pleine puissance)

4.2 Bouton droit: cadran du thermostat

5. Règles de sécurité spéciales

5.1 Avant utilisation, veuillez vérifier le marquage sur le cordon d'alimentation. Selon le type de cordon d'alimentation, cet appareil peut être utilisé dans différentes conditions ambiantes :

Type	Vous pouvez utiliser l'appareil dans	Ne pas utiliser dans
H07RN-F	ménage, entrepôts et ateliers, construction des sites ou des serres
H05RN-F	ménage, entrepôts et ateliers ou serres	construction des sites
H05RR-F	ménage, entrepôts et ateliers	la construction des sites ou des serres

5.2 Lors de l'utilisation d'un appareil électrique, les précautions de base doivent toujours être respectées, notamment ci-dessous:
5.2.1 Le radiateur soufflant ne convient pas pour une utilisation à l'extérieur par temps humide, dans les salles de bain ou dans d'autres environnements humides ou humides.
5.2.2 Veuillez noter que le radiateur soufflant peut devenir très chaud et doit donc être placé à une distance de sécurité des objets inflammables tels que les meubles, les rideaux et autres.
5.2.3 Ne couvrez pas le radiateur soufflant.
5.2.4 Le radiateur soufflant ne doit pas être situé immédiatement sous une prise de courant.
5.2.5 Ne connectez pas le radiateur soufflant à l'aide d'une minuterie marche / arrêt ou de tout autre équipement pouvant allumer automatiquement l'appareil.
5.2.6 Le radiateur soufflant ne doit pas être placé dans des pièces où des liquides ou des gaz inflammables sont utilisés ou stockés.
5.2.7 Si une rallonge est utilisée, elle doit être aussi courte que possible et toujours être complètement déployée.
5.2.8 Vous ne devez pas brancher d'autres appareils sur la même prise secteur que le radiateur soufflant.

5.2.9 N'utilisez pas ce radiateur soufflant à proximité immédiate d'une baignoire, d'une douche ou d'une piscine
5.2.10 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter un danger.
5.2.11 Assurez-vous que l'appareil de chauffage est toujours sous surveillance et tenez les enfants et les animaux éloignés de celui-ci;
5.2.12 Ne placez pas l'appareil sur des véhicules en mouvement ou dans des endroits faciles à basculer.
5.2.13 Lorsque vous n'utilisez pas l'appareil pendant une longue période, débranchez-le. Ne laissez pas l'appareil de chauffage pendant une période prolongée lorsqu'il est en marche. Tirez la fiche tout droit, ne retirez jamais la fiche en tirant sur le cordon.
5.2.14 Éloignez le radiateur du rideau ou des endroits où l'entrée d'air peut facilement être bloquée.
5.2.15 Le coupleur de puissance est étanche lorsqu'il n'est pas utilisé. Afin d'éviter tout risque d'électrocution ou de fuite de courant, n'utilisez jamais l'appareil avec les mains mouillées ou n'utilisez pas l'appareil lorsqu'il y a de l'eau sur le cordon d'alimentation.
5.2.16 Ne pas jeter les appareils électriques avec les déchets municipaux non triés, utiliser des installations de collecte séparée. Contactez votre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des décharges ou des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et pénétrer dans la chaîne alimentaire, nuisant à votre santé et à votre bien-être.
5.2.17 Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable leur sécurité.
5.2.18 Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

6. Utilisation des instructions

6.1 Positionnez le radiateur soufflant de manière à ce qu'il repose sur une surface ferme et à une distance sûre des environnements humides et des objets inflammables.
6.2 Branchez le radiateur soufflant sur le secteur.
6.3 Réglez le bouton du thermostat sur MAX et laissez le radiateur fonctionner à pleine puissance.
6.4 Le radiateur soufflant se met en marche lorsque le sélecteur de chauffage est réglé sur l'un des réglages de puissance.
6.5 Une fois que la pièce atteint la température requise, l'élément chauffant cessera de fonctionner mais le ventilateur fonctionnera également. Une fois la température diminuée, l'élément chauffant fonctionnera. Le radiateur soufflant démarre et s'arrête automatiquement et maintient ainsi la température ambiante constante.
6.6 Avant d'éteindre le radiateur, veuillez tourner le thermostat en position MIN et tourner l'interrupteur en position ventilateur, laisser l'appareil refroidir pendant deux minutes puis éteindre le radiateur et retirer la fiche.

7. Nettoyage et entretien

7.1 Avant de nettoyer l'appareil, débranchez-le de la prise et laissez-le refroidir. Le boîtier se salit facilement, essuyez-le souvent avec une éponge douce. Pour chaque pièce sale, essuyez avec une éponge trempée dans de l'eau à <50 °C et un détergent doux, puis séchez le boîtier du radiateur avec un chiffon propre. Veillez à ne pas laisser l'eau pénétrer à l'intérieur de l'appareil. Ne pas projeter d'eau sur le radiateur, ne jamais utiliser de solvant comme l'essence, etc. pour nettoyer le radiateur, afin de protéger le boîtier.

7.2 Nettoyez le cordon et la fiche, séchez-les et emballez-les dans un sac en plastique.

7.3 Lorsque vous rangez le radiateur, laissez-le refroidir d'abord, gardez-le au sec. Puis couvrez-le d'un sac en plastique, mettez-le dans une boîte d'emballage et rangez-le dans un endroit sec et aéré.

8. Dépannage:

Vous pouvez résoudre facilement de nombreux problèmes courants, ce qui vous évite le coût d'un éventuel appel de service. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant d'appeler le centre de service.

Problème	Cause possible	Traitement
L'appareil de chauffage ne fonctionne pas, même lorsqu'il est branché et que l'interrupteur, le thermostat sont allumés.	La fiche est lâche, mauvaise connexion	Retirez la fiche, vérifiez la connexion de la fiche et de la prise. Puis connecter à nouveau.
	Pas d'alimentation dans la prise de courant	Insérez la fiche dans une prise appropriée
L'élément chauffant rougeoyant	La tension d'entrée est trop élevée ou trop basse	Utilisez l'alimentation électrique conformément à la classification indiquée sur l'étiquette
	La grille d'entrée d'air est bloquée	Maintenir le chauffage jusqu'à présent mode de articles comme rideau, sac en plastique, de papier et autres qui peuvent couvrir l'orifice d' entrée ou peuvent être facilement couvrir sur l'entrée d'air
L'appareil n'a pas chauffé, seul le ventilateur fonctionnait	L'interrupteur n'a pas été mis au réglage de chauffage	Tournez l'interrupteur sur le réglage de la chaleur
	Le thermostat fonctionnait	Tournez le thermostat et écoutez s'il y a une voix d'ouverture / fermeture. S'il n'y a pas de déclic et que le thermostat n'est pas endommagé, le radiateur s'allumera automatiquement lorsque l'appareil refroidira.
	La coupure de rouissage automatique a fonctionné	Eteignez l'appareil de chauffage et inspectez le blocage de l'entrée ou de la sortie. Débranchez la fiche et attendez au moins 10 minutes que le système de protection se réinitialise avant de tenter de redémarrer le chauffage.
Bruit anormal	L'appareil n'est pas debout	Placez le radiateur sur une surface plane

Protection environnementale

Les déchets de production électrique ne doivent pas être jetés avec les ordures ménagères. Veuillez recycler là où les installations existent. Consultez votre autorité locale ou votre revendeur pour obtenir des conseils de recyclage.

Modèle identificateur (s): 90-062
Article	symbole	Valeur	Unité	Article	Unité
La chaleur sortie				Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un)
Puissance calorifique nominale	Pnom	2	kW	Contrôle manuel de la charge thermique avec thermostat intégré	[non]
Minimum chaleur de sortie ( indicatif )	Pmin 1.0	kW		Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure	[non]
Maximum continue chaleur sortie	Pmax 2 kW			Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Consommation électrique auxiliaire				Production de chaleur assistée par ventilateur	[non]
A la puissance thermique nominale	elmax	N / A	kW	Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un)
À la puissance thermique minimale	elmin	N / A	kW	Production de chaleur à un étage et pas de contrôle de la température ambiante	[non]
En mode veille	eISB	N / A	W	Deux étapes manuelles ou plus, pas de contrôle de la température ambiante	[non]
				Avec contrôle de la température ambiante par thermostat mécanique	[oui]
				Avec contrôle électronique de la température ambiante	[non]
				Contrôle électronique de la température ambiante et minuterie de jour	[non]
				Contrôle électronique de la température ambiante et minuterie hebdomadaire	[non]
				Autres options de contrôle (plusieurs sélections possibles)
				Contrôle de la température ambiante, avec détection de présence	[non]
				Contrôle de la température ambiante, avec détection de fenêtre ouverte	[non]
				Avec option de contrôle à distance	[non]
				Avec contrôle de démarrage adaptatif	[non]
				Avec limitation du temps de travail	[non]
				Avec capteur d'ampoule noire	[non]
Contacter les détails :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ηs ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.

Modèle identificateur (s): 90-063
Article	symbole	Valeur	Unité	Article	Unité
La chaleur sortie				Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un)
Puissance calorifique nominale	Pnom	3	kW	Contrôle manuel de la charge thermique avec thermostat intégré	[non]
Minimum chaleur de sortie ( indicatif )	Pmin	1,5	kW	Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure	[non]
Maximum continue chaleur sortie	Pmax	3	kW	Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Consommation électrique auxiliaire				Production de chaleur assistée par ventilateur	[non]
À la puissance thermique nominale	elmax	N / A	kW	Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un)
À la puissance thermique minimale	elmin	N / A	kW	Production de chaleur à un étage et pas de contrôle de la température ambiante	[non]
En mode veille	eISB	N / A	W	Deux étapes manuelles ou plus, pas de contrôle de la température ambiante	[non]
				Avec contrôle de la température ambiante par thermostat mécanique	[oui ]
				Avec contrôle électronique de la température ambiante	[non]
				Contrôle électronique de la température ambiante et minuterie de jour	[non]
				Contrôle électronique de la température ambiante et minuterie hebdomadaire	[non]
				Autres options de contrôle (plusieurs sélections possibles)
				Contrôle de la température ambiante, avec détection de présence	[non]
				Contrôle de la température ambiante, avec détection de fenêtre ouverte	[non]
				Avec option de contrôle à distance	[non]
				Avec contrôle de démarrage adaptatif	[non]
				Avec limitation du temps de travail	[non]
				Avec capteur d'ampoule noire	[non]
Contacter les détails :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ns ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.
Modèle identificateur (s): 90-064
Article	symbole	Valeur	Unité	Article	Unité
La chaleur sortie				Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un)
Puissance calorifique nominale	Pnom	5	kW	Contrôle manuel de la charge thermique avec thermostat intégré	[non]
Minimum chaleur de sortie ( indicatif )	Pmin	3,3	kW	Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure	[non]
Maximum continue chaleur sortie	Pmax 5 kW			Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Consommation électrique auxiliaire				Production de chaleur assistée par ventilateur	[non]
À la puissance thermique nominale	elmax	N / A	kW	Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un)
À la puissance thermique minimale	elmin	N / A	kW	Production de chaleur à un étage et pas de contrôle de la température ambiante	[non]
En mode veille	eISB	N / A	W	Deux étapes manuelles ou plus, pas de contrôle de la température ambiante	[non]
				Avec contrôle de la température ambiante par thermostat mécanique	[oui]
				Avec contrôle électronique de la température ambiante	[non]
				Contrôle électronique de la température ambiante et minuterie de jour	[non]
				Contrôle électronique de la température ambiante et minuterie hebdomadaire	[non]
				Autres options de contrôle (plusieurs sélections possibles)
				Contrôle de la température ambiante, avec détection de présence	[non]
				Contrôle de la température ambiante, avec détection de fenêtre ouverte	[non]
				Avec option de contrôle à distance	[non]
				Avec contrôle de démarrage adaptatif	[non]
				Avec limitation du temps de travail	[non]
				Avec capteur d'ampoule noire	[non]
Contacter les détails :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ns ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.

IT
