| Typ produktu | Elektrický horkovzdušný radiátor |
| Značka | NEO tools |
| Model | 90063 |
| Rozměry (D x Š x V) | 265 x 210 x 290 mm |
| Hmotnost netto | 2,85 kg |
| Napájení | 220-240 V ~ 50/60 Hz |
| Maximální výkon | 3000 W |
| Nastavení výkonu | 25 W (pouze ventilace) / 1500 W / 3000 W |
| Jmenovitý proud | 12,5 – 13,6 A |
| Požadovaná pojistka | 16 A |
| Termostat s automatickým resetem | 85 °C |
| Materiál krytu | Ocelový plech s práškovým nátěrem odolným vůči teplu |
| Napájecí kabel | Typ H07RN-F, H05RN-F nebo H05RR-F dle použití |
| Hlavní funkce | Volič tepla (vypnuto, ventilace, poloviční výkon, plný výkon); nastavitelný termostat; ochrana proti přehřátí pomocí tepelného vypínače |
| Doporučené použití | Vnitřní: domácnost, sklady, dílny, staveniště, skleníky (podle typu kabelu) |
| Bezpečnostní opatření | Nepoužívejte venku za vlhkého počasí, v koupelnách nebo vlhkém prostředí; nezakrývejte; dodržujte bezpečnou vzdálenost od hořlavých předmětů; neumisťujte pod zásuvku |
| Čištění | Odpojte a nechte vychladnout; otřete vlhkou měkkou houbou (<50 °C) s jemným detergentem; osušte čistým hadříkem; nepoužívejte rozpouštědla |
| Skladování | Nechte vychladnout, osušte, zakryjte igelitovým sáčkem, vložte do původního obalu, skladujte na suchém a větraném místě |
| Bezpečnost dětí a zranitelných osob | Použití od 8 let pod dohledem; děti od 3 do 8 let mohou pouze zapínat/vypínat, pokud je spotřebič v normální poloze; části se zahřívají – udržujte v dostatečné vzdálenosti |
| Opravitelnost | Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním střediskem nebo kvalifikovanou osobou |
| Kontakt na výrobce | Grupa Topex Sp. z o.o. Sp. k., Ul. Pograniczna 2/4, 02-285 Warszawa, Polsko |
Často kladené otázky - 90063 NEO tools
Dotazy uživatelů ohledně 90063 NEO tools
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vytápění ve formátu PDF zdarma! Najděte svůj návod 90063 - NEO tools a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 90063 značky NEO tools.
NÁVOD K OBSLUZE 90063 NEO tools
Tento výrobek je vhodný pouze pro přiležitostné použití nebo pro použití v dobře izolovaných prostorách.
SK
Přečtěte si pozorně - Infračervený ohřívač je navržen pro bezpečný provoz. Nicméně instalace, údržba a provoz topného tělesa mohou být nebezpečné. Dodržováním následujících postupů snížíte riziko požáru, úrazu elektrickým proudem, zranění osob a zkrátíte dobu instalace na minimum.
1.1 Tento přístroj může být použit od dětí ve věku od 8 let a výše a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo chybí ze zkušeností a znalostí, pokud jim již byly uvedeny dohled nebo instrukce týkající se použití tohoto přístroje v bezpečné cesty a pochopit že nebezpečí zapojen. Děti se nebude hrát s přístrojem. Čištění a uživatelské údržby se nesmi být vyrobeny pomocí děti bez dozoru.

1.2 UPOZORNĚNÍ: Aby se zabránilo přehřátí, není pokrytí na topné těleso.
1.3 Děti méně než 3 roky by měly být uchovávány mimo li neustále pod dohledem.
1.4 Děti ve věku od 3 let a méně než 8 let jsou pouze spínač pro zapnutí / vypnutí přístroje za předpokladu, že to byl byl umístěn nebo instalovány ve svém zamýšleném normální provozní polohy a oni mají byly uvedeny dohled nebo instrukce týkající se použití tohoto přístroje v bezpečné cestě a pochopit, o nebezpecnosti involved. Children ve věku od 3 let a méně než 8 let se nebude připojit, regulovat a čistit na zařizení nebo provést uživatelskou údržbu.
1.5 CAUTION- některé díly z tohoto produktu mohou stát velmi horké a způsobit popáleniny . Zejména pozornost musí být věnována , kde děti a zranitelné osoby jsou přítomny .
2. Úvod
2.1 V závislosti na napájecím kabelu typ jeho fan ohřívač může být používán pouze v domácnosti, sklady a dílny, budování webů nebo skleníky závislosti. To zahrnuje na termostat a samovratného tepelné řez odhlášení k ovládání topných elementů. Termostat cití na vzduchu teplotu a kontroluje okolní teplotu. Motor ventilátoru je ovládán pomocí termostatu a to se zastaví, když se termostat škrty off topného tělesa. Samovratný tepelné cut odhlášení bude přepínat vypnout topení, aby zajistily na bezpečnost při přehřátí.
- Technické specifikace
| Modelka | 90-062 | 90-063 | 90-064 |
| Napětí | 220-240V | 220-240V | 380-400 V 3 ~ |
| požadovaný výkon | 2000 W | 3000 W | 5 000 W |
| aktuální | 8,3-9,1A | 12.5A-13.6A | 7.2- 7. 6 |
| Požadovaná pojistka | 10A | 16A | 10A |
| Nastavení | 25/1000 / 2000W | 25/1500 / 3000W | 50/3300/5000 W |
| Samonastavovací termostat | 65 °C | 85 °C | 75 °C |
| Velikost z ohřívače (mm) | 210 * 160 * 217 | 265 * 210 * 290 | 300 x 235 x 345 |
| NW (KG) | 1.7 | 2,85 | 4,32 |
3.1 Skřín z ocelového plechu potažená žáruvzdorným práškem
3.2 Dodáváno včetně kabelu a zástrčky.

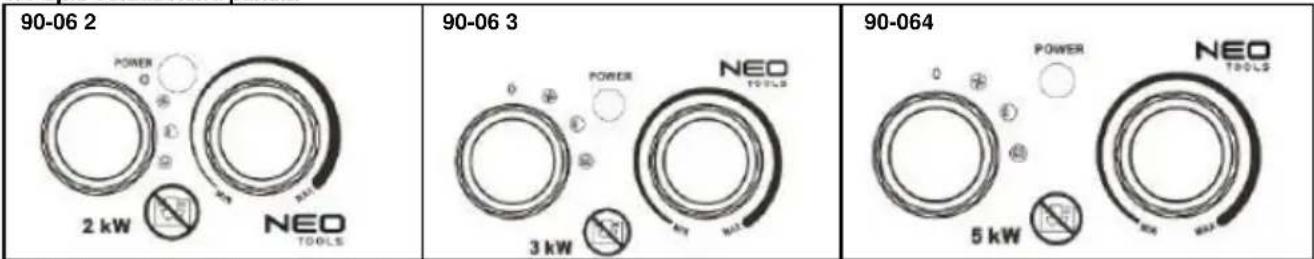

4. Popis ovládacího panelu
4.1 Levý knoflík: selektor s nastavením teploty




4.2 Pravý knoflík: Termostat
5. Zvláštní bezpečnostní předpisy
5.1 Před použitím, prosím zkontrolujte značení na napájecím kabelu. V závislosti na výkonu kabelu typu tento přístroj může být použitý v různých okolních podmínek:
| Typ | Vy můžete použít na zařízení v | Nemají používat v |
| H07RN-F | domácnost, sklady a dílny, stavební pozemky nebo skleníky | |
| H05RN-F | domácnosti, sklady a dílny nebo skleníky | stavební pozemky |
| H05RR-F | domácnosti, sklady a dílny | budování webů nebo skleníky |
5.2 Při používání elektrických spotřebičů by měla být vždy dodržována základní bezpečnostní opatření včetně následujících:
5.2.1 Ohřívač ventilátoru není vhodný pro použití venku ve vlhkém počasí, v koupelnách nebo v jiném vlhkém nebo vlhkém prostředí.
5.2.2 Mějte na paměti, že ohřívač ventilátoru může být velmi horký, a proto by měl být umístěn v bezpečné vzdálenosti od hořlavých předmětů, jako je nábytek, záclony apod.
5.2.3 Nezakrývejte topení ventilátoru.
5.2.4 Ohřívač ventilátoru nesmí být umístěn bezprostředně pod zásuvkou.
5.2.5 Nepřipojujte ohřívač ventilátoru pomocí časovače zapnutí / vypnutí nebo jiného zařízení, které může zařízení automaticky zapnout.
5.2.6 Ohřívač ventilátoru nesmí být umístěn v místnostech, kde se používají nebo skladují hořlavé kapaliny nebo plyny.
5.2.7 Je-li použit prodlužovací kabel, musí být co nejkratší a musí být vždy zcela prodloužen.
5.2.8 Do stejné síťové zásuvky jako topení ventilátoru nesmíte připojit další spotřebiče.
5.2.9 Nepoužívejte tento ohřívač ventilátoru v bezprostředním okolí vany, sprchy nebo bazénu
5.2.10 Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním agentem nebo podobně kvalifikovanými osobami, aby nedošlo k nebezpečí.
5.2.11 Zajistěte, aby byl ohřívač neustále pod dozorem a udržoval od něj děti a zvířata;
5.2.12 Neumistujte spotřebič na jedoucí vozidla nebo na místa, kde lze snadno převrátit.
5.2.13 Pokud spotřebič delší dobu nepoužíváte, odpojte jej ze sítě. Nenechávejte ohřívač po delší dobu v provozu. Vytáhněte zástrčku přímo ven, nikdy ji nevyjimejte tahem za kabel.
5.2.14 Ohřívač udržujte mimo dosah clony nebo míst, kde lze snadno zablokovat přívod vzduchu.
5.2.15 Napájecí vazební člen je vodotěsný, pokud není žalován. Abyste předešli možnému úrazu elektrickým proudem nebo svodovému proudu, nikdy nepoužívejte spotřebič mokrou rukou ani jej nepoužívejte, pokud je na napájecí kabel voda.
5.2.16 Elektrické spotřebiče nevyhazujte do netříděného komunálního odpadu, používejte zařízení pro zvláštní sběr. Kontaktní jste samospráva informace o sběrných systémech available. If elektrického spotřebiče jsou likvidovány na skládkách nebo skládky, mohou nebezpečné látky unikat do podzemních vod a dostat se do potravinového řetězce a poškodit vaše zdraví a pohodu.
5.2.17 Tento spotřebič není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, ledaže by jim byl dán dohled nebo poučení o používání spotřebiče osobou odpovědnou za jejich bezpečnost.
5.2.18 Děti by měly být pod dohledem, aby se zajistilo, že si se zařízením nebudou hrát.
6. Použití pokynů
6.1 Umístěte ohřívač ventilátoru tak, aby stál ve svislé poloze na pevném povrchu a v bezpečné vzdálenosti od vlhkého prostředí a hořlavých předmětů.
6.2 Připojte ohřívač ventilátoru k síti.
6.3 Nastavte knoflík termostatu na MAX a nechte ohřívač pracovat s plným výkonem.
6.4 Ohřev ventilátoru se zapne, když je volič topení nastaven na jedno z nastavení výkonu.
6.5 Jakmile místnost dosáhne požadované teploty, topné těleso přestane fungovat, ale ventilátor také funguje. Po poklesu teploty bude topné těleso fungovat. Ohřívač ventilátoru se nyní automaticky spustí a zastaví, a tak udržuje pokojovou teplotu konstantní.
6.6 Před vypnutím ohřívače otočte termostat do polohy MIN a přepněte přepínač do polohy ventilátoru, nechte spotřebič vychladnout po dobu dvou minut, poté vypněte ohřívač a vytáhněte zástrčku.
7. Čištění a údržba
7.1 Před čištěním spotřebič odpojte ze zásuvky a nechte jej vychladnout. Kryt se snadno zašpiní, často jej otřete měkkou houbou. U všech znečištěných částí otřete houbou namočenou ve vodě s jemným čisticím prostředkem <50 ° C a poté osušte kryt ohřívače čistým hadříkem. Dejte pozor, aby voda nevnikla dovnitř zařízení. Nestříkejte vodu do ohřívače, nikdy k čištění ohřívače nepoužívejte rozpouštědla jako benzín atd. , Abyste ochránili kryt.
7.2 Vyčistěte kabel a zástrčku, usušte a zabalte je do plastového sáčku.
7.3 Když skladujete topné těleso, nechte ho nejprve vychladnout a udržujte jej v suchu. Poté ji zakryjte plastovým sáčkem, vložte do krabičky a uložte na suchém, větraném místě.
8. Odstraňování problémů:
Můžete snadno vyřešit mnoho běžných problémů a ušetřit tak náklady na možné servisní volání. Než zavoláte servisní středisko, vyzkoušejte níže uvedené návrhy, abyste zjistili, zda můžete problém vyřešit.
| Problém | Možná příčina | Léčba |
| Ohřívač nefunguje , i když je zapojen a spínač, termostat zapnutý. | Zástrčka je volná, špatné spojení | Vytáhněte zástrčku, zkontrolujte připojení zástrčky a zásuvky. Pak se znovu připojte . |
| V zásuvce není napájení | Zasuňte zástrčku do správné zásuvky | |
| Topný článek svítí | Vstupní napětí je příliš vysoké nebo příliš nízké | Používejte napájení podle jmenovitých hodnot uvedených na štítku |
| Gril pro přívod vzduchu je blokován | Udržovat ohřívač daleko způsob, jak z předmětů, jako opony, igelitového sáčku, papíru a dalších věcí, které mohou pokrýt vstupní otvor nebo je lze snadno pokrýt na přívodu vzduchu | |
| Spotřebič se nezahříval, fungoval pouze ventilátor | Spínač nebyl přepnut do nastavení topení | Přepněte přepínač do polohy nastavení teploty |
| Termostat ovládaný | Otočte termostat a poslouchejte, pokud je otevřený / zavřený hlas. Pokud není slyšet cvaknutí a termostat není poškozen, ohřívač se automaticky zapne, když se spotřebič ochladí | |
| Vlastní máčení cut-out ovládané | Vypněte topení a zkontrolujte zablokování vstupu nebo výstupu. Před opětovným spuštěním ohřívače odpojte zástrčku a počkejte alespoň 10 minut, než se ochranný systém resetuje. | |
| Abnormální hluk | Spotřebič nestojí vzpřímeně | Umístěte ohřívač na rovnou plochu |
Ochrana životního prostředí

Odpadní elektrická výroba by neměla být likvidována s domovním odpadem. Recyklujte, pokud existují zařízení. Informace o recyklaci vám poskytne místní úřad nebo prodejce.
| Identifikatory modelu : 90-062 | |||||
| Položka | Symbol | Hodnota | Jednotka | Položka | Jednotka |
| Tepelný výkon | Typ tepelného příkonu, pouze pro elektrické akumulátory lokálního prostoru (vyberte jeden) | ||||
| Jmenovitý tepelný výkon | Pnom | 2 | kW | Ruční regulace tepelného nabíjení s integrovaným termostatem | [Ne] |
| Minimální tepelný výkon ( orientační ) | Pmin | 1,0 | kW | Ruční regulace tepelného nabíjení se zpětnou vazbou na pokojovou a / nebo venkovní teplotu | [Ne] |
| Maximální trvalý tepelný výkon | Pmax 2 kW | Elektronická regulace tepelného nabíjení se zpětnou vazbou na pokojovou a / nebo venkovní teplotu | [Ne] | ||
| Pomocná spotřeba elektřiny | Tepelný výkon podporovaný ventilátorem | [Ne] | |||
| Při jmenovitém tepelném výkonu | elmax | N / A | kW | Typ regulace tepelného výkonu / pokojové teploty (vyberte jednu) | |
| Při minimálním tepelném výkonu | elmin | N / A | kW | Jednostupňový tepelný výkon a žádná regulace teploty v místnosti | [Ne] |
| V pohotovostním režimu | eISB | N / A | W | Dva nebo více manuálních stupňů, bez regulace teploty místnosti | [Ne] |
| S mechanickou regulací teploty v místnosti | [ ano ] | ||||
| S elektronickou regulací pokojové teploty | [Ne] | ||||
| Elektronická regulace teploty v místnosti plus denní časovač | [Ne] | ||||
| Elektronická regulace teploty v místnosti plus týdenní časovač | [Ne] | ||||
| Další možnosti ovládání (možné více výběrů) | |||||
| Regulace teploty v místnosti, s detekcí přítomnosti | [Ne] | ||||
| Regulace teploty v místnosti, s detekcí otevřeného okna | [Ne] | ||||
| S možností ovládání vzdálenosti | [Ne] | ||||
| S adaptivní kontrolou startu | [Ne] | ||||
| S omezením pracovní doby | [Ne] | ||||
| S čidlem černé žárovky | [Ne] | ||||
| Kontaktní údaje : | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka:U elektrických lokálních ohřívačů prostoru nesmí být měřená energetická účinnost vytápění sezónního prostoru ηs horší než deklarovaná hodnota při jmenovitém tepelném výkonu jednotky. | |||||
| Identifikatory modelu : 90-063 | |||||
| Položka | Symbol | Hodnota | Jednotka | Položka | Jednotka |
| Tepelný výkon | Typ tepelného příkonu, pouze pro elektrické akumulátory lokálního prostoru (vyberte jeden) | ||||
| Jmenovitý tepelný výkon | Pnom | 3 | kW | Ruční regulace tepelného nabíjení s integrovaným termostatem | [Ne] |
| Minimální tepelný výkon ( orientační ) | Pmin | 1.5 | kW | Ruční regulace tepelného nabíjení se zpětnou vazbou na pokojovou a / nebo venkovní teplotu | [Ne] |
| Maximální trvalý tepelný výkon | Pmax | 3 | kW | Elektronická regulace tepelného nabíjení se zpětnou vazbou na pokojovou a / nebo venkovní teplotu | [Ne] |
| Pomocná spotřeba elektřiny | Tepelný výkon podporovaný ventilátorem | [Ne] | |||
| Při jmenovitém tepelném výkonu | elmax | N / A | kW | Typ regulace tepelného výkonu / pokojové teploty (vyberte jednu) | |
| Při minimálním tepelném výkonu | elmin | N / A | kW | Jednostupňový tepelný výkon a žádná regulace teploty v místnosti | [Ne] |
| V pohotovostním režimu | eISB | N / A | W | Dva nebo více manuálních stupňů, bez regulace teploty místnosti | [Ne] |
| S mechanickou regulací teploty v místnosti | [ ano ] | ||||
| S elektronickou regulací pokojové teploty | [Ne] | ||||
| Elektronická regulace teploty v místnosti plus denní časovač | [Ne] | ||||
| Elektronická regulace teploty v místnosti plus týdenní časovač | [Ne] | ||||
| Další možnosti ovládání (možné více výběrů) | |||||
| Regulace teploty v místnosti, s detekcí přítomnosti | [Ne] | ||||
| Regulace teploty v místnosti, s detekcí otevřeného okna | [Ne] | ||||
| S možností ovládání vzdálenosti | [Ne] | ||||
| S adaptivní kontrolou startu | [Ne] | ||||
| S omezením pracovní doby | [Ne] | ||||
| S čidlem černé žárovky | [Ne] | ||||
| Kontaktní údaje : | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka:U elektrických lokálních ohřívačů prostoru nesmí být měřená energetická účinnost vytápění sezónního prostoru ns horší než deklarovaná hodnota při jmenovitém tepelném výkonu jednotky. | |||||
| Identifikatory modelu : 90-064 | |||||
| Položka | Symbol | Hodnota | Jednotka | Položka | Jednotka |
| Tepelný výkon | Typ tepelného příkonu, pouze pro elektrické akumulátory lokálního prostoru (vyberte jeden) | ||||
| Jmenovitý tepelný výkon | Pnom 5 kW | Ruční regulace tepelného nabíjení s integrovaným termostatem | [Ne] | ||
| Minimální tepelný výkon (orientační ) | Pmin 3.3 kW | Ruční regulace tepelného nabíjení se zpětnou vazbou na pokojovou a / nebo venkovní teplotu | [Ne] | ||
| Maximální trvalý tepelný výkon | Pmax 5 kW | Elektronická regulace tepelného nabíjení se zpětnou vazbou na pokojovou a / nebo venkovní teplotu | [Ne] | ||
| Pomocná spotřeba elektriny | Tepelný výkon podporovaný ventilátorem | [Ne] | |||
| Při jmenovitém tepelném výkonu | elmax | N / A | kW | Typ regulace tepelného výkonu / pokojové teploty (vyberte jednu) | |
| Při minimálním tepelném výkonu | elmin | N / A | kW | Jednostupňový tepelný výkon a žádná regulace teploty v místnosti | [Ne] |
| V pohotovostním režimu | eISB | N / A | W | Dva nebo více manuálních stupňů, bez regulace teploty místnosti | [Ne] |
| S mechanickou regulací teploty v místnosti | [ ano ] | ||||
| S elektronickou regulací pokojové teploty | [Ne] | ||||
| Elektronická regulace teploty v místnosti plus denní časovač | [Ne] | ||||
| Elektronická regulace teploty v místnosti plus týdenní časovač | [Ne] | ||||
| Další možnosti ovládání (možné více výběrů) | |||||
| Regulace teploty v místnosti, s detekcí přitomnosti | [Ne] | ||||
| Regulace teploty v místnosti, s detekcí otevřeného okna | [Ne] | ||||
| S možností ovládání vzdálenosti | [Ne] | ||||
| S adaptivní kontrolou startu | [Ne] | ||||
| S omezením pracovní doby | [Ne] | ||||
| S čidlem černé žárovky | [Ne] | ||||
| Kontaktní údaje : | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka:U elektrických lokálních ohřivačů prostoru nesmí být měřená energetická účinnost vytápění sezónního prostoru ns horší než deklarovaná hodnota při jmenovitém tepelném výkonu jednotky. | |||||
SK
PREKLAD ORIGINÁLNYCH POKYNOV
4. Popis ovládacieho panela

4.1 L'avý gombík: volič s nastavením teploty

zariadenie je vypnuté

ventilátor zapnutý

4.2 Pravý gombík: Termostat
5. Osobitné bezpečnostné predpisy
6. Používanie pokynov
7. Čistenie a údržba
7.1 Pred čistením spotrebič odpojte zo zásuvky a nechajte ho vychladnút'. Kryt sa l'ahko znečistí, často ho utrite mäkkou špongiou. Každú znečistenú časť utrite špongiou namočenou vo vode s jemným čistiacim prostriedkom <50 ° C a potom opláchnite kryt ohrievača čistou handrou. Dajte pozor, aby voda nevnikla dovnútra spotrebiča. Na čistenie ohrievača nikdy nestriekajte vodu, nikdy nepoužívajte na čistenie ohrievača rozpúšťadlo ako benzín atď.
7.2 Šnúru a zástrčku očistite, osušte a zabaľte do plastového vrecka.
7.3 Ked' skladujete ohrievač, nechajte ho najprv vychladnúť a nechajte ho suchý. Potom ju prikryte plastovým vreckom, vložte do škatule a uložte na suchom vetranom mieste.
