Typ produktu	Elektrický ventilátorový ohrievač
Značka	NEO tools
Model	90063
Rozmery (D x Š x V)	265 x 210 x 290 mm
Čistá hmotnosť	2,85 kg
Napájanie	220-240 V ~ 50/60 Hz
Maximálny výkon	3000 W
Nastavenie výkonu	25 W (iba ventilácia) / 1500 W / 3000 W
Menovitý prúd	12,5 – 13,6 A
Vyžadovaná poistka	16 A
Termostat s automatickým resetom	85 °C
Materiál krytu	Oceľový plech s práškovým náterom odolným voči teplu
Napájací kábel	Typ H07RN-F, H05RN-F alebo H05RR-F podľa použitia
Hlavné funkcie	Prepínač tepla (vypnutie, vetranie, polovičný výkon, plný výkon); nastaviteľný termostat; ochrana proti prehriatiu pomocou tepelného ističa
Odporúčané použitie	V interiéri: domácnosť, sklady, dielne, staveniská, skleníky (podľa typu kábla)
Bezpečnostné opatrenia	Nepoužívajte vonku vo vlhkom počasí, v kúpeľniach alebo vlhkých prostrediach; nezakrývajte; bezpečná vzdialenosť od horľavých predmetov; neumiestňujte pod zásuvku
Čistenie	Odpojte a nechajte vychladnúť; utrite vlhkou mäkkou špongiou (<50 °C) s jemným čistiacim prostriedkom; osušte čistou handričkou; nepoužívajte rozpúšťadlá
Skladovanie	Vychladnúť, vysušiť, zakryť plastovým vreckom, vložiť do pôvodného obalu, skladovať na suchom a vetranom mieste
Bezpečnosť detí a zraniteľných osôb	Použitie možné od 8 rokov pod dohľadom; deti od 3 do 8 rokov môžu iba zapnúť/vypnúť, ak je spotrebič v normálnej polohe; časti sa zahrievajú – držte ich mimo dosahu
Opraviteľnosť	Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servis alebo kvalifikovaná osoba
Kontakt na výrobcu	Grupa Topex Sp. z o.o. Sp. k., Ul. Pograniczna 2/4, 02-285 Varšava, Poľsko

Často kladené otázky - 90063 NEO tools

Ako môžem zapnúť ventilátorový ohrievač NEO tools 90063?

Zapojte spotrebič do vhodnej sieťovej zásuvky (220-240 V). Nastavte gombík termostatu do polohy MAX. Otočte prepínač tepla (ľavý gombík) do požadovanej polohy: iba ventilácia (symbol ventilátora), polovičný výkon (1500 W) alebo plný výkon (3000 W). Ohrievač sa spustí automaticky.

Aké bezpečnostné opatrenia treba dodržiavať?

Nikdy spotrebič nezakrývajte. Umiestnite ho v dostatočnej vzdialenosti od záclon, nábytku a iných horľavých predmetov. Ohrievač nepoužívajte v kúpeľni, blízko vane alebo bazéna. Nezapájajte ho cez časovač alebo programátor. Deti a zvieratá držte mimo horúcich povrchov.

Ako nastaviť požadovanú teplotu?

Použite pravý gombík termostatu. Otáčaním doprava teplotu zvyšujete, doľava znižujete. Termostat automaticky vypne vykurovacie teleso, keď okolitá teplota dosiahne nastavenú úroveň, a znova ho zapne, ak teplota klesne, čím udržiava konštantnú teplotu.

Prečo ohrievač nehreje, hoci ventilátor beží?

Skontrolujte, či je prepínač tepla (ľavý gombík) v polohe vykurovania (polovičný alebo plný výkon). Ak áno, termostat mohol dosiahnuť nastavenú teplotu a vykurovacie teleso sa vypol. Otočte termostat na maximum, aby ste zistili, či sa teleso znova zapne. Tiež sa uistite, že vstup vzduchu nie je zablokovaný.

Ohrievač sa sám vypína, je to normálne?

Áno, môže to byť normálne, ak okolitá teplota prekročí nastavenie termostatu. Ak je však vypínanie časté a spotrebič sa nespustí znova, môže ísť o prehriatie: skontrolujte, či nie sú zablokované mriežky vstupu a výstupu vzduchu. V takom prípade spotrebič odpojte, počkajte aspoň 10 minút, kým sa tepelný istič resetuje, a potom to skúste znova.

Ako čistiť ohrievač NEO tools 90063?

Odpojte spotrebič a nechajte ho vychladnúť. Utrite kryt mäkkou špongiou namočenou vo vode s teplotou do 50 °C s prídavkom jemného čistiaceho prostriedku, potom utrite čistou suchou handričkou. Dávajte pozor, aby sa dovnútra nedostala voda. Nikdy nepoužívajte rozpúšťadlá ako benzín alebo alkohol. Kábel a zástrčku je možné čistiť rovnakým spôsobom.

Môžem ohrievač použiť vonku?

Nie, tento ventilátorový ohrievač je určený len na vnútorné použitie. Nemal by sa používať vo vlhkom počasí, v kúpeľniach ani v žiadnom vlhkom prostredí. Podľa typu kábla (H07RN-F) ho možno použiť na staveniskách, nikdy však vonku vystavený dažďu.

Aký je maximálny výkon modelu 90063?

Maximálny výkon je 3000 W (plný výkon). Môžete tiež zvoliť polovičný výkon 1500 W alebo iba ventiláciu (25 W). Uistite sa, že vaša elektrická inštalácia zvládne požadovaný prúd (poistka minimálne 16 A).

Čo robiť, ak je napájací kábel poškodený?

Spotrebič už nepoužívajte. Poškodený kábel musí vymeniť výrobca (Grupa Topex), jeho servis alebo osoba s podobnou kvalifikáciou, aby sa predišlo riziku úrazu elektrickým prúdom. Nepokúšajte sa o opravu sami.

Ako skladovať ohrievač po použití?

Nechajte ho úplne vychladnúť, v prípade potreby ho vyčistite a potom ho umiestnite na suché a vetrané miesto. Môžete ho zakryť plastovým vreckom a uložiť do pôvodného obalu na ochranu pred prachom. Uistite sa, že je odpojený a počas dlhšieho obdobia nepoužívania ho nenechávajte bez dozoru.

NÁVOD NA OBSLUHU 90063 NEO tools

Tento výrobok je vhodný len na príležitostné použitie alebo na použitie v dobre izolovaných priestoroch

SL

Pozorne si prečítajte - Infračervený ohrievač je navrhnutý pre bezpečnú prevádzku. Inštalácia, údržba a prevádzka ohrievača však môžu byť nebezpečné. Dodržiavaním nasledujúcich postupov znížite riziko požiaru, úrazu elektrickým prúdom, zraneniam osób a znížite čas potrebný na inštaláciu.

1.1 Tento prístroj môže byť použitý od detí vo veku od 8 rokov a vyššie a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnost'ami, alebo chýba zo skúseností a znalostí, pokial' im už boli uvedené dohľad alebo inštrukcie týkajúce sa použitia tohto prístroja v bezpečnej cesty a pochopit' že nebezpečenstvo zapojený. Deti sa so spotrebičom nesmú hrat'. Čistenie a užívateľskej údržby sa nesmú byť vyrobené pomocou deti bez dozoru.

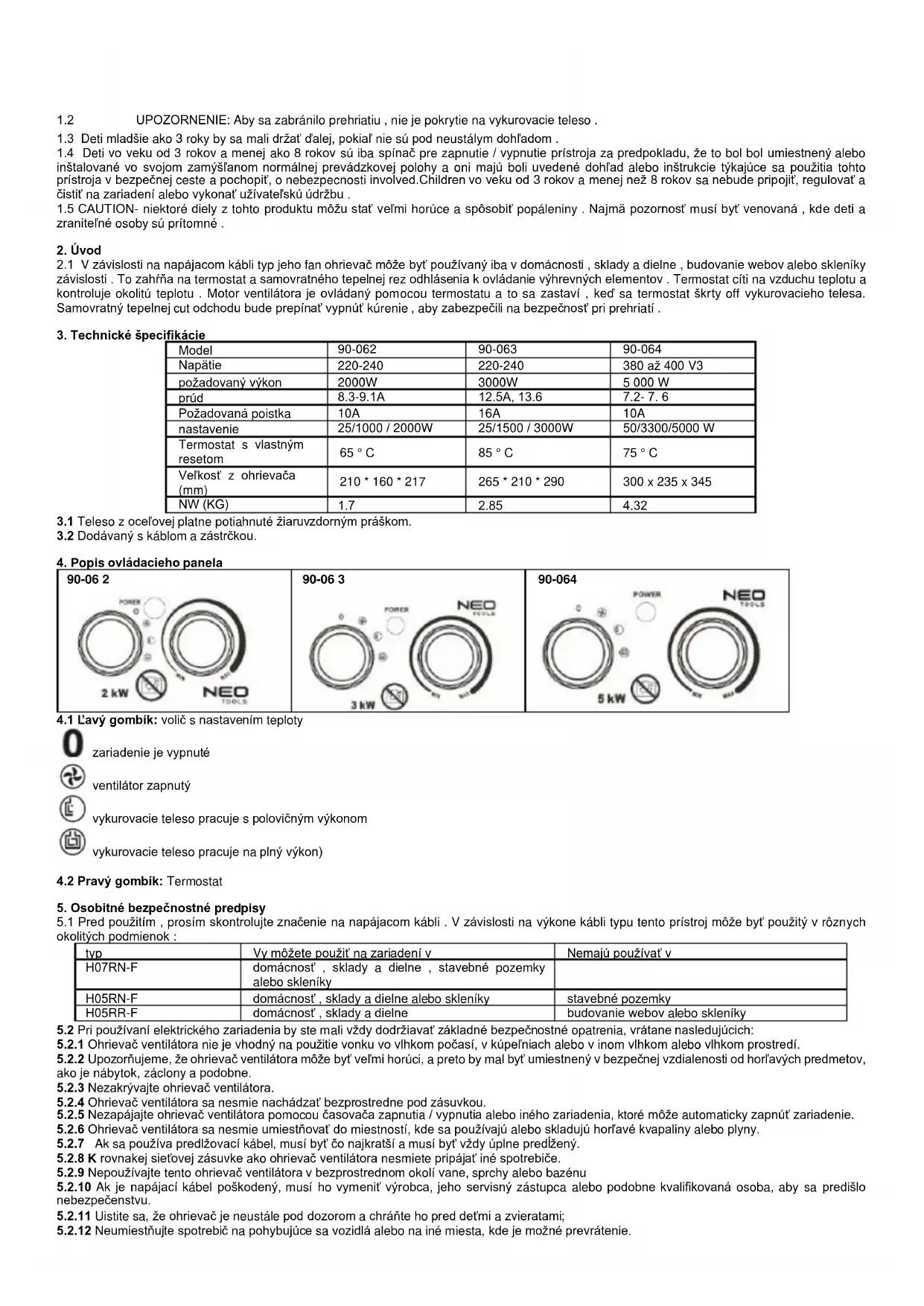

1.2

UPOZORNENIE: Aby sa zabránilo prehriatiu, nie je pokrytie na vykurovacie teleso.

1.3 Deti mladšie ako 3 roky by sa mali držat' d'alej, pokial' nie sú pod neustálym dohľadom
1.4 Deti vo veku od 3 rokov a menej ako 8 rokov sú iba spínač pre zapnutie / vypnutie prístroja za predpokladu, že to bol bol umiestnený alebo inštalované vo svojom zamýšfanom normalnej prevádzkovej polohy a oni majú boli uvedené dohľad alebo inštrukcie týkajúce sa použitia tohto prístroja v bezpečnej ceste a pochopit, o nebezpecnosti involved. Children vo veku od 3 rokov a menej než 8 rokov sa nebude pripojit, regulovat' a čistit' na zariadení alebo vykonat' užívateľskú údržbu.
1.5 CAUTION- niektoré diely z tohto produktu môžu stat' velmi horúce a spôsobit' popáleniny . Najmä pozornosť musí byt' venovaná , kde deti a zranitel'né osoby sú prítomné .

2. Úvod

2.1 V závislosti na napájacom kábli typ jeho fan ohrievač môže byť používaný iba v domácnosti , sklady a dielne , budovanie webov alebo skleníky závislosti . To zahřňa na termostat a samovratného tepelnej rez odhlásenia k ovládanie výhrevných elementov . Termostat cíti na vzduchu teplotu a kontroluje okolitú teplotu . Motor ventilátora je ovládaný pomocou termostatu a to sa zastaví , keď sa termostat škrty off vykurovacieho telesa. Samovratný tepelnej cut odchodu bude prepínat’ vypnút’ kúrenie , aby zabezpečili na bezpečnosť pri prehriatí .

3. Technické špecifikácie

Model	90-062	90-063	90-064
Napätie	220-240	220-240	380 až 400 V3
požadovaný výkon	2000W	3000W	5 000 W
prúd	8.3-9.1A	12.5A, 13.6	7.2- 7.6
Požadovaná poistka	10A	16A	10A
nastavenie	25/1000 / 2000W	25/1500 / 3000W	50/3300/5000 W
Termostat s vlastným resetom	65 °C	85 °C	75 °C
Veľkost' z ohrievača (mm)	210 * 160 * 217	265 * 210 * 290	300 x 235 x 345
NW (KG)	1.7	2.85	4.32

3.1 Teleso z oceľovej platne potiahnuté žiaruvzdorným práškom.
3.2 Dodávaný s káblom a zástrčkou.

vykurovacie teleso pracuje s polovičným výkonom

vykurovacie teleso pracuje na plný výkon)

5.1 Pred použitím, prosím skontrolujte značenie na napájacom kábli. V závislosti na výkone kábli typu tento prístroj môže byť použitý v rôznych okolitých podmienok:

typ	Vy môžete použit' na zariadení v	Nemajú používat' v
H07RN-F	domácnost', sklady a dielne, stavebné pozemky alebo skleníky
H05RN-F	domácnost', sklady a dielne alebo skleníky	stavebné pozemky
H05RR-F	domácnost', sklady a dielne	budovanie webov alebo skleníky

5.2 Pri použivaní elektrického zariadenia by ste mali vždy dodržiavať základné bezpečnostné opatrenia, vrátane nasledujúcich:
5.2.1 Ohrievač ventilátora nie je vhodný na použitie vonku vo vlhkom počasí, v kúpelniach alebo v inom vlhkom alebo vlhkom prostredí.
5.2.2 Upozorňujeme, že ohrievač ventilátora môže byť velmi horúci, a preto by mal byť umiestnený v bezpečnej vzdialenosti od horľavých predmetov,
ako je nábytok, záclony a podobne.
5.2.3 Nezakrývajte ohrievač ventilátora.
5.2.4 Ohrievač ventilátora sa nesmie nachádzat' bezprostredne pod zásuvkou
5.2.5 Nezapájajte ohrievač ventilátora pomocou časóvača zapnútia / vypnutia alebo iného zariadenia, ktoré môže automaticky zapnút' zariadenie.
5.2.6 Ohrievač ventilátora sa nesmie umiestňovať do miestností, kde sa používajú alebo skladujú horľavé kvapaliny alebo plyny.
5.2.7 Ak sa používa predlžovací kábel, musí byt' čo najkratší a musí byt' vždy úplne predlžený.
5.2.8 K rovnakej sietovej zásuvke ako ohrievač ventilátora nesmiete pripájať iné spotrebiče.
5.2.9 Nepoužívajte tento ohrievač ventilátora v bezprostrednom okolí vane, sprchy alebo bazénu
5.2.10 Ak je napájací kábel poškodený, musí ho vymenit' výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.
5.2.11 Uistite sa, že ohrievač je neustále pod dozorom a chráňte ho pred det'mi a zvieratami;
5.2.12 Neumiestňujte spotrebič na pohybujúce sa vozidlá alebo na iné miesta, kde je možné prevrátenie.

5.2.13 Ak zariadenie nepoužívate dlhšiu dobu, odpojte ho zo siete. Počas používania nenechávajte ohrievač príliš dlhý čas. Vytiahnite zástrčku rovno, nikdy ju nevyťahujte tahaním za kábel.
5.2.14 Ohrievač udržujte mimo dosahu clony alebo miest, kde je možné l'ahko zablokovat' prívod vzduchu.
5.2.15 Spojka pohonu je vodotesná, ak nie je podaná žaloba. Aby ste predišli možnému úrazu elektrickým prúdom alebo unikajúcemu prúdu, nikdy nepoužívajte zariadenie mokrou rukou ani ho nepoužívajte, keď je na napájacom kábli voda.
5.2.16 Elektrické zariadenia nelikvidujte ako netriedený komunálny odpad, používajte zariadenia na separovaný zber. Kontaktné ste samospráva informácie o zberných systémoch available. If elektrického spotrebiča sú likvidované na skládkach alebo skládky, môžu nebezpečné látky unikať do podzemných vôd a dostat’ sa do potravinového reťazca a poškodit’ vaše zdravie a pohodu.
5.2.17 Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí, pokial' im nebol zverený dozor alebo pokyny týkajúce sa používania spotrebiča osobou zodpovednou za ich bezpečnosť.
5.2.18 Deti by mali byt pod dozorom, aby sa zaistilo, že sa so spotrebičom nebudú hrat'.

6.1 Ohrievač ventilátora umiestnite tak, aby stál vo zvislej polohe na pevnom povrchu av bezpečnej vzdialenosti od vlhkého prostredia a horľavých predmetov.
6.2 Pripojte ohrievač ventilátora k elektrickej sieti.
6.3 Nastavte gombík termostatu na MAX a nechajte ohrievač pracovať na plný výkon.
6.4 Ohrievač ventilátora sa zapne, keď je prepínač vykurovania nastavený na jedno z nastavení výkonu.
6.5 Akonáhle miestnosť dosiahne požadovanú teplotu, vykurovacie teleso prestane fungovať, ale ventilátor bude tiež pracovať. Po znížení teploty bude vykurovacie teleso pracovať. Ohrievač ventilátora sa teraz automaticky zapína a vypína a udržuje tak konštantnú teplotu v miestnosti.
6.6 Pred vypnutím ohrievača, prosím, otočte termostat do polohy MIN a prepnite prepínač do polohy ventilátora, nechajte prístroj na dve minúty vychladnút, potom vypnite ohrievač a vytiahnite zástrčku.

8. Riešenie problémov:

L'ahko môžete vyriešit' mnoho bežných problémov a ušetriť tak náklady na možný servisný hovor. Skôr, ako zavoláte servisné stredisko, vyskúšajte nižšie uvedené návrhy, aby ste zistili, či môžete problém vyriešit'.

problém	Možná príčina	liečba
Ohrievač nefunguje , aj keď je zapojený a spínač, termostat zapnutý.	Zástrčka je uvoľnená, zlé pripojenie	Vytiahnite zástrčku, skontrolujte pripojenie zástrčky a zásuvky. Potom sa znova pripojte .
	V zásuvke nie je napájanie	Zasuňte zástrčku do správnej zásuvky
Žeraviaci prvok svieti	Vstupné napätie je príliš vysoké alebo príliš nízke	Používajte napájanie podľa údajov na štítku
	Mriežka na prívod vzduchu je zablokovaná	Udržiavať ohrievač d’aleko spôsob, ako z predmetov, ako opony, igelitového vrecka, papiera a iných vecí, ktoré môžu pokryť vstupný otvor alebo je možné ľahko pokryť na privode vzduchu
Spotrebič sa nezahrial, fungoval iba ventilátor	Spínač nebol prepnutý do nastavenia kúrenia	Prepnite prepínač do polohy nastavenia teploty
	termostat ovládaný	Otočte termostat a počúvajte, ak existuje hlas otvorený / zatvorený. Ak nie je cvaknutie a termostat nie je poškodený, kúrenie sa automaticky zapne po ochladení spotrebiča
	Vlastné máčanie cut-out ovládané	Vypnite ohrievač a skontrolujte zablokovanie vstupu alebo výstupu. Pred opátovným spustením ohrievača odpojte zástrčku a počkajte najmenej 10 minút, kým sa ochranný systém resetuje.
Abnormálny hluk	Spotrebič nestojí vzpriamene	Ohrievač položte na rovnú plochu

Ochrana životného prostredia

Odpadová elektrická výroba sa nesmie likvidovať s domovým odpadom. Recyklujte, ak existujú zariadenia. Informácie o recyklácii vám poskytne miestny úrad alebo predajca.

Model identifikátor (y): 90-062
položka	symbol	hodnota	jednotka	položka	jednotka
Tepelný výkon				Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden)
Menovitý tepelný výkon	Pnom	2	kW	Manuálne riadenie tepelného nabíjania s integrovaným termostatom	[No]
Minimálny tepelný výkon ( orientačný )	pmin 1.0	kW		Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty	[No]
Maximálny trvalý tepelný výkon	Pmax	2	kW	Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty	[No]
Pomocná spotreba elektrickej energie				Tepelný výkon pomocou ventilátora	[No]
Pri menovitom tepelnom výkone	ELMAX	N / A	kW	Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden)
Pri minimálnom tepelnom výkone	Elmina	N / A	kW	Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti	[No]
V pohotovostnom režime	eISB	N / A	W	Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti	[No]
				S mechanickou reguláciou teploty miestnosti	[áno]
				S elektronickou reguláciou teploty miestnosti	[No]
				Elektronická regulácia teploty v miestnosti plus denný časovač	[No]
				Elektronická regulácia teploty v miestnosti plus týždenný časovač	[No]
				Dalšie možnosti ovládania (je možné viacero výberov)
				Regulácia teploty miestnosti s detekciou prítomnosti	[No]
				Regulácia teploty v miestnosti s detekciou otvoreného okna	[No]
				S možnosťou regulácie vzdialenosti	[No]
				S adaptívnym ovládaním štartu	[No]
				S obmedzením pracovného času	[No]
				S senzorom čiernej žiarovky	[No]
Kontaktné údaje :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Poznámka:V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ns horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky.

Model identifikátor (y): 90-063
položka	symbol	hodnota	jednotka	položka	jednotka
Tepelný výkon				Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden)
Menovitý tepelný výkon	Pnom 3 kW			Manuálne riadenie tepelného nabíjania s integrovaným termostatom	[No]
Minimálny tepelný výkon ( orientačný )	pmin 1.5 kW			Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty	[No]
Maximálny trvalý tepelný výkon	Pmax 3 kW			Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty	[No]
Pomocná spotreba elektrickej energie				Tepelný výkon pomocou ventilátora	[No]
Pri menovitom tepelnom výkone	ELMAX	N / A	kW	Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden)
Pri minimálnom tepelnom výkone	Elmina	N / A	kW	Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti	[No]
V pohotovostnom režime	eISB	N / A	W	Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti	[No]
				S mechanickou reguláciou teploty miestnosti	[áno ]
				S elektronickou reguláciou teploty miestnosti	[No]
				Elektronická regulácia teploty v miestnosti plus denný časovač	[No]
				Elektronická regulácia teploty v miestnosti plus týždenný časovač	[No]
				Ďalšie možnosti ovládania (je možné viacero výberov)
				Regulácia teploty miestnosti s detekciou prítomnosti	[No]
				Regulácia teploty v miestnosti s detekciou otvoreného okna	[No]
				S možnosťou regulácie vzdialenosti	[No]
				S adaptívnym ovládaním štartu	[No]
				S obmedzením pracovného času	[No]
				S senzorom čiernej žiarovky	[No]
Kontaktné údaje :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Poznámka:V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ns horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky.

Model identifikátor (y): 90-064
položka	symbol	hodnota	jednotka	položka	jednotka
Tepelný výkon				Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden)
Menovitý tepelný výkon	Pnom 5 kW			Manuálne riadenie tepelného nabíjania s integrovaným termostatom	[No]
Minimálny tepelný výkon ( orientačný )	pmin 3.3 kW			Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty	[No]
Maximálny trvalý tepelný výkon	Pmax 5 kW			Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty	[No]
Pomocná spotreba elektrickej energie				Tepelný výkon pomocou ventilátora	[No]
Pri menovitom tepelnom výkone	ELMAX	N / A	kW	Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden)
Pri minimálnom tepelnom výkone	Elmina	N / A	kW	Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti	[No]
V pohotovostnom režime	eISB	N / A	W	Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti	[No]
				S mechanickou reguláciou teploty miestnosti	[áno ]
				S elektronickou reguláciou teploty miestnosti	[No]
				Elektronická regulácia teploty v miestnosti plus denný časovač	[No]
				Elektronická regulácia teploty v miestnosti plus týždenný časovač	[No]
				Ďalšie možnosti ovládania (je možné viacero výberov)
				Regulácia teploty miestnosti s detekciou prítomnosti	[No]
				Regulácia teploty v miestnosti s detekciou otvoreného okna	[No]
				S možnosťou regulácie vzdialenosti	[No]
				S adaptívnym ovládaním štartu	[No]
				S obmedzením pracovného času	[No]
				S senzorom čiernej žiarovky	[No]
Kontaktné údaje :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Poznámka:V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ŋs horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky.
