Tipo di prodotto	Riscaldatore a ventola elettrico
Marca	NEO tools
Modello	90063
Dimensioni (L x P x A)	265 x 210 x 290 mm
Peso netto	2,85 kg
Alimentazione	220-240 V ~ 50/60 Hz
Potenza massima	3000 W
Impostazioni di potenza	25 W (solo ventilazione) / 1500 W / 3000 W
Corrente nominale	12,5 - 13,6 A
Fusibile richiesto	16 A
Termostato a riarmo automatico	85 °C
Materiale del rivestimento	Lamiera d'acciaio rivestita in polvere resistente al calore
Cavo di alimentazione	Tipo H07RN-F, H05RN-F o H05RR-F a seconda dell'uso
Funzioni principali	Selettore di calore (spento, ventilazione, metà potenza, piena potenza); termostato regolabile; protezione contro il surriscaldamento mediante interruttore termico
Utilizzo consigliato	Interno: domestico, magazzini, officine, cantieri, serre (a seconda del tipo di cavo)
Precauzioni d'uso	Non utilizzare all'esterno con tempo umido, in bagni o ambienti umidi; non coprire; distanza di sicurezza da oggetti infiammabili; non posizionare sotto una presa di corrente
Pulizia	Scollegare e lasciare raffreddare; pulire con una spugna morbida umida (<50 °C) e detergente delicato; asciugare con un panno pulito; non usare solventi
Conservazione	Raffreddare, asciugare, coprire con un sacchetto di plastica, riporre nell'imballaggio originale, conservare in un luogo asciutto e areato
Sicurezza bambini e persone vulnerabili	Utilizzo possibile a partire da 8 anni sotto supervisione; i bambini da 3 a 8 anni possono solo accendere/spegnere se l'apparecchio è in posizione normale; le parti diventano calde - tenere lontani
Riparabilità	Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio post-vendita o da una persona qualificata
Contatto produttore	Grupa Topex Sp. z o.o. Sp. k., Ul. Pograniczna 2/4, 02-285 Varsavia, Polonia

Domande frequenti - 90063 NEO tools

Come posso accendere il riscaldatore a ventola NEO tools 90063?

Collegare l'apparecchio a una presa di corrente adatta (220-240 V). Impostare la manopola del termostato sulla posizione MAX. Ruotare il selettore di calore (manopola sinistra) sulla posizione desiderata: solo ventilazione (simbolo ventola), metà potenza (1500 W) o piena potenza (3000 W). Il riscaldatore si avvia automaticamente.

Quali precauzioni di sicurezza devono essere osservate?

Non coprire mai l'apparecchio. Posizionarlo a una distanza sufficiente da tende, mobili e altri oggetti infiammabili. Non utilizzare il riscaldatore in bagno, vicino a una vasca da bagno o a una piscina. Non collegarlo tramite un timer o un programmatore. Tenere bambini e animali lontani dalle superfici calde.

Come regolare la temperatura desiderata?

Utilizzare la manopola destra del termostato. Ruotarla verso destra per aumentare la temperatura, verso sinistra per diminuirla. Il termostato spegne automaticamente l'elemento riscaldante quando la temperatura ambiente raggiunge il livello impostato, poi lo riaccende se la temperatura scende, mantenendo così una temperatura costante.

Perché il riscaldatore non riscalda mentre la ventola gira?

Verificare che il selettore di calore (manopola sinistra) sia su una posizione di riscaldamento (metà o piena potenza). In caso affermativo, il termostato potrebbe aver raggiunto la temperatura impostata e l'elemento riscaldante si è spento. Ruotare il termostato al massimo per vedere se l'elemento si riaccende. Assicurarsi anche che l'ingresso dell'aria non sia ostruito.

Il riscaldatore si spegne da solo, è normale?

Sì, può essere normale se la temperatura ambiente supera l'impostazione del termostato. Ma se lo spegnimento è frequente e l'apparecchio non si riavvia, potrebbe trattarsi di un surriscaldamento: verificare che le griglie di ingresso e uscita dell'aria non siano bloccate. In tal caso, scollegare l'apparecchio, attendere almeno 10 minuti affinché l'interruttore termico si riarmi, quindi riprovare.

Come pulire il riscaldatore NEO tools 90063?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire l'involucro con una spugna morbida imbevuta di acqua a meno di 50 °C con aggiunta di un detergente delicato, quindi asciugare con un panno pulito e asciutto. Fare attenzione a non far penetrare acqua all'interno. Non usare mai solventi come benzina o alcol. Il cavo e la spina possono essere puliti allo stesso modo.

Posso utilizzare il riscaldatore all'esterno?

No, questo riscaldatore a ventola è progettato solo per uso interno. Non deve essere utilizzato con tempo umido, in bagni o in qualsiasi ambiente umido. A seconda del tipo di cavo (H07RN-F), può essere utilizzato nei cantieri, ma mai all'esterno esposto alla pioggia.

Qual è la potenza massima del modello 90063?

La potenza massima è di 3000 W (piena potenza). È possibile anche scegliere la metà potenza a 1500 W o la sola ventilazione (25 W). Assicurarsi che l'impianto elettrico supporti la corrente richiesta (fusibile di almeno 16 A).

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare più l'apparecchio. Il cavo danneggiato deve essere sostituito dal produttore (Grupa Topex), dal suo servizio post-vendita o da una persona con qualifica simile, per evitare pericoli di scossa elettrica. Non tentare di riparare da soli.

Come conservare il riscaldatore dopo l'uso?

Lasciarlo raffreddare completamente, pulirlo se necessario, quindi riporlo in un luogo asciutto e areato. Può essere coperto con un sacchetto di plastica e conservato nell'imballaggio originale per proteggerlo dalla polvere. Assicurarsi di scollegarlo e di non utilizzarlo per un lungo periodo senza supervisione.

MANUALE UTENTE 90063 NEO tools

Questo prodotto è adatto solo per un uso occasionale o per l'utilizzo in aree ben isolate.

NL

TRADUZIONE DELL'ISTRUZIONE ORIGINALE

NORME DI SICUREZZA DETTAGLIATE

ATTENZIONE!

Leggere attentamente: il riscaldatore a infrarossi è progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento del riscaldatore possono essere pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni alle persone e ridurrà al minimo il tempo di installazione.

1.1 Questo apparecchio può essere utilizzato da bambini di età compresa da 8 anni e al di sopra e le persone con ridotta fisiche, sensoriali o mentali capacità o mancanza di esperienza e conoscenza, se essi sono stati data supervisione o di istruzioni riguardanti l'uso della macchina in una cassetta di sicurezza modo e capire i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.

1.2 ATTENZIONE: Per evitare il surriscaldamento, non coprire il riscaldatore

1.3 I bambini di età inferiore a 3 anni devono essere tenuti lontani a meno che non siano costantemente sorvegliati
1.4 bambini di età compresa da 3 anni e inferiore a 8 anni sono solo attivare / disattivare l'apparecchio a condizione che esso sia stato collocato o installato nella sua inteso normale funzionamento posizione e che sono stati in supervisione o istruzioni relative all'uso del dispositivo in un sicuro modo e comprendere i rischi coinvolti. I bambini di età compresa tra 3 anni e meno di 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire la manutenzione dell'utente.
1.5 ATTENZIONE - alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Particolare attenzione deve essere prestata dove sono presenti bambini e persone vulnerabili.

2. Introduzione

2.1 In base alla potenza cavo digitare la ventola riscaldatore può essere utilizzato solo in uso domestico, magazzini e officine, costruendo siti o serre seconda. Esso comprende un termostato e un auto-reset termica cut out privati per controllare il riscaldamento elementi. Il termostato sente la temperatura dell'aria e controlla la temperatura circostante. Il motore del ventilatore è controllato dal termostato e si ferma quando il termostato interrompe la resistenza. L'auto-reset termica cut -out si passa fuori dal riscaldatore per garantire la sicurezza quando surriscaldamento.

3. Specifiche tecniche

Modello	90-062	90-063	90-064
Voltaggio	220-240V	220-240V	380-400 V 3 ~
potenza richiesta	2000W	3000W	5000 W
attuale	8.3-9.1A	12.5A-13.6A	7.2- 7.6 A
Fusibile richiesto	10A	16A	10A
Ambientazione	25/1000 / 2000W	25/1500 / 3000W	50/3300/5000 W
Termostato autoripristinante	65 °C	85 °C	75 °C
Dimensioni del riscaldatore (mm)	210 * 160 * 217	265 * 210 * 290	300 x 235 x 345
NW (KG)	1.7	2.85	4.32

3.1 Alloggiamento in lamiera d'acciaio e rivestito con polvere resistente al calore.

3.2 Fornito completo di cavo e spina.

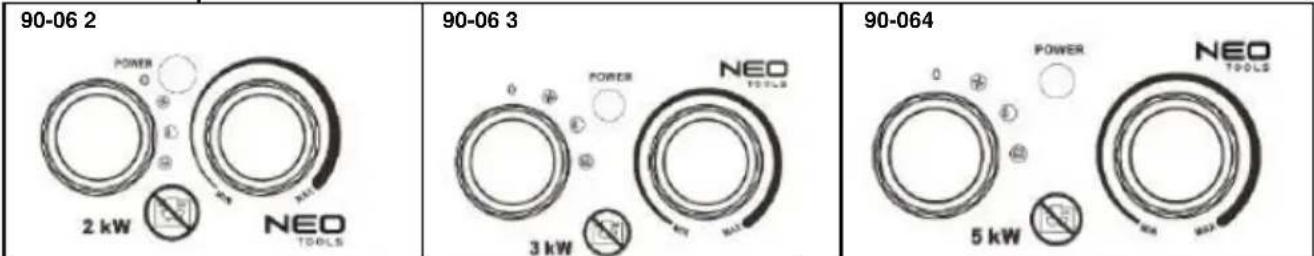

4. Descrizione del pannello di controllo

4.1 Manopola sinistra: selettore con impostazione del calore

il dispositivo è spento

fan acceso

l'elemento riscaldante funziona a metà potenza

l'elemento riscaldante funziona a piena potenza)

4.2 Manopola destra: quadrante del termostato

5. Norme di sicurezza speciali

5.1 Prima dell'uso, si prega di controllare la marcatura sul potere cavo. In base alla potenza cavo tipo questo apparecchio può essere utilizzato in diverse ambientali condizioni:

genere	È possibile utilizzare l'apparecchio in	Non utilizzare in
H07RN-F	la casa, magazzini e officine, costruzione siti o serre
H05RN-F	famiglia, magazzini e laboratori o serre	cantieri edili
H05RR-F	famiglia, magazzini e laboratori	la costruzione di siti o serre

5.2 Quando si utilizza un apparecchio elettrico, è necessario seguire sempre le precauzioni di base, comprese quelle riportate di seguito:

5.2.1 Il termoventilatore non è adatto per l'uso all'aperto con tempo umido, in bagni o in altri ambienti bagnati o umidi.

5.2.2 Si prega di notare che il termoventilatore può diventare molto caldo e deve, quindi, essere posizionato a una distanza di sicurezza da oggetti infiammabili come mobili, tende e simili.

5.2.3 Non coprire il termoventilatore.

5.2.4 Il termoventilatore non deve essere posizionato immediatamente sotto una presa di corrente.

5.2.5 Non collegare il termoventilatore utilizzando un timer di accensione / spegnimento o altre apparecchiature che possono accendere automaticamente il dispositivo.

5.2.6 Il termoventilatore non deve essere collocato in locali in cui vengono utilizzati o conservati liquidi o gas infiammabili.

5.2.7 Se viene utilizzata una prolunga, questa deve essere il più corta possibile e sempre completamente estesa.

5.2.8 Non collegare altri apparecchi alla stessa presa di corrente del termoventilatore.

5.2.9 Non utilizzare questo termoventilatore nelle immediate vicinanze di una vasca da bagno, una doccia o una piscina

5.2.10 Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di servizio o da persone qualificate allo stesso modo per evitare rischi.

5.2.11 Assicurarsi che la stufa sia sempre sotto sorveglianza e tenere lontani bambini e animali da essa;

5.2.12 Non posizionare l'elettrodomestico su veicoli in movimento o dove è facile ribaltarsi.

5.2.13 Quando non utilizzate l'apparecchio per un lungo periodo, scollegatelo. Non lasciate la stufa per un periodo di tempo considerevole quando è in uso. Estrarre la spina direttamente, non rimuovere mai la spina tirando il cavo.

5.2.14 Tenere il riscaldatore lontano da tende o luoghi in cui l'ingresso dell'aria può essere facilmente bloccato.

5.2.15 L'accoppiatore di potenza è impermeabile quando non in uso. Al fine di prevenire possibili scosse elettriche o dispersione di corrente, non utilizzare mai l'apparecchio con le mani bagnate o azionarlo quando c'è acqua sul cavo di alimentazione.

5.2.16 Non smaltire gli apparecchi elettrici come rifiuti urbani indifferenziati, utilizzare impianti di raccolta differenziata. Contatto si governo locale per informazioni riguardanti i sistemi di raccolta available. If apparecchio elettrico vengono smaltiti in discariche o discariche, sostanze pericolose possono fuoriuscire nelle acque sotterranee e ottenere nel cibo catena, danneggiando la salute e il benessere.

5.2.17 Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano stati supervisionati o istruiti sull'uso dell'apparecchio da una persona responsabile la loro sicurezza.

5.2.18 I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

6. Utilizzo delle istruzioni

6.1 Posizionare il termoventilatore in modo che si trovi in posizione verticale su una superficie stabile e ad una distanza di sicurezza da ambienti umidi e oggetti infiammabili.
6.2 Collegare il termoventilatore alla rete elettrica.
6.3 Posizionare la manopola del termostato su MAX e lasciare che la stufa funzioni a piena potenza.
6.4 Il termoventilatore si accenderà quando il selettore del riscaldamento è impostato su una delle impostazioni di potenza.
6.5 Quando la stanza raggiunge la temperatura richiesta, la resistenza smetterà di funzionare ma funzionerà anche la ventola. Una volta diminuita la temperatura, la resistenza funzionerà. Il termoventilatore ora si avvia e si arresta automaticamente, mantenendo così costante la temperatura ambiente.
6.6 Prima di spegnere il riscaldatore, ruotare il termostato in posizione MIN e portare l'interruttore in posizione ventilatore, lasciare raffreddare l'apparecchio per due minuti, quindi spegnere il riscaldatore ed estrarre la spina.

7. Pulizia e manutenzione

7.1 Prima di pulire l'apparecchio, scollegarlo dalla presa e lasciarlo raffreddare. L'involucro si sporca facilmente, pulirlo spesso con una spugna morbida. Per ogni parte sporca, pulire con una spugna imbevuta di acqua <50 °C e detergente delicato, quindi asciugare l'involucro del riscaldatore con un panno pulito. Fare attenzione a non far entrare l'acqua all'interno dell'apparecchio. Non spruzzare acqua sulla stufa, non usare mai solventi come benzina ecc. Per pulire la stufa, al fine di proteggere la custodia.

7.2 Pulire il cavo e la spina, asciugarli e imballarli in un sacchetto di plastica.

7.3 Quando si ripone la stufa, lasciarla prima raffreddare e tenerla asciutta. Quindi coprilo con un sacchetto di plastica, mettilo in una scatola da imballaggio e conservalo in un luogo asciutto e ventilato.

8. Risoluzione dei problemi:

Puoi risolvere facilmente molti problemi comuni, risparmiando il costo di un'eventuale chiamata di servizio. Prova i suggerimenti seguenti per vedere se riesci a risolvere il problema prima di chiamare il centro servizi.

Problema	Possibile causa	Trattamento
Il riscaldatore non funziona, anche quando è collegato e l'interruttore, il termostato sono accesi.	La spina è allentata, cattiva connessione	Estrarre la spina, controllare il collegamento della spina e della presa. Quindi connettiti di nuovo .
	Nessuna alimentazione nella presa di corrente	Inserire la spina in una presa adeguata
L'elemento riscaldante è incandescente	La tensione di ingresso è troppo alta o troppo bassa	Utilizzare l'alimentatore in base al valore sull'etichetta
	La griglia della presa d'aria è ostruita	Mantenere il radiatore ad modo da articoli come tenda, sacchetto di plastica, carta e altre cose che possono coprire ingressi e possono essere facilmente percorrere la presa d'aria
L'apparecchio non si è riscaldato, ha funzionato solo il ventilatore	L'interruttore non è stato impostato sull'impostazione di riscaldamento	Posizionare l'interruttore in posizione di riscaldamento
	Il termostato funzionava	Ruota il termostato e ascolta se c'è una voce di apertura / chiusura. Se non c'è alcun clic e il termostato non è danneggiato, la stufa si accenderà automaticamente quando l'apparecchio si sarà raffreddato
	Il cut-out auto macerante ha funzionato	Spegnere il riscaldatore e ispezionare il blocco dell'ingresso o dell'uscita. Scollegare la spina e attendere almeno 10 minuti per il ripristino del sistema di protezione prima di tentare di riavviare il riscaldatore.
Rumore anomalo	L'apparecchio non è in posizione verticale	Metti la stufa su una superficie piana

Protezione ambientale

I rifiuti di produzione elettrica non devono essere smaltiti con i rifiuti domestici. Si prega di riciclare dove esistono strutture. Verificare con l'autorità locale o il rivenditore per consigli sul riciclaggio.

Identificatori del modello : 90-062
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenza termica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambiente locale ad accumulo elettrico (selezionare uno)
Nominale calore uscita	Pnom	2	kW	Controllo manuale della carica di calore con termostato integrato	[no]
Potenza termica minima ( indicativa )	Pmin	1.0	kW	Controllo manuale della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Potenza termica continua massima	Pmax	2	kW	Controllo elettronico della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Consumo ausiliario di elettricità				Fan assistito il calore di uscita	[no]
Alla nominale calore uscita	ELMAX	N / A	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezioname uno)
Alla minima potenza termica	Elmin	N / A	kW	Potenza termica monostadio e nessun controllo della temperatura ambiente	[no]
In modalità standby	eISB	N / A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Con termostato meccanico controllo temperatura ambiente	[ sì ]
				Con controllo elettronico della temperatura ambiente	[no]
				Controllo elettronico della temperatura ambiente più timer giornaliero	[no]
				Controllo elettronico della temperatura ambiente più timer settimanale	[no]
				Altre opzioni di controllo (più selezioni possibili)
				Controllo della temperatura ambiente, con rilevamento di presenza	[no]
				Controllo della temperatura ambiente, con rilevamento finestra aperta	[no]
				Con opzione di controllo a distanza	[no]
				Con controllo di avviamento adattivo	[no]
				Con limitazione dell'orario di lavoro	[no]
				Con sensore a bulbo nero	[no]
Dati di contatto :	Grupa Topex Sp. z oo Sp. K. Ul. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata ns non può essere peggiore del valore dichiarato alla potenza termica nominale dell'unità.

Identificativi del modello : 90-063
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenza termica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambiente locale ad accumulo elettrico (selezionare uno)
Nominale calore uscita	Pnom	3	kW	Controllo manuale della carica di calore con termostato integrato	[no]
Potenza termica minima ( indicativa )	Pmin 1.5 kW			Controllo manuale della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Potenza termica continua massima	Pmax 3 kW			Controllo elettronico della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Consumo ausiliario di elettricità				Fan assistito il calore di uscita	[no]
Alla nominale calore uscita	ELMAX	N / A	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezionarne uno)
Alla minima potenza termica	Elmin	N / A	kW	Potenza termica monostadio e nessun controllo della temperatura ambiente	[no]
In modalità standby	elSB	N / A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Con termostato meccanico controllo temperatura ambiente	[ sì ]
				Con controllo elettronico della temperatura ambiente	[no]
				Controllo elettronico della temperatura ambiente più timer giornaliero	[no]
				Controllo elettronico della temperatura ambiente più timer settimanale	[no]
				Altre opzioni di controllo (più selezioni possibili)
				Controllo della temperatura ambiente, con rilevamento di presenza	[no]
				Controllo della temperatura ambiente, con rilevamento finestra aperta	[no]
				Con opzione di controllo a distanza	[no]
				Con controllo di avviamento adattivo	[no]
				Con limitazione dell'orario di lavoro	[no]
				Con sensore a bulbo nero	[no]
Dati di contatto :	Grupa Topex Sp. z oo Sp. K. Ul. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata ns non può essere peggiore del valore dichiarato alla potenza termica nominale dell'unità.

Identificatori del modello : 90-064
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenza termica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambiente locale ad accumulo elettrico (selezionare uno)
Nominale calore uscita	Pnom	5	kW	Controllo manuale della carica di calore con termostato integrato	[no]
Potenza termica minima ( indicativa )	Pmin 3.3 kW			Controllo manuale della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Potenza termica continua massima	Pmax 5 kW			Controllo elettronico della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Consumo ausiliario di elettricità				Fan assistito il calore di uscita	[no]
Alla nominale calore uscita	ELMAX	N / A	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezionarne uno)
Alla minima potenza termica	Elmin	N / A	kW	Potenza termica monostadio e nessun controllo della temperatura ambiente	[no]
In modalità standby	elSB	N / A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Con termostato meccanico controllo temperatura ambiente	[ sì ]
				Con controllo elettronico della temperatura ambiente	[no]
				Controllo elettronico della temperatura ambiente più timer giornaliero	[no]
				Controllo elettronico della temperatura ambiente più timer settimanale	[no]
				Altre opzioni di controllo (più selezioni possibili)
				Controllo della temperatura ambiente, con rilevamento di presenza	[no]
				Controllo della temperatura ambiente, con rilevamento finestra aperta	[no]
				Con opzione di controllo a distanza	[no]
				Con controllo di avviamento adattivo	[no]
				Con limitazione dell'orario di lavoro	[no]
				Con sensore a bulbo nero	[no]
Dati di contatto :	Grupa Topex Sp. z oo Sp. K. Ul. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata ns non può essere peggiore del valore dichiarato alla potenza termica nominale dell'unità.
