Type de produit	Module d'enceinte sans fil pour système home cinéma
Marque	Panasonic
Modèle	SH-FX82E
Dimensions (L × H × P)	123 mm × 176 mm × 146 mm
Poids	Environ 0,83 kg
Puissance de sortie RMS totale	400 W (1 kHz, 10% DHT)
Puissance par canal Surround	200 W par canal (3 Ω)
Bande de fréquence sans fil	2,4 GHz
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique	36 W
Consommation en mode veille	0,5 W
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	35% à 80% HR (sans condensation)
Accessoires fournis	2 cordons d'alimentation secteur
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser d'alcool, diluant ou benzène
Sécurité	Ne pas exposer à la pluie, l'humidité, les égouttements ; ne pas obstruer les ouvertures de ventilation ; utiliser uniquement les accessoires recommandés
Indicateur de liaison sans fil	Vert fixe (connecté), vert clignotant lent (recherche), vert clignotant rapide (appairage), rouge fixe (sommeil)
Distance de fonctionnement sans fil	Environ 10 m du système home cinéma
Compatibilité	Système home cinéma Panasonic compatible sans fil
Prises	2 prises enceinte (pour câbles enceinte non fournis), 1 prise AC IN
Utilisation prévue	Usage domestique en climat tempéré

FOIRE AUX QUESTIONS - SH-FX82E PANASONIC

Comment appairer le système sans fil SH-FX82E avec mon système home cinéma Panasonic ?

Allumez votre système home cinéma et accédez au menu ACCUEIL. Sélectionnez 'Configuration' > 'Réglages' > 'Audio' > 'Haut-parleurs' > 'Appairage du système sans fil'. Suivez les instructions à l'écran. Vous pouvez aussi utiliser 'Réglage facile' dans le menu de configuration. L'indicateur de liaison sans fil devient vert fixe lorsque l'appairage est réussi.

Que faire si l'indicateur de liaison sans fil ne s'allume pas ?

Assurez-vous que le cordon d'alimentation secteur est correctement branché au système sans fil et à la prise murale. Vérifiez que la prise secteur est sous tension.

Pourquoi aucun son ne sort de mon enceinte ambiophonique ?

Vérifiez la configuration du son surround sur votre système home cinéma. Assurez-vous que le mode surround est activé et que les réglages des haut-parleurs sont corrects. Vérifiez également que l'appairage sans fil est actif (indicateur vert fixe).

Quelle est la consommation électrique du SH-FX82E en veille ?

La consommation en mode veille (désactivé) est de 0,5 W.

Puis-je utiliser le SH-FX82E avec d'autres marques de systèmes home cinéma ?

Ce produit est conçu pour être utilisé exclusivement avec un système home cinéma Panasonic compatible sans fil. L'appairage via le menu spécifique Panasonic n'est pas garanti avec d'autres marques.

Comment nettoyer le module sans fil SH-FX82E ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez jamais d'alcool, de diluant pour peintures ou de benzène. Si vous utilisez un chiffon traité chimiquement, lisez d'abord les instructions du chiffon.

Quelle est la distance maximale entre le SH-FX82E et le système home cinéma ?

Placez le système sans fil à environ 10 mètres du système de cinéma maison pour une liaison fiable. Éloignez-le des autres appareils utilisant la bande 2,4 GHz pour éviter les interférences.

Que faire si le processus d'appairage échoue ?

Débranchez les cordons d'alimentation secteur du système sans fil et du système home cinéma, attendez quelques secondes, puis rebranchez-les. Relancez la procédure d'appairage depuis le menu du système home cinéma.

Le SH-FX82E est-il compatible avec une tension de 110 V ?

Non, cet appareil est conçu pour une alimentation CA de 220 V à 240 V, 50 Hz. Une utilisation sous une tension différente peut endommager l'appareil et annuler la garantie.

Où puis-je trouver la déclaration de conformité (DoC) pour ce produit ?

Vous pouvez télécharger la déclaration de conformité originale sur le serveur DoC de Panasonic à l'adresse http://www.doc.panasonic.de.

MODE D'EMPLOI SH-FX82E PANASONIC

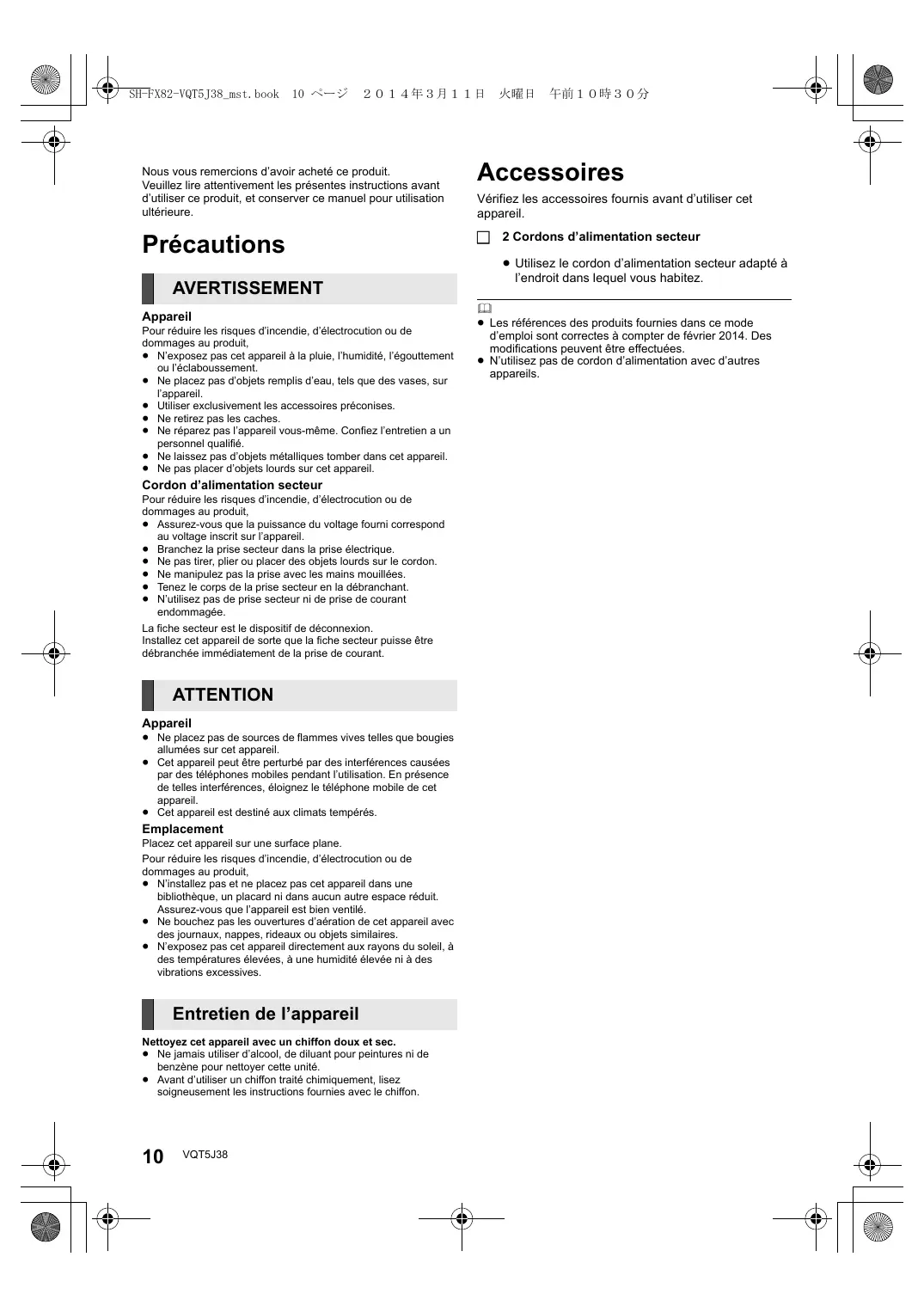

Nous vous remercions d'avoir acheté ce produit.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

Précautions

AVERTISSEMENT

Appareil

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconises.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.
• Ne laissez pas d'objets métalliques tomber dans cet appareil.
• Ne pas placer d'objets lourds sur cet appareil.

Cordon d'alimentation secteur

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
• Branchez la prise secteur dans la prise électrique.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne manipulez pas la prise avec les mains mouillées.
• Tenez le corps de la prise secteur en la débranchant.
• N'utilisez pas de prise secteur ni de prise de courant endommagée.

La fiche secteur est le dispositif de déconnexion.

Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

ATTENTION

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné aux climats tempérés.

Emplacement

Placez cet appareil sur une surface plane.

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Entretien de l'appareil

Nettoyez cet appareil avec un chiffon doux et sec.

• Ne jamais utiliser d'alcool, de diluant pour peintures ni de benzène pour nettoyer cette unité.
• Avant d'utiliser un chiffon traité chimiquement, lisez soigneusement les instructions fournies avec le chiffon.

Accessoires

Vérifiez les accessoires fournis avant d'utiliser cet appareil.

2 Cordons d'alimentation secteur

- Utilisez le cordon d'alimentation secteur adapté à l'endroit dans lequel vous habitez.

• Les références des produits fournies dans ce mode d'emploi sont correctes à compter de février 2014. Des modifications peuvent être effectuées.
• N'utilisez pas de cordon d'alimentation avec d'autres appareils.

Guide de référence de la commande

Haut 1 2

Arrière S 30 AC IN ~ 3 4

1 Indicateur de liaison sans fil

Vert fixe : La liaison sans fil est activée.

clignotant

(lentement) : Mode recherche

clignotant

(rapidement) : Mode appairage

Rouge fixe : Mode sommeil

2 Active l'appairage

3 Prises de l'enceinte

4 Prise AC IN

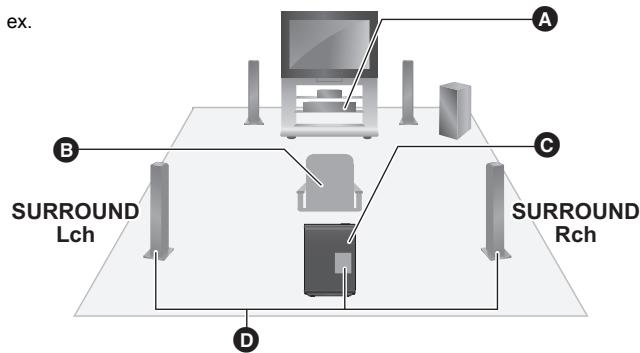

Schéma d'installation sans fil

ex. A B SURROUND Lch C SURROUND Rch D

A Système de cinéma maison
B Position d'assise
© Système sans fil
D Câbles de l'enceinte ambiophonique (non fourni)

• Pour éviter les interférences, éloignez le système sans fil des autres dispositifs électroniques qui utilisent la même fréquence radio (bande de 2,4 GHz).
• Placez le système sans fil à environ 10 m du système de cinéma maison.
• Pour permettre une bonne ventilation et un maintien correct de la circulation de l'air autour du système sans fil, placez-le avec au moins 5 cm d'espace de chaque coté.
• N'utilisez pas le système sans fil dans un placard métallique.
• N'essayez pas de connecter des enceintes ambiophoniques supplémentaire au système de cinéma maison.

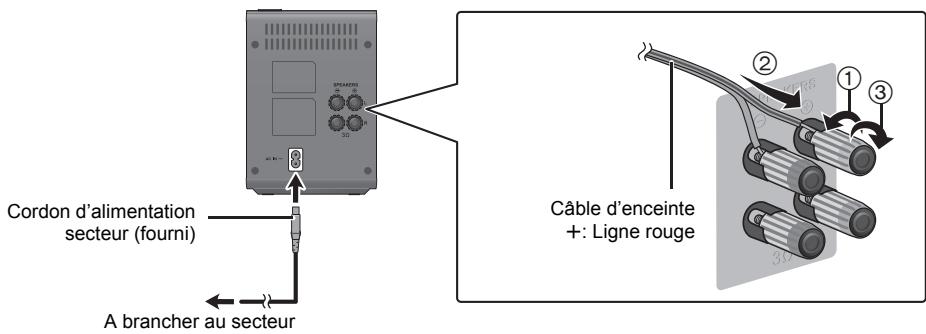

Connexions

Eteignez tous les appareils avant le branchement.

Ne connectez pas le fil d'alimentation CA tant que toutes les autres connexions n'ont pas été effectuées.

Cordon d'alimentation secteur (fourni) A brancher au secteur Câble d'enceinte +: Ligne rouge

Appairage du système de cinéma maison

Voir également le mode d'emploi de votre système de cinéma maison.

A l'aide de la télécommande du système de cinéma maison, effectuez les étapes suivantes :

1 Allumez votre système de cinéma maison.

• Si le menu ACCUEIL ne s'affiche pas, appuyez sur [HOME].
  2 Appuyez sur [OK] pour sélectionner "Configuration".
  3 Sélectionnez "Réglages" pour afficher le menu de configuration.
  4 Sélectionnez "Audio" puis appuyez sur [OK].
  5 Sélectionnez "Haut-parleurs" puis appuyez sur [OK].
  6 Sélectionnez "Appairage du système sans fil" puis appuyez sur [OK].

Suivez les instructions à l'écran pour coupler le système sans fil et le système de cinéma maison.

- L'indicateur de la liaison sans fil est vert lorsque le système sans fil et le système de cinéma maison sont connectés à distance.

- Vous pouvez également effectuer ce paramétrage en sélectionnant "Réglage facile" dans le menu de configuration.

Guide de résolution des pannes

Avant de demander une réparation, veuillez effectuer les vérifications suivantes.

Si le problème n'est pas résolu, consultez votre revendeur pour avoir des instructions.

L'indicateur de la liaison sans fil ne s'allume pas.

Assurez-vous que le fil d'alimentation CA est correctement connecté.

L'appairage ne peut pas être effectué.

Débranchez et rebranchez le cordon d'alimentation secteur AC du système sans fil et du système de cinéma maison, puis refaites l'appairage.

Aucun son ne sort de l'enceinte ambiophonique.

- Vérifier la configuration du son surround sur système de cinéma maison.

Caractéristiques techniques

SORTIE ALIMENTATION RMS TTL	400 W
	1 kHz, 10% de distorsion harmonique totale
	SURROUND: 200 W par ca. (3 Ω)
Module sans fil	Plage des fréquences: Bande 2,4 GHz
Alimentation	AC 220 V à 240 V, 50 Hz
Consommation électrique	36 W
Consommation d'énergie en mode désactivé	0,5 W
Dimensions (L×H×P)	123 mm×176 mm×146 mm
Poids	Environ 0,83 kg
Plage de température de fonctionnement	0 °C à 40 °C
Plage d'humidité de fonctionnement	35% à 80% RH (pas de condensation)

Caractéristiques sujettes à modifications sans préavis.

CE 0560

Déclaration de Conformité (DoC)

Par les présentes, "Panasonic Corporation" déclare que ce produit est conformes aux critères essentiels et autres dispositions applicables de la Directive 1999/5/CE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive R&TTE sur notre serveur DoC:

http://www.doc.panasonic.de

Pour contacter un Représentant Autorisé:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany

Ce produit est destiné aux particuliers. (Catégorie 3)

L'élimination des équipements usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.
