Produkttype	Trådløs højttalermodul til hjemmebiografsystem
Mærke	Panasonic
Model	SH-FX82E
Mål (B × H × D)	123 mm × 176 mm × 146 mm
Vægt	Cirka 0,83 kg
Samlet RMS-udgangseffekt	400 W (1 kHz, 10% THD)
Effekt per surround-kanal	200 W per kanal (3 Ω)
Trådløs frekvensbånd	2,4 GHz
Strømforsyning	AC 220-240 V, 50 Hz
Strømforbrug	36 W
Forbrug i standby	0,5 W
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	35% til 80% RH (uden kondens)
Medfølgende tilbehør	2 netledninger
Vedligeholdelse og rengøring	Blød, tør klud; brug ikke alkohol, fortynder eller benzen
Sikkerhed	Må ikke udsættes for regn, fugt, dryp; bloker ikke ventilationsåbninger; brug kun anbefalet tilbehør
Trådløs forbindelsesindikator	Grøn konstant (forbundet), grøn langsom blink (søger), grøn hurtig blink (parring), rød konstant (dvale)
Trådløs driftsafstand	Cirka 10 m fra hjemmebiografsystemet
Kompatibilitet	Trådløst kompatibelt Panasonic hjemmebiografsystem
Stik	2 højttalerstik (til ikke-medfølgende højttalerkabler), 1 AC IN-stik
Tilsigtet brug	Husholdningsbrug i tempereret klima

Ofte stillede spørgsmål - SH-FX82E PANASONIC

Hvordan parrer jeg det trådløse system SH-FX82E med mit Panasonic hjemmebiografsystem?

Tænd for dit hjemmebiografsystem og gå til HJEMMEN-menuen. Vælg 'Konfiguration' > 'Indstillinger' > 'Lyd' > 'Højttalere' > 'Parring af trådløst system'. Følg instruktionerne på skærmen. Du kan også bruge 'Nem opsætning' i konfigurationsmenuen. Den trådløse forbindelsesindikator bliver grøn konstant, når parringen er lykkedes.

Hvad gør jeg, hvis den trådløse forbindelsesindikator ikke tænder?

Sørg for, at netledningen er korrekt tilsluttet til det trådløse system og stikkontakten. Kontroller, at stikkontakten er tændt.

Hvorfor kommer der ingen lyd fra min surroundhøjttaler?

Kontroller surroundlydindstillingerne på dit hjemmebiografsystem. Sørg for, at surroundtilstand er aktiveret, og at højttalerindstillingerne er korrekte. Kontroller også, at den trådløse parring er aktiv (grøn konstant indikator).

Hvad er strømforbruget for SH-FX82E i standby?

Forbruget i standby (slukket) er 0,5 W.

Kan jeg bruge SH-FX82E med andre mærker af hjemmebiografsystemer?

Dette produkt er designet til udelukkende at blive brugt med et trådløst kompatibelt Panasonic hjemmebiografsystem. Parring via Panasonics specifikke menu er ikke garanteret med andre mærker.

Hvordan rengør jeg det trådløse modul SH-FX82E?

Brug en blød, tør klud til at rengøre enheden. Brug aldrig alkohol, malingsfortynder eller benzen. Hvis du bruger en kemisk behandlet klud, skal du først læse kludens instruktioner.

Hvad er den maksimale afstand mellem SH-FX82E og hjemmebiografsystemet?

Placer det trådløse system cirka 10 meter fra hjemmebiografsystemet for pålidelig forbindelse. Hold det væk fra andre enheder, der bruger 2,4 GHz-båndet for at undgå interferens.

Hvad gør jeg, hvis parringsprocessen mislykkes?

Tag netledningerne ud af det trådløse system og hjemmebiografsystemet, vent et par sekunder, og sæt dem i igen. Start parringsproceduren igen fra hjemmebiografsystemets menu.

Er SH-FX82E kompatibel med 110 V?

Nej, denne enhed er designet til AC 220-240 V, 50 Hz. Brug ved en anden spænding kan beskadige enheden og ugyldiggøre garantien.

Hvor finder jeg overensstemmelseserklæringen (DoC) for dette produkt?

Du kan downloade den originale overensstemmelseserklæring på Panasonics DoC-server på http://www.doc.panasonic.de.

BRUGSANVISNING SH-FX82E PANASONIC

Betjeningsvejledning

Trådløst system

Käyttöohjeet

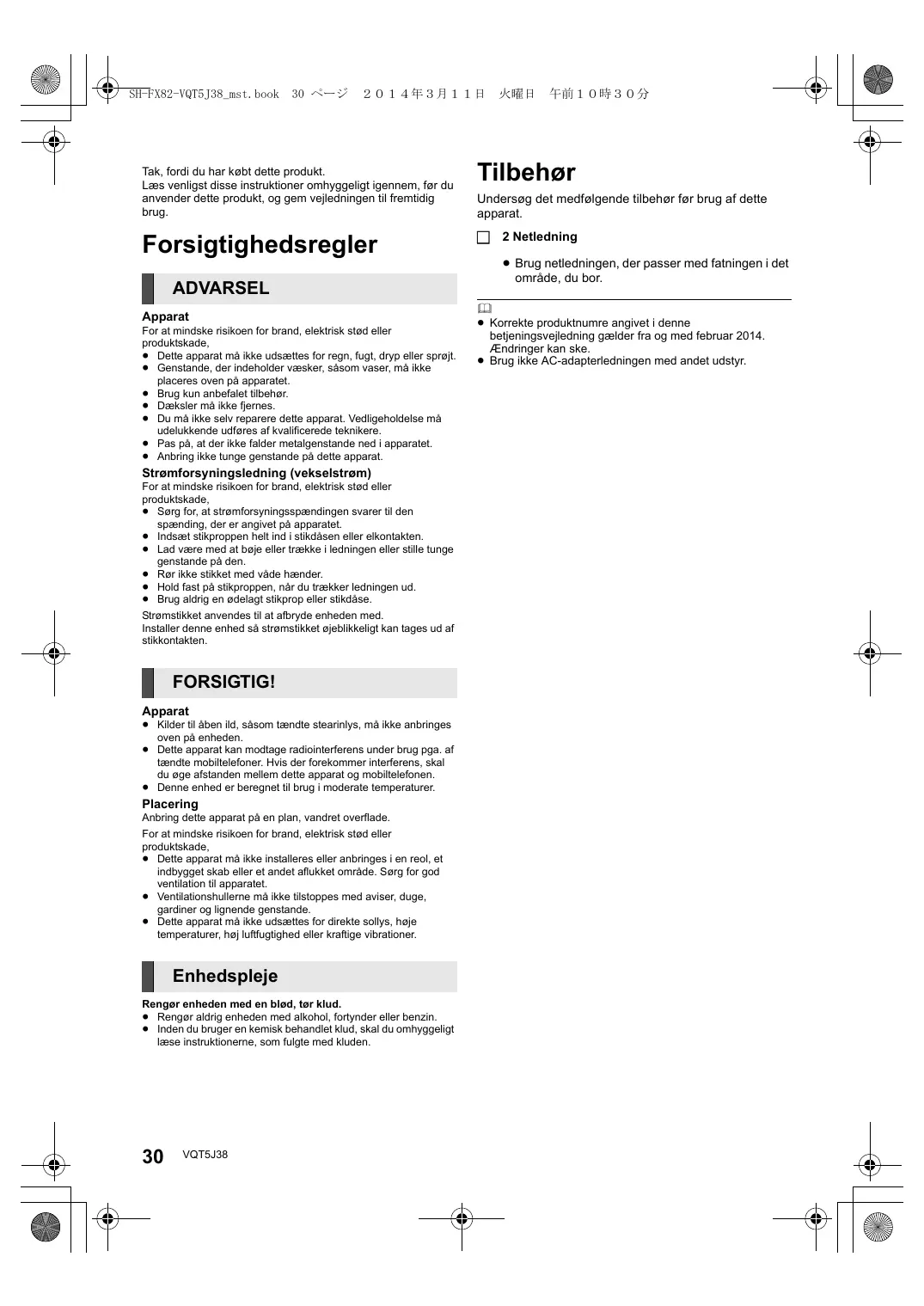

Tak, fordi du har købt dette produkt.

Læs venligst disse instruktioner omhyggeligt igennem, før du anvender dette produkt, og gem vejledningen til fremtidig brug.

Forsigtighedsregler

ADVARSEL

Apparat

For at mindske risikoen for brand, elektrisk stød eller produktskade,

• Dette apparat må ikke udsættes for regn, fugt, dryp eller sprøjt.
• Genstande, der indeholder væsker, såsom vaser, må ikke placeres oven på apparatet.
• Brug kun anbefalet tilbehør.
  • Dæksler må ikke fjernes.
• Du må ikke selv reparere dette apparat. Vedligeholdelse må udelukkende udføres af kvalificerede teknikere.
• Pas på, at der ikke falder metalgenstande ned i apparatet.
• Anbring ikke tunge genstande på dette apparat.

Strømforsyningsledning (vekselstrøm)

For at mindske risikoen for brand, elektrisk stød eller produktskade,

• Sørg for, at strømforsyningsspændingen svarer til den spænding, der er angivet på apparatet.
• Indsæt stikproppen helt ind i stikdåsen eller elkontakten.
• Lad være med at bøje eller trække i ledningen eller stille tunge genstande på den.
• Rør ikke stikket med våde hænder.
• Hold fast på stikproppen, när du trækker ledningen ud.
• Brug aldrig en ødelagt stikprop eller stikdåse.

Installer denne enhed så strømstikket øjeblikkeligt kan tages ud af stikkontakten.

FORSIGTIG!

Apparat

• Kilder til åben ild, såsom tændte stearinlys, må ikke anbringes oven på enheden.
• Dette apparat kan modtage radiointerferens under brug pga. af tændte mobiltelefoner. Hvis der forekommer interferens, skal du øge afstanden mellem dette apparat og mobiltelefonen.
• Denne enhed er beregnet til brug i moderate temperaturer.

Placering

Anbring dette apparat på en plan, vandret overflade.

For at mindske risikoen for brand, elektrisk stød eller produktskade,

• Dette apparat må ikke installeres eller anbringes i en reol, et indbygget skab eller et andet aflukket område. Sørg for god ventilation til apparatet.
• Ventilationshullerne må ikke tilstoppes med aviser, duge, gardiner og lignende genstande.
• Dette apparat må ikke udsættes for direkte sollys, høje temperaturer, høj luftfugtighed eller kraftige vibrationer.

Enhedspleje

Rengør enheden med en blød, tør klud.

• Rengør aldrig enheden med alkohol, fortynder eller benzin.
• Inden du bruger en kemisk behandlet klud, skal du omhyggeligt læse instruktionerne, som fulgte med kluden.

Tilbehør

Undersøg det medfølgende tilbehør før brug af dette apparat.

□ 2 Netledning

- Brug netledningen, der passer med fatningen i det område, du bor.

[Non-Text]

• Korrekte produktnumre angivet i denne betjeningsvejledning gælder fra og med februar 2014. Ændringer kan ske.
• Brug ikke AC-adapterledningen med andet udstyr.

Referencevejledning for betjening

Top 1 2

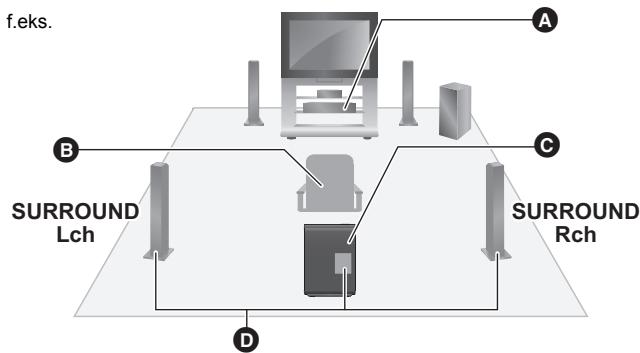

Opsætningsdiagram til trådløst system

f.eks. A B SURROUND Lch C SURROUND Rch D

A Hjemmebiografenhed
B Siddende position
© Trådløst system
D Surroundhøjttalerkabler (medfølger ikke)

• For at undgå forstyrrelse skal du holde det trådløse system fra andre elektroniske enheder, som bruger samme radiofrekvens (2,4 GHz bänd).
• Anbring det trådløse system indenfor cirka 10 m fra hjemmebiografenheden.
• For at sikre en korrekt ventilation og opretholde en god luftgennemstrømning omkring det trådløse system skal der være mindst 5 cm på alle sider.
• Sæt ikke det trådløse system i et skab eller på en hylde af metal.
• Forsøg ikke på at tilslutte andre ekstra surroundhøjttalere til hjemmebiografenheden.

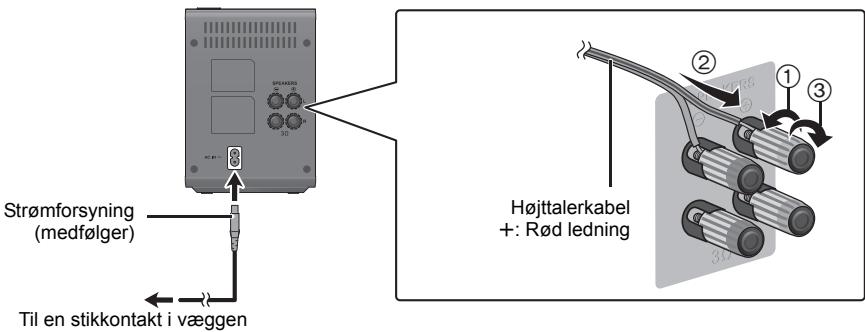

Tilslutninger

Sluk for alt udstyr, inden tilslutning.

Forbind aldrig lysnetkablet før alle andre tilslutninger er fuldførte.

Strømforsyning (medfølger) Til en stikkontakt i væggen Højttalerkabel +: Rød ledning

Sammenkobl med hjemmebiografenheden

Indhent også oplysninger i din hjemmebiografs betjeningsvejledning.

Brug fjernbetjeningen til hjemmebiografen for at udføre nedenstående trin:

1 Tænd hjemmebiografenheden.

- Hvis menuen HOME ikke vises, skal du trykke på [HOME].

2 Tryk på [OK] for at vælge "Setup".

3 Vælg "Settings" for at få vist indstillingsmenuen.

4 Vælg "Sound" og tryk på [OK].

5 Vælg "Speaker" og tryk på [OK].

Følg anvisningerne på skærmen for at sammenkoble det trådløse system og hjemmebiografenheden.

- Wireless link-indikatoren lyser grønt, när det trådløse system og hjemmebiografenheden forbindes trådløst.

- Du kan også udføre denne opsætning ved at vælge "Easy Settings" i indstillingsmenuen.

Fejlfindingsoversigt

Før du anmoder om service, skal du udføre nedenstående kontroller.

Kontakt din forhandler for vejledning, hvis problemet stadig ikke er løst.

Indikatoren for den trådløse forbindelse lyser ikke.

Kontrollér at lysnetkablet er forbundet korrekt.

Der kan ikke udføres sammenkobling.

Tag netledningen ud af det trådløse system og hjemmebiografenheden, og sæt den i igen, for at udføre sammenkoblingenigen.

Ingen lyd fra surroundhøjttaler.

Kontrollér lydindstillingerne for surround på hjemmebiografenheden.

Specifikationer

RMS TTL POWER OUTPUT	400 W
	1 kHz, 10% total harmonisk forvrængning
	SURROUND: 200 W pr. kanal (3 Ω)
Trådløs modul	Frekvensområde: 2,4 GHz bänd
Strømforsyning	AC 220 V til 240 V, 50 Hz
Strømforbrug	36 W
Strømforbrug i slukket tilstand	0,5 W
Dimensioner (V×H×D)	123 mm×176 mm×146 mm
Masse	Ca. 0,83 kg
Driftstemperaturområde	0 °C til 40 °C
Driftsfugtighedsområde	35% til 80% RH (ingen kondens)

Specifikationer kan ændres uden varsel.

CE 0560

Herved erklærer "Panasonic Corporation", at dette produkt opfylder de væsentlige krav og andre relevante forskrifter i Direktiv 1999/5/EF.

Kunderne kan downloade en kopi af den originale overensstemmelseserklæring (DoC) for vores

R&TTE-produkter fra serveren DoC:

http://www.doc.panasonic.de

Kontakt til autoriseret repræsentant:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany

Dette produkt er møntet på almindelige brugere. (Kategori 3)

Indsamling af elektronikskrot

Kun for Den Europæiske Union og lande med retursystemer

Dette symbol på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter ikke må blandes med almindeligt husholdningsaffald.

For korrekt behandling, indsamling og genbrug af gamle produkter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning.

Ved at skaffe sig af med dem på korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative påvirkninger af menneskers sundhed og miljøet.

∅nsker du mere udførlig information om indsamling og genbrug skal du kontakte din kommune.

Usagkyndig bortskaffelse af elektronikskrot kan eventuelt udløse bødeforlæggelse.
