Tuotetyyppi	Langaton kaiutinmoduuli kotiteatterijärjestelmälle
Merkki	Panasonic
Malli	SH-FX82E
Mitat (L × K × S)	123 mm × 176 mm × 146 mm
Paino	Noin 0,83 kg
Kokonais-RMS-lähtöteho	400 W (1 kHz, 10 % THD)
Surround-kanavateho	200 W per kanava (3 Ω)
Langaton taajuusalue	2,4 GHz
Virtalähde	AC 220-240 V, 50 Hz
Tehonkulutus	36 W
Valmiustilan tehonkulutus	0,5 W
Käyttölämpötila	0 °C – 40 °C
Käyttökosteus	35 % – 80 % RH (ei kondensoitumista)
Mukana tulevat lisävarusteet	2 verkkolaitejohtoa
Huolto ja puhdistus	Pehmeä, kuiva liina; älä käytä alkoholia, ohenninta tai bentseeniä
Turvallisuus	Älä altista sateelle, kosteudelle tai tippuvesille; älä tuki tuuletusaukkoja; käytä vain suositeltuja lisävarusteita
Langaton yhteysilmaisin	Vihreä jatkuva (yhdistetty), vihreä hidas vilkkuminen (haku), vihreä nopea vilkkuminen (pariliitos), punainen jatkuva (lepotila)
Langaton toimintaetäisyys	Noin 10 m kotiteatterijärjestelmästä
Yhteensopivuus	Yhteensopiva langaton Panasonic-kotiteatterijärjestelmä
Liitännät	2 kaiutinliitäntää (kaiutinkaapeleita ei sisälly), 1 AC IN -liitäntä
Käyttötarkoitus	Kotikäyttö lauhkeassa ilmastossa

Usein kysytyt kysymykset - SH-FX82E PANASONIC

Kuinka yhdistän SH-FX82E-langattoman järjestelmän Panasonic-kotiteatterijärjestelmääni?

Kytke kotiteatterijärjestelmäsi päälle ja siirry ALKUVALIKKOON. Valitse 'Asetukset' > 'Säädöt' > 'Audio' > 'Kaiuttimet' > 'Langattoman järjestelmän pariliitos'. Noudata näytön ohjeita. Voit myös käyttää 'Helppo asetus' -toimintoa asetusvalikossa. Langaton yhteysilmaisin muuttuu vihreäksi jatkuvaksi, kun pariliitos on onnistunut.

Mitä tehdä, jos langaton yhteysilmaisin ei syty?

Varmista, että verkkolaitejohto on kunnolla kytketty langattomaan järjestelmään ja seinäpistorasiaan. Tarkista, että pistorasia on jännitteellinen.

Miksi surround-kaiuttimestani ei tule ääntä?

Tarkista surround-äänen asetukset kotiteatterijärjestelmässäsi. Varmista, että surround-tila on käytössä ja kaiutinasetukset ovat oikein. Tarkista myös, että langaton pariliitos on aktiivinen (vihreä jatkuva ilmaisin).

Mikä on SH-FX82E:n tehonkulutus valmiustilassa?

Valmiustilan (pois päältä) tehonkulutus on 0,5 W.

Voinko käyttää SH-FX82E:tä muiden merkkien kotiteatterijärjestelmien kanssa?

Tämä tuote on suunniteltu käytettäväksi yksinomaan yhteensopivan langattoman Panasonic-kotiteatterijärjestelmän kanssa. Pariliitos Panasonicin erityisvalikon kautta ei ole taattu muiden merkkien kanssa.

Kuinka puhdistan SH-FX82E-langattoman moduulin?

Käytä pehmeää, kuivaa liinaa laitteen puhdistamiseen. Älä koskaan käytä alkoholia, maaliohenninta tai bentseeniä. Jos käytät kemiallisesti käsiteltyä liinaa, lue ensin liinan ohjeet.

Mikä on suurin etäisyys SH-FX82E:n ja kotiteatterijärjestelmän välillä?

Sijoita langaton järjestelmä noin 10 metrin päähän kotiteatterijärjestelmästä luotettavan yhteyden saavuttamiseksi. Pidä se etäällä muista 2,4 GHz:n taajuutta käyttävistä laitteista häiriöiden välttämiseksi.

Mitä tehdä, jos pariliitos epäonnistuu?

Irrota verkkolaitejohdot langattomasta järjestelmästä ja kotiteatterijärjestelmästä, odota muutama sekunti ja kytke ne takaisin. Käynnistä pariliitos uudelleen kotiteatterijärjestelmän valikosta.

Onko SH-FX82E yhteensopiva 110 V jännitteen kanssa?

Ei, tämä laite on suunniteltu AC 220-240 V, 50 Hz virtalähteelle. Käyttö eri jännitteellä voi vahingoittaa laitetta ja mitätöidä takuun.

Mistä löydän tämän tuotteen vaatimustenmukaisuusvakuutuksen (DoC)?

Voit ladata alkuperäisen vaatimustenmukaisuusvakuutuksen Panasonicin DoC-palvelimelta osoitteesta http://www.doc.panasonic.de.

KÄYTTÖOHJE SH-FX82E PANASONIC

Langaton järjestelmä

Instrukcja obsługi

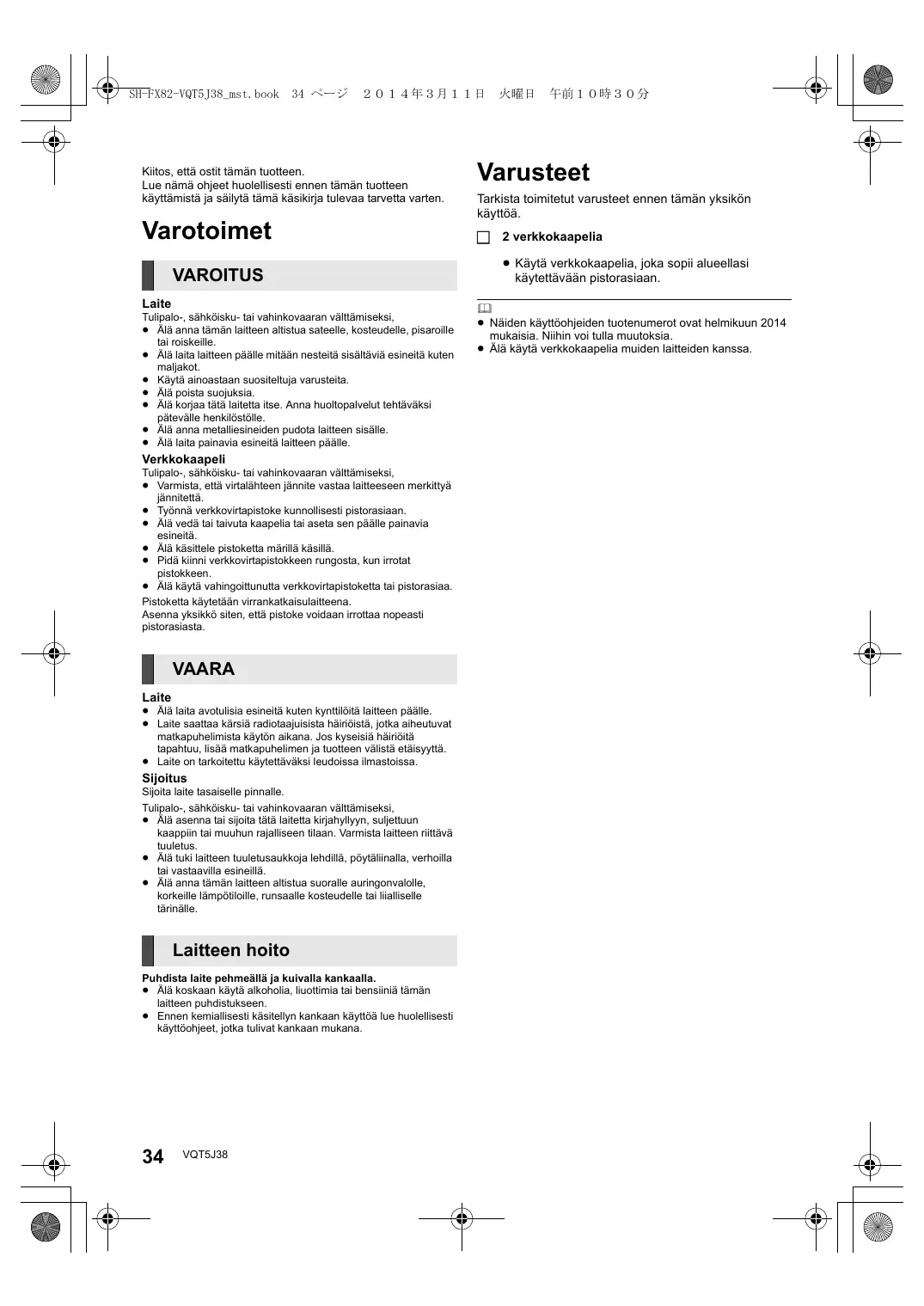

Kiitos, että ostit tämän tuotteen.

Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten.

Varotoimet

VAROITUS

Laite

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,

• Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille.
• Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot.
• Käytä ainoastaan suositeltuja varusteita.
• Älä poista suojuksia.
• Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle.
• Älä anna metalliesineiden pudota laitteen sisälle.
• Älä laita painavia esineitä laitteen päälle.

Verkkokaapeli

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,

• Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä.
• Työnnä verkkovirtapistoke kunnollisesti pistorasiaan.
• Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä.
• Älä käsittele pistoketta märillä käsillä.
• Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen.
• Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa.

Pistoketta käytetään virrankatkaisulaitteena.

Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta.

VAARA

Laite

• Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle.
• Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä.
• Laite on tarkoitettu käytettäväksi leudoissa ilmastoissa.

Sijoitus

Sijoita laite tasaiselle pinnalle.

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,

• Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus.
• Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä.
• Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai lialliselle tärinälle.

Laitteen hoito

Puhdista laite pehmeällä ja kuivalla kankaalla.

• Älä koskaan käytä alkoholia, liuottimia tai bensiiniä tämän laitteen puhdistukseen.
• Ennen kemiallisesti käsitellyn kankaan käyttöä lue huolellisesti käyttöohjeet, jotka tulivat kankaan mukana.

Varusteet

Tarkista toimitetut varusteet ennen tämän yksikön käyttöä.

□ 2 verkkokaapelia

- Käytä verkkokaapelia, joka sopii alueellasi käytettävään pistorasiaan.

[Non-Text]

• Näiden käyttöohjeiden tuotenumerot ovat helmikuun 2014 mukaisia. Niihin voi tulla muutoksia.
• Älä käytä verkkokaapelia muiden laitteiden kanssa.

Säätöohjeet

Yläpuoli 1 2

Taustapuoli 3 4 SPEAKERS 5 6 3Q AC IN ~

1 Langattoman linkin osoitin

Vihreä palaa: Langaton linkki on aktivoitu.

vilkkuu

(hitaasti): Hakutila

vilkkuu

(nopeasti): Paritustila

Punainen palaa: Virransäästötila

2 Aktivoi paritus

3 Kaiuttimen liitännät

4 Verkkovirran tuloliitäntä

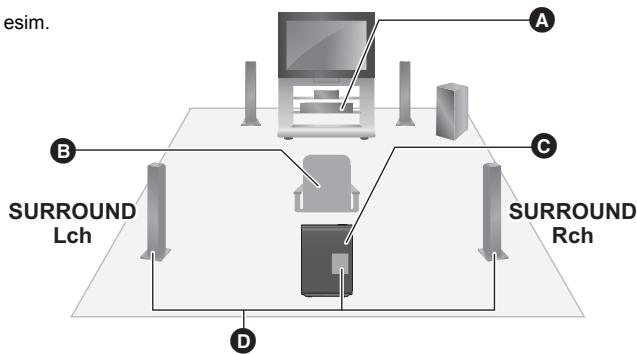

Langattoman asetuksen kaavio

esim. A B SURROUND Lch C SURROUND Rch D

A Kotiteatteriyksikkö
B Sijoituspaikka
© Langaton järjestelmä
D Tilaäänikaiuttimen johdot (ei toimitettu)

• Jotta vältetään häiriöt, pidä langaton järjestelmä erillään muista elektronisista laitteista, jotka käyttävät samaa radiotaajuutta (2,4 GHz).
• Sijoita langaton järjestelmä noin 10 m etäisyydelle kotiteatteriyksiköstä.
• Kunnollisen tuuletuksen ja hyvän ilmankierron takaamiseksi langattoman järjestelmän ympärillä jätä vähintään 5 cm tyhjää tilaa joka puolelle.
• Älä käytä langatonta järjestelmää metallisessa kaapissa tai kirjahyllyssä.
• Älä yritä yhdistää ylimääräisiä tilaäänikaiuttimia kotiteatteriyksikköön.

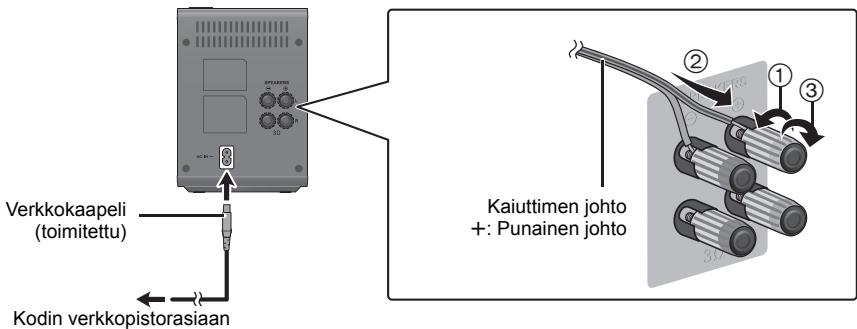

Liitännät

Kytke pois päältä kaikki laitteet ennen liitännän suorittamista.

Älä liitä verkkokaapelia ennen kuin kaikki muut liitännät on suoritettu.

Verkkokaapeli (toimitettu) Kodin verkkopistorasiaan Kaiuttimen johto +: Punainen johto

Paritus kotiteatteriyksikön kanssa

Katso myös kotiteatteriyksikön käyttöohjeita.

Kotiteatterin kaukosäädintä käyttämällä suorita seuraavat vaiheet:

1 Kytke päälle kotiteatteriyksikkö.

- Jos ei näytetä valikkoa HOME, paina [HOME].

2 Paina [OK] valitaksesi "Setup".

3 Valitse "Settings" näyttääksesi asetusvalikon.

4 Valitse "Sound" ja paina [OK].

5 Valitse "Speaker" ja paina [OK].

6 Valitse "Wireless System Pairing" ja paina [OK].

Noudata näytön ohjeita langattoman järjestelmän ja kotiteatteriyksikön parittamiseksi.

- Langattoman linkin osoitin palaa vihreänä, kun langaton järjestelmä ja kotiteatteriyksikkö on yhdistetty langattomasti.

- Voit suorittaa tämän asetuksen valitsemalla "Easy Settings" asetusvalikossa.

Vianetsintäopas

Ennen huoltopalveluun soittamista suorita seuraavat toimenpiteet.

Jos ongelma ei ratkea, kysy jälleenmyyjältä ohjeita.

Langattoman linkin osoitin ei pala.

Varmista, että verkkokaapeli on liitetty kunnolla.

Ei voida suorittaa laitteiden paritusta.

Kytke irti ja takaisin langattoman järjestelmän ja kotiteatteriyksikön verkkokaapeli sekä suorita paritus uudelleen.

Tilaäänikaiuttimesta ei tule ääntä.

Tarkista tilaäänen asetus kotiteatteriyksiköstä.

Tekniset tiedot

RMS TTLÄHTÖTEHO	400 W
	1 kHz, 10% harmoninen kokonaissärö
	TILAÄÄNI: 200 W / kanava (3 Ω)
Langaton moduuli	Taajuusalue: 2,4 GHz:n kaista
Virtalähde	AC 220 V - 240 V, 50 Hz
Tehontarve	36 W
Virrankulutus pois päältä -tilassa	0,5 W
Mitat (L×K×S)	123 mm×176 mm×146 mm
Paino	Noin 0,83 kg
Käyttölämpötila-alue	0 °C - 40 °C
Sallittu kosteusalue	35% - 80% RH (ei tiivistymistä)

Tekniset tiedot voivat muuttua ilman eri ilmoitusta.

CE 0560

Vakuutus vaatimustenmukaisuudesta (DoC)

"Panasonic Corporation" vakuuttaa, että tämä tuote on yhdenmukainen direktiivin 1999/5/EC keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa. Asiakkaat voivat ladata alkuperäisen DoC:n kopion R&TTE-tuotteillemme DoC-palvelimelta: http://www.doc.panasonic.de Valtuutetun edustajan yhteystiedot: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany

Tämä tuote on tarkoitettu tavallisille kuluttajille. (Luokka 3)

Vanhan laitteen hävittäminen

Ainoastaan Euroopan yhteisölle ja maille kierrätysjärjestelmien kanssa

Tämä tuotteessa, pakkauksessa ja/tai sen mukana toimitettavissa asiakirjoissa oleva tunnus tarkoittaa sitä, että käytettyjä sähkö- ja elektroniikkalaitteia ei saa laaitta tavallisen kotitalousjätteen sekaan. Vanhojen tuotteiden kunnollista käsittelyä, uudelleenkäyttöä ja kierrätystä varten ole hyvä ja toimita nämä tuotteet asianmukaiseen keräyspisteeseen kansallisen lainsäädännön mukaisesti.

Niiden moitteeton hävittäminen auttaa säästämään arvokkaita resursseja ja se ehkäisee ihmisten terveyteen sekä ympäristöön vaikuttavia haittavaikutuksia.

Jos haluat lisätietoja keräämisestä ja kierrätyksestä, ota yhteyttä paikallisiin viranomaisiin.

Tämän romun virheellinen hävittäminen voi johtaa rangaistustuomioon kansallisen lainsäädännön mukaisesti.
