Produkttyp	Trådlös högtalarmodul för hemmabiosystem
Märke	Panasonic
Modell	SH-FX82E
Mått (L × H × D)	123 mm × 176 mm × 146 mm
Vikt	Cirka 0,83 kg
Total RMS uteffekt	400 W (1 kHz, 10 % THD)
Effekt per surroundkanal	200 W per kanal (3 Ω)
Trådlös frekvensband	2,4 GHz
Strömförsörjning	AC 220-240 V, 50 Hz
Strömförbrukning	36 W
Strömförbrukning i standby	0,5 W
Drifttemperatur	0 °C till 40 °C
Driftfuktighet	35 % till 80 % RH (utan kondens)
Medföljande tillbehör	2 nätströmsladdar
Underhåll och rengöring	Mjuk, torr trasa; använd inte alkohol, thinner eller bensen
Säkerhet	Utsätt inte för regn, fukt, dropp eller stänk; blockera inte ventilationsöppningar; använd endast rekommenderade tillbehör
Indikator för trådlös anslutning	Fast grönt (ansluten), långsamt blinkande grönt (söker), snabbt blinkande grönt (parning), fast rött (viloläge)
Trådlös räckvidd	Cirka 10 m från hemmabiosystemet
Kompatibilitet	Trådlöst kompatibelt Panasonic hemmabiosystem
Uttag	2 högtalaruttag (för högtalarkablar som inte ingår), 1 AC IN-uttag
Avsedd användning	Hushållsbruk i tempererat klimat

Vanliga frågor - SH-FX82E PANASONIC

Hur parar jag ihop det trådlösa systemet SH-FX82E med mitt Panasonic hemmabiosystem?

Starta ditt hemmabiosystem och gå till HEM-menyn. Välj 'Inställning' > 'Inställningar' > 'Ljud' > 'Högtalare' > 'Parning av trådlöst system'. Följ instruktionerna på skärmen. Du kan också använda 'Snabbinställning' i inställningsmenyn. Indikatorn för trådlös anslutning blir fast grönt när parningen är klar.

Vad gör jag om indikatorn för trådlös anslutning inte tänds?

Kontrollera att nätströmsladdarna är korrekt anslutna till det trådlösa systemet och vägguttaget. Kontrollera att vägguttaget är strömförande.

Varför kommer inget ljud från min surroundhögtalare?

Kontrollera surroundljudsinställningarna på ditt hemmabiosystem. Se till att surroundläget är aktiverat och att högtalarinställningarna är korrekta. Kontrollera också att den trådlösa parningen är aktiv (fast grön indikator).

Vad är strömförbrukningen för SH-FX82E i standby?

Strömförbrukningen i standby (avstängt) är 0,5 W.

Kan jag använda SH-FX82E med andra märken av hemmabiosystem?

Denna produkt är utformad för att endast användas med ett trådlöst kompatibelt Panasonic hemmabiosystem. Parning via den specifika Panasonic-menyn kan inte garanteras med andra märken.

Hur rengör jag den trådlösa modulen SH-FX82E?

Använd en mjuk, torr trasa för att rengöra enheten. Använd aldrig alkohol, thinner eller bensen. Om du använder en kemiskt behandlad trasa, läs först trasans instruktioner.

Vad är maxavståndet mellan SH-FX82E och hemmabiosystemet?

Placera det trådlösa systemet cirka 10 meter från hemmabiosystemet för en pålitlig anslutning. Håll det borta från andra enheter som använder 2,4 GHz-bandet för att undvika störningar.

Vad gör jag om parningsprocessen misslyckas?

Koppla bort nätströmsladdarna från det trådlösa systemet och hemmabiosystemet, vänta några sekunder och anslut dem igen. Starta om parningsproceduren från hemmabiosystemets meny.

Är SH-FX82E kompatibel med 110 V spänning?

Nej, denna enhet är utformad för AC 220-240 V, 50 Hz. Användning vid annan spänning kan skada enheten och ogiltigförklara garantin.

Var hittar jag försäkran om överensstämmelse (DoC) för denna produkt?

Du kan ladda ner den ursprungliga försäkran om överensstämmelse från Panasonics DoC-server på http://www.doc.panasonic.de.

BRUKSANVISNING SH-FX82E PANASONIC

Tack för inköpet av denna produkt.

Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk.

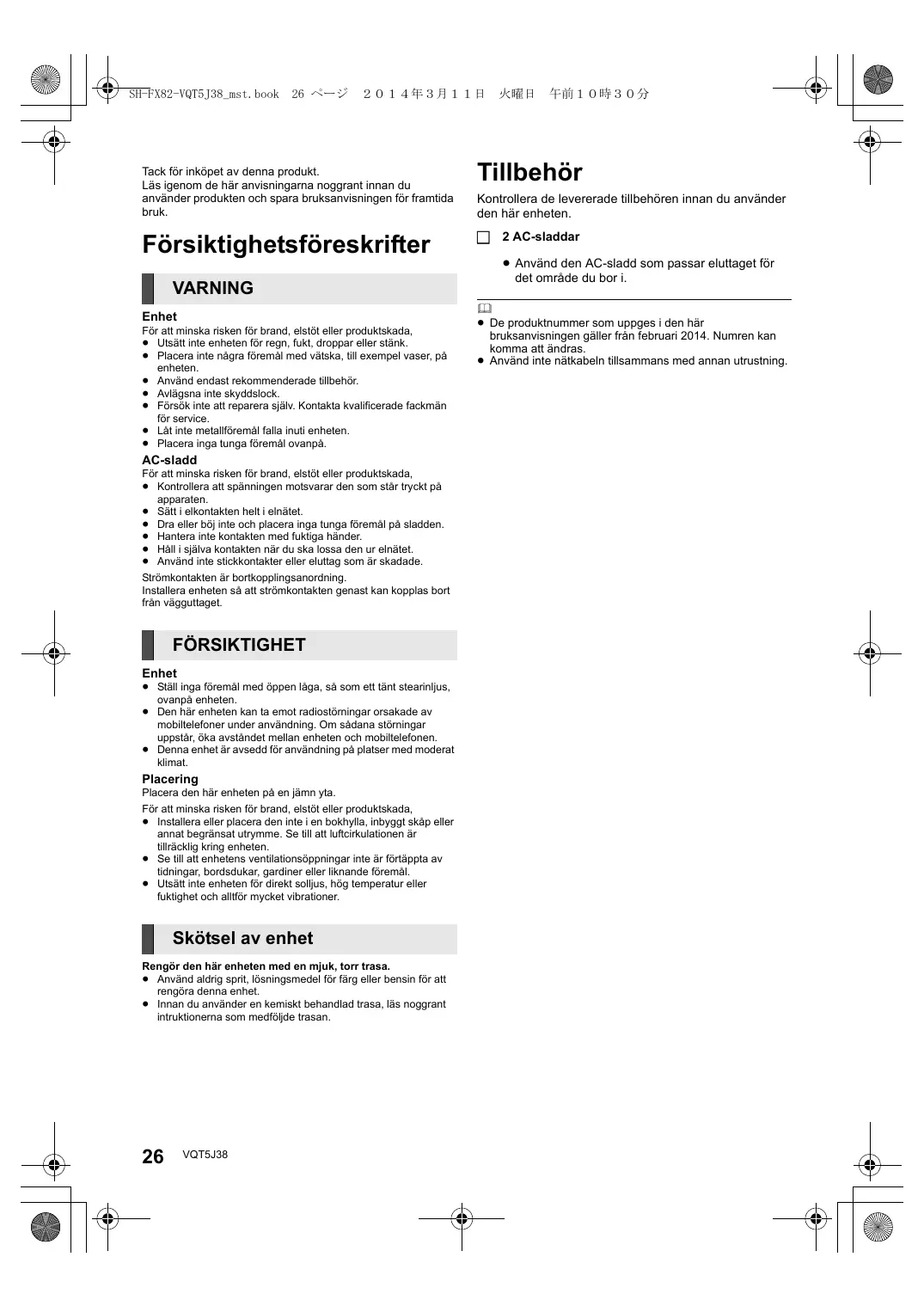

Försiktighetsföreskrifter

WARNING

Enhet

För att minska risken för brand, elstöt eller produktskada,

• Utsätt inte enheten för regn, fukt, droppar eller stänk.
• Placera inte några föremål med vätska, till exempel vaser, på enheten.
• Använd endast rekommenderade tillbehör.
  • Avlägsna inte skyddslock.
• Försök inte att reparera själv. Kontakta kvalificerade fackmän för service.
• Låt inte metallföremål falla inuti enheten.
• Placera inga tunga föremål ovanpå.

AC-sladd

För att minska risken för brand, elstöt eller produktskada,

• Kontrollera att spänningen motsvarar den som står tryckt på apparaten.
• Sätt i elkontakten helt i elnätet.
• Dra eller böj inte och placera inga tunga föremål på sladden.
• Hantera inte kontakten med fuktiga händer.
• Håll i själva kontakten när du ska lossa den ur elnätet.
• Använd inte stickkontakter eller eluttag som är skadade.

Strömkontakten är bortkopplingsanordning.

Installera enheten så att strömkontakten genast kan kopplas bort från vägguttaget.

FÖRSIKTIGHET

Enhet

• Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten.
• Den här enheten kan ta emot radiostörningar orsakade av mobiltelefoner under användning. Om sådana störningar uppstår, öka avständet mellan enheten och mobiltelefonen.
• Denna enhet är avsedd för användning på platser med moderat klimat.

Placering

Placera den här enheten på en jämn yta.

För att minska risken för brand, elstöt eller produktskada,

• Installera eller placera den inte i en bokhylla, inbyggt skåp eller annat begränsat utrymme. Se till att luftcirkulationen är tillräcklig kring enheten.
• Se till att enhetens ventilationsöppningar inte är förtäppta av tidningar, bordsdukar, gardiner eller liknande föremål.
• Utsätt inte enheten för direkt solljus, hög temperatur eller fuktighet och alltför mycket vibrationer.

Skötsel av enhet

Rengör den här enheten med en mjuk, torr trasa.

• Använd aldrig sprit, lösningsmedel för färg eller bensin för att rengöra denna enhet.
• Innan du använder en kemiskt behandlad trasa, läs noggrant intruktionerna som medföljde trasan.

Tillbehör

Kontrollera de levererade tillbehören innan du använder den här enheten.

2 AC-sladdar

- Använd den AC-sladd som passar eluttaget för det område du bor i.

• De produktnummer som uppges i den här bruksanvisningen gäller från februari 2014. Numren kan komma att ändras.
• Använd inte nätkabeln tillsammans med annan utrustning.

Referensguide för fjärrkontrollen

Uppifrån 1 2

Bakre SPEAKERS 3 3Q AC IN ~ 4

1 Indikator för trådlös länk

Grön lyser: Trådlös länk är aktiverad.

Blinkar

(långsamt): Sökläge

Blinkar (snabbt): Parkopplingsläge

Röd lyser: Viloläge

2 Möjliggör parkoppling

3 Högtalaruttag

4 AC IN-uttag

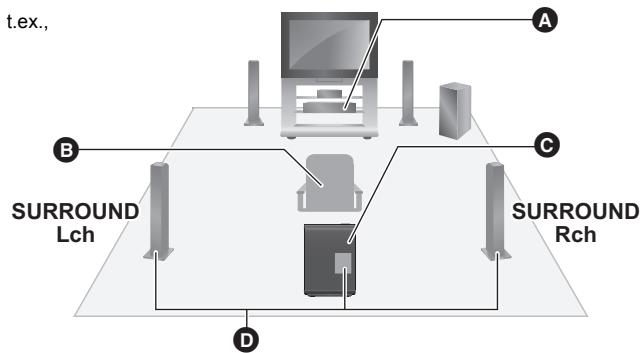

Diagram för installation av trådlöst system

t.ex., A B SURROUND Lch C SURROUND Rch D

A Hemmabioanläggning
B Där man sitter
© Trådlöst system
D Kablar till surroundhögtalare (medföljer inte)

• För att undvika störningar, ska du separera det trådlösa systemet från andra elektroniska enheter som använder samma radiofrekvens (2,4 GHz-bandet).
• Placera det trådlösa systemet inom ca. 10 m från hemmabioanläggningen.
• För att få tillräcklig ventilation och bibehålla ett bra luftflöde kring det trådlösa systemet, ska det placeras med minst 5 cm utrymme på alla sidor.
• Använd inte det trådlösa systemet i ett metallskåp eller en bokhylla.
• Försök inte ansluta ytterligare surroundhögtalare till hemmabioanläggningen.

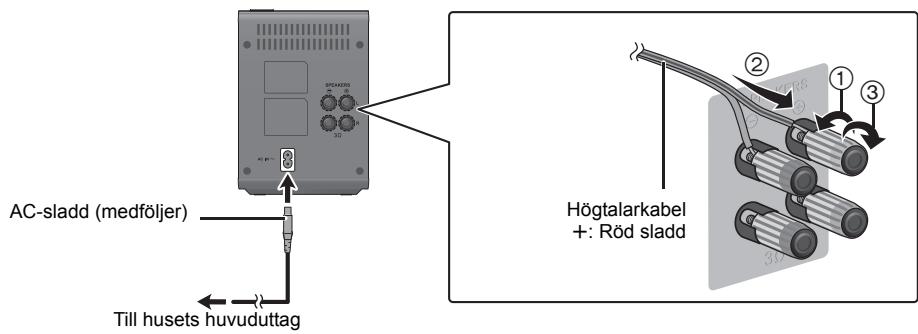

Anslutningar

Stäng av all utrustning innan anslutning.

Anslut inte nätkabeln förrän alla andra anslutningar fullföljts.

AC-sladd (medföljer) Till husets huvuduttag Högtalarkabel +: Röd sladd

Parkoppling med hemmabioenheten

Se även bruksanvisningen för din hemmabioanläggning.

Utför följande steg genom att använda fjärrkontrollen till hemmabioenheten:

1 Sätt på hemmabioenheten.

- Om HEM-menyn inte visas, tryck på [HOME].

2 Tryck på [OK] för att välja "Inställningar".

3 Välj "Inställningar" för att visa inställningsmenyn.

4 Välj "Ljud" och tryck på [OK].

5 Välj "Högtalare" och tryck på [OK].

6 Välj "Ihopkoppling av trådlöst system." och tryck på [OK].

Följ instruktionerna på skärmen för att parkoppla det trådlösa systemet och hemmabioenheten.

- Indikatorn för den trådlösa länken lyser grönt när det trådlösa systemet och hemmabioenheten har anslutits trådlöst.

- Du kan också göra denna inställning genom att välja "Enkel inställning" i inställningsmenyn.

Felsökningsguide

Utför följande kontroller, innan du begär tjänsten. Om problemet förblir olöst, ska du konsultera din återförsäljare för instruktioner.

Indikatorn för den trådlösa länken tänds inte.

Försäkra dig om att nätkabeln är ordentligt ansluten.

Pairing kan inte göras.

Dra ur och sätt i AC-sladden till det trådlösa systemet och till hemmabioenheten igen, och gör parkopplingen igen.

Inget ljud från surroundhögtalare.

Kontrollera surroundljudinställningen på hemmabioanläggning.

Specifikationer

RMS TTL UTEFFEKT	400 W
	1 kHz, 10% total övertornsdistortion
	SURROUND: 200 W per ch (3 Ω)
Trådlös modul	Frekvensområde: 2,4 GHz-bandet
Strömförsörjning	AC 220 V till 240 V, 50 Hz
Effektförbrukning	36 W
Energiförbrukning när den är avstängd	0,5 W
Dimensioner (B×H×D)	123 mm×176 mm×146 mm
Vikt	Cirka 0,83 kg
Drifttemperaturomfång	0 °C till 40 °C
Relativ fuktighet drift	35% till 80% RH(ingen kondensation)

Tekniska data kan ändras utan föregående meddelande.

CE 0560

Försäkran om överensstämmelse (DoC)

Härmed deklarerar "Panasonic Corporation" att denna produkt överensstämmer med grundläggande krav och andra relevanta bestämmelser i Direktiv 1999/5/EC.

Kunderna kan ladda ner en kopia av originalförsäkran (DoC) gällande våra R&TTE-produkter från vår DoC-server:

http://www.doc.panasonic.de

Kontakt till Auktoriserad Representant:

Panasonic Marketing Europe GmbH, Panasonic Testing

Centre, Winsbergring 15, 22525 Hamburg, Tysklandy

Produkten är avsedd för allmän användare. (Kategori 3)

Avfallshantering av produkter

Endast för Europeiska Unionen och länder med återvinningssystem

Denna symbol på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter inte får blandas med vanliga hushållssopor.

För att gamla produkter ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.
