Typ produktu	Bezdrátový modul reproduktoru pro domácí kino
Značka	Panasonic
Model	SH-FX82E
Rozměry (D × V × H)	123 mm × 176 mm × 146 mm
Hmotnost	Přibližně 0,83 kg
Celkový RMS výstupní výkon	400 W (1 kHz, 10% THD)
Výkon na kanál Surround	200 W na kanál (3 Ω)
Bezdrátové frekvenční pásmo	2,4 GHz
Napájení	AC 220-240 V, 50 Hz
Spotřeba elektrické energie	36 W
Spotřeba v pohotovostním režimu	0,5 W
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	35% až 80% RV (bez kondenzace)
Přiložené příslušenství	2 napájecí kabely
Údržba a čištění	Měkký suchý hadřík; nepoužívejte alkohol, ředidlo ani benzen
Bezpečnost	Nevystavujte dešti, vlhkosti, kapající vodě; neblokujte ventilační otvory; používejte pouze doporučené příslušenství
Indikátor bezdrátového spojení	Trvale zelená (připojeno), pomalu blikající zelená (hledání), rychle blikající zelená (párování), trvale červená (spánek)
Dosah bezdrátového provozu	Přibližně 10 m od domácího kina
Kompatibilita	Bezdrátově kompatibilní systém domácího kina Panasonic
Konektory	2 reproduktorové konektory (pro reproduktorové kabely, nejsou součástí), 1 konektor AC IN
Určené použití	Domácí použití v mírném podnebí

Často kladené otázky - SH-FX82E PANASONIC

Jak spárovat bezdrátový systém SH-FX82E s mým domácím kinem Panasonic?

Zapněte své domácí kino a přejděte do nabídky DOMŮ. Vyberte 'Nastavení' > 'Nastavení' > 'Zvuk' > 'Reproduktory' > 'Párování bezdrátového systému'. Postupujte podle pokynů na obrazovce. Můžete také použít 'Snadné nastavení' v nabídce nastavení. Indikátor bezdrátového spojení se rozsvítí trvale zeleně, když je párování úspěšné.

Co dělat, když se indikátor bezdrátového spojení nerozsvítí?

Ujistěte se, že je napájecí kabel správně zapojen do bezdrátového systému a do zásuvky. Zkontrolujte, zda je zásuvka pod napětím.

Proč z mého surround reproduktoru nevychází žádný zvuk?

Zkontrolujte nastavení surround zvuku na vašem domácím kině. Ujistěte se, že je aktivován režim surround a že jsou nastavení reproduktorů správná. Také zkontrolujte, zda je aktivní bezdrátové párování (trvale zelený indikátor).

Jaká je spotřeba elektrické energie SH-FX82E v pohotovostním režimu?

Spotřeba v pohotovostním režimu (vypnuto) je 0,5 W.

Mohu použít SH-FX82E s jinými značkami domácích kin?

Tento produkt je určen výhradně pro použití s bezdrátově kompatibilním domácím kinem Panasonic. Párování prostřednictvím specifické nabídky Panasonic není s jinými značkami zaručeno.

Jak čistit bezdrátový modul SH-FX82E?

K čištění zařízení použijte měkký suchý hadřík. Nikdy nepoužívejte alkohol, ředidlo na barvy ani benzen. Pokud použijete chemicky ošetřený hadřík, nejprve si přečtěte pokyny k hadříku.

Jaká je maximální vzdálenost mezi SH-FX82E a domácím kinem?

Umístěte bezdrátový systém přibližně 10 metrů od domácího kina pro spolehlivé spojení. Udržujte jej mimo dosah jiných zařízení využívajících pásmo 2,4 GHz, aby nedošlo k rušení.

Co dělat, když proces párování selže?

Odpojte napájecí kabely z bezdrátového systému a domácího kina, počkejte několik sekund a poté je znovu zapojte. Znovu spusťte postup párování z nabídky domácího kina.

Je SH-FX82E kompatibilní s napětím 110 V?

Ne, toto zařízení je určeno pro napájení AC 220 V až 240 V, 50 Hz. Použití při jiném napětí může zařízení poškodit a zrušit záruku.

Kde najdu prohlášení o shodě (DoC) pro tento produkt?

Originální prohlášení o shodě si můžete stáhnout ze serveru DoC společnosti Panasonic na adrese http://www.doc.panasonic.de.

NÁVOD K OBSLUZE SH-FX82E PANASONIC

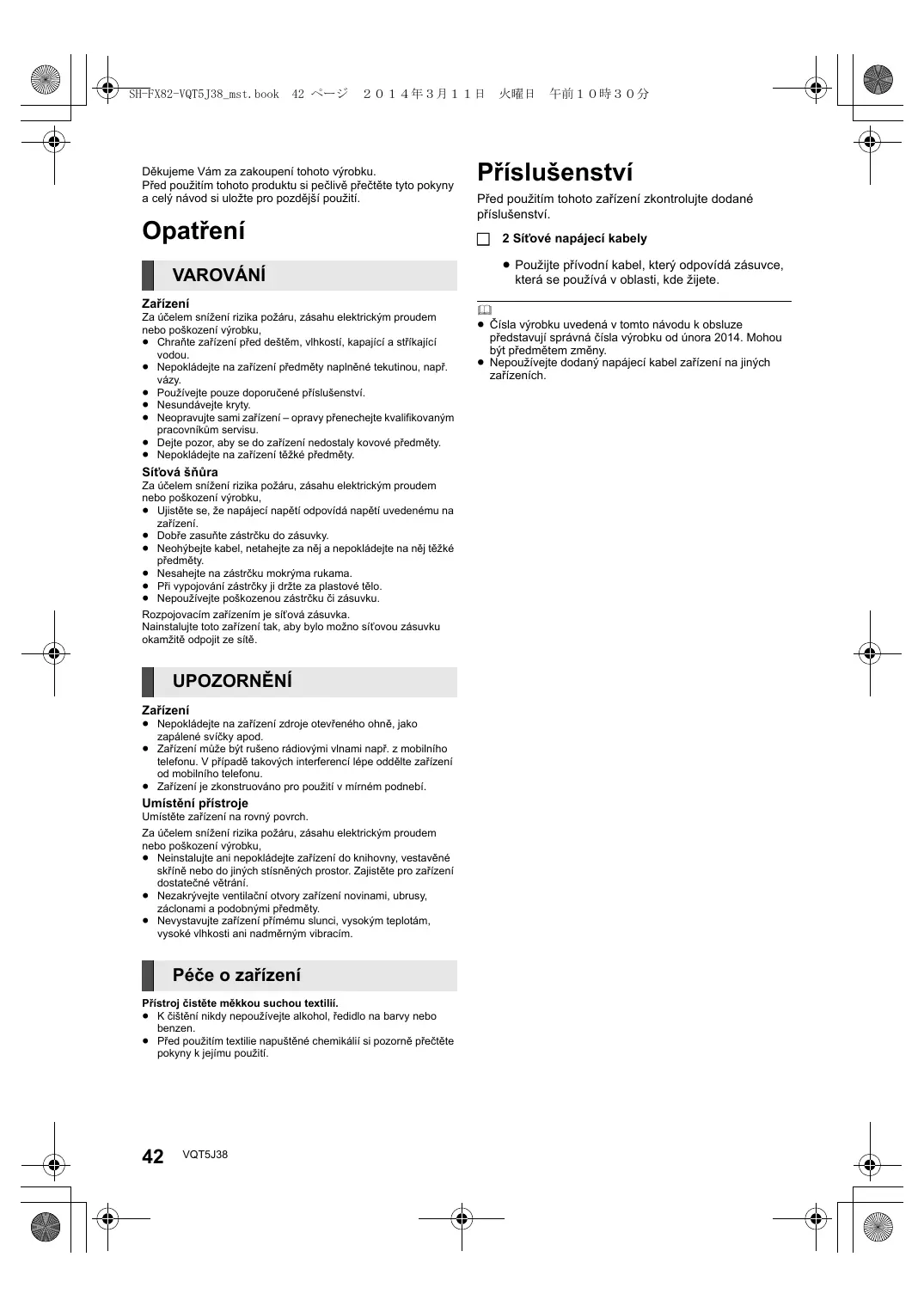

Děkujeme Vám za zakoupení tohoto výrobku.

Před použitím tohoto produktu si pečlivě přečtěte tyto pokyny a celý návod si uložte pro pozdější použití.

Opatření

VAROVÁNÍ

Zařízení

Za účelem snížení rizika požáru, zásahu elektrickým proudem nebo poškození výrobku,

• Chraňte zařízení před deštěm, vlhkostí, kapající a stříkající vodou.
• Nepokládejte na zařízení předměty naplněné tekutinou, např. vázy.
• Používejte pouze doporučené příslušenství.
• Nesundávejte kryty.
• Neopravujte sami zařízení – opravy přenechejte kvalifikovaným pracovníkům servisu.
• Dejte pozor, aby se do zařízení nedostaly kovové předměty.
• Nepokládejte na zařízení těžké předměty.

Sít'ová šňůra

Za účelem snížení rizika požáru, zásahu elektrickým proudem nebo poškození výrobku,

• Ujistěte se, že napájecí napětí odpovídá napětí uvedenému na zařízení.
• Dobře zasuňte zástrčku do zásuvky.
• Neohýbejte kabel, netahejte za něj a nepokládejte na něj těžké předměty.
• Nesahejte na zástrčku mokrýma rukama.
• Při vypojování zástrčky ji držte za plastové tělo.
• Nepoužívejte poškozenou zástrčku či zásuvku.

Rozpojovacím zařízením je síťová zásuvka.

Nainstalujte toto zařízení tak, aby bylo možno síťovou zásuvku okamžitě odpojit ze sítě.

UPOZORNĚNÍ

Zařízení

• Nepokládejte na zařízení zdroje otevřeného ohně, jako zapálené svíčky apod.
• Zařízení může být rušeno rádiovými vlnami např. z mobilního telefonu. V případě takových interferencí lépe oddělte zařízení od mobilního telefonu.
• Zařízení je zkonstruováno pro použití v mírném podnebí.

Umístění přístroje

Umístěte zařízení na rovný povrch.

Za účelem snížení rizika požáru, zásahu elektrickým proudem nebo poškození výrobku,

• Neinstalujte ani nepokládejte zařízení do knihovny, vestavěné skříně nebo do jiných stísněných prostor. Zajistěte pro zařízení dostatečné větrání.
• Nezakrývejte ventilační otvory zařízení novinami, ubrusy, záclonami a podobnými předměty.
• Nevystavujte zařízení přímému slunci, vysokým teplotám, vysoké vlhkosti ani nadměrným vibracím.

Péče o zařízení

Přístroj čistěte měkkou suchou textilií.

• K čištění nikdy nepoužívejte alkohol, ředidlo na barvy nebo benzen.
• Před použitím textilie napuštěné chemikálií si pozorně přečtěte pokyny k jejímu použití.

Příslušenství

Před použitím tohoto zařízení zkontrolujte dodané příslušenství.

□ 2 Sít'ové napájecí kabely

- Použijte přívodní kabel, který odpovídá zásuvce, která se používá v oblasti, kde žijete.

[Non-Text]

• Čísla výrobku uvedená v tomto návodu k obsluze představují správná čísla výrobku od února 2014. Mohou být předmětem změny.
• Nepoužívejte dodaný napájecí kabel zařízení na jiných zařízeních.

Referenční příručka ovladače

Horní strana

1 Indikátor bezdrátového spojení

Zelený svítí: Je aktivováno bezdrátové spojení.

bliká (pomalu): Režim vyhledávání

bliká (rychle): Režim párování

Červený svítí: Režim spánku

2 Povolení párování
3 Koncovky reproduktoru
4 Zásuvka síťového vstupu

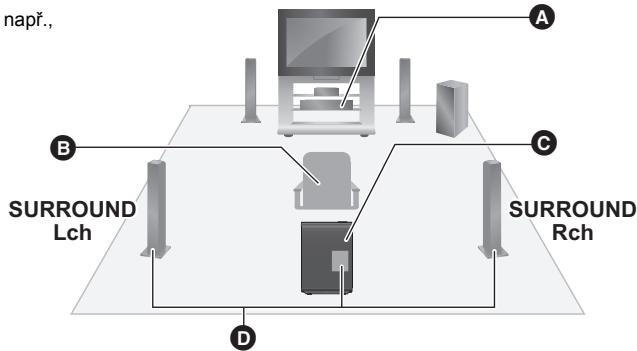

Schéma nastavení bezdrátového vysílání

např., A B SURROUND Lch C SURROUND Rch D

A Systém domácího kina
B Místa sezení
© Bezdrátový systém
D Kabely prostorových reproduktorů (nedodává se)

• Aby se zabránilo rušení, umístěte bezdrátový systém do dostatečné vzdálenosti od ostatních elektronických zařízení, která používají stejnou rádiovou frekvenci (pásmo 2,4 GHz).
• Umístěte bezdrátový systém do vzdálenosti přibližně 10 m od systému domácího kina.
• Abyste zajistili vhodnou ventilaci a zachovali dobré proudění vzduchu kolem bezdrátového systému, umístěte jej tak, aby na každé jeho straně zůstalo nejméně 5 cm volného prostoru.
• Nepoužívejte bezdrátový systém uvnitř kovové skříně nebo na kovovém regálu.
• Nepokoušejte se k systému domácího kina připojovat žádné přídavné prostorové reproduktory.

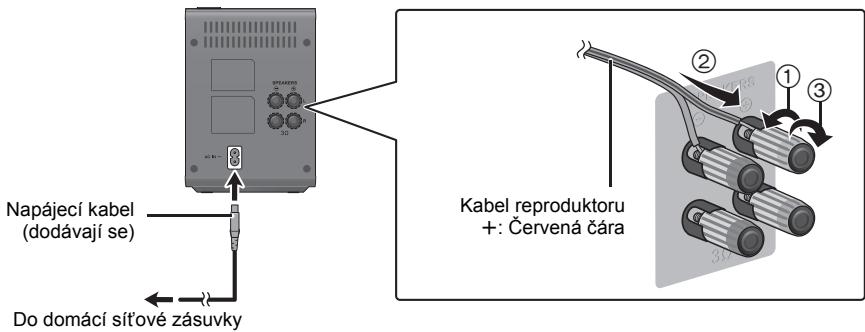

Připojení

Před připojením vypněte veškeré zařízení.

Připojte napájecí kabel, teprve až budou provedena všechna ostatní připojení.

Napájecí kabel (dodávají se) Do domácí síťové zásuvky Kabel reproduktoru +: Červená čára

Párování s domácím kinem

Přečtěte si rovněž návod k obsluze vašeho systému domácího kina.

Pomocí dálkového ovládání domácího kina provedte následující kroky:

1 Zapněte domácí kino.

- Pokud není zobrazeno menu HOME, stiskněte [HOME].

2 Stisknutím [OK] vyberte "Setup".

3 Zobrazte menu nastavení výběrem "Settings".

4 Zvolte "Sound" a stiskněte [OK].

5 Zvolte "Speaker" a stiskněte [OK].

6 Zvolte "Wireless System Pairing" a stiskněte [OK].

Postupujte podle pokynů na obrazovce a spárujte bezdrátový systém s domácím kinem.

- Po vytvoření bezdrátového připojení mezi bezdrátovým systémem a domácím kinem se kontrolka bezdrátového připojení rozsvítí zeleně.

- Toto nastavení můžete také provést výběrem "Easy Settings" v menu nastavení.

Průvodce řešením problémů

Než odvezete zařízení k opravě, zkuste provést následující kroky.

Když problém přetrvává i nadále, obraťte se na vašeho prodejce se žádostí o další pokyny.

Indikátor bezdrátového spojení nesvítí.

Zajistěte řádné připojení napájecího kabelu.

Párování nelze provést.

Odpojte a zase připojte přívodní kabel bezdrátového systému a domácího kina a zkuste párování znovu.

Z prostorového reproduktoru nevychází žádný zvuk.

Zkontrolujte nastavení prostorového zvuku na systému pro domácího kina.

Technické údaje

RMS TTL POWER OUTPUT	400 W
	1 kHz, 10% celkové harmonické zkreslení
	PROSTOROVÝ REPRODUKTOR: 200 W na kanál (3 Ω)
Bezdrátový modul	Frekvenční rozsah: Pásmo 2,4 GHz
Napájení	AC 220 V do 240 V, 50 Hz
Příkon	36 W
Spotřeba energie v režimu vypnutí	0,5 W
Rozměry (Š×V×H)	123 mm×176 mm×146 mm
Hmotnost	Přibližně 0,83 kg
Provozní teploty	0 °C do 40 °C
Vlhkost prostředí při provozu	35% do 80% RH (bez kondenzace)

Technické údaje podléhají změnám bez předchozího upozornění.

CE 0560

Deklarace shody (DoC)

"Panasonic Corporation" tímto prohlašuje, že tento výrobek splňuje základní požadavky a další relevantní ustanovení Směrnice 1999/5/EU.

Zákazníci si mohou stáhnout kopii originálu deklarace shody (DoC) pro naše výrobky R&TTE z našeho serveru DoC:

http://www.doc.panasonic.de

Kontakt na Autorizovaného obchodního zástupce:

Panasonic Marketing Europe GmbH, Panasonic Testing

Centre, Winsbergring 15, 22525 Hamburg, Německo

Tento výrobek je určen k užívání běžným zákazníkům. (Kategorie 3)

Likvidace použitých zařízení

Jen pro státy Evropské unie a země s fungujícím systémem recyklace a zpracování odpadu.

Tento symbol na výrobcích, jejich obalech a v doprovodné dokumentaci upozorňuje na to, že se použitá elektrická a elektronická zařízení, nesmějí likvidovat jako běžný komunální odpad.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech.

Správnou likvidací přispějete k úspoře cenných přírodních zdrojů a předejdete možným negativním dopadům na lidské zdraví a životní prostředí.

O další podrobnosti o sběru a recyklaci odpadu požádejte místní úřady.

Při nesprávné likvidaci tohoto druhu odpadu se vystavujete postihu podle národní legislativy.
