Type product	Draadloze luidsprekerunit voor home cinema-systeem
Merk	Panasonic
Model	SH-FX82E
Afmetingen (B × H × D)	123 mm × 176 mm × 146 mm
Gewicht	Ongeveer 0,83 kg
Totaal RMS-uitgangsvermogen	400 W (1 kHz, 10% THD)
Vermogen per surroundkanaal	200 W per kanaal (3 Ω)
Draadloze frequentieband	2,4 GHz
Voeding	AC 220-240 V, 50 Hz
Stroomverbruik	36 W
Verbruik in stand-by	0,5 W
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	35% tot 80% RV (zonder condensatie)
Meegeleverde accessoires	2 netsnoeren
Onderhoud en reiniging	Zachte, droge doek; geen alcohol, thinner of benzene gebruiken
Veiligheid	Niet blootstellen aan regen, vocht, druppelen; ventilatieopeningen niet blokkeren; alleen aanbevolen accessoires gebruiken
Draadloze verbindingsindicator	Continu groen (verbonden), langzaam knipperend groen (zoeken), snel knipperend groen (koppelen), continu rood (slaap)
Draadloze werkafstand	Ongeveer 10 m van het home cinema-systeem
Compatibiliteit	Draadloos compatibel Panasonic home cinema-systeem
Aansluitingen	2 luidsprekeraansluitingen (voor niet meegeleverde luidsprekerkabels), 1 AC IN-aansluiting
Beoogd gebruik	Huishoudelijk gebruik in gematigd klimaat

Veelgestelde vragen - SH-FX82E PANASONIC

Hoe koppel ik het draadloze systeem SH-FX82E met mijn Panasonic home cinema-systeem?

Zet uw home cinema-systeem aan en ga naar het menu START. Selecteer 'Instellingen' > 'Audio' > 'Luidsprekers' > 'Draadloze systeemkoppeling'. Volg de instructies op het scherm. U kunt ook 'Snelle instelling' gebruiken in het configuratiemenu. De draadloze verbindingsindicator wordt continu groen wanneer de koppeling is geslaagd.

Wat moet ik doen als de draadloze verbindingsindicator niet gaat branden?

Zorg ervoor dat het netsnoer correct is aangesloten op het draadloze systeem en het stopcontact. Controleer of het stopcontact stroom heeft.

Waarom komt er geen geluid uit mijn surroundluidspreker?

Controleer de surroundgeluidsinstellingen op uw home cinema-systeem. Zorg ervoor dat de surroundmodus is ingeschakeld en dat de luidsprekerinstellingen correct zijn. Controleer ook of de draadloze koppeling actief is (continu groene indicator).

Wat is het stroomverbruik van de SH-FX82E in stand-by?

Het verbruik in stand-by (uitgeschakeld) is 0,5 W.

Kan ik de SH-FX82E gebruiken met andere merken home cinema-systemen?

Dit product is ontworpen om uitsluitend te worden gebruikt met een draadloos compatibel Panasonic home cinema-systeem. Koppeling via het specifieke Panasonic-menu is niet gegarandeerd met andere merken.

Hoe reinig ik de draadloze module SH-FX82E?

Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik nooit alcohol, verfverdunner of benzeen. Als u een chemisch behandelde doek gebruikt, lees dan eerst de instructies van de doek.

Wat is de maximale afstand tussen de SH-FX82E en het home cinema-systeem?

Plaats het draadloze systeem op ongeveer 10 meter van het home cinema-systeem voor een betrouwbare verbinding. Houd het uit de buurt van andere apparaten die de 2,4 GHz-band gebruiken om interferentie te voorkomen.

Wat moet ik doen als het koppelingsproces mislukt?

Haal de netsnoeren van het draadloze systeem en het home cinema-systeem uit het stopcontact, wacht een paar seconden en steek ze er weer in. Start de koppelingsprocedure opnieuw vanuit het menu van het home cinema-systeem.

Is de SH-FX82E compatibel met een spanning van 110 V?

Nee, dit apparaat is ontworpen voor een AC-voeding van 220 V tot 240 V, 50 Hz. Gebruik onder een andere spanning kan het apparaat beschadigen en de garantie doen vervallen.

Waar kan ik de conformiteitsverklaring (DoC) voor dit product vinden?

U kunt de originele conformiteitsverklaring downloaden van de DoC-server van Panasonic op http://www.doc.panasonic.de.

GEBRUIKSAANWIJZING SH-FX82E PANASONIC

Hartelijk dank voor de aanschaf van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

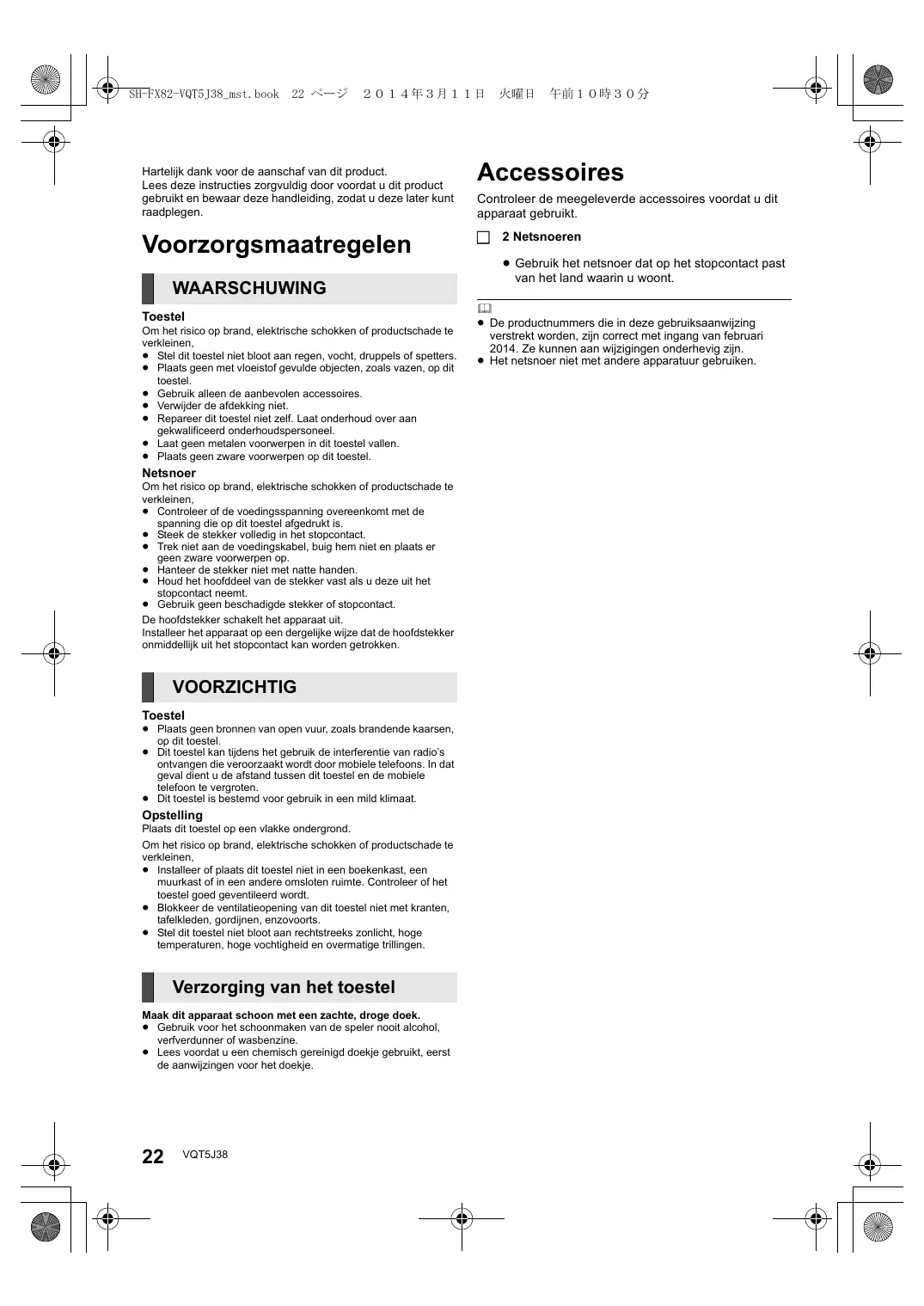

Voorzorgsmaatregelen

WAARSCHUWING

Toestel

Om het risico op brand, elektrische schokken of productschade te verkleinen.

• Stel dit toestel niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking niet.
• Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
• Laat geen metalen voorwerpen in dit toestel vallen.
• Plaats geen zware voorwerpen op dit toestel.

Netsnoer

Om het risico op brand, elektrische schokken of productschade te verkleinen,

• Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact.
• Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op.
• Hanteer de stekker niet met natte handen.
• Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.

De hoofdstekker schakelt het apparaat uit.

Installeer het apparaat op een dergelijke wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik de interferentie van radio's ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.

Opstelling

Plaats dit toestel op een vlakke ondergrond.

Om het risico op brand, elektrische schokken of productschade te verkleinen,

• Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.
• Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.
• Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Verzorging van het toestel

Maak dit apparaat schoon met een zachte, droge doek.

• Gebruik voor het schoonmaken van de speler nooit alcohol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch gereinigd doekje gebruikt, eerst de aanwijzingen voor het doekje.

Accessoires

Controleer de meegeleverde accessoires voordat u dit apparaat gebruikt.

2 Netsnoeren

- Gebruik het netsnoer dat op het stopcontact past van het land waarin u woont.

• De productnummers die in deze gebruiksaanwijzing verstrekt worden, zijn correct met ingang van februari 2014. Ze kunnen aan wijzigingen onderhevig zijn.
• Het netsnoer niet met andere apparatuur gebruiken.

Snelzoekgids voor de bediening

Bovenkant

Groen brandt: De draadloze verbinding is geactiveerd.

knippert

(langzaam): Zoekmodus

knippert (snel): Pairing-modus

Rood brandt: Slaapmodus

2 Vrijgave pairen

3 Luidsprekeraansluitingen

4 AC IN-aansluiting

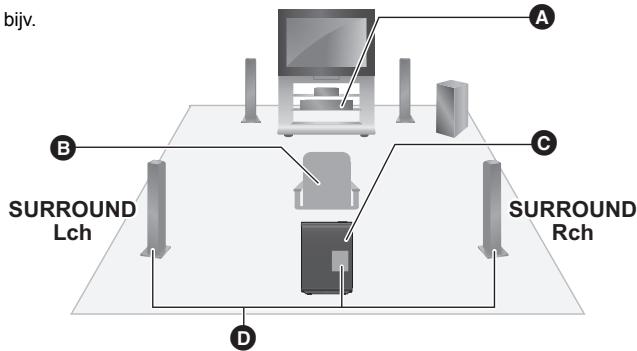

Draadloos instelschema

bijv. A B SURROUND Lch C SURROUND Rch D

A Home Theater-apparaat
B Zitpositie
© Draadloos systeem
D Kabels surround-luidsprekers (niet bijgeleverd)

• Om interferentie te voorkomen, dient men het draadloze systeem te scheiden van andere elektronische apparatuur die dezelfde radiofrequentie gebruikt (2,4 GHz-band).
• Plaats het draadloze systeem binnen een straal van ongeveer 10 m rondom het Home Theater-apparaat.
• Voor een correcte ventilatie en de handhaving van een goede luchtstroom rond het draadloze systeem, moet deze rondom alle zijden minstens 5 cm vrije ruimte hebben.
• Gebruik het draadloze systeem niet in een metalen kast of boekenplank.
• Probeer geen extra surround-luidsprekers aan te sluiten op het Home Theater-apparaat.

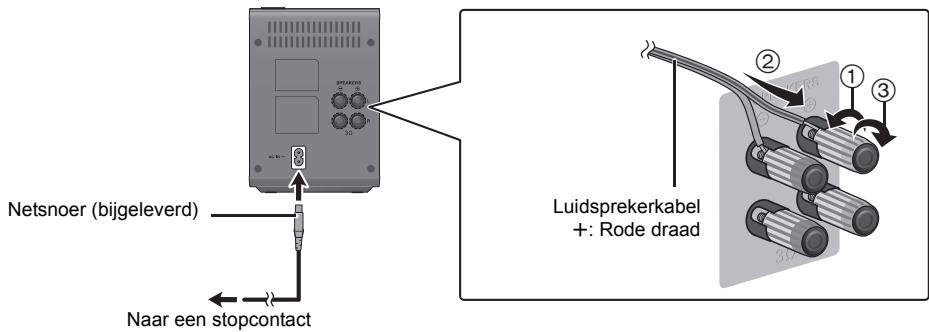

Aansluitingen

Zet alle apparatuur uit voordat u de aansluiting tot stand brengt.

Sluit het netsnoer pas aan nadat u alle andere aansluitingen tot stand hebt gebracht.

Netsnoer (bijgeleverd) Naar een stopcontact Luidsprekerkabel +: Rode draad

Pairen met het Home Theater-apparaat

Raadpleeg ook de gebruiksaanwijzing voor uw Home Theater-apparaat.

Gebruik de afstandsbediening van het Home Theater-apparaat en voer de volgende stappen uit:

1 Schakel uw Home Theater-apparaat in.

- Als het HOME-menu niet weergegeven wordt, druk dan op [HOME].

2 Druk op [OK] om "Setup" te kiezen.

3 Selecteer "Instellingen" om het set-up menu weer te geven.

4 Selecteer "Geluid" en druk op [OK].

5 Selecteer "Luidspreker" en druk op [OK].

6 Selecteer "Draadloze systeemkoppeling" en druk op [OK].

Volg de instructies op het scherm om het draadloze systeem en het Home Theater-apparaat te pairen.

- Het controlelampje van de draadloze verbinding brandt groen als het draadloze systeem en het Home Theater-apparaat draadloos met elkaar verbonden zijn.

- U kunt deze set-up ook uitvoeren door "Eenvoudige Instelling" in het set-up menu te selecteren.

Handleiding voor het oplossen van problemen

Verricht de volgende controles alvorens assistentie aan te vragen.

Als het probleem onopgelost blijft, uw leverancier raadplegen voor instructies.

Het controlelampje van de draadloze verbinding brandt niet.

- Controleer of het netsnoer goed is aangesloten.

Het pairen kan niet uitgevoerd worden.

Sluit het netsnoer van het draadloze systeem en het Home Theater-apparaat af en weer aan en voer het pairen opnieuw uit.

Geen geluid uit de surroundluidspreker.

- Controleer de surround-geluidsinstelling op het Home Theater-apparaat.

Technische gegevens

RMS TTLSTROOMUITGAVE	400 W
	1 kHz, 10% totale harmonische vervorming
	SURROUND: 200 W per ch (3 Ω)
Draadloze module	Frequentiebereik: 2,4 GHz band
Stroomvoorziening	AC 220 V tot 240 V, 50 Hz
Stroomverbruik	36 W
Stroomverbruik tijdensuitschakeling	0,5 W
Afmetingen(B×H×D)	123 mm×176 mm×146 mm
Massa	Ongeveer 0,83 kg
Bereikbedieningstemperatuur	0 °C tot 40 °C
Toegestaanluchtvochtigheidsbereik	35% tot 80% RH (geen condensatie)

Wijzigingen in technische gegevens voorbehouden, zonder voorafgaande kennisgeving.

CE 0560

Conformiteitsverklaring (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product conform de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EC is.

Klanten kunnen een kopie van de originele DoC voor onze R&TTE-producten downloaden vanaf onze DoC-server: http://www.doc.panasonic.de

Neem contact op met de bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland

Dit product is bedoeld voor algemene gebruikers. (Klasse 3)

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.
