SH-FX82E - Accessorio audio PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modulo altoparlante wireless per sistema home theater
Marca	Panasonic
Modello	SH-FX82E
Dimensioni (L × A × P)	123 mm × 176 mm × 146 mm
Peso	Circa 0,83 kg
Potenza di uscita RMS totale	400 W (1 kHz, 10% DHT)
Potenza per canale Surround	200 W per canale (3 Ω)
Banda di frequenza wireless	2,4 GHz
Alimentazione	CA 220-240 V, 50 Hz
Consumo elettrico	36 W
Consumo in standby	0,5 W
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	35% a 80% UR (senza condensa)
Accessori in dotazione	2 cavi di alimentazione
Manutenzione e pulizia	Panno morbido e asciutto; non usare alcol, solventi o benzene
Sicurezza	Non esporre a pioggia, umidità, gocciolamenti; non ostruire le aperture di ventilazione; utilizzare solo accessori raccomandati
Indicatore di connessione wireless	Verde fisso (connesso), verde lampeggiante lento (ricerca), verde lampeggiante veloce (accoppiamento), rosso fisso (sleep)
Distanza operativa wireless	Circa 10 m dal sistema home theater
Compatibilità	Sistema home theater Panasonic compatibile wireless
Prese	2 prese altoparlante (per cavi altoparlante non inclusi), 1 presa AC IN
Uso previsto	Uso domestico in clima temperato

Domande frequenti - SH-FX82E PANASONIC

Come abbinare il sistema wireless SH-FX82E al mio sistema home theater Panasonic?

Accendi il sistema home theater e accedi al menu HOME. Seleziona 'Configurazione' > 'Impostazioni' > 'Audio' > 'Altoparlanti' > 'Abbinamento sistema wireless'. Segui le istruzioni sullo schermo. Puoi anche usare 'Impostazione facile' nel menu di configurazione. L'indicatore di connessione wireless diventa verde fisso quando l'abbinamento è riuscito.

Cosa fare se l'indicatore di connessione wireless non si accende?

Assicurati che il cavo di alimentazione sia correttamente collegato al sistema wireless e alla presa a muro. Verifica che la presa di alimentazione sia sotto tensione.

Perché non esce alcun suono dal mio altoparlante surround?

Controlla la configurazione del suono surround sul sistema home theater. Assicurati che la modalità surround sia attivata e che le impostazioni degli altoparlanti siano corrette. Verifica anche che l'abbinamento wireless sia attivo (indicatore verde fisso).

Qual è il consumo elettrico dello SH-FX82E in standby?

Il consumo in modalità standby (spento) è di 0,5 W.

Posso utilizzare lo SH-FX82E con altre marche di sistemi home theater?

Questo prodotto è progettato per essere utilizzato esclusivamente con un sistema home theater Panasonic compatibile wireless. L'abbinamento tramite il menu specifico Panasonic non è garantito con altre marche.

Come pulire il modulo wireless SH-FX82E?

Usa un panno morbido e asciutto per pulire l'apparecchio. Non usare mai alcol, diluente per pitture o benzene. Se usi un panno trattato chimicamente, leggi prima le istruzioni del panno.

Qual è la distanza massima tra lo SH-FX82E e il sistema home theater?

Posiziona il sistema wireless a circa 10 metri dal sistema home theater per una connessione affidabile. Tienilo lontano da altri dispositivi che utilizzano la banda 2,4 GHz per evitare interferenze.

Cosa fare se il processo di abbinamento fallisce?

Scollega i cavi di alimentazione dal sistema wireless e dal sistema home theater, attendi qualche secondo, poi ricollegali. Riavvia la procedura di abbinamento dal menu del sistema home theater.

Lo SH-FX82E è compatibile con una tensione di 110 V?

No, questo apparecchio è progettato per un'alimentazione CA da 220 V a 240 V, 50 Hz. L'uso con una tensione diversa può danneggiare l'apparecchio e annullare la garanzia.

Dove posso trovare la dichiarazione di conformità (DoC) per questo prodotto?

Puoi scaricare la dichiarazione di conformità originale dal server DoC di Panasonic all'indirizzo http://www.doc.panasonic.de.

MANUALE UTENTE SH-FX82E PANASONIC

Istruzioni per l'uso

Sistema wireless

La ringraziamo per l'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

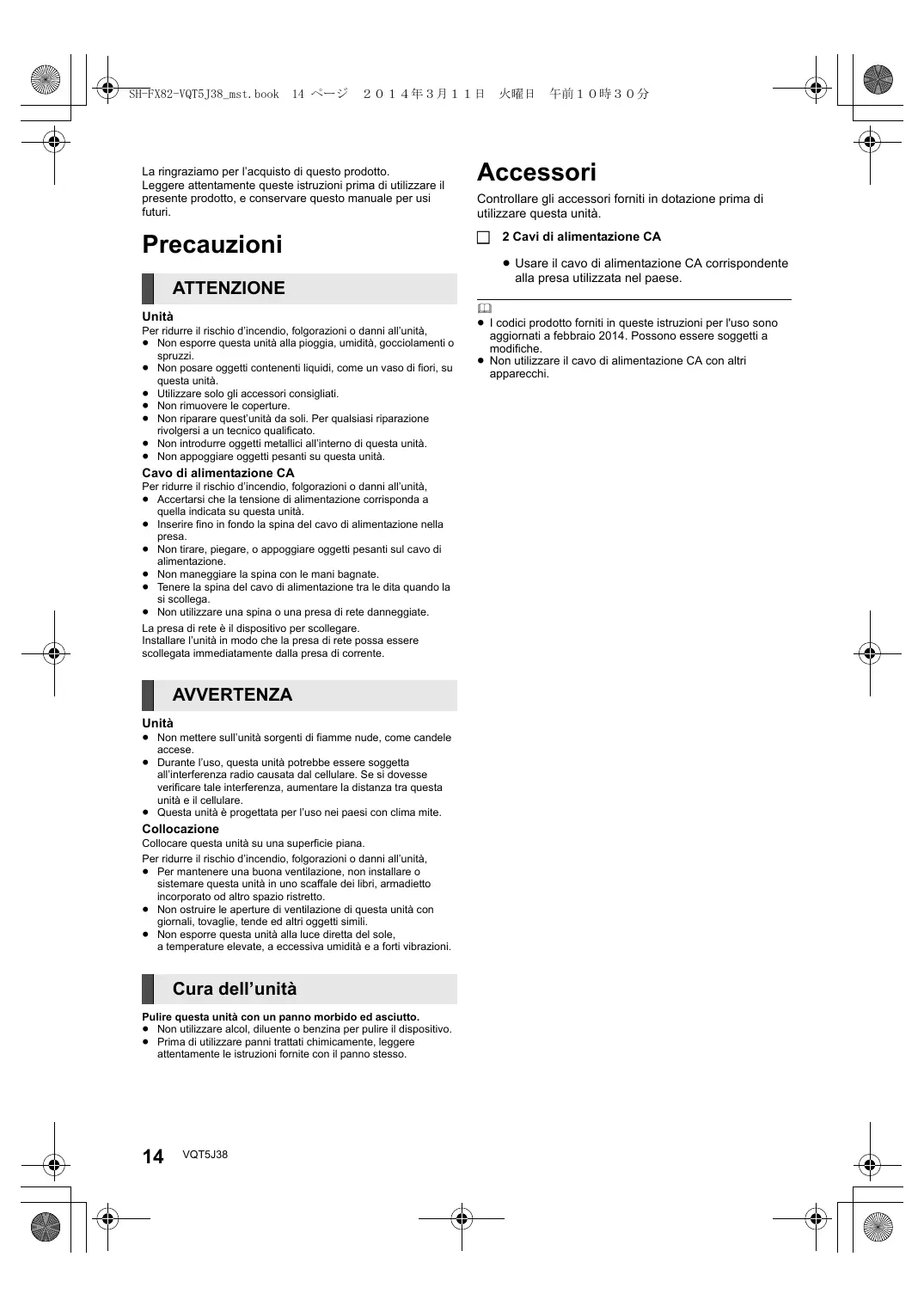

Precauzioni

ATTENZIONE

Unità

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo gli accessori consigliati.
  • Non rimuovere le coperture.
• Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
• Non introdurre oggetti metallici all'interno di questa unità.
• Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
- Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
- Inserire fino in fondo la spina del cavo di alimentazione nella presa.
- Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
- Non maneggiare la spina con le mani bagnate.
- Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
- Non utilizzare una spina o una presa di rete danneggiate.

La presa di rete è il dispositivo per scollegare.

Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

AVVERTENZA

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.

Collocazione

Collocare questa unità su una superficie piana.

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Cura dell'unità

Pulire questa unità con un panno morbido ed asciutto.

• Non utilizzare alcol, diluente o benzina per pulire il dispositivo.
• Prima di utilizzare panni trattati chimicamente, leggere attentamente le istruzioni fornite con il panno stesso.

Accessori

Controllare gli accessori forniti in dotazione prima di utilizzare questa unità.

2 Cavi di alimentazione CA

- Usare il cavo di alimentazione CA corrispondente alla presa utilizzata nel paese.

[Non-Text]

• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a febbraio 2014. Possono essere soggetti a modifiche.
• Non utilizzare il cavo di alimentazione CA con altri apparecchi.

Guida di riferimento e controllo

Parte superiore

1 Indicatore collegamento wireless

Verde acceso: Il collegamento wireless è attivo.

lampeggia

(lentamente): Modalità ricerca

lampeggia

(velocemente): Modalità accoppiamento

Rosso acceso: Modalità sleep

2 Abilita accoppiamento

3 Terminali diffusori

4 Terminale CA di ingresso

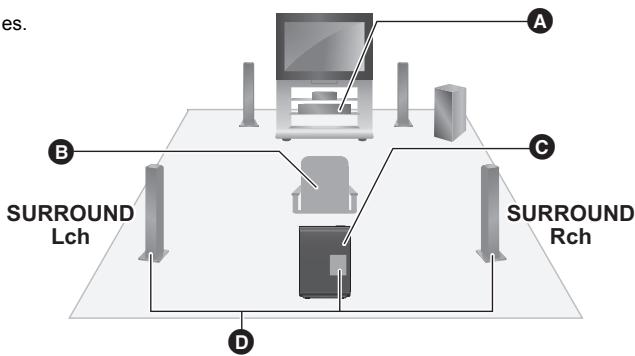

Schema per l'installazione wireless

es.

es. A B SURROUND Lch C SURROUND Rch D

A Unità home theater
B Posizione spettatore
C Sistema wireless
D Cavi diffusore surround (non fornito)

• Per evitare interferenze, separare il sistema wireless dagli altri dispositivi elettronici che usano la stessa radiofrequenza (banda 2,4 GHz).
• Posizionare il sistema wireless entro circa 10 m dall'unità home theater.
• Per consentire una corretta ventilazione e per garantire un adeguato flusso d'aria intorno al sistema wireless, posizionarlo in modo che ci siano almeno 5 cm di spazio su tutti i lati.
• Non utilizzare il sistema wireless in un armadietto o su uno scaffale in metallo.
• Non tentare di collegare dei diffusori surround aggiuntivi all'unità home theater.

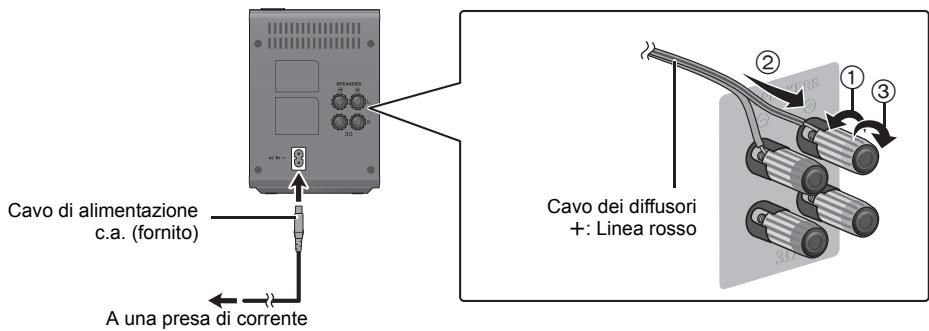

Collegamenti

Prima di effettuare il collegamento spegnere tutti gli apparecchi.

Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.

Cavo di alimentazione c.a. (fornito) A una presa di corrente Cavo dei diffusori +: Linea rosso

Accoppiamento con l'unità home theater

Vedere anche il manuale di istruzioni dell'unità home theater.

Usando il telecomando dell'unità home theatre, effettuare le seguenti operazioni:

1 Accendere l'unità home theatre.

- Se il Menu HOME non è visualizzato, premere [HOME].

2 Premere [OK] per selezionare "Impostazioni".

3 Selezionare "Impostazioni" per visualizzare il menu Setup.

4 Selezionare "Audio", quindi premere [OK].

5 Selezionare "Altoparlante", quindi premere [OK].

6 Selezionare "Accoppiamento sistema wireless", quindi premere [OK].

Seguire le istruzioni sullo schermo per accoppiare il sistema wireless all'unità home theatre.

- La spia del collegamento wireless si accende in verde quando il sistema wireless e l'unità home theatre sono collegati in modalità wireless.

- È possibile effettuare tale impostazione anche selezionando “Impostazione rapida” nel menu Setup.

Guida alla risoluzione dei problemi

Prima di chiamare l'assistenza, fare quanto segue. Se il problema rimane irrisolto, consultare il rivenditore per istruzioni.

L'indicatore di collegamento wireless non si accende.

Accertarsi che il cavo di alimentazione CA sia collegato alla rete.

Non è possibile effettuare la connessione.

Scollegare e ricollegare il cavo di alimentazione CA del sistema wireless e dell'unità home theatre, e quindi effettuare nuovamente l'accoppiamento.

Non vi è alcuna emissione sonora dal diffusore surround.

➢ Verificare l'impostazione dell'audio surround sull'unità home theater.

Dati tecnici

POTENZA USCITA RMS TTL	400 W
	1 kHz, 10% distorsione armonica totale
	SURROUND:200 W per canale (3 Ω)
Modulo wireless	Gamma di frequenza:Banda da 2,4 GHz
Alimentazione	CA 220 V a 240 V, 50 Hz
Consumo d'energia	36 W
Consumo di corrente da spento	0,5 W
Dimensioni (L×A×P)	123 mm×176 mm×146 mm
Peso	Circa 0,83 kg
Temperatura di funzionamento	0 °C a 40 °C
Umidità operativa	35% a 80% RH (senza condensa)

Dati tecnici soggetti a modifiche senza preavviso.

CE 0560

Dichiarazione di conformità (DoC)

Con il presente atto, “Panasonic Corporation” dichiara che questo prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 1999/5/EC.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti R&TTE dal nostro server DoC:

http://www.doc.panasonic.de

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing

Questo prodotto è stato realizzato per il mercato General Consumer. (Categoria 3)

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.
