Tipo de producto	Módulo de altavoz inalámbrico para sistema de cine en casa
Marca	Panasonic
Modelo	SH-FX82E
Dimensiones (L × A × P)	123 mm × 176 mm × 146 mm
Peso	Aproximadamente 0,83 kg
Potencia de salida RMS total	400 W (1 kHz, 10% DHT)
Potencia por canal Surround	200 W por canal (3 Ω)
Banda de frecuencia inalámbrica	2,4 GHz
Alimentación	CA 220-240 V, 50 Hz
Consumo eléctrico	36 W
Consumo en modo de espera	0,5 W
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	35% a 80% HR (sin condensación)
Accesorios incluidos	2 cables de alimentación de red
Mantenimiento y limpieza	Paño suave y seco; no usar alcohol, diluyente ni benceno
Seguridad	No exponer a la lluvia, humedad, goteo; no obstruir las aberturas de ventilación; usar solo los accesorios recomendados
Indicador de enlace inalámbrico	Verde fijo (conectado), verde parpadeante lento (búsqueda), verde parpadeante rápido (emparejamiento), rojo fijo (suspensión)
Distancia de funcionamiento inalámbrica	Aproximadamente 10 m del sistema de cine en casa
Compatibilidad	Sistema de cine en casa Panasonic compatible inalámbrico
Tomas	2 tomas de altavoz (para cables de altavoz no incluidos), 1 toma AC IN
Uso previsto	Uso doméstico en clima templado

Preguntas frecuentes - SH-FX82E PANASONIC

¿Cómo emparejar el sistema inalámbrico SH-FX82E con mi sistema de cine en casa Panasonic?

Encienda su sistema de cine en casa y acceda al menú INICIO. Seleccione 'Configuración' > 'Ajustes' > 'Audio' > 'Altavoces' > 'Emparejamiento del sistema inalámbrico'. Siga las instrucciones en pantalla. También puede usar 'Ajuste fácil' en el menú de configuración. El indicador de enlace inalámbrico se vuelve verde fijo cuando el emparejamiento es exitoso.

¿Qué hacer si el indicador de enlace inalámbrico no se enciende?

Asegúrese de que el cable de alimentación de red esté correctamente enchufado al sistema inalámbrico y al tomacorriente. Verifique que el tomacorriente esté energizado.

¿Por qué no sale sonido de mi altavoz envolvente?

Verifique la configuración del sonido envolvente en su sistema de cine en casa. Asegúrese de que el modo envolvente esté activado y que los ajustes de los altavoces sean correctos. Verifique también que el emparejamiento inalámbrico esté activo (indicador verde fijo).

¿Cuál es el consumo eléctrico del SH-FX82E en espera?

El consumo en modo de espera (apagado) es de 0,5 W.

¿Puedo usar el SH-FX82E con otras marcas de sistemas de cine en casa?

Este producto está diseñado para usarse exclusivamente con un sistema de cine en casa Panasonic compatible inalámbrico. No se garantiza el emparejamiento a través del menú específico de Panasonic con otras marcas.

¿Cómo limpiar el módulo inalámbrico SH-FX82E?

Use un paño suave y seco para limpiar el aparato. No use nunca alcohol, diluyente de pinturas ni benceno. Si usa un paño tratado químicamente, lea primero las instrucciones del paño.

¿Cuál es la distancia máxima entre el SH-FX82E y el sistema de cine en casa?

Coloque el sistema inalámbrico a aproximadamente 10 metros del sistema de cine en casa para una conexión confiable. Aléjelo de otros dispositivos que usen la banda de 2,4 GHz para evitar interferencias.

¿Qué hacer si el proceso de emparejamiento falla?

Desconecte los cables de alimentación de red del sistema inalámbrico y del sistema de cine en casa, espere unos segundos y luego vuelva a conectarlos. Reinicie el procedimiento de emparejamiento desde el menú del sistema de cine en casa.

¿Es compatible el SH-FX82E con un voltaje de 110 V?

No, este aparato está diseñado para una alimentación de CA de 220 V a 240 V, 50 Hz. El uso con un voltaje diferente puede dañar el aparato y anular la garantía.

¿Dónde puedo encontrar la declaración de conformidad (DoC) para este producto?

Puede descargar la declaración de conformidad original en el servidor DoC de Panasonic en la dirección http://www.doc.panasonic.de

MANUAL DE USUARIO SH-FX82E PANASONIC

Instrucciones de funcionamiento

Sistema inalámbrico

Gebruiksaanwijzing

Draadloos systeem

Bruksanvisning

Trådlöst system

Gracias por haber adquirido este producto.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro.

Precauciones

AVISO

Unidad

Para reducir el riesgo de incendio, descarga eléctrica o daño del producto.

• No exponga esta unidad a la lluvia, humedad, goteo ni salpicaduras.
• No coloque objetos llenos con líquidos, como floreros, sobre esta unidad.
• Use solamente los accesorios recomendados.
• No saque las cubiertas.
• No repare esta unidad usted mismo. Consulte al personal de servicio calificado para la reparación.
• No permita que objetos de metal caigan dentro de esta unidad.
• No ponga objetos pesados en esta unidad.

Cable de alimentación de CA

Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,

• Asegúrese de que el voltaje de alimentación corresponda al voltaje impreso en esta unidad.
• Inserte por completo el enchufe del cable de alimentación en la toma de CA.
• No tire, doble o coloque elementos pesados sobre el cable de alimentación.
• No manipule el enchufe con las manos mojadas.
• Agarre el cuerpo del enchufe del cable de alimentación al desconectar el enchufe.
• No use un enchufe del cable de alimentación o toma de CA dañado.

El enchufe de conexión a la red eléctrica es el dispositivo de desconexión.

Instale esta unidad de forma que el enchufe de conexión a la red eléctrica pueda desenchufarse de la toma de forma inmediata.

ADVERTENCIA

Unidad

• No coloque objetos con llama descubierta, una vela por ejemplo, encima de la unidad.
• Esta unidad puede tener interferencias de radio causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil.
• Esta unidad ha sido diseñada para ser utilizada en climas moderados.

Ubicación

Coloque esta unidad sobre una superficie pareja.

Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,

• Para mantener bien ventilada esta unidad, no la instale ni ponga en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares.
• No exponga esta unidad a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva.

Cuidado de la unidad

Para limpiar esta unidad, pase por ella un paño blando y seco.

• Nunca emplee alcohol, disolventes de pintura o benceno para limpiar esta unidad.
• Antes de usar un paño tratado químicamente, lea atentamente las instrucciones que vienen con el paño.

Accesorios

Verificar los accesorios suministrados antes de utilizar esta unidad.

□ 2 Cables de alimentación de CA

- Utilice el cable de alimentación de CA que corresponda a la toma de corriente de la zona en la que usted vive.

[Non-Text]

• Los números de productos correctos que se suministran en estas instrucciones de funcionamiento a partir de febrero de 2014. Pueden estar sujetos a cambios.
• No utilice el cable de alimentación de CA con otros equipos.

Guía de referencia de control

1	Indicador del enlace inalámbrico
	Verde	Luces: El enlace inalámbrico está activado.
		Parpadeo(lento): Modo de búsqueda
		Parpadeo(rápido): Modo de sincronización
	Rojo	Luces: Modo en espera
2	Habilitar la sincronización
3	Terminales del altavoz
4	Terminal de entrada de CA

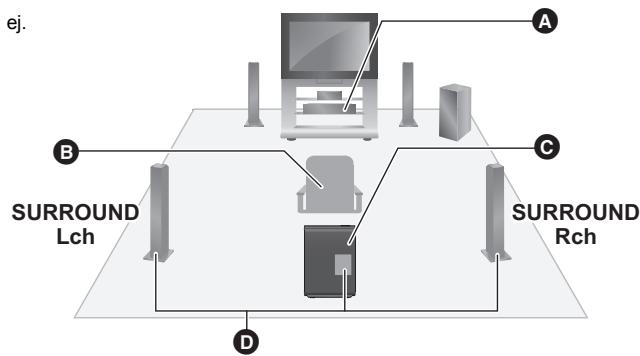

Diagrama de isntalación del sistema sin hilos

ej. A B C SURROUND Lch SURROUND Rch D

A Unidad de cine en casa
B Posición de asiento
C Sistema wireless
D Cables de altavoces envolventes (no suministrado)

• Para evitar interferencia, separe el sistema wireless de los otros dispositivos electrónicos que utilizan la misma frecuencia radio (banda de 2,4 GHz).
• Colocar el sistema sin hilos a una distancia máxima de aproximadamente 10 m de la unidad de cine en casa.
• Para permitir una ventilación correcta y para mantener un buen flujo de aire alrededor del sistema wireless, colóquelo a al menos 5 cm de distancia a todos los costados.
• No utilice el sistema wireless en un armario metálico o en un estante para libros.
• No intentar conectar ningún otro altavoz envolvente a la unidad de cine en casa.

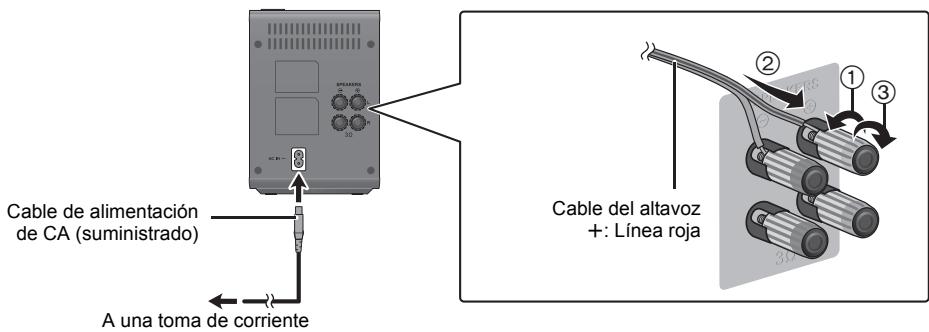

Conexiones

Apague todos los equipos antes de la conexión.

No conecte el cable de corriente de CA hasta haber terminado todas las demás conexiones.

Cable de alimentación de CA (suministrado) A una toma de corriente Cable del altavoz +: Línea roja

Sincronización con la unidad de cine en casa

Remitirse también al manual de uso de la unidad de cine en casa.

Con el mando a distancia de la unidad de cine en casa, realice los siguientes pasos:

1 Encienda la unidad de cine en casa.

- Si no aparece el menú INICIO pulse [HOME].

2 Pulse [OK] para seleccionar "Configuración".

3 Seleccione "Configuración" para que aparezca el menú de instalación.

4 Seleccione "Audio" y pulse [OK].

5 Seleccione "Altavoz" y pulse [OK].

6 Seleccione "Asociar sistema inalámbrico" y pulse [OK].

Siga las instrucciones que aparecen en pantalla para sincronizar el sistema inalámbrico y la unidad de cine en casa.

- El indicador de enlace inalámbrico se ilumina de color verde cuando el sistema inalámbrico y la unidad de cine en casa están conectados de forma inalámbrica.

- También puede realizar esta instalación si selecciona "Ajuste rápido" en el menú de instalación.

Guía para la detección y la solución de problemas

Antes de solicitar un servicio, lleve a cabo las siguientes verificaciones.

Si el problema sigue sin resolverse, consulte a su distribuidor para obtener instrucciones.

El indicador del enlace inalámbrico no se ilumina.

Asegurarse de que el cable de corriente de CA esté conectado correctamente.

No se puede realizar la conexión.

Desconecte y vuelva a conectar el cable de alimentación de CA del sistema inalámbrico y la unidad de cine en casa, y realice la sincronización de nuevo.

No sale ningún sonido del altavoz envolvente.

Compruebe el ajuste de sonido envolvente en el dispositivo de la unidad de cine en casa.

Especificaciones

SALIDA DE ENERGÍA RMS TTL	400 W
	1 kHz, 10% distorsión armónica total
	ENVOLVENTE: 200 W por canal (3 Ω)
Módulo inalámbrico	Rango de frecuencia: 2,4 GHz banda
Alimentación	CA 220 V a 240 V, 50 Hz
Consumo	36 W
Consumo de energía en modo apagado	0,5 W
Dimensiones (An×Al×Prof)	123 mm×176 mm×146 mm
Masa	Aprox. 0,83 kg
Gama de temperatura operativa	0 °C a 40 °C
Gama de humedades de funcionamiento	35% a 80%RH (sin condensación)

Las especificaciones están sujetas a cambios sin previo aviso.

CE 0560

Declaración de Conformidad (DoC)

Por la presente, “Panasonic Corporation” declara que este producto es de conformidad con los requisitos sustanciales y con las disposiciones pertinentes de la Directiva 1999/5/CE. Los usuarios pueden descargar una copia de la declaración de conformidad original (DoC) de los productos R&TTE del servidor DoC: http://www.doc.panasonic.de Contacto con el representante autorizado: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Alemania

Este producto está previsto para el consumidor general. (Categoría 3)

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.
