Typ produktu	Moduł głośnika bezprzewodowego do systemu kina domowego
Marka	Panasonic
Model	SH-FX82E
Wymiary (S × W × G)	123 mm × 176 mm × 146 mm
Waga	Ok. 0,83 kg
Całkowita moc wyjściowa RMS	400 W (1 kHz, 10% THD)
Moc na kanał surround	200 W na kanał (3 Ω)
Pasmo częstotliwości bezprzewodowej	2,4 GHz
Zasilanie	AC 220-240 V, 50 Hz
Pobór mocy	36 W
Pobór mocy w trybie czuwania	0,5 W
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	35% do 80% RH (bez kondensacji)
Akcesoria w zestawie	2 przewody zasilające
Konserwacja i czyszczenie	Miękka, sucha szmatka; nie używać alkoholu, rozpuszczalnika ani benzyny
Bezpieczeństwo	Nie narażać na deszcz, wilgoć, kapanie; nie blokować otworów wentylacyjnych; używać wyłącznie zalecanych akcesoriów
Wskaźnik połączenia bezprzewodowego	Stały zielony (połączony), wolno migający zielony (szukanie), szybko migający zielony (parowanie), stały czerwony (uśpienie)
Odległość działania bezprzewodowego	Ok. 10 m od systemu kina domowego
Kompatybilność	Kompatybilny bezprzewodowy system kina domowego Panasonic
Złącza	2 gniazda głośnikowe (do przewodów głośnikowych niedołączonych), 1 gniazdo AC IN
Przeznaczenie	Użycie domowe w klimacie umiarkowanym

Często zadawane pytania - SH-FX82E PANASONIC

Jak sparować system bezprzewodowy SH-FX82E z moim systemem kina domowego Panasonic?

Włącz system kina domowego i przejdź do menu GŁÓWNY. Wybierz 'Konfiguracja' > 'Ustawienia' > 'Audio' > 'Głośniki' > 'Parowanie systemu bezprzewodowego'. Postępuj zgodnie z instrukcjami na ekranie. Możesz także użyć 'Łatwa konfiguracja' w menu konfiguracji. Wskaźnik połączenia bezprzewodowego zaświeci się na stałe zielono, gdy parowanie się powiedzie.

Co zrobić, jeśli wskaźnik połączenia bezprzewodowego nie świeci?

Upewnij się, że przewód zasilający jest prawidłowo podłączony do systemu bezprzewodowego i gniazdka ściennego. Sprawdź, czy gniazdko jest pod napięciem.

Dlaczego nie słychać dźwięku z mojego głośnika surround?

Sprawdź ustawienia dźwięku surround w systemie kina domowego. Upewnij się, że tryb surround jest włączony, a ustawienia głośników są prawidłowe. Sprawdź również, czy parowanie bezprzewodowe jest aktywne (stały zielony wskaźnik).

Jaki jest pobór mocy SH-FX82E w trybie czuwania?

Pobór mocy w trybie czuwania (wyłączony) wynosi 0,5 W.

Czy mogę używać SH-FX82E z innymi markami systemów kina domowego?

Ten produkt jest przeznaczony wyłącznie do użytku z kompatybilnym bezprzewodowym systemem kina domowego Panasonic. Parowanie za pomocą dedykowanego menu Panasonic nie jest gwarantowane z innymi markami.

Jak wyczyścić moduł bezprzewodowy SH-FX82E?

Użyj miękkiej, suchej szmatki do czyszczenia urządzenia. Nigdy nie używaj alkoholu, rozpuszczalnika do farb ani benzyny. Jeśli używasz szmatki nasączonej chemicznie, najpierw przeczytaj instrukcje na szmatce.

Jaka jest maksymalna odległość między SH-FX82E a systemem kina domowego?

Umieść system bezprzewodowy w odległości około 10 metrów od systemu kina domowego, aby zapewnić niezawodne połączenie. Odłącz go od innych urządzeń korzystających z pasma 2,4 GHz, aby uniknąć zakłóceń.

Co zrobić, jeśli proces parowania nie powiedzie się?

Odłącz przewody zasilające systemu bezprzewodowego i systemu kina domowego, odczekaj kilka sekund, a następnie podłącz je ponownie. Uruchom ponownie procedurę parowania z menu systemu kina domowego.

Czy SH-FX82E jest kompatybilny z napięciem 110 V?

Nie, to urządzenie jest przeznaczone do zasilania AC 220–240 V, 50 Hz. Użycie przy innym napięciu może uszkodzić urządzenie i unieważnić gwarancję.

Gdzie mogę znaleźć deklarację zgodności (DoC) dla tego produktu?

Możesz pobrać oryginalną deklarację zgodności z serwera DoC Panasonic pod adresem http://www.doc.panasonic.de.

INSTRUKCJA OBSŁUGI SH-FX82E PANASONIC

System bezprzewodowy

Návod k obsluze

Bezdrátový systém

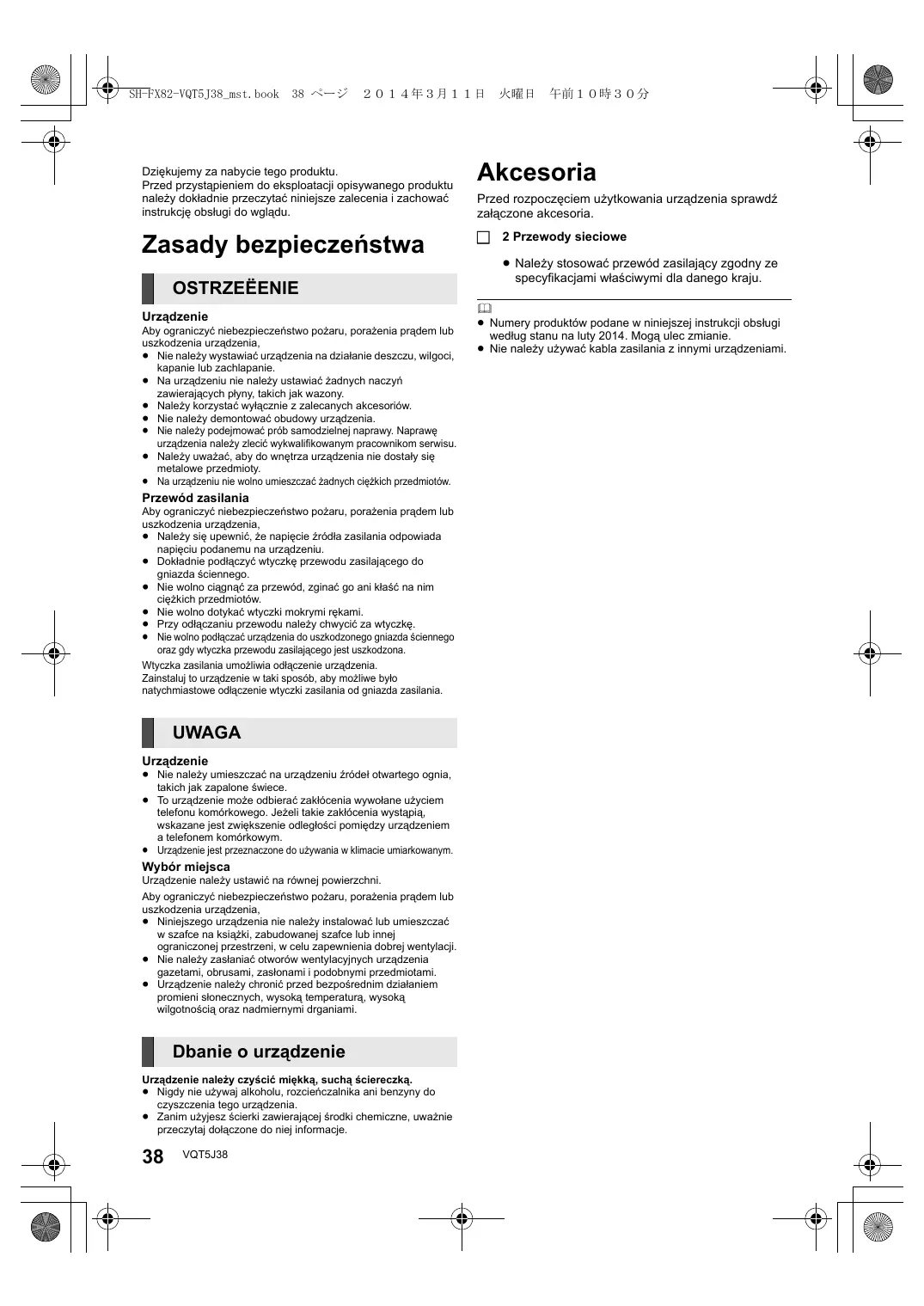

Dziękujemy za nabycie tego produktu.

Przed przystąpieniem do eksploatacji opisywanego produktu należy dokładnie przeczytać niniejsze zalecenia i zachować instrukcję obsługi do wglądu.

Zasady bezpieczeństwa

OSTRZEËENIE

Urządzenie

Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,

• Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie.
• Na urządzeniu nie należy ustawiać żadnych naczyń zawierających płyny, takich jak wazony.
• Należy korzystać wyłącznie z zalecanych akcesoriów.
• Nie należy demontować obudowy urządzenia.
• Nie należy podejmować prób samodzielnej naprawy. Naprawę urządzenia należy zlecić wykwalifikowanym pracownikom serwisu.
• Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty.
• Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów.

Przewód zasilania

Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,

• Należy się upewnić, że napięcie źródła zasilania odpowiada napięciu podanemu na urządzeniu.
• Dokładnie podłączyć wtyczkę przewodu zasilającego do gniazda ściennego.
• Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów.
• Nie wolno dotykać wtyczki mokrymi rękami.
• Przy odłączaniu przewodu należy chwycić za wtyczkę.
• Nie wolno podłączać urządzenia do uszkodzonego gniazda ściennego oraz gdy wtyczka przewodu zasilającego jest uszkodzona.

Wtyczka zasilania umożliwia odłączenie urządzenia.

Zainstaluj to urządzenie w taki sposób, aby możliwe było natychmiastowe odłączenie wtyczki zasilania od gniazda zasilania.

UWAGA

Urządzenie

• Nie należy umieszczać na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
• To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.
• Urządzenie jest przeznaczone do używania w klimacie umiarkowanym.

Wybór miejsca

Urządzenie należy ustawić na równej powierzchni.

Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,

• Niniejszego urządzenia nie należy instalować lub umieszczać w szafce na książki, zabudowanej szafce lub innej ograniczonej przestrzeni, w celu zapewnienia dobrej wentylacji.
• Nie należy zasłaniać otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi przedmiotami.
• Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, wysoką temperatura, wysoką wilgotnością oraz nadmiernymi drganiami.

Dbanie o urządzenie

Urządzenie należy czyścić miękką, suchą ściereczką.

• Nigdy nie używaj alkoholu, rozcieńczalnika ani benzyny do czyszczenia tego urządzenia.
• Zanim użyjesz ścierki zawierającej środki chemiczne, uważnie przeczytaj dołączone do niej informacje.

Akcesoria

Przed rozpoczęciem użytkowania urządzenia sprawdź załączone akcesoria.

□ 2 Przewody sieciowe

- Należy stosować przewód zasilający zgodny ze specyfikacjami właściwymi dla danego kraju.

[Non-Text]

• Numery produktów podane w niniejszej instrukcji obsługi według stanu na luty 2014. Mogą ulec zmianie.
• Nie należy używać kabla zasilania z innymi urządzeniami.

Przewodnik po funkcjach sterowania

Góra 1 2

Tyt Speaker 3 4 AC No.~

1 Kontrolka łącza bezprzewodowego

Zielone świeci: Łącze bezprzewodowe jest aktywne.

miga (powoli): Tryb wyszukiwania

miga (szybko): Tryb parowania

Czerwone świeci: Tryb uśpienia

2 Włącz parowanie

3 Gniazda głośników

4 Złącze AC IN

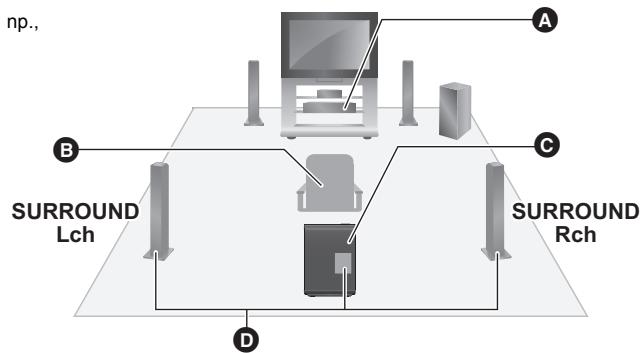

Schemat ustawienia układu bezprzewodowego

np., A B SURROUND Lch C SURROUND Rch D

A Zestaw kina domowego
B Pozycja siedzącego
© System bezprzewodowy
D Kable głośników surround (brak w zestawie)

• Aby uniknąć zakłóceń, oddalić system bezprzewodowy od innych urządzeń elektronicznych, które korzystają z tej samej częstotliwości radiowej (pasmo 2,4 GHz).
• Ustaw system bezprzewodowy na odległości około 10 m od zestawu kina domowego.
• Aby zapewnić właściwą wentylację i zachować odpowiedni przepływ powietrza wokół systemu bezprzewodowego, umieść go tak, aby pozostawić ze wszystkich stron przynajmniej 5 cm przestrzeni.
• Nie umieszczać systemu bezprzewodowego w metalowej szafce ani na półce.
• Nie próbuj podłączać żadnych dodatkowych głośników surround do zestawu kina domowego.

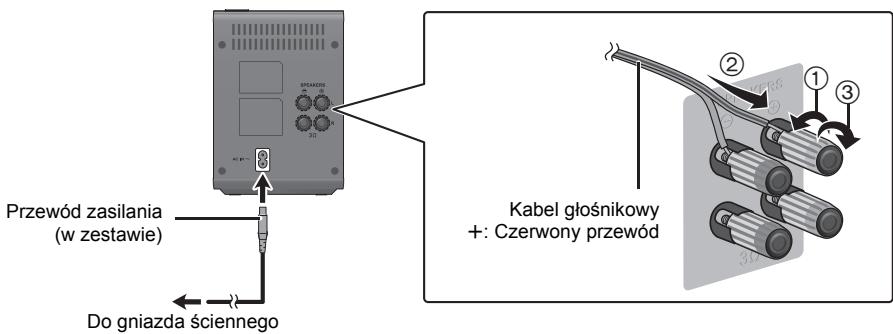

Połączenia

Wyłącz wszystkie urządzenia przed wykonaniem podłączenia.

Nie włączaj przewodu sieciowego, zanim wszystkie inne podłączenia nie są w pełni wykonane.

Przewód zasilania (w zestawie) Do gniazda ściennego Kabel głośnikowy +: Czerwony przewód

Parowanie z urządzeniem kina domowego

Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji.

Używając pilota zdalnego sterowania urządzenia kina domowego, wykonaj następujące kroki:

1 Włącz urządzenie kina domowego.

- Jeśli ekran HOME nie jest wyświetlany, naciśnij [HOME].

2 Naciśnij [OK], aby wybrać "Ustawienia".

3 Wybierz "Ustawienia", aby wyświetlić menu Ustawienia.

4 Wybierz "Dźwięk" i naciśnij [OK].

5 Wybierz "Głośnik" i naciśnij [OK].

6 Wybierz “Parowanie zestawu bezprzewodowego” i naciśnij [OK].

Postępuj zgodnie z instrukcjami na ekranie, aby sparować system bezprzewodowy z urządzeniem kina domowego.

- Kontrolka łącza bezprzewodowego świeci na zielono, kiedy system bezprzewodowy i urządzenie kina domowego są połączone bezprzewodowo.

- Tę konfigurację można również przeprowadzić, wybierając "Łatwe ustawienie" w menu Ustawienia.

Przewodnik poszukiwania niesprawności

Przed zwróceniem się do serwisu należy wykonać poniższe kontrole.

Gdy problem nie zostanie rozwiązany, skonsultuj się ze sprzedawcą.

Kontrolka łącza bezprzewodowego nie świeci się.

Upewnij się, że przewód sieciowy jest podłączony prawidłowo.

Nie można przeprowadzić parowania.

Rozłącz i podłącz przewód zasilania systemu bezprzewodowego i urządzenia kina domowego. Ponownie sparuj urządzenia.

Brak dźwięku z głośnika surround.

Sprawdź ustawienie dźwięku przestrzennego na zestawu kina domowego.

Dane techniczne

MOC WYJŚCIOWA RMS TTL	400 W
	1 kHz, 10% całkowitego zniekształcenia harmonicznego
	PRZESTRZENNEGO: 200 W na kanał (3 Ω)
Moduł bezprzewodowy	Zakres częstotliwości: Pasmo 2,4 GHz
Zasilanie	AC 220 V do 240 V, 50 Hz
Pobór mocy	36 W
Zużycie energii w trybie wyłączenia	0,5 W
Wymiary (szer.×wys.×głęb.)	123 mm×176 mm×146 mm
Masa	Około 0,83 kg
Zakres temperatury roboczej	0 °C do 40 °C
Dopuszczalna wilgotność podczas pracy	35% do 80% RH (bez kondensacji)

Dane techniczne mogą się zmienić bez uprzedzenia.

CE 0560

Deklaracja Zgodności (DoC)

Niniejszym, “Panasonic Corporation” deklaruje, iż niniejszy produkt jest zgodny z zasadniczymi wymogami i innymi odnośnymi postanowieniami Dyrektywy 1999/5/WE.

Klienci mogą skopiować oryginał Deklaracji Zgodności (DoC) dla naszych produktów radiowych i końcowych urządzeń teletransmisyjnych (R&TTE) z naszego serwera DoC: http://www.doc.panasonic.de

Kontakt z autoryzowanym przedstawicielem:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Niemcy

Niniejszy produkt jest przeznaczony dla ogółu klientów. (Kategoria 3)

Pozbywanie się zużytych urządzeń elektrycznych i elektronicznych.

Dotyczy wyłącznie obszaru Unii Europejskiej oraz krajów posiadających systemy zbiórki i recyklingu.

Niniejszy symbol umieszczony na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznacza, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych z innymi odpadami domowymi/komunalnymi.

W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego.

Poprzez prawidłowe pozbywanie się zużytych urządzeń elektrycznych i elektronicznych pomagasz oszczędzać cenne zasoby naturalne oraz zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz na stan środowiska naturalnego.

W celu uzyskania informacji o zbiórce oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych prosimy o kontakt z władzami lokalnymi.

Za niewłaściwe pozbywanie się tych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.
