Produkttyp	Drahtloser Lautsprechermodul für Heimkino-System
Marke	Panasonic
Modell	SH-FX82E
Abmessungen (L × H × T)	123 mm × 176 mm × 146 mm
Gewicht	ca. 0,83 kg
Gesamt-RMS-Ausgangsleistung	400 W (1 kHz, 10% THD)
Leistung pro Surround-Kanal	200 W pro Kanal (3 Ω)
Drahtlos-Frequenzband	2,4 GHz
Stromversorgung	AC 220-240 V, 50 Hz
Stromverbrauch	36 W
Stromverbrauch im Bereitschaftsmodus	0,5 W
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	35% bis 80% RH (ohne Kondensation)
Mitgeliefertes Zubehör	2 Netzkabel
Wartung und Reinigung	Weiches, trockenes Tuch; keinen Alkohol, Verdünner oder Benzin verwenden
Sicherheit	Nicht Regen, Feuchtigkeit oder Tropfwasser aussetzen; Lüftungsöffnungen nicht blockieren; nur empfohlenes Zubehör verwenden
Drahtlosverbindungsanzeige	Grün dauerhaft (verbunden), grün langsam blinkend (Suche), grün schnell blinkend (Pairing), rot dauerhaft (Ruhezustand)
Drahtlos-Reichweite	ca. 10 m vom Heimkino-System
Kompatibilität	Kompatibles drahtloses Panasonic Heimkino-System
Anschlüsse	2 Lautsprecheranschlüsse (für nicht mitgelieferte Lautsprecherkabel), 1 AC-IN-Anschluss
Verwendungszweck	Haushaltsnutzung in gemäßigtem Klima

Häufig gestellte Fragen - SH-FX82E PANASONIC

Wie koppele ich das drahtlose System SH-FX82E mit meinem Panasonic Heimkino-System?

Schalten Sie Ihr Heimkino-System ein und gehen Sie zum STARTSEITE-Menü. Wählen Sie 'Einrichtung' > 'Einstellungen' > 'Audio' > 'Lautsprecher' > 'Drahtlose Systemkopplung'. Folgen Sie den Anweisungen auf dem Bildschirm. Sie können auch 'Schnelleinstellung' im Einrichtungsmenü verwenden. Die Drahtlosverbindungsanzeige leuchtet dauerhaft grün, wenn die Kopplung erfolgreich ist.

Was tun, wenn die Drahtlosverbindungsanzeige nicht leuchtet?

Stellen Sie sicher, dass das Netzkabel ordnungsgemäß am drahtlosen System und an der Steckdose angeschlossen ist. Überprüfen Sie, ob die Steckdose unter Spannung steht.

Warum kommt kein Ton aus meinem Surround-Lautsprecher?

Überprüfen Sie die Surround-Sound-Konfiguration auf Ihrem Heimkino-System. Stellen Sie sicher, dass der Surround-Modus aktiviert ist und die Lautsprechereinstellungen korrekt sind. Überprüfen Sie auch, ob die drahtlose Kopplung aktiv ist (grüne Daueranzeige).

Wie hoch ist der Stromverbrauch des SH-FX82E im Standby?

Der Stromverbrauch im Standby-Modus (ausgeschaltet) beträgt 0,5 W.

Kann ich das SH-FX82E mit anderen Marken von Heimkino-Systemen verwenden?

Dieses Produkt ist für die ausschließliche Verwendung mit einem kompatiblen drahtlosen Panasonic Heimkino-System ausgelegt. Die Kopplung über das spezifische Panasonic-Menü ist mit anderen Marken nicht garantiert.

Wie reinige ich das drahtlose Modul SH-FX82E?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie niemals Alkohol, Farbverdünner oder Benzin. Wenn Sie ein chemisch behandeltes Tuch verwenden, lesen Sie zuerst die Anweisungen des Tuches.

Wie groß ist die maximale Entfernung zwischen dem SH-FX82E und dem Heimkino-System?

Platzieren Sie das drahtlose System etwa 10 Meter vom Heimkino-System entfernt, um eine zuverlässige Verbindung zu gewährleisten. Halten Sie es von anderen Geräten fern, die das 2,4-GHz-Band nutzen, um Störungen zu vermeiden.

Was tun, wenn der Kopplungsvorgang fehlschlägt?

Trennen Sie die Netzkabel des drahtlosen Systems und des Heimkino-Systems, warten Sie einige Sekunden und schließen Sie sie wieder an. Starten Sie den Kopplungsvorgang erneut über das Menü des Heimkino-Systems.

Ist das SH-FX82E mit einer Spannung von 110 V kompatibel?

Nein, dieses Gerät ist für eine AC-Stromversorgung von 220 V bis 240 V, 50 Hz ausgelegt. Die Verwendung unter einer anderen Spannung kann das Gerät beschädigen und die Garantie erlöschen lassen.

Wo finde ich die Konformitätserklärung (DoC) für dieses Produkt?

Sie können die originale Konformitätserklärung auf dem Panasonic DoC-Server unter http://www.doc.panasonic.de herunterladen.

BEDIENUNGSANLEITUNG SH-FX82E PANASONIC

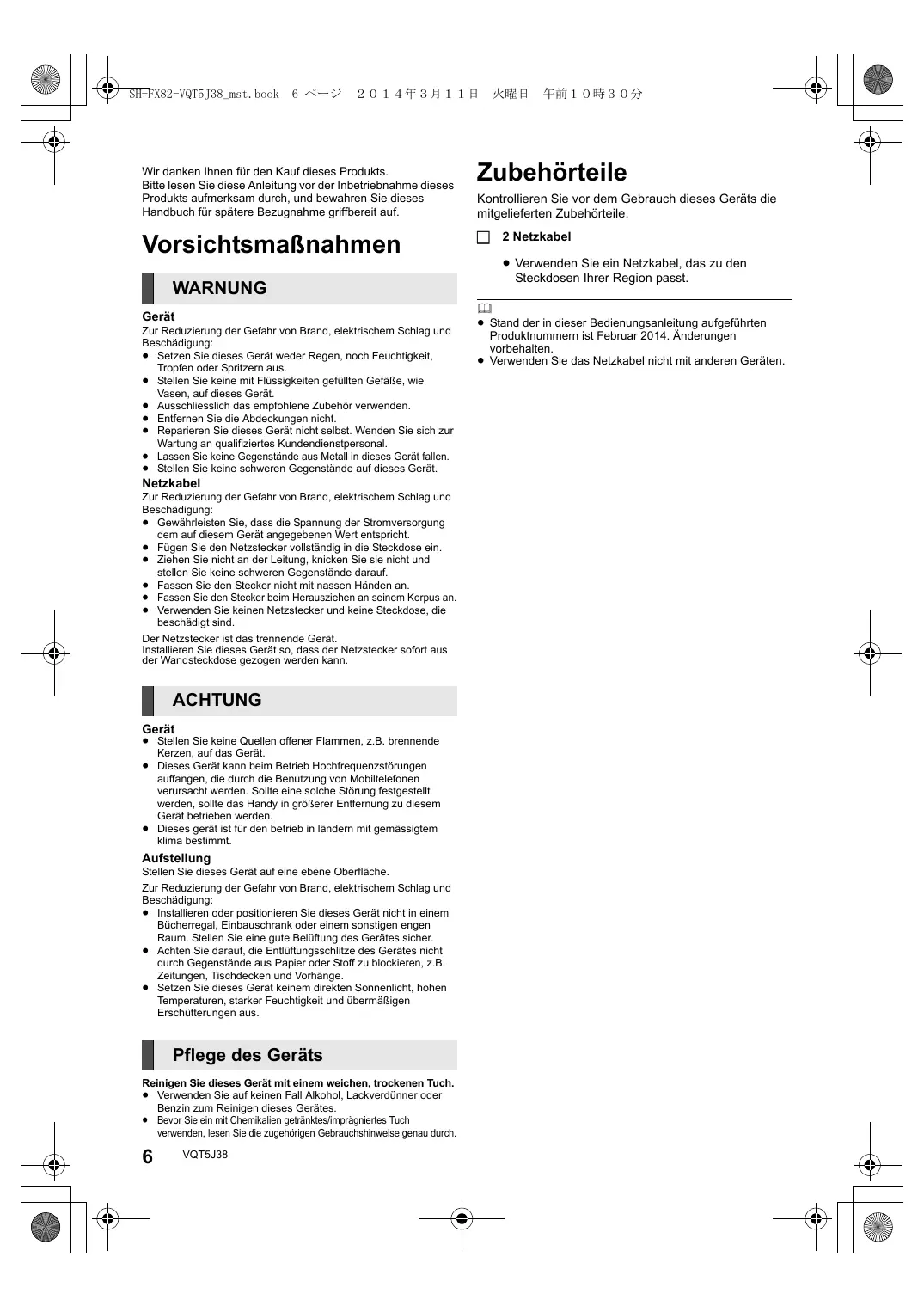

Wir danken Ihnen für den Kauf dieses Produkts.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Vorsichtsmaßnahmen

WARNUNG

Gerät

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Ausschliesslich das empfohlene Zubehör verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.

Netzkabel

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.
• Fügen Sie den Netzstecker vollständig in die Steckdose ein.
• Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
• Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

Der Netzstecker ist das trennende Gerät.

Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses gerät ist für den betrieb in ländern mit gemässigtem klima bestimmt.

Aufstellung

Stellen Sie dieses Gerät auf eine ebene Oberfläche.

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
• Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Pflege des Geräts

Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Gerätes.
• Bevor Sie ein mit Chemikalien getränktes/imprägniertes Tuch verwenden, lesen Sie die zugehörigen Gebrauchshinweise genau durch.

Zubehörteile

Kontrollieren Sie vor dem Gebrauch dieses Geräts die mitgelieferten Zubehörteile.

2 Netzkabel

- Verwenden Sie ein Netzkabel, das zu den Steckdosen Ihrer Region passt.

• Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Februar 2014. Änderungen vorbehalten.
• Verwenden Sie das Netzkabel nicht mit anderen Geräten.

Benutzung der Bedienelemente

Oberseite

1 Wireless Link-Anzeige

Grüne Anzeige: Wireless Link ist aktiviert.

Langsames

Blinken: Suchlaufmodus

Schnelles

Blinken: Kopplungsmodus

Rote Anzeige: Sleep-Modus

2 Kopplung aktivieren

3 Lautsprecheranschlüsse

4 AC IN-Anschluss

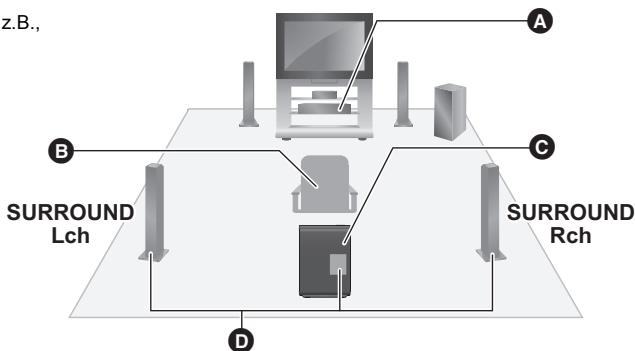

Aufstellungsplan des kabellosen Lautsprechersystems

z.B., A B SURROUND Lch C SURROUND Rch D

A Heimkinogerät
B Sitzposition
© Wireless-System
D Kabel der Surround-Lautsprecher (nicht beiliegend)

• Um Interferenzen zu vermeiden, halten Sie das Wireless-System von anderen elektronischen Geräten, die dieselbe Radiofrequenz (2,4 GHz Band) nutzen, fern.
• Stellen Sie das kabellose Lautsprechersystem im Radius von 10 m vom Heimkinogerät auf.
• Um eine ausreichende Lüftung und eine gute Luftzirkulation um das Wireless-System herum zu ermöglichen, stellen Sie es mit einem Abstand von mindestens 5 cm auf allen Seiten auf.
• Verwenden Sie das Wireless-System nicht in einem Metallschrank oder Bücherregal.
• Versuchen Sie nicht, zusätzliche Surround-Lautsprecher an das Heimkinogerät anzuschließen.

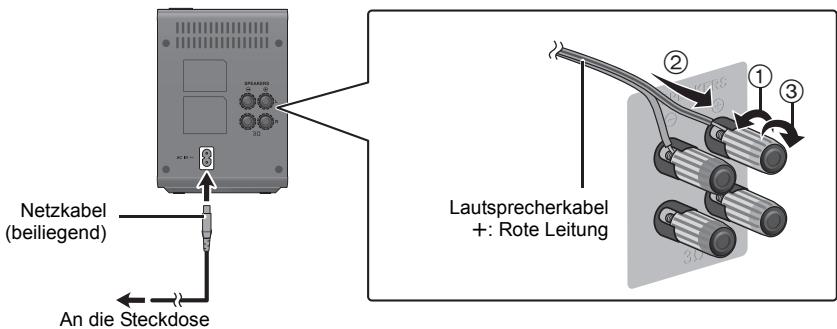

Anschlüsse

Schalten Sie das gesamte Gerät vor dem Anschließen aus.

Schließen Sie die nicht Stromversorgung an, bis alle anderen Anschlussarbeiten abgeschlossen worden sind.

Netzkabel (beiliegend) An die Steckdose Lautsprecherkabel +: Rote Leitung

Kopplung mit dem Heimkinogerät

Nehmen Sie auch auf die Betriebsanleitung Ihres Heimkinogerät Bezug.

Führen Sie mit der Fernbedienung des Heimkinogeräts die folgenden Schritte aus:

1 Schalten Sie Ihr Heimkinogerät ein.

- Wenn das HOME-Menü nicht angezeigt wird, drücken Sie [HOME].

2 Wählen Sie mit [OK] die Option "Setup"
3 Wählen Sie "Einstellungen" aus, um das Setupmenü anzuzeigen.
4 Wählen Sie "Audio" und drücken Sie [OK].
5 Wählen Sie "Lautsprecher" und drücken Sie [OK].
6 Wählen Sie "Drahtloses System - Paaren" und drücken Sie [OK].

Folgen Sie den Anweisungen auf dem Bildschirm, um das Wireless-System und das Heimkinogerät zu koppeln.

- Die Wireless Link-Anzeige leuchtet grün, wenn das Wireless-System und das Heimkinogerät über eine Wireless-Verbindung verfügen.

- Diese Einstellung können Sie auch mithilfe von "Grundeinstellung" im Setupmenü vornehmen.

Anleitung zur Fehlersuche und -behebung

Nehmen Sie, bevor Sie sich an den Kundendienst wenden, folgende Kontrollen vor. Wenden Sie sich, wenn das Problem nicht behoben werden kann, an Ihren Händler.

Die Wireless Link-Anzeige leuchtet nicht.

Stellen Sie sicher, dass das Netzkabel ordnungsgemäß angeschlossen ist.

Die Kopplung kann nicht ausgeführt werden.

Stecken Sie das Netzkabel des Wireless-Systems und das Netzkabel des Heimkinogeräts aus und wieder ein. Führen Sie die Kopplung erneut durch.

Aus dem Surround-Lautsprecher kommt kein Ton.

Kontrollieren Sie die Surround Sound Einstellungen am Heimkinogerät.

Technische Daten

RMS TTL-AUSGANGSLEISTUNG	400 W
	1 kHz, 10% totale harmonische Verzerrung
	SURROUND: 200 W pro Kanal (3 Ω)
Wireless-Modul	Frequenzbereich: 2,4 GHz-Band
Stromversorgung	Netzstrom 220 V bis 240 V, 50 Hz
Leistungsaufnahme	36 W
Stromverbrauch in ausgeschaltetem Zustand	0,5 W
Abmessungen (B×H×T)	123 mm×176 mm×146 mm
Gewicht	Etwa 0,83 kg
Betriebstemperatur bereich	0 °C bis 40 °C
Betriebsfeuchtigkeits bereich	35% bis 80% rel. Luftfeuchtigkeit (keine Betauung)

Die technischen Daten können jederzeit ohne Ankündigung geändert werden.

CE 0560

Konformitätserklärung (DoC)

Hiermit erklärt "Panasonic Corporation", dass dieses Produkt die grundlegenden Anforderungen sowie die anderen

relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt.

Kunden können eine Kopie der Original-DoC unserer

R&TTE-konformen Geräte von unserem DoC-Server herunterladen:

http://www.doc.panasonic.de

Wenden Sie sich an einen zugelassenen Vertragshändler:

Panasonic Marketing Europe GmbH, Panasonic Testing

Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Dieses Produkt ist für allgemeine Verbraucher bestimmt. (Kategorie 3)
