Type de produit	Portique de lavage pour véhicules (bus, camions, semi-remorques)
Marque	Kärcher
Modèle	RBS 6014
Hauteur de l'installation	4370 mm
Hauteur de lavage	4205 mm
Largeur de l'installation	1700 mm
Poids	240 kg
Alimentation électrique	400 V / 230 V / 240 V, 3~ ou 1~, 50/60 Hz selon version
Puissance absorbée	1,1 kW
Type de protection	IP54 / IP45
Pression d'alimentation en eau	0,3 à 0,6 MPa (3 à 6 bar)
Consommation d'eau	80 l/min
Température max. de l'eau	30 °C
Niveau de pression acoustique (L_pA)	65 dB(A)
Valeur totale d'oscillation des bras	< 2,5 m/s²
Fonction principale	Lavage à la brosse des faces latérales des véhicules
Pompe de dosage	Intégrée (selon version) pour détergent, réglage 0-5 l/h
Sécurité	Arrêt d'urgence, interrupteurs de sécurité brosse
Entretien courant	Graissage mensuel des paliers et chaîne, contrôle visuel des brosses et buses
Pièces de rechange	Brosses, segments de tapis, paliers, vannes, etc. – uniquement pièces d'origine Kärcher
Garantie	Selon conditions du distributeur local

FOIRE AUX QUESTIONS - RBS 6014 Kärcher

Quel type de véhicule peut-on laver avec le Kärcher RBS 6014 ?

Le RBS 6014 est conçu pour le lavage à la brosse de bus, transporters, camions, camions avec remorque et semi-remorques. Les parois latérales doivent être droites et lisses, avec une inclinaison inférieure à 10°.

Quelles sont les précautions de sécurité essentielles ?

Avant toute utilisation, lisez le manuel. L'installation ne doit être exploitée que par du personnel formé et âgé d'au moins 18 ans. En cas d'urgence, relâchez l'interrupteur de sécurité brosse. Ne jamais diriger un jet d'eau sur des parties électriques. Portez des équipements de protection appropriés lors de la manipulation de détergents.

Comment installer correctement la protection contre les éclaboussures ?

Fixez les profilés en équerre sur le bâti à l'aide des rivets fournis. La partie bombée des bandes de protection doit être dirigée à l'opposé de la brosse. Enfoncez les rivets dans le profilé, la protection et le tube carré, puis enfoncez la cheville au marteau.

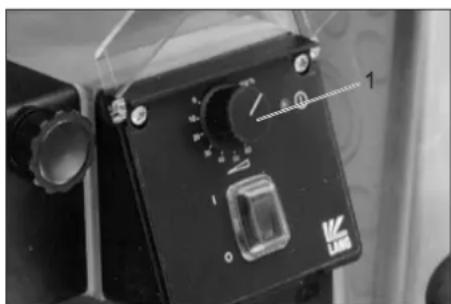

Comment régler la pompe de dosage du détergent ?

Tournez le bouton rotatif pendant que la pompe fonctionne. Le pourcentage affiché correspond à la puissance maxi de la pompe (ex. 100 % = 80 ml/min). Pour les versions sans pompe de dosage, un kit de montage est disponible en accessoire.

Quelle est la procédure de lavage recommandée ?

Stationnez le véhicule au centre, réglez l'inclinaison avec la manivelle, ouvrez la vanne d'arrêt du tube buse, mettez sous tension, activez la pompe de dosage, puis tirez l'installation le long du véhicule en maintenant l'interrupteur de sécurité brosse. Pour un résultat optimal, les rouleaux d'écartement doivent effleurer le véhicule.

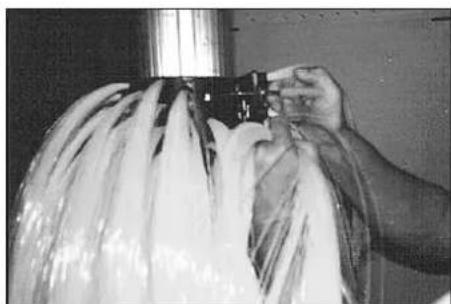

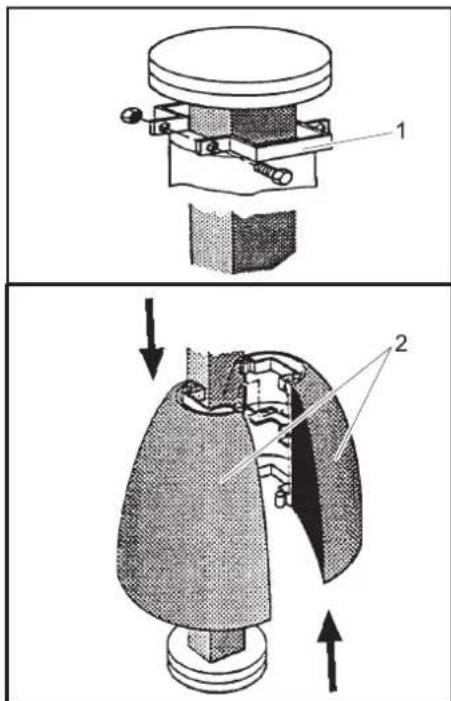

Comment entretenir les brosses ?

Vérifiez trimestriellement l'assise des segments et les agrafes finales. Le diamètre de la brosse doit être supérieur à 870 mm. Pour remplacer une brosse, démontez les demi-coques par paires en les décalant de 90°, puis montez les nouvelles en respectant l'orientation des touffes.

Que faire en cas de gel ?

Protégez les parties aquifères du gel. Coupez l'alimentation en eau, purgez à l'air comprimé, puis faites tourner la brosse pour éjecter l'eau résiduelle. L'installation ne doit pas être utilisée par température ambiante inférieure à +3 °C.

Comment transporter et stocker l'installation ?

Pour le transport, retirez les rouleaux d'écartement, basculez l'installation du côté brosse avec une aide, puis poussez-la sur le plat de chargement. Pour le stockage, freinez les roulettes et protégez l'installation contre le renversement (vent).

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Kärcher. Une sélection des pièces les plus courantes figure à la fin du mode d'emploi. Pour plus d'informations, consultez le menu Service sur www.kaercher.com.

Quels détergents sont autorisés ?

N'utilisez que des détergents homologués par Kärcher, comme le RM 811. Les produits inflammables, explosifs ou contenant des solvants (essence, acétone, acides non dilués) sont interdits. Respectez les fiches de sécurité des produits.

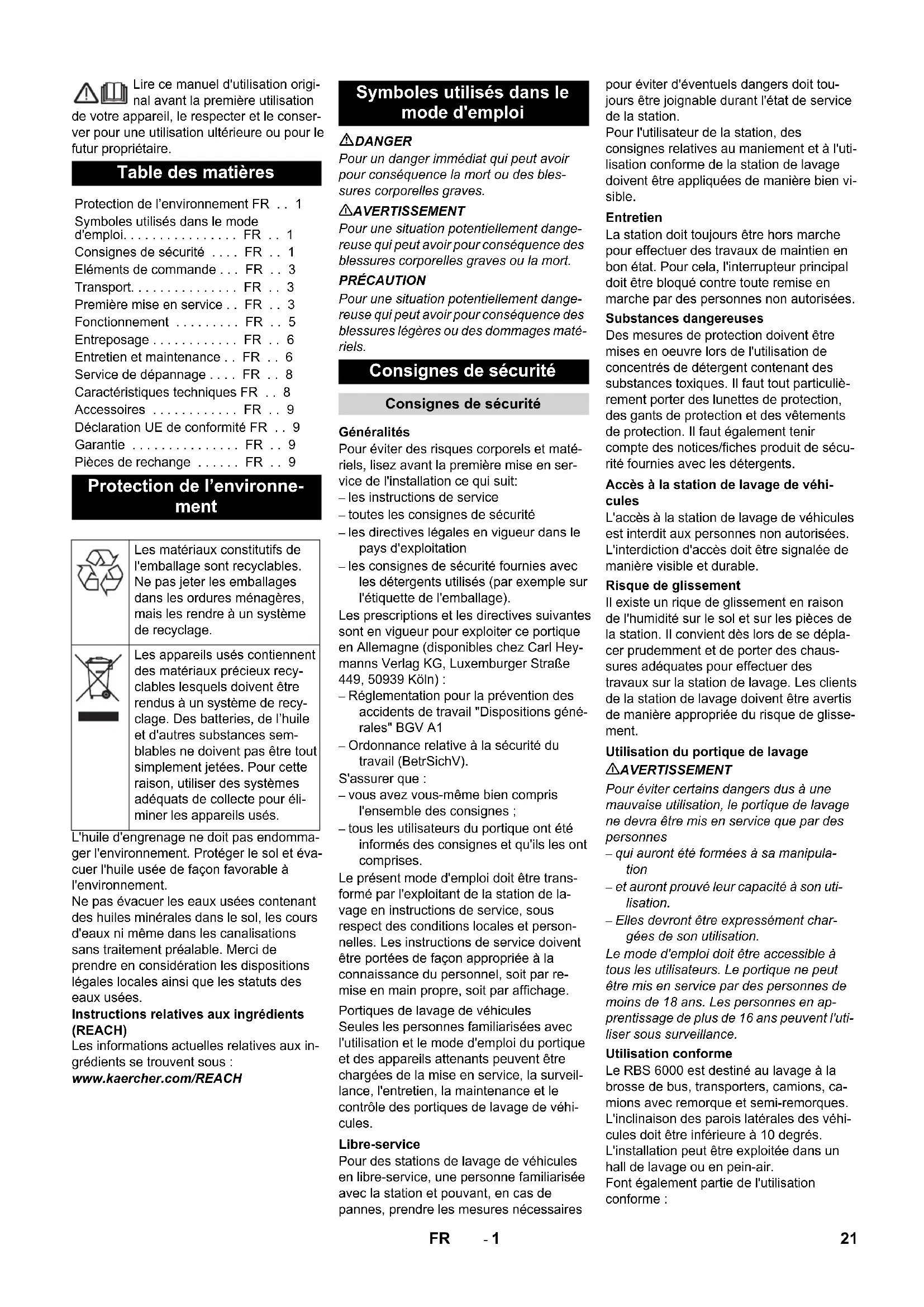

MODE D'EMPLOI RBS 6014 Kärcher

Lire ce manuel d'utilisation original avant la première utilisation de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.

Table des matières

Protection de l'environnement FR .. 1

Symboles utilisés dans le mode d'emploi. FR . 1

Consignes de sécurité .... FR .. 1

Éléments de commande ... FR .. 3

Transport..... FR .. 3

Première mise en service .. FR .. 3

Fonctionnement ..... FR .. 5

Entreposage ..... FR .. 6

Entretien et maintenance .. FR .. 6

Service de dépannage .... FR .. 8

Caractéristiques techniques FR .. 8

Accessoires ..... FR .. 9

Déclaration UE de conformité FR .. 9

Garantie FR .. 9

Pièces de rechange ..... FR .. 9

Protection de l'environnement

	Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les rendre à un système de recyclage.
	Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être rendus à un système de recyclage. Des batteries, de l'huile et d'autres substances semblables ne doivent pas être tout simplement jetées. Pour cette raison, utiliser des systèmes adéquats de collecte pour éliminer les appareils usés.

L'huile d'engrenage ne doit pas endommager l'environnement. Protéger le sol et évacuer l'huile usée de façon favorable à l'environnement.

Ne pas évacuer les eaux usées contenant des huiles minérales dans le sol, les cours d'eaux ni même dans les canalisations sans traitement préalable. Merci de prendre en considération les dispositions légales locales ainsi que les statuts des eaux usées.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Symboles utilisés dans le mode d'emploi

DANGER

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

⚠️ AVERTISSEMENT

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

PRÉCAUTION

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Consignes de sécurité

Consignes de sécurité

Généralités

Pour éviter des risques corporels et matériels, lisez avant la première mise en service de l'installation ce qui suit:

– les instructions de service
– toutes les consignes de sécurité
– les directives légales en vigueur dans le pays d'exploitation
- les consignes de sécurité fournies avec les détergents utilisés (par exemple sur l'étiquette de l'emballage).

Les prescriptions et les directives suivantes sont en vigueur pour exploiter ce portique en Allemagne (disponibles chez Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

– Réglementation pour la prévention des accidents de travail "Dispositions générales" BGV A1

- Ordonnance relative à la sécurité du travail (BetrSichV).

S'assurer que :

– vous avez vous-même bien compris l'ensemble des consignes ;
– tous les utilisateurs du portique ont été informés des consignes et qu'ils les ont comprises.

Le présent mode d'emploi doit être transformé par l'exploitant de la station de lavage en instructions de service, sous respect des conditions locales et personnelles. Les instructions de service doivent être portées de façon appropriée à la connaissance du personnel, soit par remise en main propre, soit par affichage.

Portiques de lavage de véhicules Seules les personnes familiarisées avec l'utilisation et le mode d'emploi du portique et des appareils attenants peuvent être chargées de la mise en service, la surveillance, l'entretien, la maintenance et le contrôle des portiques de lavage de véhicules.

Libre-service

Pour des stations de lavage de véhicules en libre-service, une personne familiarisée avec la station et pouvant, en cas de pannes, prendre les mesures nécessaires pour éviter d'éventuels dangers doit toujours être joignable durant l'état de service de la station.

Pour l'utilisateur de la station, des consignes relatives au maniement et à l'utilisation conforme de la station de lavage doivent être appliquées de manière bien visible.

Entretien

La station doit toujours être hors marche pour effectuer des travaux de maintien en bon état. Pour cela, l'interrupteur principal doit être bloqué contre toute remise en marche par des personnes non autorisées.

Substances dangereuses

Des mesures de protection doivent être mises en oeuvre lors de l'utilisation de concentrés de détergent contenant des substances toxiques. Il faut tout particulièrement porter des lunettes de protection, des gants de protection et des vêtements de protection. Il faut également tenir compte des notices/fiches produit de sécurité fournies avec les détergents.

Accès à la station de lavage de véhicules

L'accès à la station de lavage de véhicules est interdit aux personnes non autorisées. L'interdiction d'accès doit être signalée de manière visible et durable.

Risque de glissement

Il existe un rique de glissement en raison de l'humidité sur le sol et sur les pièces de la station. Il convient dès lors de se déplacer prudemment et de porter des chaussures adéquates pour effectuer des travaux sur la station de lavage. Les clients de la station de lavage doivent être avertis de manière appropriée du risque de glissement.

Utilisation du portique de lavage ⚠AVERTISSEMENT

Pour éviter certains dangers dus à une mauvaise utilisation, le portique de lavage ne devra être mis en service que par des personnes

• qui auront été formées à sa manipulation
• et auront prouvé leur capacité à son utilisation.
• Elles devront être expressément chargées de son utilisation.

Le mode d'emploi doit être accessible à tous les utilisateurs. Le portique ne peut être mis en service par des personnes de moins de 18 ans. Les personnes en apprentissage de plus de 16 ans peuvent l'utiliser sous surveillance.

Utilisation conforme

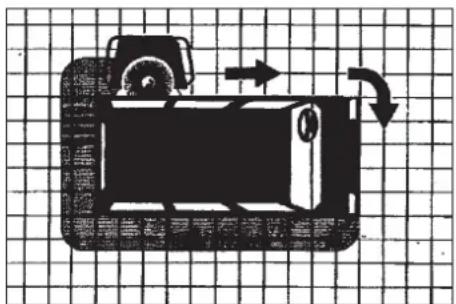

Le RBS 6000 est destiné au lavage à la brosse de bus, transporters, camions, camions avec remorque et semi-remorques. L'inclinaison des parois latérales des véhicules doit être inférieure à 10 degrés. L'installation peut être exploitée dans un hall de lavage ou en pein-air.

Font également partie de l'utilisation conforme :

– le respect de toutes les consignes figurant dans le présent manuel d'instructions et
– le respect des consignes d'inspection et de maintenance.

PRÉCAUTION

Risque de corrosion accru du fait de l'utilisation de détergents inappropriés.

Les détergents suivants ne doivent pas être traités par l'installation :

– Les détergents qui sont destinés au nettoyage du hall de lavage.
– Les détergents qui sont destinés au nettoyage extérieur de l'installation de lavage.
- Les détergents qui sont apportés sur le véhicule par un appareil séparé (par ex. les détergents pour les jantes).
- Les produits pour le retraitement des eaux.

N'utiliser que les détergents homologués par KÄRCHER.

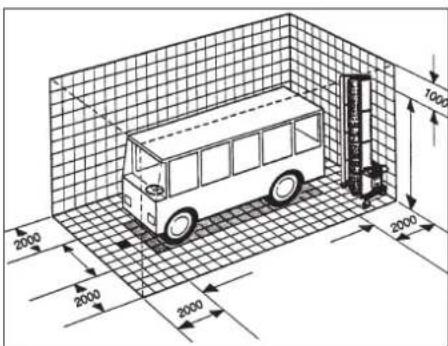

Poste de travail

L'installation est retenue des deux mains au niveau de la poignée et tirée le long du véhicule. Le contacteur de sécurité brosse correspondant doit être alors actionné d'une main.

Utilisation non conforme

PRÉCAUTION

Risque d'endommagement ! Le RBS 6000 ne convient qu'au nettoyage de véhicules avec des parois latérales droites et lisses, dont l'inclinaison est inférieure à 10°.

L'exploitant de l'installation engage sa responsabilité en cas de dommages découlant d'une utilisation incorrecte, dus en particulier au nettoyage de véhicules non décrits dans le présent mode d'emploi.

Sources de dangers

Dangers généraux

⚠️DANGER

Risque de blessure des yeux par l'échappement d'air comprimé. Les pneumatiques du portique de lavage restent sous haute pression, même après avoir éteint l'installation par l'interrupteur principal ou par le bouton d'arrêt d'urgence.

Danger de blessures dues à des projectiles! Des projectiles peuvent être la cause de blessures à des personnes ou des animaux. C'est la raison pour laquelle on ne doit laisser traîner aucun objet sur le sol.

Risque d'explosion

DANGER

Risque d'explosion ! L'installation ne peut être exploité prêt des locaux, où il y a un risque d'explosion, sauf des installation qui sont prévu et marqué pour cela. Les détergent utilisés ne peuvent être explosifs ni très inflammable et il est interdit d'utiliser des substanceoxiques comme p.ex.;

• Essence
• Fuel ou gaseole
• Solvant
• liquides qui conteint du solvant

- acides non diluées

- acétone

Em cas d'incertidue, demander le fabricant.

Troubles auditifs

Les bruits émis par l'installation ne représentent aucun danger. Toutefois, si des corps/des pièces amplifiant les sons sont arrosés, un danger dû au niveau sonore ne peut être exclu. Dans ce cas, porter un casque de protection acoustique.

Dangers électriques

DANGER

Risque d'électrocution.

• Ne jamais toucher les câbles électriques, les connecteurs et boîtes à bornes avec des mains mouillées.
• Les lignes électriques ou les câbles de prolongation ne doivent pas être endommagées par écrasement, aplatissement, traction ou autres. Protéger les câbles contre la chaleur, l'huile et les arêtes vives.
• Avec un appareil de nettoyage mobile (par exemple avec des nettoyeurs à haute pression), le jet d'eau ne doit jamais être dirigé sur des appareils ou des installations électriques.
• Toutes les pièces conductrices dans la zone de travail doivent être protégées contre les jets d'eau.
• Les installations ne doivent être branchées qu'à des sources d'électricité reliées à la terre.
• Seuls des électriciens ont le droit d'exécuter des travaux sur l'installation électrique de la station.
• Les accessoires non reliés directement avec la sation doivent être intégrés dans une liaison équipotentielle.

Dangers présentés par des substances nocives à la santé

⚠️DANGER

Vu que les détergents utilisés contiennent en partie des substances nocives à la santé, il faut obligatoirement respecter les consignes fournies en annexe ou appliquées sur les produits.

Ne jamais boire l'eau de la station de lavage ! Vus les détergents mélangés à l'eau, celle-ci n'est en aucun cas potable.

Si de l'eau industrielle traitée est utilisée pour l'exploitation de la station de lavage, il faut respecter les prescriptions du fabricant du poste de traitement relatives à la prévention de la germination.

D'éventuelles substances n'étant pas d'usage commun pour lavage extérieur général (par exemple des produits chimiques, des métaux lourds, des pesticides, des substances radioactives ou des matières fécales) ne doivent pas accéder dans la station de lavage.

Danger dû à une coupure d'électricité

Un redémarrage incontrôlé du portique de lavage suite à une coupure d'électricité est à exclure de par sa construction.

La brosse ne tourne que lorsqu'un interrupteur de sécurité est actionné.

Dangers pour l'environnement liés aux effluents

Il convient de prendre en compte les réglementations locales concernant l'assainissement.

Entretien et contrôle

Pour garantir un fonctionnement sûr du portique et éviter les dangers pendant la maintenance, la surveillance et le contrôle, il est nécessaire que les directives correspondantes soient suivies.

Entretien

Tous les travaux d'entretien doivent être effectués par une personne compétente à intervalles réguliers selon les indications du fabricant et ce, dans le respect des prescriptions et exigences en vigueur en matière de sécurité. Les travaux nécessaires sur l'installation électrique doivent être exclusivement effectués par un électricien spécialisé.

⚠️DANGER

Risque de blessure. L'installation doit toujours être mise hors service et être protégée contre toute remise en marche inopinée avant d'entamer les travaux de maintenance et d'entretien.

Surveillance

Cette installation de lavage doit obligatoirement être contrôlée avant la mise en service et par la suite, au moins tous les six mois par une personne compétente pour constater son état fiable. Ce contrôle comprend entre autres les points suivants :

• un contrôle visuel visant à constater d'éventuelles traces d'usure ou d'endommagement extérieur ;
• un contrôle fonctionnel.
• L'intégralité et l'efficacité des dispositifs de sécurité doivent être contrôlées une fois par jour avant la mise en marche pour des stations libre service, et selon le besoin, toutefois au moins une fois par mois pour des stations surveillées.

Utilisation de pièces d'origine

Utiliser uniquement des pièces d'origine du fabricant ou bien des pièces qu'il a recommandées afin de perdre aucun droit à la garantie. Observer toutes les consignes de sécurité et d'utilisations fournies avec ces pièces. Ceci concerne :

• Pièces d'usure et de rechange
• les accessoires
• Energies
• détergent.

Bouton d'arrêt d'urgence

DANGER

Risque d'accident dû à des dispositifs de sécurité défaillants ! L'installation possède un bouton d'arrêt d'urgence et deux « interrupteurs de sécurité brosse ». Les dispositifs de sécurité doivent être contrôlés suivant les besoins - cependant au moins une fois par mois - quant à leur fonctionnement correct !

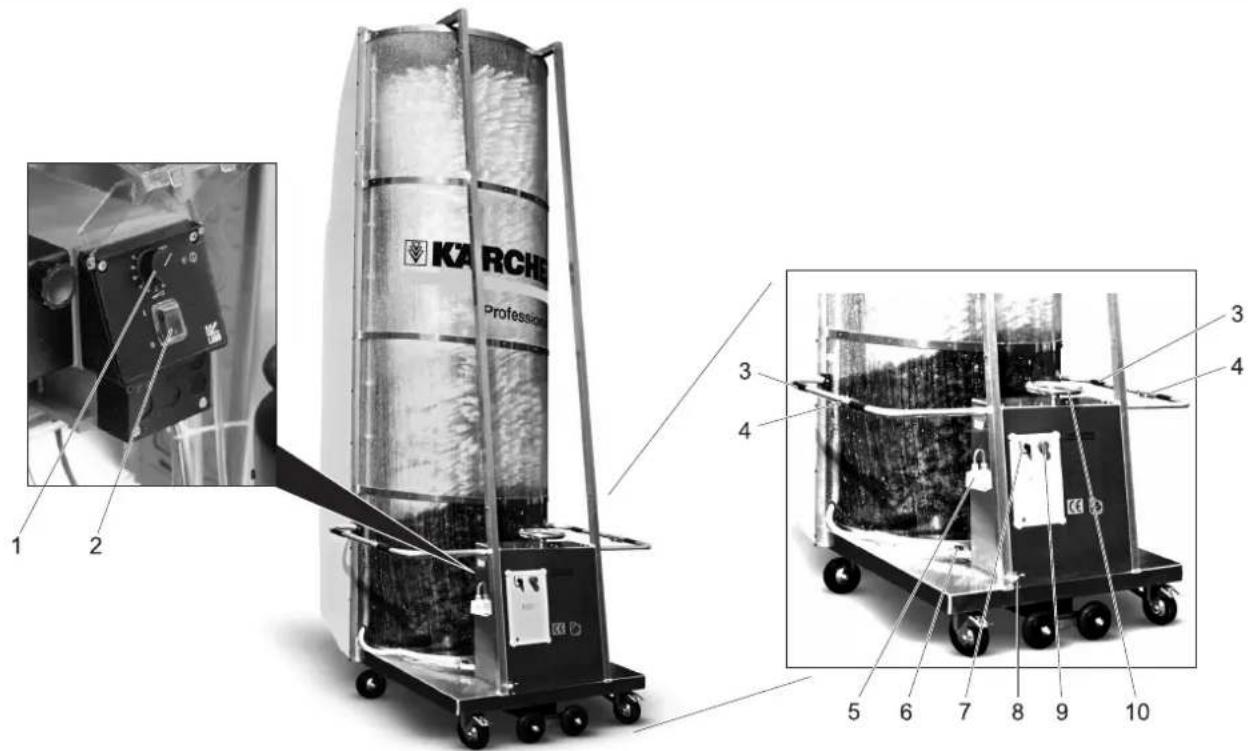

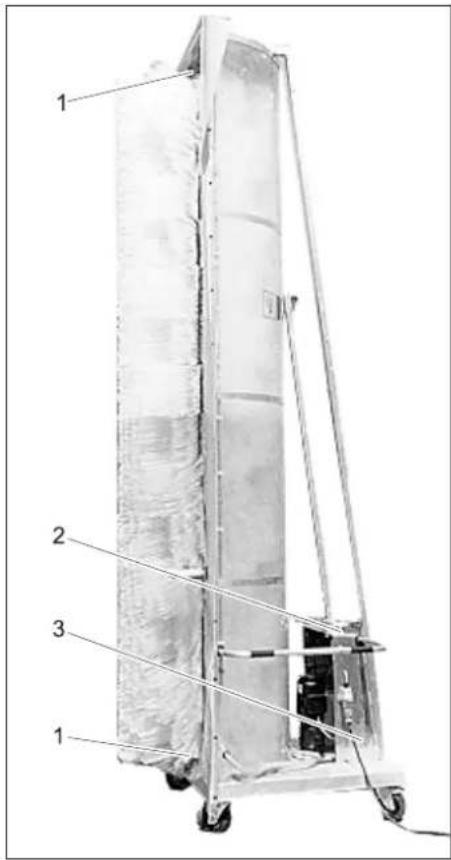

Eléments de commande

1 Bouton rotatif pompe de dosage*
2 Interrupteur pompe de dosage*
3 Poignée
4 Interrupteur de sécurité (brosse)
5 Fiche secteur
6 Vannes d'arrêt pour tubes de buse
7 Interrupteur principal
8 Arrivée d'eau
9 Touche d'arrêt d'urgence
10 Manivelle de position inclinée

Transport

⚠️ AVERTISSEMENT

Risque de blessure et d'endommagement! Respecter le poids de l'installation lors du transport.

L'installation peut être transportée couchée sur le plan de chargement d'un camion :

→ Retirer les rouleaux d'écartement.
→ Basculer l'installation du côté brosse, à l'aide d'une deuxième personne.
→ Pousser l'installation sur le plan de chargement.
→ Protéger l'installation contre tout glissement.

Première mise en service

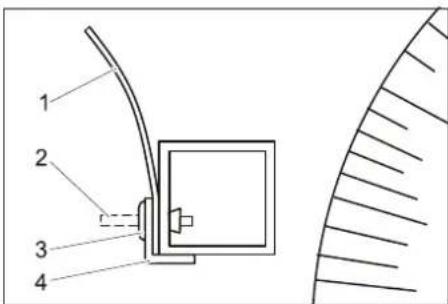

Mettre la protection contre les écla- boussures en place

1 Protection contre les éclaboussures
2 Tige
3 Rivet écarteur
4 Profilé en équerre

Les deux profilés en équerre sont fixés pour le transport à l'aide de rivets sur le bâti,

→ Repérer la position de montage des profilés en équerre pour le montage.
→ Enfoncer les rivets avec un pointeau vers l'intérieur.
→ Retirer les profilés en équerre.
→ Dérouler la protection ci-jointe contre les éclaboussures et la poser sur le tube carré.

Remarque :

Les bandes de protection contre les éclaboussures sont bombées dans le sens court. Lors du montage, cette partie bombée de être dirigée à l'opposé de la brosse.

→ Remettre le profilé en équerre en place.

→ Enfoncer les rivets dans le profilé en équerre, la protection contre les éclaboussures et le tube carré et bien les fixer.
→ Enfoncer la cheville des rivets à l'aide d'un marteau.
→ Répéter cette opération pour tous les alésages dans les profilés en équerre.

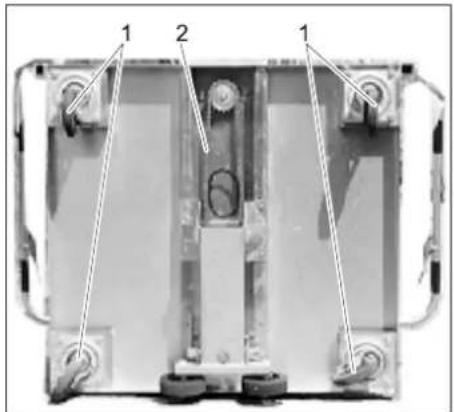

Monter les rouleaux d'écartement

→ Fixer les deux rouleaux d'écartement fournis sur le bâti de l'installation. Sélectionner la hauteur en fonction des véhicules à laver.
→ Serrer les contre-écrous.

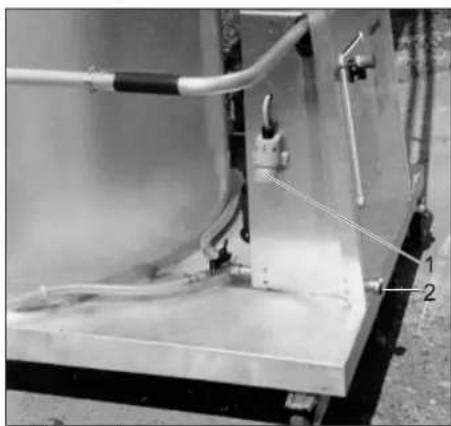

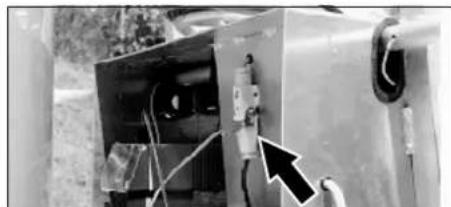

Mettre la pompe de dosage en place

Dans le cas des installations suivantes, une pompe de dosage ne fait pas partie de la fourniture standard :

-1.286-235.0
-1.286-245.0
-1.286-345.0
-1.286-435.0
-1.286-445.0

→ Fixer la pompe de dosage avec le matériel de montage fourni sur le bâti de l'installation.

→ Enficher les câbles sur la pompe de dosage.

→ Remplir les bidons de détergent et les poser sur la plaque de base de l'installation.

→ Plonger le flexible d'aspiration de la pompe d'aspiration avec le filtre d'aspiration dans le bidon et visser le couvercle.

→ Insérer le flexible de la sortie de pompe de dosage sur le raccord vissé du distributeur d'eau et serrer l'écrou-raccord.

Régler la poignée

Les poignées peuvent être fixée dans deux positions.

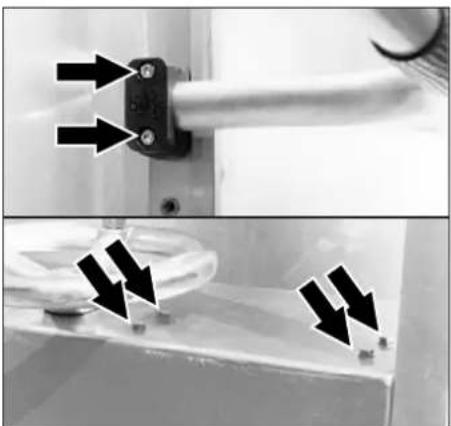

Modifier la hauteur :

→ Pivoter la poignée vers le bas pour ne pas endommager le câble de l'interrupteur de sécurité.

→ Retirer avec précaution la poignée (le câble de l'interrupteur de sécurité est placé dans la poignée).

→ Retirer la vis extérieure du collier, tourner le collier de 180° et revisser légèrement la vis

→ Pousser avec précaution la poignée dans la nouvelle position et resserrer les colliers.

Poste de lavage

L'installation peut être exploitée dans un hall de lavage ou en pein-air.

Les dimensions nécessaires pour le poste de lavage sont indiquées ci-dessus.

Exigences posées au poste de lavage :

- surface plane.

- aucun obstacle

- pente de 2% au maximum

- Écoulement des eaux.

- grilles et tôles de recouvrement sur lesquelle il est possible de marche de façon fiable.

- Revêtement de sol avec surface antidérapante.

Arrivée d'eau

⚠AVERTISSEMENT

La pollution du résau d'eau potable peut porter préjudice à la santé. L'installation de lavage ne doit pas être directement raccordée au réseau publique d'eau potable.

Lors du raccord au réseau d'eau potable, un composant de sécurité doit être monté entre le poste de lavage et le réseau d'eau potable, conformément à EN 1717.

Mettre des câbles d'alimentation à disposition

DANGER

Tension électrique dangereuse. Seul un électricien spécialisé est habilité à réaliser l'installation électrique. En outre, il doit impérativement respecter les directives locales en vigueur.

Un interrupteur principal doit être monté dans le câble d'alimentation électrique côté client et doit pouvoir être protégé contre toute mise en marche par inadvertance ou non autorisée.

L'installation a besoin des câbles d'alimentation suivants :

- Câbles électriques conformes au tableau ci-après.

- Flexible d'eau de 3/4".

La longueur correspondante du flexible d'eau et du câble électrique dépend des conditions locales ou de la longueur du véhicule.

Tous les quatre côtés du véhicule doivent pouvoir être lavés en une passe, sans modification de l'installation.

Pour des raisons de sécurité, le câble électrique a une longueur limitée :

La longueur indiquée est mesurée de la sécurité en amont jusqu'à l'installation.

Si la longueur indiquée ne suffit pas, s'adresser au fabricant de l'installation.

La version du raccord dépend du type d'utilisation.

- Si l'installation est utilisée sur différents postes de lavage, le câble et le flexible d'eau sont tirés sur le sol.

- Dans le cas d'une installation fixe, l'alimentation d'eau et de courant peut s'effectuer à partir du haut.

Gaine mobile sur le sol

→ Raccorder le flexible d'eau à l'arrivée d'eau.

→ Connecter le câble électrique au secteur.

Gaine mobile au-dessus de la conduite supérieure

Les câbles d'alimentation sont guidés vers le premier chariot de conduites par un bras de câbles réglable en hauteur.

Le raccord électrique et le raccord d'eau sont installés de façon fixe et doivent être effectués par un électricien qualifié.

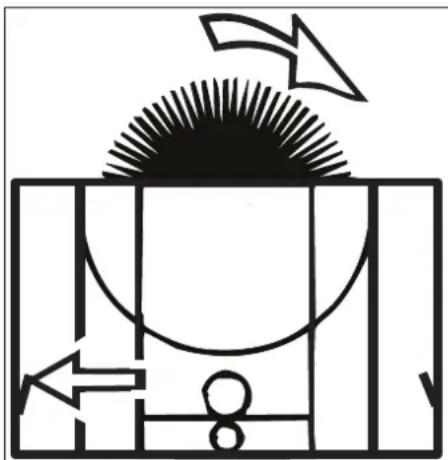

Contrôler le sens de rotation de la brosse

Lors du premier raccord de l'alimentation en tension, il faut vérifier le sens de rotation de la brosse.

→ Actionner l'interrupteur de sécurité repéré par une flèche dans la figure du haut.

La brosse doit tourner dans le sens de la flèche.

→ Si le sens de rotation est incorrect, faire modifier le raccord électrique par un électricien qualifié.

Réglage de la pompe de dosage

Dans le cas des installations suivantes, une pompe de dosage ne fait pas partie de la fourniture standard :

-1.286-235.0
-1.286-245.0
-1.286-345.0
-1.286-435.0
-1.286-445.0

Remarque :

Le débit de dosage est réglé de façon optimale en usine. Un nouveau réglage n'est en règle générale pas nécessaire.

PRÉCAUTION

La pompe de dosage risque d'être endommagée. N'actionner le bouton rotatif que lorsque la pompe fonctionne.

1 Bouton de réglage

→ Tourner le bouton rotatif sur le débit de dosage voulu pendant que la pompe de dosage fonctionne.

Les pourcentages indiqués sur la pompe de dosage se réfèrent à la puissance maxi de la pompe.

Fonctionnement

Avant chaque mise en service

→ Retirer tout obstacle et objet traînant du poste de lavage.
→ Établir le raccord d'eau.
→ Établir le raccord électrique.
→ Vérifier le niveau du réservoir de détergent et faire l'appoint en cas de besoin.

⚠️DANGER

Risque de chute dû aux objets ou câbles traînant sur le sol.

→ Retirer les objets traînant dans le poste de lavage, avant de mettre l'installation en place.
→ Lors de l'utilisation de l'installation avec gaine mobile sur le sol, veiller à ce que les câbles d'alimentation soient bien guidés.

Comportement à adopter en cas d'urgence

→ En cas d'urgence, relâcher l'interrupteur de sécurité de la brosse.

Préparer le véhicule

→ Fermer les fenêtres, les portes et les lucarnes.
→ Retirer les rétroviseurs latéraux ou les rabattre.
→ Rentrer ou retirer les antennes.
→ Retirer ou freiner les pièces non attachées (filins de bâches, etc.).
→ Fermer les bâches et les fixer de façon fiable.

Utilisation

→ Stationner le véhicule au centre du poste de lavage ou sous la gaine mobile.
→ Régler l'installation avec la manivelle de réglage oblique sur l'inclinaison de la surface à nettoyer.
→ Positionner l'installation au début d'un côté longitudinal du véhicule.
→ Ouvrir la vanne d'arrêt pour le tube de buse se trouvant dans le sens du lavage
→ Mettre le commutateur principal sous tension.
→ Enclencher la pompe de dosage.
→ Retenir l'installation des deux mains au niveau de la poignée se trouvant dans le sens du lavage.

PRÉCAUTION

Risque d'endommagement. Ne pas modifier le sens de rotation pendant le fonctionnement de la brosse.

→ Enclencher la brosse en tirant l'interrupteur de sécurité de la brosse au niveau de la poignée correspondante.

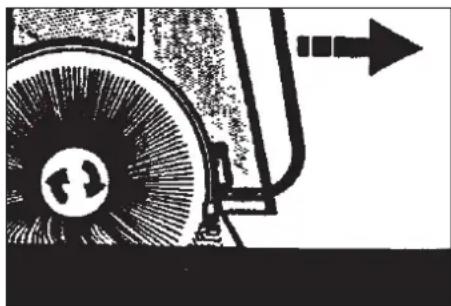

Profondeur de pénétration de la brosse

Sens du lavage
→ Déplacer l'installation à la même vitesse sur le véhicule, en la tirant au niveau de la poignée.

Remarque :

Toujouts tirer l'installation.

Le sens de rotation de la brosse est choisi de manière à ne réclamer qu'un minimum de déploiement de forces.

Lorsque la force d'appui appliquée est correcte, les rouleaux d'écartement touchent légèrement le véhicule.

Une pression d'application trop importante n'améliore pas le résultat du nettoyage. Lorsque les rétroviseurs sont fixes et ne peuvent pas être rentrés, l'installation doit être légèrement écartée du véhicule.

→ Orienter l'installation au niveau des coins du véhicule, parfaire éventuellement le réglage de l'inclinaison et poursuivre le lavage.

PRÉCAUTION

Risque d'endommagement pour le câble d'alimentation, dû à la torsion. Changer le sens de lavage après chaque contour du véhicule.

Lorsque tous les côtés du véhicule sont lavés :

→ Couper la pompe de dosage.
→ Modifier l'arrivée d'eau sur un autre diamètre de tuyau.
→ Pour le rinçage, contourner une nouvelle fois le véhicule dans le sens inverse.

Achever le lavage

→ Écarter l'installation de lavage du véhicule.
→ Relâcher l'interrupteur de sécurité de la brosse.
→ Couper la pompe de dosage.
→ Couper l'alimentation en eau.
→ En cas de pauses d'exploitation de plus longue durée:

Tourner le sectionneur général sur la position "0".

Le cas échéant, mettre le câble d'alimentation hors tension.

Entreposage

⚠ AVERTISSEMENT

Risque de blessure et d'endommagement! Respecter le poids de l'installation lors du stockage.

→ Pousser l'installation vers l'emplacement de repos.
→ Dans le cas d'une gaine mobile, retirer éventuellement les câbles de raccord sur le sol.
→ Si le poste se trouve en plein air et ouvert, placer l'installation à l'abri du vent ou la protéger contre la chute à l'aide d'un filin ou d'une chaîne.
→ Serrer les freins d'arrêt au niveau des rouleaux.

⚠️DANGER

Risque de blessure en cas de renverse-ment de l'installation. Installer l'installation à l'abri du vent et la freiner contre le renverse-ment.

Protection antigel

Protéger les pièces aquifères de l'installation du fel, puisque autrement ils sont détruites.

En cas de gel, l'installation doit être intégralement vidangée :

→ Couper l'alimentation en eau.
→ Passer la conduite d'alimentation (flexible d'eau) et l'installation à l'air comprimé.
→ Enclencher l'entraînement de brosse pour permettre à l'eau de s'éjecter hors de la brosse.

Entretien et maintenance

Consignes pour la maintenance

La maintenance régulière selon le plan de maintenance suivant est primordial pour assurer un fonctionnement fiable de la station de lavage.

Utiliser uniquement des pièces de rechange d'origine du fabricant ou bien des pièces recommandées telles que

- les pièces de rechange et d'usure

• les accessoires
• les carburants
• Produit détergent

⚠️DANGER

Risque d'électrocution.

Commuter la station de lavage hors tension en réglant l'interrupteur principal de la station sur « 0 » et en la protégeant contre toute remise en marche.

Risque de blessures des yeux par des pièces ou de la saleté. Ne pas se tenir à proximité des brosses rotatives. Toujours porter des lunettes de protection pour effectuer des travaux de maintenance.

Qui a le droit d'effectuer des travaux d'inspection, de maintenance et de remise en état ?

Exploitant

Les travaux associés à la remarque « Exploitant » doivent être effectués exclusivement par du personnel qualifié, capable d'utiliser et d'entretenir correctement les installations de lavage.

Service après-vente

Les travaux associés à la remarque "Service après-vente" doivent être exclusivement effectués par les monteurs du service après-vente Kärcher.

Contrat de maintenance

Nous vous recommandons de conclure un contrat de maintenance afin de pouvoir assurer un fonctionnement fiable de la station de lavage. Veuillez vous adresser à votre service après-vente Kärcher responsable.

Plan de maintenance

Période Action Sous-groupe		concerné Remède Par qui
mensuellement	Graissage Palier de	de brosse Graisser le graisseur avec une presse à graisser.	Graisse 6.288-059.0	Opéra-teur
		Palier broche de réglage incliné
		Chaîne Graisse 6.288-059.0, appliquer au pinceau. Opéra-	teur
	Contrôle visuel Roulettes pivotantes En vérifier la mobilité,	l'huiler si nécessaire. Vérifier le frein d'arrêt, le remettre en état si nécessaire ou remplacer le galet de guidage	Opéra-teur
		Buses dans le porte-buses.	Contôler le cône de vaporisation des buses. Nettoyer les buses si nécessaire.	Opéra-teur
		Filtre d'aspiration du détergent	Eliminer les dépôts.	Opéra-teur
		Gaine mobile (option)	Vérifier si les conduites sont en bon état et exemptes de torsion.	Opéra-teur
Tous les trimestres	Contrôle visuel Brosses	Vérifier la bonne assise des segments et des agrafes finales. Vérifier la propreté et l'état des brosses. Le diamètre de brosse doit être supérieur à 870 mm.	Opéra-teur

1 Palier de brosse
2 Manivelle de position inclinée
3 Palier broche de réglage incliné

1 Roues directionnelles
2 Chaîne

Remplacement de brosse

Arbre à quatre pans avec demi-coques

1 Agrafe
2 Demi-coque de brosse

⚠️DANGER

Risque d'accident lors des travaux sur l'appareil !

Avant commencer les travaux à l'installation, éteindre et protéger l'interrupteur principal.

→ Dévisser les vis de l'agrafe finale et retirer l'agrafe finale.
→ Décaler les demi-coques de brosse l'une contre l'autre et les retirer de l'arbre de brosse.
→ Monter les nouvelles demi-coques de la manière suivante.

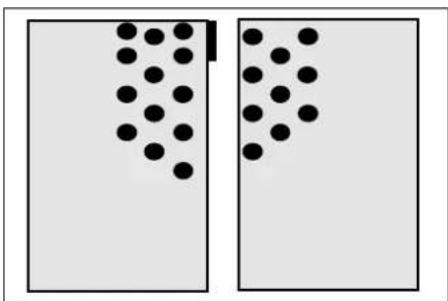

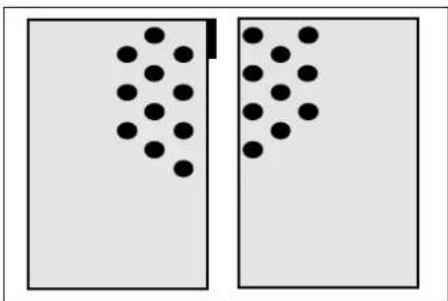

Demi-coques de brosses type 1

Demi-coques de brosses type 2

△AVERTISSEMENT

Risque d'accident ! Deux types différents sont utilisés pour les demi-coques et ne doivent être mélangés en aucun cas. Si-non, les demi-coques risquent de se déta-cher de l'arbre pendant l'exploitation. Les deux types diffèrent par la disposition des touffes au début et à la fin de la demi-coque. Respecter ce qui suit, afin d'éviter un balourd et d'éventuels endommage-ments consécutifs : Les demi-coques doivent toujours être remplacées par paires, donc toujours en tant que segment complet. Les touffes de poils le long du joint des demi-coques doivent toujours être dé-calées les unes par rapport aux autres.

→ Poser la première paire de demi-coques sur l'arbre et l'assembler.
→ Poser la deuxième paire de demi-coques avec un décalage de 90° et l'as-sembler.
→ Poser d'autres paires de demi-coques chacune avec un décalage de 90° sur l'arbre.
À l'issue du montage de la dernière paire de demi-coques, mettre l'agrafe finale en place.
→ Pousser l'agrafe finale contre la dernière demi-paire de coques et serrer les vis.
→ Vérifier une nouvelle fois le montage correct des demi-coques et le bon serrage des vis.

Arbre rond avec brosse de tapis ⚠️DANGER

Risque d'accident lors des travaux sur l'appareil !

Avant commencer les travaux à l'installation, éteindre et protéger l'interrupteur principal.

→ Desserrer les vis d'un segment de tapis et retirer le segment de tapis.
→ Retirer d'autres segments de tapis les uns après les autres.
→ Monter le premier segment de tapis neuf dans les trous prévus à cet effet.
→ Monter chaque segment de tapis suivant à 180° par rapport au précédent.
→ Une fois le montage terminé, vérifier la bonne assise des segments de tapis et le bon serrage des vis.

Service de dépannage

DANGER

Risque d'électrocution.

Seuls des électriens ont le droit d'exécuter des travaux sur l'installation électrique. Commuter la station de lavage hors tension avant d'effectuer tout type de travaux. Pour ce faire, commuter l'interrupteur principal de la station en position '0' et la protéger contre une remise en marche.

Qui a le droit d'éliminer des pannes ? Exploitant

Des travaux avec la remarque 'Exploitant' doivent uniquement être effectués par des personnes instruites et en mesure de manier et d'entretenir correctement la station de lavage.

Electriciens

Personnes avec une formation professionnelle dans le domaine électrotechnique.

Service après-vente

Des travaux avec la remarque 'Service après-vente' doivent uniquement être effectués par des monteurs du service après-vente Kärcher ou par des monteurs mandatés par Kärcher.

⚠️DANGER

Risque d'électrocution.

Commuter la station de lavage hors tension en réglant l'interrupteur principal de la station sur « 0 » et en la protégeant contre toute remise en marche.

Risque de blessures des yeux par des pièces ou de la saleté. Ne pas se tenir à proximité des brosses rotatives. Toujours porter des lunettes de protection pour effectuer des travaux de maintenance.

Pannes

Erreur Eventuelle cause Remède Par qui
L'installation ne démarre pas	Pas de courant Contrôler le réseau électrique.	Électri-	cien
	Fusible défaillant. Réparer la cause.	Remplacer le fusible.
	Le disjoncteur-protecteur a déclenché. Vérifier	la consommation de courant.
La brosse n'atteint pas la vitesse voulue	Palier grippé. Vérifier le palier de brosse. Opérateur
Malgré une purge et la quantité de dosage maxi, la pompe de dosage n'as-pire pas	Dépôts sur les sièges de vannes, vannes grippées.	Rincer les conduites d'aspiration et les vannes.	Opérateur
La pompe de dosage as-pire de l'air	Manque d'étanchéité de la vanne d'aspiration ou de la vanne de pression.	Vérifier l'étanchéité des vannes et conduites d'aspiration.	Opérateur
	Tête de pompe pas serrée. Serrer les vis de la tête de pompe. Opérateur
Manque d'étanchéité des pompes de la pompe de dosage	Tête de pompe pas serrée. Rupture du ressort de membrane.	Serrer les vis de la tête de pompe. Remplacer la membrane.	Opérateur
La pompe de dosage ne travaille pas, le témoin de contrôle n'est pas allumé.	Pas de courant Vérifier et mettre en route l'approvisionnement électrique.		Opérateur
	Fusible défaillant. Remplacer le fusible. Opérateur
	Platine défaillante.	Remplacer la platine.	Électri-cien
Cône de vaporisation irrégulier des buses	Les buses sont bouchées.	Nettoyer les buses.	Opérateur

Caractéristiques techniques

Dimensions de la station de lavage
		RBS 6012	RBS 6013	RBS 6014
Hauteur de l'installation	mm	3180	4090	4370
Hauteur de lavage	mm	3645	3925	4205
Largeur de l'installation	mm	1700
Poids	kg	234	237	240
Encombrement du poste de lavage	mm	Longueur du véhicule +4000 Largeur du véhicule + 4000
Pression d'écoulement d'eau	MPa (bars)	0,3...0,6 (3...6)
Arrivée d'eau	Pouces 3/4
Consommation d'eau, env.	l/min	80
Température d'eau max.	°C	30
Puissance absorbée	kW	1,1
Type de protection	IP54	IP45
Température ambiante	°C	+3...+50
Humidité, max.	%	70
Niveau de pression acoustique L_pA	dB(A)	65
Incertitude K_pA	dB(A)	4
Valeur totale d'oscillation des bras	m/s2	<2,5
Incertitude K	m/s2	0,1

Contenu de livraison

	Sommaire Dimensions Poids
en vrac Installation RB$	4500mm x 1700 mm	x 1100 mm 250 kg
Carton Accessoires de	l'installation	400 mm x 350 mm x 350 mm 5 kg

Versions de l'installation

	Numéro de pièce	Tension
RBS 6012	1.826-205.0	400 V, 3~, P, N, 50 Hz
	1.826-215.0	230 V, 3~, P, N, 50 Hz
	1.826-225.0	240 V, 1~, P, N, 50 Hz
	1.826-235.0	400 V, 3~, P, N, 50 Hz
	1.826-245.0	400 V, 3~, P, N, 50 Hz
	1.826-801.0	400 V, 3~, P, N, 50 Hz
	1.826-802.0	230 V, 3~, P, N, 50 Hz
	1.826-803.0	240 V, 1~, P, N, 50 Hz
RBS 6013	1.826-345.0	400 V, 3~, P, N, 50 Hz
RBS 6014	1.862-405.0	400 V, 3~, P, N, 50 Hz
	1.862-415.0	230 V, 3~, P, N, 50 Hz
	1.862-425.0	240 V, 1~, P, N, 50 Hz
	1.862-435.0	400 V, 3~, P, N, 50 Hz
	1.862-445.0	400 V, 3~, P, N, 50 Hz
	1.862-455.0	230 V, 3~, P, N, 60 Hz
	1.862-804.0	400 V, 3~, P, N, 50 Hz
	1.862-805.0	230 V, 3~, P, N, 50 Hz
	1.862-806.0	240 V, 1~, P, N, 50 Hz

Accessoires

Produit détergent

RM 811

Dosage :

Installation avec pompe de dosage 0...5 l/h (0...80ml/min)	env. 100 % correspond à 80 ml/min
Installation avec pompe de dosage 0..0,15 l/h (0..0,250 ml/min)	32...64 % correspond à 80...160 ml/min

Jeux de montage

Kit de montage pompe de dosage

Référence 3.637-162.0

Réservoir

500 l, référence 3.070-010.0

1000 I, référence 3.070-011.0

Soupape à flotteur

Référence 6 412-765.0

Installation d'augmentation de pression

Référence 6 473-165.0

Kit de montage séparateur de tuyau

Référence 2 637-650.0

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : Installation de lavage

Type : 1.826-xxx

Directives européennes en vigueur :

Normes harmonisées appliquées :

EN 60204-1

EN 61000-6-3:2007+A1:2011

EN 61000-6-2: 2005

Normes nationales appliquées :

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur les accessoires sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Pièces de rechange

• Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d'origine garantissent un fonctionnement sûr et parfait de l'appareil.
• Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
• Vous trouverez plus d'informations sur les pièces de rechange dans le menu Service du site www.kaercher.com.
