RBS 6014 - Teollisuusimuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ajoneuvojen pesuportaali (linja-autot, kuorma-autot, puoliperävaunut)
Merkki	Kärcher
Malli	RBS 6014
Asennuskorkeus	4370 mm
Pesukorkeus	4205 mm
Asennusleveys	1700 mm
Paino	240 kg
Sähkönsyöttö	400 V / 230 V / 240 V, 3~ tai 1~, 50/60 Hz versiosta riippuen
Tehonkulutus	1,1 kW
Suojausluokka	IP54 / IP45
Veden syöttöpaine	0,3–0,6 MPa (3–6 bar)
Vedenkulutus	80 l/min
Veden maksimilämpötila	30 °C
Äänenpainetaso (L_pA)	65 dB(A)
Varsien kokonaisvärähtelyarvo	< 2,5 m/s²
Päätoiminto	Ajoneuvojen sivupintojen harjapesu
Annostelupumppu	Integroitu (versiosta riippuen) pesuaineelle, säätö 0–5 l/h
Turvallisuus	Hätäpysäytys, harjan turvakytkimet
Säännöllinen huolto	Laakereiden ja ketjun kuukausittainen voitelu, harjojen ja suuttimien silmämääräinen tarkastus
Varaosat	Harjat, maton segmentit, laakerit, venttiilit jne. – vain alkuperäiset Kärcher-osat
Takuu	Paikallisen jälleenmyyjän ehtojen mukaan

Usein kysytyt kysymykset - RBS 6014 Kärcher

Millaisia ajoneuvoja voidaan pestä Kärcher RBS 6014:llä?

RBS 6014 on suunniteltu linja-autojen, kuljetusajoneuvojen, kuorma-autojen, perävaunullisten kuorma-autojen ja puoliperävaunujen harjapesuun. Sivuseinien on oltava suoria ja sileitä, ja kaltevuuden alle 10°.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Lue käyttöohje ennen käyttöä. Asennusta saa käyttää vain koulutettu henkilöstö, joka on vähintään 18-vuotias. Hätätilanteessa vapauta harjan turvakytkin. Älä koskaan suuntaa vesisuihkua sähköosiin. Käytä asianmukaisia suojavarusteita käsitellessäsi pesuaineita.

Miten roiskevesisuoja asennetaan oikein?

Kiinnitä kulmaprofiilit runkoon mukana toimitettavilla niiteillä. Suojanauhojen kupera puoli on suunnattava harjasta poispäin. Työnnä niitit profiilin, suojan ja neliöputken läpi, ja lyö tappi vasaralla.

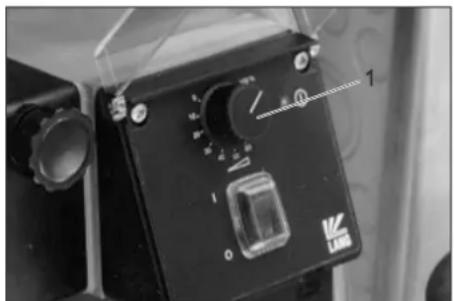

Miten pesuaineen annostelupumppu säädetään?

Kierrä kiertonuppia pumpun käydessä. Näytetty prosenttiosuus vastaa pumpun maksimitehoa (esim. 100 % = 80 ml/min). Versioissa ilman annostelupumppua on saatavana asennussarja lisävarusteena.

Mikä on suositeltu pesumenetelmä?

Pysäköi ajoneuvo keskelle, säädä kallistus kammella, avaa suutinputken sulkuventtiili, kytke virta päälle, aktivoi annostelupumppu, ja vedä asennusta ajoneuvon pitkin pitäen harjan turvakytkintä painettuna. Parhaan tuloksen saavuttamiseksi välikkörullien on kosketeltava ajoneuvoa.

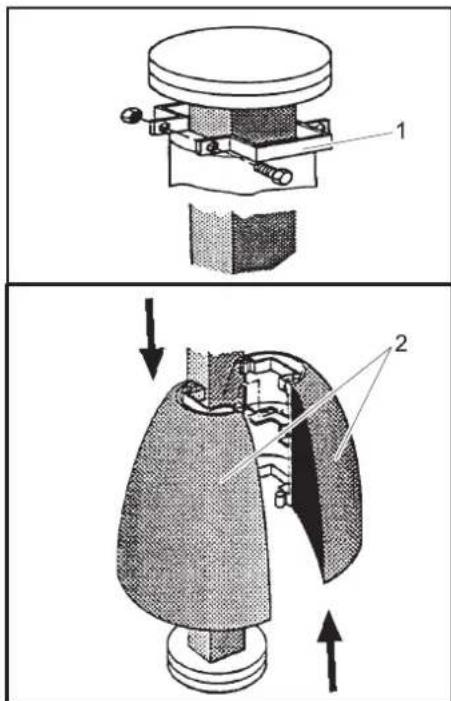

Miten harjoja huolletaan?

Tarkasta neljännesvuosittain segmenttien istuvuus ja päätyniitit. Harjan halkaisijan on oltava yli 870 mm. Vaihtaaksesi harjan, irrota puoliskot pareittain siirtämällä niitä 90°, ja asenna uudet noudattaen tuppien suuntausta.

Mitä tehdä pakkasella?

Suojaa vettä sisältävät osat jäätymiseltä. Sulje vedensyöttö, tyhjennä paineilmalla, ja pyöritä harjaa poistaaksesi jäännösvesi. Asennusta ei saa käyttää, jos ympäristön lämpötila on alle +3 °C.

Miten asennus kuljetetaan ja varastoidaan?

Kuljetusta varten irrota välikkörullat, kallista asennus harjan puolelle avustajan kanssa, ja työnnä se kuormatilaan. Varastointia varten lukitse pyörät ja suojaa asennus kaatumiselta (tuuli).

Mistä löydän varaosia?

Käytä yksinomaan alkuperäisiä Kärcher-osia. Valikoima yleisimmistä osista on käyttöohjeen lopussa. Lisätietoja saat valitsemalla www.kaercher.com -sivuston Service-valikosta.

Mitkä pesuaineet ovat sallittuja?

Käytä vain Kärcherin hyväksymiä pesuaineita, kuten RM 811. Palavat, räjähtävät tai liuottimia sisältävät tuotteet (bensiini, asetoni, laimentamattomat hapot) ovat kiellettyjä. Noudata tuotteiden käyttöturvallisuustiedotteita.

KÄYTTÖOHJE RBS 6014 Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Sisällysluettelo

Ympäristönsuojelu ..... Fl .. 1

Käyttöohjeessa esiintyvät sym- bolit ...... FI .. 1

Turvaohjeet ..... FI .. 1

Hallintalaitteet ..... FI .. 3

Kuljetus ..... FI .. 3

Ensimmäinen käyttöönotto . Fl .. 3

Käyttö.... FI .. 5

Säilytys ..... FI .. 6

Huolto ja hoito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Häiriönpoisto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Tekniset tiedot..... FI .. 8

Varusteet..... FI .. 9

EY-vaatimustenmukaisuusva- kuutus ...... FI .. 9

Takuu ..... FI .. 9

Varaosat.... FI .. 9

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakka- uksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Vaihteistoöljyä ei saa päästää ympäristöön. Suojaa pohja ja hävitä jäteöljy ympäristöstävällisesti.

Älä anna mineraalipitoisen jäteveden päästä maaperään, vesistöön tai ilman käsittelyä viemäriin. Noudata paikallisesti voimassa olevia lain määräyksiä ja jätevesisäännöksiä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Käyttöohjeessa esiintyvät symbolit

⚠ VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Turvaohjeet

Turvaohjeet

Yleistä

Henkilöitä, eläimiä ja esineitä uhkaavien vaarojen välttämiseksi on luettava ennen laitteiston ensimmäistä käyttöä

- käyttöohje

- kaikki turvaohjeet

– lainmukaiset kansalliset määräykset

– turvaohjeet, jotka on liitetty käytettyjen puhdistusaineiden mukaan (yleensä pakkauksen etiketissä).

Saksan liittotasavallassa laitteiston käyttöä koskevat seuraavat määräykset ja säädökset (tilattavissa kustannusyhtiöltä Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

- tapaturmantorjuntamääräys "Yleiset määräykset" BGV A1

- Käyttöturvallisuusasetus (BetrSichV) Varmista:

– että olet ymmärtänyt kaikki ohjeet

– että laitteiston kaikki käyttäjät ovat tie- toisia näistä ohjeista ja ovat ne ymmär- täneet.

Pesulaitteistoa käyttävän yrityksen tulee muokata tästä käyttöoppaasta paikallisiin olosuhteisiin ja henkilöstöön sopiva käyttöohje. Käyttöohje tulee sitten laittaa työpai-kalla sopivalla tavalla nähtäville jonnekin kiinnittämällä tai ripustamalla.

Ajoneuvon pesulaitteistot

Ajoneuvon pesulaitteistojen käyttöön, valvontaan, hoitoon, huoltoon ja tarkastukseen saa valtuuttaa vain henkilöitä, jotka ovat perehtyneet näihin töihin ja tähän käyttöohjeeseen ja joille on annettu tietoja laitteistoon liittyvistä vaaroista.

Itsepalvelu

Ajoneuvojen itsepalvelu-pesulaitteistoissa pitää toimintavalmiuden aikana olla saavutettavissa henkilö, joka tuntee hyvin laitteiston ja osaa häiriötapauksessa suorittaa tai antaa suorittaa tarvittavat toimenpiteet mahdollisten vaaratilanteiden välttämiseksi.Laitteiston käyttäjiä varten pesupaikalla tulee olla hyvin näkyvillä laitteiston käyttöä ja käyttötarkoituksen mukaista käyttöä koskevat ohjeet.

Kunnossapito

Kunnossapitotöiden suoritus on sallittu ainoastaan laitteiston ollessa kytketty pois päältä. Pääkytkin on tällöin varmistettava sen varalta, että asiattomat kytkevät laitteiston uudelleen päälle.

Vaaralliset aineet

Terveydelle haitallisia aineita sisältävien puhdistusainerikasteiden käsittelyssä on ryhdyttävä suojatoimenpiteisiin. Erityisesti on käytettävä suojalaseja, suojakäsineitä ja suojavaatetusta ja huomioitava puhdistusaineeseen mukaan liitetyt ohjelehdet/turvaohjelehdet.

Pääsy ajoneuvon pesulaitteistoon

Asiattomilta on kiellettävä pääsy ajoneuvon pesulaitteistoon. Pääsykielto on osoitetta-va selvästi tunnistettavalla ja pysyvällä ta- valla.

Liukastumisvaara

Laitteiston märkä lattia ja laitteistonosat aiheuttavat liukastumisvaaran. Työskenneltaessä laitteistossa on liikuttava varovasti ja käytettävä sopivia kenkiä. Pesupaikan asiakkaita on varoitettava liukastumisvaarasta sopivilla opasteilla.

Laitteiston käyttäjät

△VAROITUS

Väärän käytön aiheuttamien vaarojen välttämiseksi laitteistoa saavat käyttää vain henkilöt, jotka

- on perehdytetty sen käsittelyyn

- ovat todistaneet käyttöpätevyytensä

- on valtuutettu nimenomaan käyttöön.

Jokaisella käyttäjällä täytyy olla mahdollisuus käyttää käyttöohjetta. Alle 18-vuotiaat henkilöt eivät saa käyttää laitteistoa. Poikkeuksena ovat yli 16-vuotiaat koulutettavat henkilöt, jotka työskentelevät valvonnan alaisina.

Käyttötarkoitus

RBS 6000 on tarkoitettu linja-autojen, pakettiautojen, kuorma-autojen, rekka-autojen ja perävaunullisten kuorma-autojen harjape-suun. Ajoneuvojen sivuseinien kaltevuuden tulee olla pienempi kuin 10 astetta.

Laitteistoa voi käyttää pesuhallissa tai ulkona ulkona.

Käyttötarkoituksen mukaiseen käyttöön kuuluu myös:

- tämän käyttöohjeen sisältämien kaikki- en ohjeiden noudattaminen ja

- tarkastus- ja huolto-ohjeiden noudattaminen.

VARO

Sopimattomien puhdistusaineiden käyttö lisää korroosion vaaraa.

Laitteistossa ei saa käyttää seuraavia puhdistusaineita.

– Pesuhallin puhdistamiseen tarkoitettuja puhdistusaineita.

- Pesulaitteiston ulkoiseen puhdistamiseen tarkoitettuja puhdistusaineita.

- Puhdistusaineita, jotka erillinen laite levittää autoon (esim. vanteidenpuhdistusaine).

– Jätevedenkäsittelykemikaalit.

Käytä vain KÄRCHER:in hyväksymiä puhdistusaineita.

Työpaikka

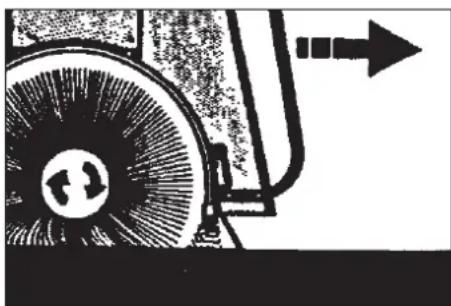

Laitteistoa voi molemmin käsin kahvoista kiinni pitäen vetää pitkin ajoneuvoa. Tällöin pitää yhdellä kädellä painaa kulloistkin harjan turvakytkintä.

Tarkoituksenvastainen käyttö

VARO

Vaurioitumisvaara! RBS 6000 soveltuu vain sellaisten ajoneuvojen puhdistamiseen, joissa on suorat sileät sivuseinät, joiden kaltevuus on pienempi kuin 10°. Laitteistoa käyttävä liikkeenharjoittaja on vastuussa vahingoista, jotka syntyvät epä- asiallisesta käytöstä, erityisesti sellaisten ajoneuvojen puhdistamisesta, joita ei ole kuvattu tässä käyttöohjeessa.

Vaaranlähteet

Yleisiä vaaroja

⚠VAARA

Ulospääsevän paineilman aiheuttama silmien loukkaantumisvaara. Laitteiston paineilmakäyttöiset osat ovat myös pääkytkimellä tai hätä-seis-kytkimellä katkaisun jälkeen yhä korkean ilmanpaineen alaisia.

Sinkoutuvien osien aiheuttama loukkaantumisvaara! Sinkoutuvat murtokappaleet tai esineet voivat loukata henkilöitä tai eläimiä. Tästä syystä hallin lattialla ei saa olla irrallisia esineitä.

Räjähdysvaara

⚠VAARA

Räjähdysvaara! Laitteiston käyttö räjähdysalttiiden tilojen läheisyydessä on kielletty. Poikkeuksen muodostavat vain nimenomaan tähän tarkoitetut ja merkityt laitteistot. Helposti räjähtäviä, erittäin herkästi syttyviä tai myrkyllisiä aineita ei saa käyttää puhdistusaineena, kuten esim.:

- bensiiniä

– polttoöljyä tai dieselpolttoainetta

- liuottimia

- liuotinpitoisia nesteitä

– laimentamattomia happoja

-asetonia

Epävarmoissa tapauksissa on kysyttävä valmistajalta.

Kuulovammat

Laitteiston aiheuttama melu on vaaratonta. Kuitenkin, kun puhdistetaan melua vahvistavia osia/esineitä, kuulo voi vaarantua. Käytä tällaisessa tapauksessa kuulonsuo-jaimia.

Sähköön liittyvät vaarat

⚠VAARA

Sähköiskun aiheuttama vaara.

– Älä koskaan tartu märillä käsillä sähkökaapeliin, pistokeliitoksiin äläkä liitäntä-koteloihin.

– Sähköliitosjohtoja tai jatkokaapeleita ei saa vaurioittaa ajamalla niiden yli, puristamalla tai kiskomalla niitä tai muulla tavalla. Suojaa kaapelit kuumuudelta, öljyltä ja teräviltä reunoilta.

– Vesisuihkua ei saa koskaan suunnata liikkuvalla puhdistuslaitteella (esim. pai-

nepesureilla) sähkölaitteisiin tai -lait-teistoihin.

• Kaikkien työalueella olevien sähköä johtavien osien on oltava suojatut ruiskutusvedeltä.
  – Laitteiston saa kytkeä vain asianmukaisesti maadoitettuihin virtalähteisiin.
  – Vain sähköalan ammattilainen saa suorittaa laitteiston sähköisiin osiin kohdistuvat työt.
• Varusteosat, jotka eivät ole kytketty suoraan laitteistoon, pitää yhdistää potentiaalitasaukseen.

Terveydelle haitallisten aineiden aiheuttama vaara

⚠ VAARA

Käytetyt puhdistusaineet sisältävät osittain terveydelle haitallisia aineita, tästä syystä on huomioitava ehdottomasti mukaan liitetyt tai päälle painetut ohjeet.

Älä juo laitteistosta tulevaa vettä! Siihen sekoitettujen puhdistusaineiden takia vesi ei ole juomakelpoista.

Jos laitteistossa käytetään käsiteltyä vettä, on noudatettava käsittelyaitteiston valmistajan määräyksiä koskien itämisen estämistä.

Aineet, jotka eivät kuulu yleisesti ajoneuvo- jen tavalliseen ulkopuhdistukseen (kuten esim. kemikaalit, raskasmetallit, pestisidit, radioaktiiviset aineet, ulosteet tai tartunta- aineet) eivät saa joutua pesulaitteistoon.

Sähkökatkoksen aiheuttama vaara

Laitteiston kontrolloimaton uudelleenkäynnistys sähkökatkoksen jälkeen on suljettu pois rakenteellisilla toimenpiteillä. Harja pyörii vain turvakytkintä painamalla.

Jäteveden aiheuttama ympäristön vaarantuminen

Jäteveden hävittämistä varten on noudattava paikallisia määräyksiä.

Kunnossapito ja valvonta

Laitteiston turvallisen käyttön varmistamiseksi ja vaarojen estämiseksi huollossa, valvonnassa ja tarkastuksessa on noudatettava vastaavia ohjeita.

Kunnossapito

Asiantuntevan henkilön on suoritettava huoltotyöt säännöllisin aikavälein valmistajan tietojen mukaan, tällöin on noudattava voimassa olevia määräyksiä ja turvallisuusvaatimuksia. Vain sähköalan ammattilainen saa suorittaa sähkölaitteistoa koskevat työt.

⚠VAARA

Loukkaantumisvaara. Laitteisto on kytket- tävä pois päältä ja varmistettava tahattomalta ja asiattomalta

uudelleenkytkemiseltä ennen huolto- ja kunnossapitotöiden suorittamista.

Valvonta

Asiantuntevan henkilön on tarkastettava pesulaitteiston turvallinen kunto ennen ensimmäistä käyttöönottoa ja sen jälkeen vähintään puolivuosittain. Tähän tarkastukseen kuuluu erityisesti:

– silmämääräinen tarkastus koskien ulkoisesti tunnistettavaa kulumista tai vaurioitumista
- Toimintatarkastus
– turvalaitteiden täysilukuisuus ja toimivuus itsepalvelulaitteistojen osalta päivittäin ennen käytön alkua, valvottujen laitteistojen osalta tarvittaessa, kuitenkin vähintään kerran kuukaudessa.

Alkuperäisosien käyttö

Käytä ainoastaan valmistajan alkuperäisosia tai osia, joita hän suosittelee, koska muuten takuuvaaatimukset raukeavat. Noudata kaikkia turva- ja käyttöohjeita, jotka on liitetty näiden osien mukaan. Tämä koskee:

• vara- ja kulumisosia
• lisäosia
• käyttöaineita
• puhdistusaineita

Hätä-Seis-kytkin

⚠ VAARA

Viallisista turvavarusteista aiheutuva on- nettomuusvaara! Laitteistossa on Hätä-Seis-kytkin ja kaksi „Harja-turvakytkintä“. Turvalaitteiden asianmukainen toiminta pi- tää tarvittaessa, kuitenkin vähintään kerran kuukaudessa, tarkastaa!

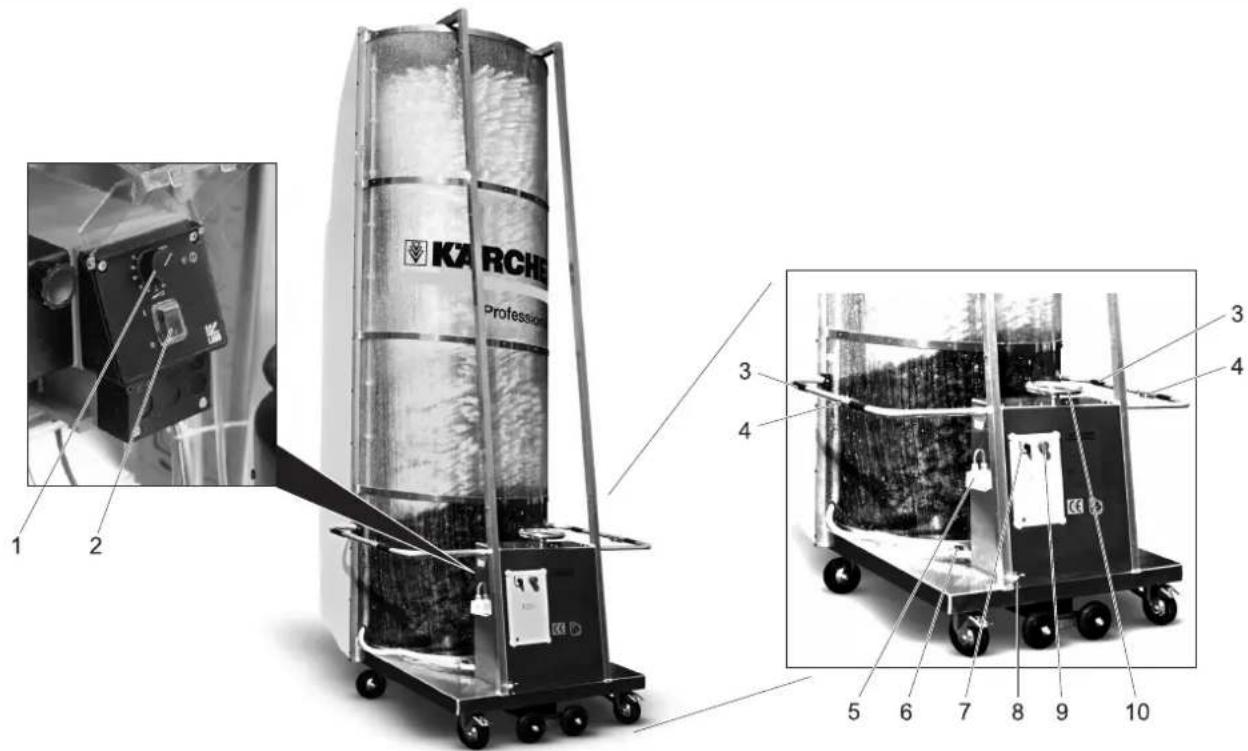

Hallintalaitteet

1 Annostelupumpun kiertonuppi*
2 Annostelupumpun kytkin*
3 Käsikahva
4 Turvakytkin (harja)
5 Virtapistoke
6 Sulkuventtiili suutinputkille
7 Pääkytkin
8 Vesiliitäntä
9 Hätä-seis -painike
10 Kallistusveivi

Kuljetus

△VAROITUS

Loukkaantumis- ja vaurioitumisvaara! Huomioi laitteiston paino kuljetettaessa.

Laitteistoa voi kuljettaa pitkällään makuulla kuorma-auton lastauspinnalla:

→ Poista etäisyysrullat.
→ Kippaa laitteisto kahden henkilön voi-min harjasivulle.
→ Työnnä laitteisto lastauspinnalle.
→ Varmista laitteisto poisliukumisen varalta.

Ensimmäinen käyttöönotto

→ Toista tämä toimenpide kulmaprofiilien kaikissa rei'issä.

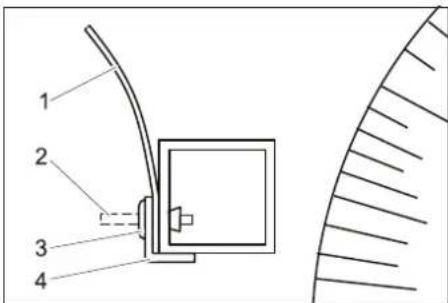

Roiskesuojauksen asetus Etäisyysrullien asennus

1 Roiskesuoja
2 Tappi
3 Paisuntaniitti
4 Kulmaprofiili

Molemmat kulmaprofiilit on kiinnitetty kuljetusta varten paisuntaniiteillä kehikkoon,

→ huomioi kulmaprofiilien asento asenta-mista varten.
→ Lyö paisuntaniittien puikot yhdellä iskulla sisään.
→ Poista kulmaprofiilit.
→ Avaa mukana tullut roiskesuojus ja ase-ta se nelikulmaputken päälle.

Huomautus:

Roiskesuoja-kaistaleet ovat koveria lyhyessä suunnassa. Asennettaessa tämän koveruuden tulee olla poispäin arjasta.

→ Aseta kulmaprofiili jälleen päälle.
→ Pistä paisuntaniitit kulmaprofiilin, roiskesuojan ja nelikulmaputken lävitse ja paina tiukkaan sisään.
→ Lyö vasaralla paisuntaniittien puikot sisään.

→ Kiinnitä molemmat mukana toimitetut etäisyysrullat laitteiston kehikkoon. Valitse korkeus pestävien ajoneuvojen mukaisesti.
→ Kiristä vastamutterit.

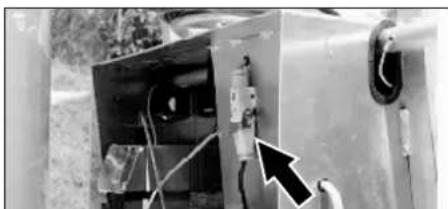

Annostelupumpun kiinnittäminen

Seuraavissa laitteistoissa annostelupump-pu ei kuulu standardi-toimituslaajuuteen:

-1.286-235.0
-1.286-245.0
-1.286-345.0
-1.286-435.0
-1.286-445.0

→ Kiinnitä annostelupumppu mukana toi-mitetulla asennusmateriaalilla laitteis-ton kehikkoon.

→ Pistä annostelupumpun kaapeli sisään.
→ Täytä puhdistusainekanisteri ja aseta se laitteiston peruslevyn päälle.
→ Pistä annostelupumpun imuletku imu-suodattimen kanssa kanisteriin ja kierrä tulppa kiinni.

→ Pistä letku annostelupumpun ulostulosta vedenjakajan ruuviliittimen ja kiristä hattumutteri.

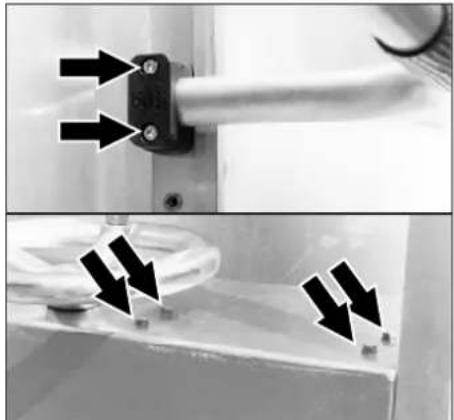

Käsikahvan säätö

Käsikahvat voi kiinnittää kahteen paikkaan.

Korkeuden muuttaminen:

→ Irrota ruuvit.
→ Käännä käsikahva alas, jotta turvakytkimen kaapeli ei vaurioidu.
→ Vedä käsikahva varovasti ulos (turvakytkimen kaapeli on asennettu kah-vaan).

→ Poista sinkilän ulompi ruuvi, kierrä sinkilää 180° ja kierrä ruuvi jälleen hieman sisään.
→ Työnnä käsikahva sisään uuteen positi- oon ja kiristä sinkilät uudelleen.

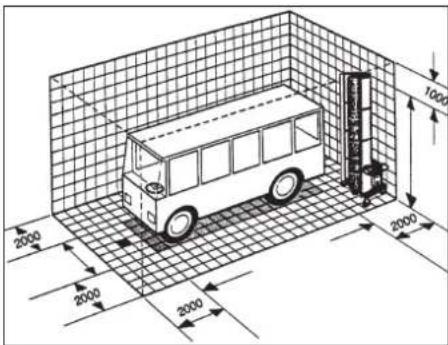

Pesupaikka

Laitteistoa voi käyttää pesuhallissa tai ulkona ulkona.

Yllä on annettu pesupaikan tarvittavat mitat.

Vaatimukset pesupaikalle:

• Tasainen pinta.
• Vapaa esteistä.
• Maksimi kaltevuus 2%.
• Veden poisto.
• Askelturvallinen ristikkoarina ja peite-pellit.
• Lattiapäällyste luistamattomalla pinnalla.

Vesiliitäntä

⚠VAROITUS

Vaara terveydelle epäpuhtauksista juomavesiverkossa johtuen. Pesulaitteistoa ei saa liittää suoraan julkiseen juomavesiverkkoon.

Juomavesiverkkoon liitettäessä pesulaitteiston ja juomavesiverkon väliin pitää asentaa normin EN 1717 mukainen varmuusrakenneosa.

Tulojohtojen valmistelu

⚠ VAARA

Vaarallinen sähköjännite. Sähköasennustyöt saa suorittaa vain sähköalan ammattilainen, ja asennuksessa on noudatettava paikallisia määräyksiä.

Sähkönsyöttöjohdoissa tulee rakennuspai- kan puolella olla pääkytkin, joka voidaan varmistaa vahingossa tapahtuvan tai luvat- toman päällekytkemisen varalta

Laitteisto tarvitsee seuraavat syöttöjohdot:

– Virtakaapeli seuraavan taulukon mukai- sesti.

- Vesiletku 3/4".

Vesiletkun ja virtakaapelin kulloinenkin pi- tuus määrittyy paikallisista olosuhteista tai ajoneuvon pituudesta.

Ajoneuvon kaikki neljä sivua pitää voida pestä yhden pesuvaiheen aikana ilman laitteiston paikan muuttamista.

Virtakaapelin pituus on turvallisuussyistä rajoitettu:

Sähköliitäntä	Kaapeli-typpi	Pituus
400V, 3~, P,N, 50 Hz	5 x 2,5 -H07RN-F	maks. 100 m
230V, 3~, P,N, 60 Hz	5 x 2,5 -H07RN-F	maks. 58 m
230V, 1~, P,N, 50 Hz	3 x 2,5 -H07RN-F	maks. 100 m
230V, 1~, P,N, 50Hz	3 x 1,5 -H07RN-F	maks. 60 m

Annettu pituus mitataan esivarokkeista lait- teistoon.

Jos annettu pituus ei riitä, kysy asiasta laitteiston valmistajalta.

Liitännän toteutus riippuu käyttötavasta.

- Jos laitteistoa käytetään eri pesupai- koilla, kaapelia ja vesiletkua vedetään perässä alustalla.

- Kiinteässä asennuksessa yhteen pesupaikkaan, veden- ja virransyöttö voi tapahtua ylhäältä.

Energiaketju lattialla

→ Liitä vesiletku vedentuloon.
→ Yhdistä virtakaapeli verkkopistokkeella verkkovirtaan.

Yläjohdin energiaketjussa

Tulojohdot johdetaan korkeussäädettävän kaapelivarren välityksellä ensimmäiseen johdevainuun.

Virta- ja vesiliitännät on asennettu kiinteästi ja pätevän ammattilaisen tulee suoritta asennukset.

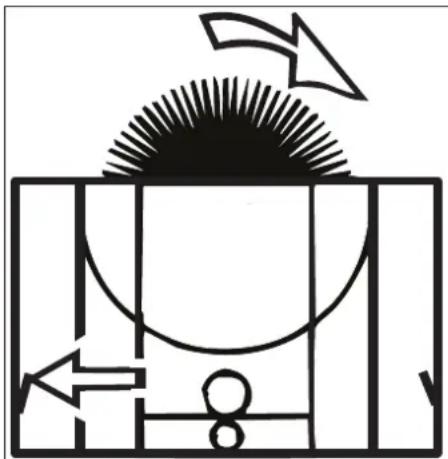

Harjan pyörimissuunnan tarkastaminen.

Jännitteensyötön ensimmäisen kytkemisen yhteydessä tulee tarkastaa harjan pyöri-missuunta.

→ Paina turvakytkintä, joka on yllä olevassa kuvassa merkitty nuolella.
Harjan on pyörittävä nuolen suuntaan.

→ Jos pyörimissuunta on väärä, anna sähköammattilaisen muuttaa virtaliitäntä.

Annostuspumpun säätö

Seuraavissa laitteistoissa annostelupump-pu ei kuulu standardi-toimituslaajuuteen:

-1.286-235.0
-1.286-245.0
-1.286-345.0
-1.286-435.0
-1.286-445.0

Huomautus:

Annostelumäärä on asetettu tehtaalla optimaaliseksi. Yleensä uusi säätö ei ole tarpeen.

VARO

Annostuspumppu voi vaurioitua. Käytä kiertonuppia vain pumpun ollessa käynnissä.

→ Kierrä kiertonuppi annostelupumpun käydessä halutulle annostelumäärälle. Annostelupumpussa ilmoitetut prosentti-tiedot ovat suhteessa pumpun maksimite-hoon.

Käyttö

Jokaisen käyttökerran jälkeen

→ Poista pesupaikalta esteet ja ympäriin-sä lojuvat esineet.
→ Kytke vesiliitäntä.
→ Kytke virtaliitäntä.
→ Tarkasta puhdistusainesäiliön täyttöta- so ja jälkitäytä tarvittaessa.

⚠ VAARA

Lattialla olevat esineet ja johdot aiheuttava- ta kompastumisvaaran.

→ Poista ennen laitteiston käyttöönottoa pesupaikalla makaavat esineet.
→ Kun laitteistoa käytetään lattialla olevaa energiaketjua käyttäen, varmista johtimien kunnollinen johtaminen.

Toiminta hätätilanteessa

→ Päästä hätätilanteessa harjan turvakytkin vapaaksi.

Ajoneuvon valmistelu

→ Sulje ikkunat, ovet ja kattoluukut.
→ Poista sivupeilit tai käännä ne sisään.
→ Paina antennit sisään tai poista ne.
→ Poista tai varmista irraliset osat (tavara-peiteköydet jne.).
→ Sulje tavarapeitteet ja kiinnitä varmasti.

Käyttö

→ Pysäköi ajoneuvo pesupaikan keskelle tai yläenergiaketjun alle.
→ Säädä laitteisto kallistusveivillä puhdistettavan pinnan kaltevuuden mukaiseksi.
→ Positioi laitteisto aluksi ajoneuvon pituussivun alkuun.
→ Pesusuunnassa olevan suutinputken sulkuventtiilin avaaminen
→ Käännä pääkytkin päälle.
→ Kytke annostelupumppu päälle.
→ Pidä molemmin käsin kiinni laitteiston pesusuunnassa olevasta käsikahvasta.

VARO

Vaurioitumisvaara. Älä muuta harjanpyöri-missuuntaa harjan käydessä.

→ Kytke harja päälle vetämällä kyseisen suunnan käsikahvan harja-turvakytkimestä.

Pesusuunta
→ Johdata laitteistoa käsikahvasta vetämällä tasaisella nopeudella ajoneuvon sivuaja pitkin.

Huomautus:

Vedä aina laitteistoa.

Harjan pyörimissuunta on valittu siten, että tarvittava voimantarve vedettäessä on pienin.

Kun harjan kosketuspaine on oikea, etäisysrullat koskettavat kevyesti ajoneuvoa. Liian suuri kosketuspaine ei paranna puhdistustulosta.

Paikallaan olevien, ei sisäänkäännettävien, peilien kohdalla laitteistoa pitää vetää hie-man etäämmälle ajoneuvosta.

→ Ajoneuvon kulmien kohdalla laitteisto on suunnattava uudelleen, kaltevuus on mahdollisesti säädettävä uudelleen, ja sitten pesua jatketaan.

VARO

Tulojohdon vaurioitumisvaara kiertymises-tä johtuen. Vaihda pesusuunta jokaisen ajoneuvon kiertämisen jälkeen.

Kun ajoneuvon kaikki sivut on pesty:

→ Kytke annostelupumppu pois päältä.
→ Vaihtokytke vedentulo toiseen suutinputkeen.
→ Huuhtele ajoneuvo ajamalla sen ympäri astakkaiseen suuntaan vielä kerran.

Pesutoimenpiteen lopetus

→ Vedä pesulaitteisto pois ajoneuvon vie-restä.
→ Päästä harjan turvakytkin vapaaksi.
→ Kytke annostelupumppu pois päältä.
→ Sulje veden syöttöputki.
→ Pitempien käyttötaukojen aikana: Kierrä virta-avain asentoon "0".
Tarvittaessa, tee tulojohto jännitteettö- mäksi.

Säilytys

⚠️ VAROITUS

Loukkaantumis- ja vaurioitumisvaara! Huomioi laitteiston paino säilytyksen aikana.

→ Työnnä laitteisto säilytyspaikkaan.
→ Jos energiaketju on lattialla, poista mahdollisesti liitäntäjohdot.
→ Aseta laitteisto ulkona ja avoimessa hallissa tuulelta suojatusti tai varmista köydellä tai ketjulla kaatumisen varalta.
→ Kiristä rullien seisontajarrut.

⚠VAARA

Laitteiston kaatumisen aiheuttama vahingoittumisvaara. Aseta laitteisto suojaan tuulelta tai varmista kaatumisen varalta.

Suojaaminen pakkaselta

Laitteiston vettä johtavat osat on suojattava pakkaselta, koska ne voivat muuten vauri-oitua.

Pakkasvaaran uhatessa laitteisto on tyhjennettävä täysin vedestä:

→ Sulje veden syöttöputki.
→ Puhalla tulojohto (vesiletku) ja laitteisto paineilmalla puhtaaksi.
→ Kytke harjakäyttö päälle, jotta vesi harjasta linkoutuu pois.

Huolto ja hoito

Huelto-ohjeet

Käyttöturvallisen laitteiston perusta on säännöllinen huolto seuraavan huoltokaa-vion mukaan.

Käytä ainoastaan valmistajan alkuperäisvaraosia tai osia, joita hän suosittelee, kuten

- vara- ja kulumisosat

– lisävarusteosat
- käyttöaineet
– Puhdistusaine

⚠VAARA

Sähköiskun aiheuttama vaara.

Kytke laitteisto jännitteettömäksi, tee se kääntämällä laitteiston pääkytkin asentoon "0" ja varmistamalla kytkin uudelleen tapahtuvan päällekytkemisen varalta.

Sinkoutuvien osien tai lian aiheuttama silmävammavaara. Älä oleskele pyörivien harjojen läheisyydessä. Käytä huoltotöissä suojalaseja.

Kuka saa suorittaa tarkastus-, huolto- ja kunnossapitotöitä?

Käyttäjä

Töitä, joissa on merkki "Käyttäjä", saavat suorittaa vain asiaan perehdytetyt henkilöt, jotka osaavat käyttää ja huoltaa pesulaitteistoja turvallisesti.

Asiakaspalvelu

Töitä, joissa on viite "Asiakaspalvelu", saavat suorittaa vain Kärcher -asiakaspalvelun asentajat.

Huoltosopimus

Jotta laitteiston luotettava käyttö varmistetaan, suosittelemme huoltosopimuksen solmimista. Käänny asianomaisen Kärcher -asiakaspalvelun puoleen.

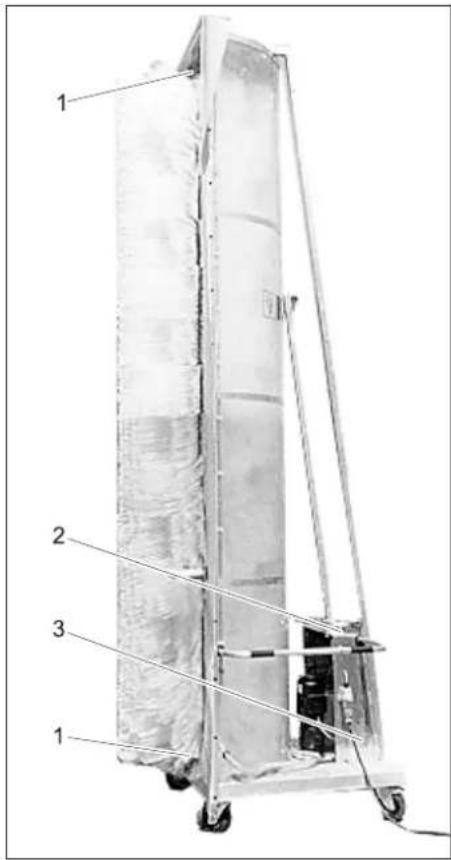

Huoltokaavio

Ajankoh-ta	Toiminta Kyseinen	rakenneryhmä Korjaus keneltä
kuukausit-tain	Voitelu Harjalaakerit	Voitele voitelunipat rasvapuristimella.	Rasva 6.288-059.0	Käyttäjä
		Kallistuskaran laakerit
		Ketju Levitä rasva 6.288-059.0 pensselillä. Käyttäjä
	Silmämääräinen tarkastus	Ohjausrullat Kevytkulkuisuuden tarkastus, tarvittaessa öljyämi-nen.Seisontajarrun tarkastus, kunnostus tarvittaessa tai ohjausrullan vaihto.		Käyttäjä
		Suutinputken suuttimet Tarkasta suuttimien ruiskutuskuvio.Puhdista suuttimet tarvittaessa.		Käyttäjä
		Puhdistusaineen imusuodatin Poista likakerrostumat. Käyttäjä
		Energiaketju (valinnainen) Tarkasta johtojen vauriottomuus ja kiertymättö-myys.		Käyttäjä
Neljän-nesvuosit-tain	Silmämääräinen tarkastus	Harja	Tarkasta segmenttien ja päätyklemmarien tiukka istuvuus. Harjasten puhtauden ja kunnon tarkas-tus Harjan läpimitan tulee olla suurempi kuin 870 mm.	Käyttäjä

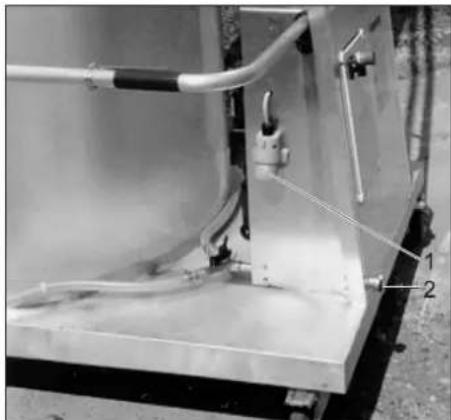

1 Ohjausrulla
2 Ketju

Harjanvaihto

Nelikulma-akseli puolikuorilla

1 Päätyklemmari
2 Harjan puolikuori

⚠VAARA

Onnettomuusvaara laitteistoon kohdistuvissa töissä.

Ennen töitä, kytke laitteisto pääkytkimellä pois päältä ja varmista.

→ Kierrä päätyklemmarin ruuvit irti ja pois-ta päätyklemmari.
→ Siirrä harjan puolikuoria toisiinsa nähden ja ota ne pois harja-akselilta.
→ Asenna uudet puolikuoret seuraavasti.

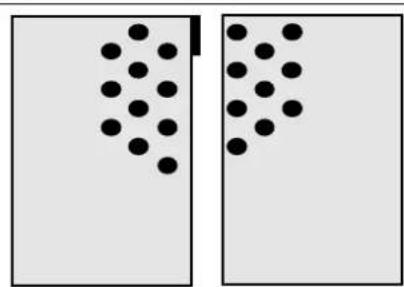

Harjan puolikuorien tyyppi 1

Harjan puolikuorien tyyppi 2

⚠VAROITUS

Tapaturmavaara! Puolikuoria on käytössä kahta eri tyyppiä, joita ei missään tapauksessa saa sekoittaa toisiinsa. Puolikuoret voivat muuten irrota laitteiston käytön aikana irrota akselista. Molemmat tyypit eroavat toisistaan puolikuoren alussa ja lopussa olevien kimppujen järjestyksessä Epätasapainon ja siitä aiheutuvien vaurioiden välttämiseksi, huomioi seuraava: Puolikuoret on vaihdettava aina pareittain, siis aina koko segmentti. Vastakkaisten puolikuori-en harjaskimppujen tulee olla pitkin pus-kusaumaa aina toisiinsa nähden epäkeskisesti.

→ Aseta ensimmäinen puolikuoripari akselille ja työnnä yhteen.
→ Aseta toinen puolikuoripari 90° kierrettynä akselille ja työnnä yhteen.
→ Aseta muut puolikuoriparit 90° kierrettynä akselille.
→ Kun viimeinen puolikuoripari on asennettu, kiinnitä päätyklemmari.
→ Työnnä päätyklemmari viimeista puoli- kuoriparia vasten ja kiristä ruuvit.
→ Tarkasta vielä kerran puolikuorien oikea asennus ja ruuvien tiukka istuvuus.

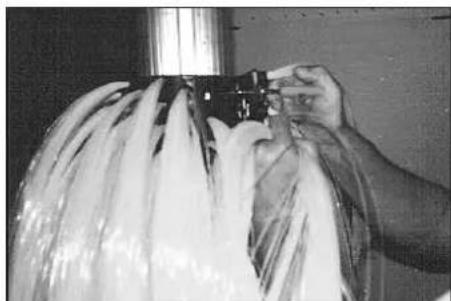

Pyöröakseli mattoharjoilla

⚠️ VAARA

Onnettomuusvaara laitteistoon kohdistuvissa töissä.

Ennen töitä, kytke laitteisto pääkytkimellä pois päältä ja varmista.

→ Irrota mattosegmentin ruuvit ja poista mattosegmentti.
→ Poista muut mattosegmentit peräkkäin.
→ Asenna ensimmäinen, uusi mattosegmentti sille tarkoitettuihin reikiin.
→ Asenna jokainen seuraava mattosegmentti 180° kierrettynä edelliseen nähden.
→ Suoritetun asennuksen jälkeen, tarkasta vielä kerran mattosegmenttien oikea istuvuus ja ruuvien tiukka istuvuus.

Häiriönpoisto

⚠ VAARA

Sähköiskun aiheuttama vaara.

Vain sähköalan ammattilainen saa suorit-taa sähkölaitteistoa koskevia töitä.

Laitteisto on kytkettävä kaikissa töissä jän-nitteettömäksi, kytke sitä varten laitteisto pääkytkimellä asentoon "0" ja varmista se uudelleenkytkeytymiseltä.

Kuka saa korjata häiriöt?

Käyttäjä

Töitä, joissa on merkki "Käyttäjä", saavat suorittaa vain perehdytetyt henkilöt, jotka osaavat käyttää ja huoltaa pesulaitteistoa turvallisesti.

Sähköalan ammattilaiset

Henkilöt, joilla on sähköalan ammatillinen koulutus.

Asiakaspalvelu

Töitä, joissa on viite "Asiakaspalvelu", saavat suorittaa vain Kärcher -asiakaspalvelun asentajat tai Kärcherin valtuuttamat asentajat.

⚠VAARA

Sähköiskun aiheuttama vaara.

Kytke laitteisto jännitteettömäksi, tee se kääntämällä laitteiston pääkytkin asentoon "0" ja varmistamalla kytkin uudelleen tapahtuvan päällekytkemisen varalta.

Sinkoutuvien osien tai lian aiheuttama silmävammavaara. Älä oleskele pyörivien harjojen läheisyydessä. Käytä huoltotöissä suojalaseja.

Häiriöt

Virhe Mahdollinen syy Korjaus keneltä
Laitteisto ei käynnisty Ei viransyöttöä Tarkasta sähköverkko. Sähköalan			ammattilainen
		Sulake rikki. Korjaa vika.	Vaihda sulake.
		Moottorisuoja on lauennut. Tarkasta virrankulutus.
Harja ei pääse kierrosluvulle	Laakeri raskaskulkuinen. Tarkasta harjalaakerit. Käyttäjä
Annostelupumppu ei ime, vaikka ilmattu ja maksimi annostelumäärä.	Kerrostumia venttiilli-istukoissa, kiinni lii-maantuneita venttiilejä.	Huuhtele imujohdot ja venttiilit. Käyttäjä
Annostelupumppu imee ilmaa	Imuventtiilin tai paineventtiilin liitäntä ei ole tiivis.	Tarkasta venttiilien ja imujohtojen tiiviys. Käyttäjä
	Pumppupää ei kiristetty. Kiristä pumppupään ruuvit. Käyttäjä
Annostelupumpun pumput eivät ole tiiviitä	Pumppupää ei kiristetty. Kalvojousi rikkoontunut.	Kiristä pumppupään ruuvit. Vaihda kalvot.	Käyttäjä
Annostelupumppu ei käyt, merkkivalo ei pala.	Ei virransyöttöä Tarkasta ja varmista jännitteensyöttö. Käyttäjä
	Sulake rikki. Vaihda sulake.	Käyttäjä
	Piirilevy rikki.	Vaihda piirilevy.	Sähköalan ammattilainen
Suuttimien suihkutuskuvio epäsäännöllinen	Suuttimet tukkeutuneet.	Puhdista suuttimet.	Käyttäjä

Tekniset tiedot

Laitteiston mitat
		RBS 6012	RBS 6013	RBS 6014
Laitteiston korkeus	mm	3180	4090	4370
Pesukorkeus	mm	3645	3925	4205
Laitteiston leveys	mm	1700
Paino	kg	234	237	240
Pesupaikkatarve	mm	Ajoneuvon pituus +4000Ajoneuvon leveys + 4000
Veden virtauspaine	MPa (baaria) 0,3...0,6 (3...6)
Vesiliitäntä	tuuma	3/4
Vedenkulutus, noin	l/min	80
Maks. veden lämpötila	°C	30
Tehonotto	kW	1,1
Suojatyppi	IP54	IP45
Ulkoilman lämpötila	°C	+3...+50
Ilmankosteus, maks.	%	70
Äänenpainetaso L_pA	dB(A)	65
Epävarmuus K_pA	dB(A)	4
Tärinäkokonaisarvo kädet	m/s2	<2,5
Epävarmuus K	m/s2	0,1

Toimitus

	Sisältö	Mitat	Paino
Irtonaisena	Laitteisto RBS	4500mm x 1700 mm x 1100 mm	250 kg
Pahvilaatikko	Laitteistoversiot	400 mm x 350 mm x 350 mm	5 kg

Laitteistoversiot

	Osanumero	Jännite
RBS 6012	1.826-205.0	400 V, 3~, P, N, 50 Hz
	1.826-215.0	230 V, 3~, P, N, 50 Hz
	1.826-225.0	240 V, 1~, P, N, 50 Hz
	1.826-235.0	400 V, 3~, P, N, 50 Hz
	1.826-245.0	400 V, 3~, P, N, 50 Hz
	1.826-801.0	400 V, 3~, P, N, 50 Hz
	1.826-802.0	230 V, 3~, P, N, 50 Hz
	1.826-803.0	240 V, 1~, P, N, 50 Hz
RBS 6013	1.826-345.0	400 V, 3~, P, N, 50 Hz
RBS 6014	1.862-405.0	400 V, 3~, P, N, 50 Hz
	1.862-415.0	230 V, 3~, P, N, 50 Hz
	1.862-425.0	240 V, 1~, P, N, 50 Hz
	1.862-435.0	400 V, 3~, P, N, 50 Hz
	1.862-445.0	400 V, 3~, P, N, 50 Hz
	1.862-455.0	230 V, 3~, P, N, 60 Hz
	1.862-804.0	400 V, 3~, P, N, 50 Hz
	1.862-805.0	230 V, 3~, P, N, 50 Hz
	1.862-806.0	240 V, 1~, P, N, 50 Hz

Varusteet

Puhdistusaine

RM 811

Annostelu:

Laitteisto annostelupumpulla 0...5 l/h(0...80ml/min)	n. 100 % vastaa80 ml/min
Laitteisto annostelupumpulla 0..0,15 l/h(0..0,250 ml/min)	32...64 % vastaa80...160 ml/min

Asennussarjat

Asennussarja Annostelupumppu

Tilausnumero 3.637-162.0

Keräyssäiliö

500 I, Tilausnumero 3.070-010.0

1000 I, Tilausnumero 3.070-011.0

Uimuriventtiili

Tilausnumero 6.412-765.0

Paineenkohotuslaitteisto

Tilausnumero 6.473-165.0

Asennussarja Putkierotin

Tilausnumero 2.637-650.0

EY-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Pesulaitteisto

Tyyppi: 1.826-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

Sovelletut harmonisoidut standardit

EN 60204-1

EN 61000-6-3: 2007 + A1:2011

EN 61000-6-2: 2005

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana mak- sutta lisävarusteissa mahdollisesti ilmen- neet häiriöt, mikäli ne ovat aiheutuneet materiaali- ja valmistusvirheistä. Takuuta- pauksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lä- himpään valtuutettuun asiakaspalveluun.

Varaosat

– Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.
– Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta.
- Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.
