TT 5003 - Cuisinière CATA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cuisinière à gaz avec 4 foyers, four à gaz, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Poids	Environ 50 kg
Utilisation	Idéale pour la cuisson de plats variés, réglage précis de la température
Maintenance	Nettoyage régulier des grilles et du four, vérification des brûleurs
Sécurité	Système de sécurité gaz, allumage électronique, protection contre les surchauffes
Informations générales	Garantie de 2 ans, disponible en plusieurs coloris

FOIRE AUX QUESTIONS - TT 5003 CATA

La cuisinière CATA TT 5003 ne s'allume pas, que faire ?

Vérifiez que la cuisinière est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer les plaques de la cuisinière CATA TT 5003 ?

Utilisez un nettoyant doux et un chiffon non abrasif pour enlever les taches. Évitez les produits agressifs qui pourraient endommager la surface.

Les voyants de la cuisinière clignotent, que signifie cela ?

Les voyants clignotants indiquent généralement un problème de surchauffe ou un défaut de fonctionnement. Laissez la cuisinière refroidir et vérifiez le manuel d'utilisation pour plus de détails.

Pourquoi la chaleur ne se répartit-elle pas uniformément sur la cuisinière ?

Assurez-vous que les casseroles et poêles sont adaptées à la taille des zones de cuisson. Des ustensiles mal adaptés peuvent affecter la répartition de la chaleur.

Comment régler la température sur ma cuisinière CATA TT 5003 ?

Utilisez les boutons de commande situés à l'avant de la cuisinière pour ajuster la température de chaque zone de cuisson.

La cuisinière dégage une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, cela peut arriver lors de la première utilisation. L'odeur devrait disparaître après quelques minutes de fonctionnement. Assurez-vous de bien aérer la pièce.

Comment savoir si les brûleurs de la cuisinière fonctionnent correctement ?

Allumez chaque brûleur et vérifiez que la flamme est régulière et de couleur bleue. Une flamme jaune ou instable peut indiquer un problème.

Que faire si le four ne chauffe pas ?

Vérifiez si le four est bien réglé et en mode de cuisson. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service après-vente.

Comment installer la cuisinière CATA TT 5003 ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous que la cuisinière est installée sur une surface plane et stable, et qu'elle est correctement raccordée à l'alimentation électrique.

Y a-t-il une garantie pour la cuisinière CATA TT 5003 ?

Oui, la cuisinière est généralement couverte par une garantie de 2 ans. Vérifiez les détails dans le manuel ou sur le site du fabricant.

Comment obtenir un service après-vente pour la cuisinière CATA TT 5003 ?

Contactez le service client de CATA via leur site internet ou par téléphone. Ayez votre numéro de modèle et de série à portée de main.

MODE D'EMPLOI TT 5003 CATA

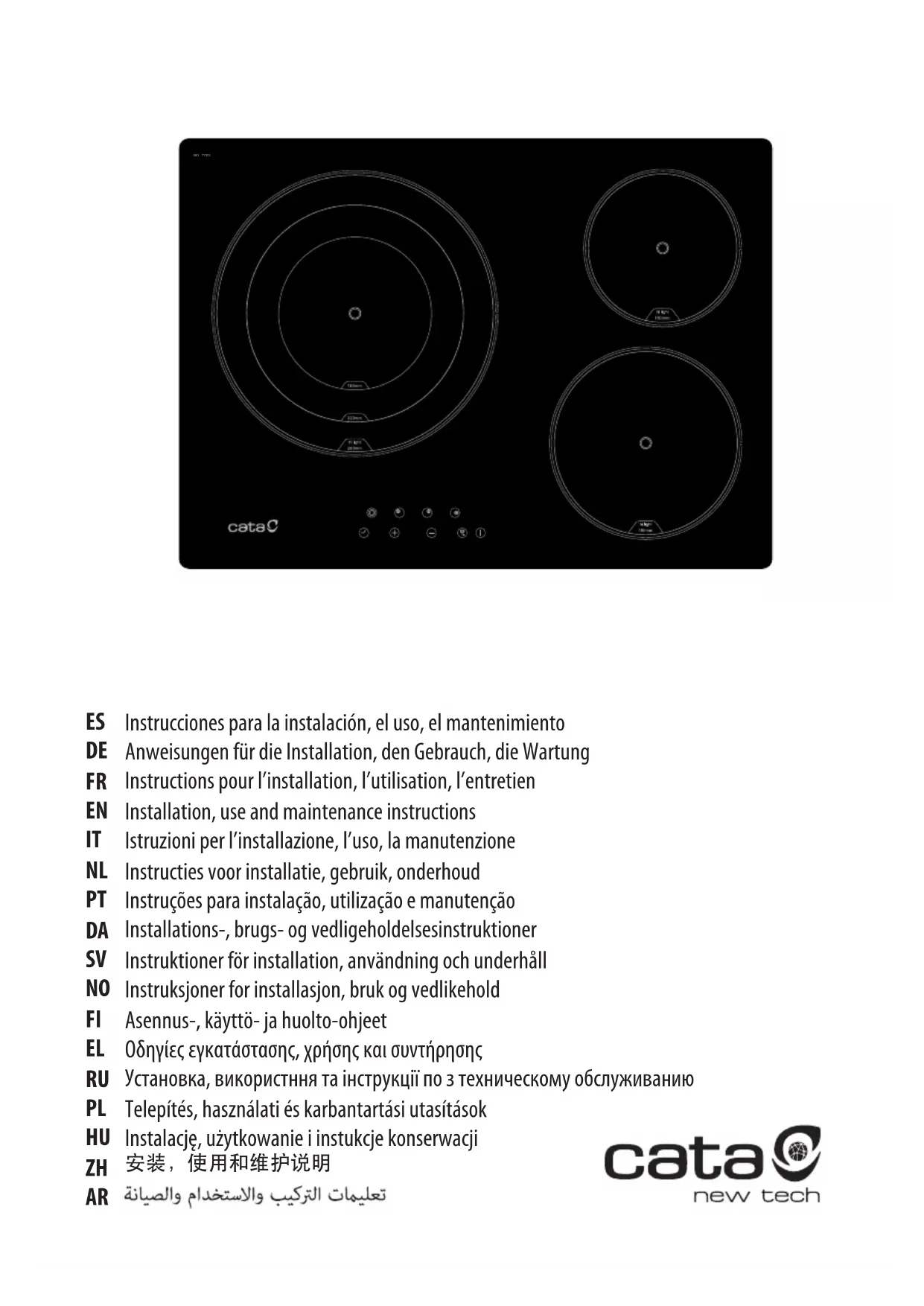

FR Instructions pour l'installation, l'utilisation, l'entretien

Le fabricant déclare que ce produit répond aux normes relatives au matériel électriqueasse tension établies par la directive 2014/35/EU et à la compatibilité electromagnétique définie par la directive 2014/30/EU.

PRECAUTIONS

• Nous recommendons l'utilisation de recipients à fond plat d'un diamètre égal ou légrement supérieur à celui de la zone chaude;
• Eviter les débordements de liquide; réduire la puissance une fois l'ébullition atteinte;
• Ne pas laisser fonctionner les éléments de chauffe à vide ou avec un recipient vide.
• N'utilisez jamais de papier d'aluminium ni placez directement d'aliments enveloppés dans le papier d'aluminium sur le plan de cuisson
• N'appuyez pas d'objets métalliques tels que couteaux, fourchettes, cuillers et couvercles sur la surface du plan de cuisson pour éviter qu'ils se chauffent
• Si vous effectuez la cuisson au moyen de casseroles antiadhésives et sans assaïssonnement, limitez le temps de chauffe à une ou deux minutes

Lors de la cuisson d'aliments qui pouraient attacher sur le fond de la casserole, commencez à puissance minimale et augmentez progressivement tout en remuant souvent.
- Si la surface de la plaque se casse, débrancher immédiatement l'appareil du réseau électrique pour éviter un eventuel choc électrique.
- Ne pas utiliser d'appareils à vapeur pour le nettoyage de la plaque.
- L'appareil et ses parties accessibles peuvent chauffer pendant le fonctionnement.
- Veillez à ne pas toucher les éléments chauffants.
- Les enfants âgés de moins de 8 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont placés sous surveillance permanente.
- Cet apparéil peut être utilisé par des enfants à partir de 8 ans, par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou bien par des personnes possédant une expérience ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir donné les instructions appropriées concernant l'utilisation de l' apparéil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et de maintenance qui incombent à l'utilisateur ne doivent pas été réalisées par des enfants non surveillés.
Cuisiner avec de laGRAISSÉ ou de l'huile sans surveillance presente un risque

d'incendie. Ne tentez JAMAIS d'eteindre un feu avec de l'eau. En cas d'incendie, débranchez l'appareil et couvrez les flammes avec le couvercle d'une casserole ou une couverture ignifuge, par exemple.

• Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson à court terme doit être surveillé continuèlement.
• Cuisson sans surveillance sur une plaque chauffante avec de la graisse ou de l'huile peut etre dangereux et peut causer un incendie.
• Risque d'incendie: ne stockez d' éléments sur la surface de cuisson.
• N'utiliser que des protecteurs de plaque de cuisson concus par le fabricant de l'appareil de cuisson, indiqués par le fabricant dans les consignes d'utilisation ou intégrés à l'appareil. L'utilisation de protecteurs non adaptés peut être à l'origine d'accidents.

Installer dans le cablage fixe un dispositif de déconnexion du réseau électrique avec une séparation de contact sur tous les pôles qui permette une déconnexion totale dans des conditions de surtension de catégorie III, conformément à la norme de cablage.

La prise ou l'interrupteur omnipolaire doit être facilement accessibles après la mise en place de l'appareil.

Cet apparéil n'est pas prévu pour fonctionner à l'aide d'un temporisateur externe ou d'un système de commande à distance indépendant.

Le Constructeur décline toute responsabilité au cas où ces normes et les autres non

mes contre les accidents ne seraient pas observées.

Sile cable d'alimentation s'abîme, demandez à votre service d'assistance technique/agree, au fabricant ou bien à un technicien compétent de vous le changer, afin d'éviter un risque quelconque.

Instructions pour l'usage

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par un personnel qualifié, en con-formité avec les normes en vigueur. En ce qui concerne les instructions spécifiques voir la partie réservée à l'installateur.

Emploi

DALEMENTS CHAUFFANTS TOUCH CONTROL

Touches à effleurement

Toutes les opérations peuvent être effectuées à l'aide des touches à effleurement (capteurs capacitifs), situés sur le panneau avant de la carte; à chaque touche correspond un display. Touteactivité sera confirmée par un signal sonore.

TOUCH CONTROL (Fig. 2)

1 Marche/arrêt ON / OFF
2 Moins -
3 Plus +
4 Circuit double/triple
5 Foyer
6 Affichage du niveau de puissance
7 Voyant double circuit
8 Segment lumineux circuits multiples
9 Sécurité infant
10 Minute

Marche/arret de la commande Touch Control

Après la mise sous tension, il faut environ 1 seconde à la commande de sensitive pour être prête à fonctionner.

Après la réinitialisation de tous les afficheurs, les DEL clignotent pendant 1 seconde environ. Puis les afficheurs et les DEL s'eteignent et la commande sensitive se met en stand-by. La commande sensitive s'active au moyen de la touche Marche (1).

Les afficheurs des foyer indiquent « 0 ». Lorsque l'un des foyer est « brûlant » (température elevée), l'afficheur indique « H » puis « 0 » alternatively.

Après la mise en marche, la commande sensitive reste active pendant 20 secondes. Si aucun foyer n'est sélectionné, la commande sensitive se met automatiquement en stand-by.

La commande sensitive ne peut être activée qu'au moyen de la touche Marche (1).

Le fait d'appuyer simultanément sur la touche Marche (1) et sur d'autres touches ne produit aucun effet, la commande sensitive reste en stand-by.

La commande sensitive peut être désactivée à tout moment au moyen de la touche Marche (1). Y compris lorsque la commande a été verrouillée avec le dispositif de sécurité enfants.

La touche Marche (1) est toujours prioritaire dans la fonction d'arrêt.

Arret automatique

La commande sensitive s'arrête automatiquement après 20 secondes d'inactivité. ÀpRES avoir sélectionné un foyer, l'arrêt automatique s'effectue en deux parties : 10 secondes après lesquelles le foyer est désactiver, puis encore 10 secondes après lesquelles la commande sensitive s'éteint.

Marche/arret d'un foyer

Lorsque la commande sensitive est activée, appuyer sur la touche (5) correspondant au foyer à seLECTIONner.

L'afficheur (6) du foyer sélectionné s'éclaire davantage alors que les autres deviennent moins lumineux. Si le foyer est « brûlant », l'afficheur indique alternatively « H » et « 0 »

Pour selectionner la puissance, appuyer sur la touche PLUS (3) ou MOINS (2); le foyer commence à chauffer.

Une fois le foyer sélectionné, maintainir la pression sur la touche PLUS (3) pour selectionner la puissance : à partir du niveau 1, la puissance augmente d'une unité toutes les 0,4 secondes. Une fois le niveau 9 atteint, il est impossible d'augmenter la puissance.

Si le niveau de puissance a eté choisi au moyen de la touche MOINS (2), le niveau de départ est le « 9 » (niveau maximum). Si la pression est maintainue sur la touche, la puissance diminue d'une unité toutes les 0,4 secondes. Une fois le niveau 0 atteint, il est impossible de réduire la puissance. Il faut alors appuyer à nouveau sur la touche MOINS (2) ou PLUS (3) pour modifier le niveau de puissance.

Arrêt d'un foyer

Selectionner le foyer à eteindre avec la touche (5) correspondante. L'afficheur (6) du foyer selectionné s'éclaire davantage alors que les autres deviennent moins lumineux. La pression simultanée des touches PLUS (3) et MOINS (2) rétablit le niveau de puissance sur 0. La touche MOINS (2) peut également permettre de réduire le niveau de puissance à 0.

Lorsqu'un foyer est « brûlant », « H » et « 0 » s'affichent alternatively.

Arrêt de tous les foyer

Pour obtenir l'arrêt immédiat de tous les foyers, appuyer sur la touche Marche (1). En mode stand-by, la dette « H » s'affiche pour tous les foyers « brûlants ». Tous les autres afficheurs sont éteints.

Puisssance

Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repêres gradués de « 1 » à « 9 » sur les afficheurs (6) à DEL de sept segments.

Indicateur de chaleur résiduelle

Il signale à l'utilisateur que le verre est chaud et peut représentier un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d'un modele mathématique. La chaleur résiduelle est indiquée par la dette « H » sur

I'afficheur a sept segments correspondant.

Le chauffage et le refroidissement sont calculés en fonction : De la puissance sélectionnée (de « 0 » à « 9 »)

De la durée d'activation.

Une fois le foyer est eint, l'afficheur correspondant indique « H » jusqu'à ce que la température du foyer redescende en dessous du niveau critique (≤ 60°C) sur la base du modele mathématique.

Arrêt automatique (durée limite de fonctionnement)

En fonction de la puissance可以选择, chaque foyer s'esteint après un temps établi si aucune opération n'est executée.

Chaque intervention sur le foyer (avec les touches PLUS (3) et MOINS (2) ou double zone) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale.

Protection contre la mise en marche involontaire

Si le contrôle électronique déetecte la pression continue d'une touche pendant pres de 10 s, il s'arrête automatiquement. Le contrôle émet un signal sonore d'erreur pour avertir l'utilisateur de la présence d'un objet sur les capteurs. Le code d'erreur « E R O 3 » apparait sur les afficheurs. Si le foyer est « brûlant», l'afficheur indique alternatively « H » et le signal d'erreur.

• Si dernier foyer n'est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by
• Lorsque le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres: le contrôle peut être coupé à tout moment, même en cas de pression multiple ou continue sur des touches.
• En mode stand-by, l'activation continue des touches ne produitaucun effet. Le contrôle electronique doit s'assurer qu'aucunetouche n'est active avant de pouvoir etre remis en marche.

Verrouillage des touches (sécurité enfants)

- Sécurité enfants :

Verrouillage des touches :

Pour activer le dispositif de sécurité pour enfants après la mise en marche de la commande sensitive, il

faut appuyer simultanément pendant 3 secondes sur la touche de selection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche de selection du feu avant gauche. La dette « L » pour LOCKED apparaitra sur tous les afficheurs (sécurities enfants contre l'allumage involontaire). Si le foyer est « brulant», l'afficheur indique alternatively « L » et « H »

Cette opération s'effectue normalement dans les 10 secondes, aucune autre touche (en dehors de celles qui viennent d'être indiquées) ne doit être activée. Dans le cas contraire, la séquence est interrompue et la table de cuisson est verrouillée.

Le contrôle électronique reste verrouillé jusqu'à ce que l'utilisateur le débloque, même si, entre temps, il est arrêté et remis en marche. Meme une réinitialisation de la commande sensitive (après une chute de tension) ne débloque pas les touches.

Suppression du verrouillage des touches :

Après l'activation de la commande sensitive, la sécurité pour enfants peut être désactivée. Il faut appuyer simultanément pendant 3 secondes sur la touche de selection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la

touche MOINS (2). Si toutes les opérations sont executées dans l'ordre, les touches se déverrouillent dans les 10 secondes qui suivient et la commande sensitive s'estint. Dans le cas contraire, la séquence est considérée comme incomplète et la commande sensitive reste verrouillée. Elle est coupée au bout de 20 secondes.

Si la commande sensitive est remise en marche par le biais de la touche ON/OFF, tous les afficheurs indiquent « 0», les points décimaux clignotent; la commande sensitive est prete pour la cuisson. Si le foyer est « brulant», l'afficheur indique alternatively « 0 » et « H »

Contrôle des circuits multiples

Plaques sans circuit double ou triple, voir fig. 2A

Plaque avec zone double. (Fig. 2B)

L'activation d'un foyer double demande la mise en marche simultanee des deux circuits. L'activation du circuit externe est signalée par unvoyant lumineux (7) situé dans l'angle inférieur droit de I'afficheur. Si seul I allumage du circuit interne est requis, il faut appuyer sur la touche du double circuit (4) pour

désactiver le circuit externe. Pour réactiver le circuit externe, appuyer à nouveau sur la touche du double circuit (4); le voyant lumineux (7) correspondant s'allume à son tour.

Plaque avec zone triple (fig. 2C)/Plaque avec zone double et triple. (Fig. 2D)

L'activation d'une zone de cuisson double/triple implique l'allumage des trois circuits à la fois. L'activation/la désactivation de chaque circuit est réalisée avec la touche 4 et indiquée par un segment lumineux (8).

Signal sonore (vibreur)

Pendant le fonctionnement, le vibreur signale les activités suivantes:

• Pression normale sur les touches (son bref).
• Pression continue sur les touches pendant plus de 10 secondes (son prolongé intermittent).

Entretien (Fig. 4)

Enlevez aussitôt du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graissse, de sucre ou d'autres alimentés fortement riches en saccharine à l'aide d'une raclette à fin d'éviter d'endommager la surface du plan. Ensuite, nettoyer avec un produit ajustat et du papier absorbant, puis rincer à l'eau et secher avec un torchon propre. N'utiliser en aucun cas d'éponges metalliques ou abrasives, éviter également d'utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours.

Instructions pour l'installateur Installation

Ces instructions sont faites pour le technician精通é comme guide à l'installation, au réglage e à l'entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuées quand l'appareil est débranché.

Positionnement (Fig. 5)

1Vuede face
2 Côté frontal

L'appareil est prévu pour être encastré dans une table de travail comme indiquedans le dessin spécial.

Préparer la colle pour seller ci-jointe sur tout le périmètre du plan.

Branchement électrique

Avant d'effectuer le branchement électrique, s'assurer que:

• les caractéristiques de l'installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l'appareil;

• que l'installation dispose d'un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi.

Si I'appareil n'a pas de cable et /ou de prise correspondante, utiliser de la matière apte a

l'absorption induquee sur la plaque signaletique et a la tempere-ture de travail. Le cable ne devra jamais
atteindre une temporature supérieure de 50^ a celle ambiente.

Lorsque la plaque de cuisson est en mode de verrouillage, toutes les commandes sont désactivées, à l'exception de la commande ARRÉT ; vous pouvez toujours éteindre la plaque de cuisson en la plaçant sur ARRÉT en cas d'urgence, mais vous dévrez déverrouiller la plaque de cuisson avant la prochaine opération.

Utilisation du minuteur

Le minuteur presente deux utilisations :

Vous pouvez l'utiliser pour le décompte des minutes. Dans ce cas, aucune zone de cuisson ne s'allumera tant que les minutes ne se seront pas écoulées.
Vous pouvez l'utiliser pour eteindre une zone de cuisson lorsque les minutes se sont ecoulées.
Voupsouspoucezprogrammerle minuteur jusqu'à99minutes.

Utilisation du minuteur pour le décompte des minutes

Si vous ne seLECTIONnez pas une zone de cuisson

1. Assurez-vous que la table de cuisson est allumée.

REMARQUE :vous pouvez utiliser le décompte des minutes même si vous n'avez seLECTIONné aucune zone de cuisson.

2.Appuyez sur la touche du minuteur (P) « D ». Levoyant de décompte commencerà clignoter et le chiffre « 10 » s'affichera sur levoyant du minuteur.
3. Réglez l'heure en appuyant sur la touche de commande « - » ou « + » du minuteur.

Astuce :

Appuyer une fois sur la commande « - » ou « + » du minuteur permettra de diminuer ou augmenter d'une minute.
Appuyez sur la commande « - » ou « + » du minuteur et maintenance-

la appuyée pour diminuer ou augmenter de 10 minutes.

Si l'on appuie sur « - » et « + » simultanément, le minuteur est annulé et levoyant du minuteur s'eteint.
4. Dès que le temps estprogramme,le décompte démarre immédiatement.L'écran affichera le temps restant.
5. L'alarme retentira pendant 30 secondes et levoyant du minuteur s'eteindra lorsque le temps programme sera ecoulé.

Réglage du minuteur pour éteindre une ou plusieurs zones de cuisson

Si le minuteur estprogrammé pour une zone :

1. Sélectionnez la zone de cuisson concernee, en cours de fonctionnement, en appuyant sur la touche (1).
2. Appuyez sur la touche du minuteur (P) « «, le voyant du minuteur clignote et vous pouvez programmermer le minuteur sur ce point.
   3.À l'aide des boutons « + » et « -», vous pouvez effectuer le réglage du minuteur, entre 1 et 99 minutes.

Astuce: Appuyer une fois sur la commande « - » ou « + » du minuteur permettra de diminuer ou augmenter d'une minute.

Appuyez sur la commande « - » ou « + » du minuteur et maintenez-la appuyée pour diminuer ou augmenter de 10 minutes.
Si l'on appuie sur « - » et « + » simultanément, le minuteur est annulé et levoyant du minuteur s'eteint.
4. Dans que le temps estprogramme,le décompte démarre immidiatement.L'écran affichera le temps restant et levoyant du minuteur clignotera pendant 5 secondes.
REMARQUE: le bouton lumineux pres duvoyant du niveau de puissance S r s'allume a, indiquant que la zone est selectionnee.
5. Une fois le temps de cuisson programme écoué, la zone de cuisson correspondante s'eteindra automatiquement.
D'autres zones de cuisson peuvent continuer à fonctionner si elles ont été alluméesAAParavant.

Mode sécurisé (Sécurité infant)

Vous pouvez verrouiller les commandes pour éviditer toute utilisation involontaire (il est impossible par exemple qu'un enfant allume les zones de cuisson accidentellement).
Lorsque les commandes sont verrouillées, toutes les commandes, à l'exception de la commande ARRÉT sont désactivées.

Pourverrouillerlescommandes

Appuyer sur la touche de verrouillage des commandes pendant 3 secondes. Levoyant du minuteur affichera « Lo »

Pour déverrouiller les commandes

1. Assurez-vous que la zone de cuisson à induction est allumée.
2. Appuyez sur la touche de commande et maintenez-la appuyée pendant quelques secondes.
3. Vous pouvez maintainant utiliser votre plaque de cuisson à induction.
