KÄYTTÖOHJE TT 5003 CATA

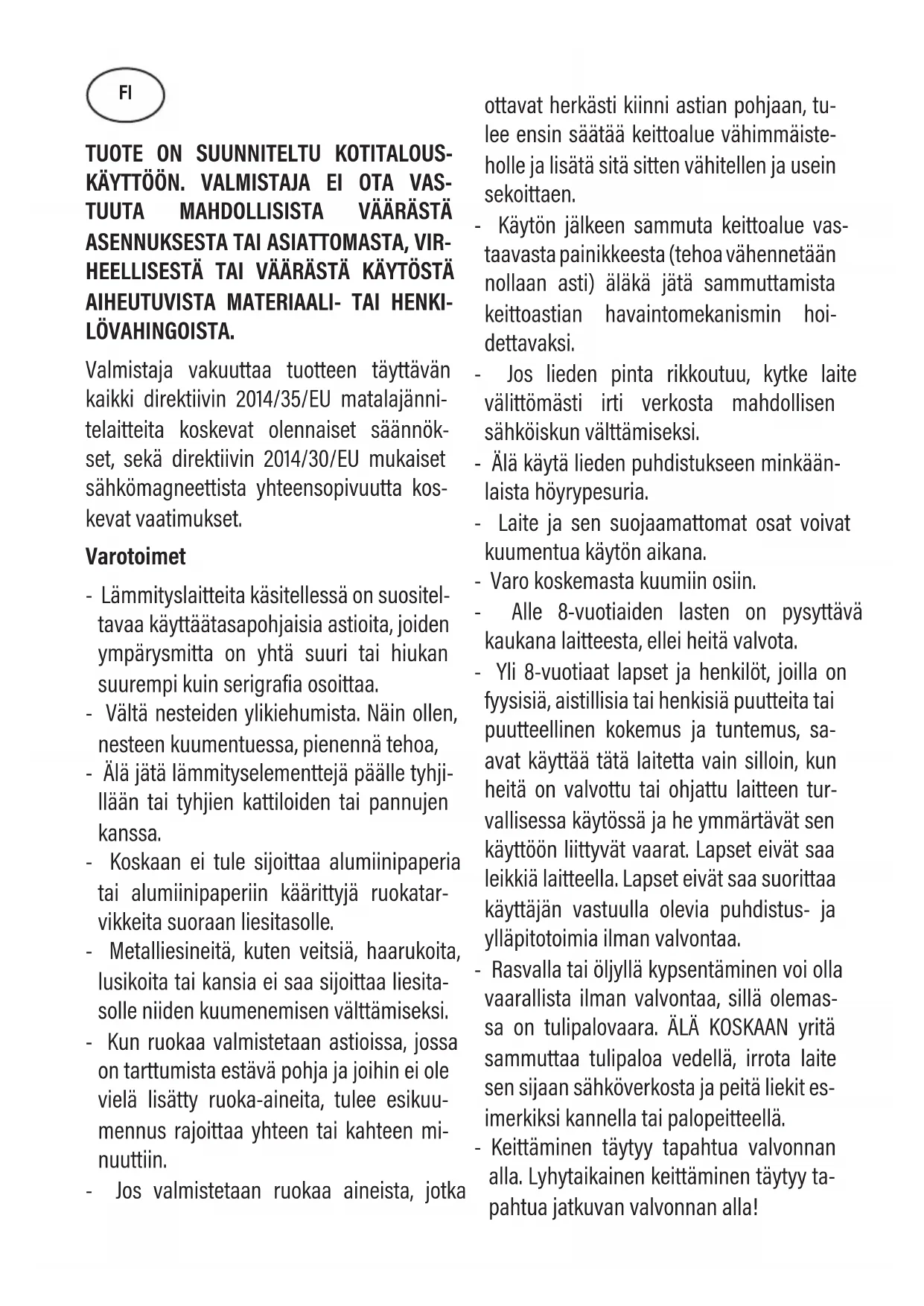

LÖVAHINGOISTA. Valmistaja vakuuttaa tuotteen täyttävän kaikki direktiivin 2014/35/EU matalajänni- telaitteita koskevat olennaiset säännök- set, sekä direktiivin 2014/30/EU mukaiset sähkömagneettista yhteensopivuutta kos- kevat vaatimukset. Varotoimet - Lämmityslaitteita käsitellessä on suositel- tavaa käyttäätasapohjaisia astioita, joiden ympärysmitta on yhtä suuri tai hiukan suurempi kuin serigrafia osoittaa. - Vältä nesteiden ylikiehumista. Näin ollen, nesteen kuumentuessa, pienennä tehoa, - Älä jätä lämmityselementtejä päälle tyhji- llään tai tyhjien kattiloiden tai pannujen kanssa. - Koskaan ei tule sijoittaa alumiinipaperia tai alumiinipaperiin käärittyjä ruokatar- vikkeita suoraan liesitasolle. - Metalliesineitä, kuten veitsiä, haarukoita, lusikoita tai kansia ei saa sijoittaa liesita- solle niiden kuumenemisen välttämiseksi. - Kun ruokaa valmistetaan astioissa, jossa on tarttumista estävä pohja ja joihin ei ole vielä lisätty ruoka-aineita, tulee esikuu- mennus rajoittaa yhteen tai kahteen mi- nuuttiin. - Jos valmistetaan ruokaa aineista, jotka ottavat herkästi kiinni astian pohjaan, tu- lee ensin säätää keittoalue vähimmäiste- holle ja lisätä sitä sitten vähitellen ja usein sekoittaen. - Käytön jälkeen sammuta keittoalue vas- taavasta painikkeesta (tehoa vähennetään nollaan asti) äläkä jätä sammuttamista keittoastian havaintomekanismin hoi- dettavaksi. - Jos lieden pinta rikkoutuu, kytke laite välittömästi irti verkosta mahdollisen sähköiskun välttämiseksi. - Älä käytä lieden puhdistukseen minkään- laista höyrypesuria. - Laite ja sen suojaamattomat osat voivat kuumentua käytön aikana. - Varo koskemasta kuumiin osiin. - Alle 8-vuotiaiden lasten on pysyttävä kaukana laitteesta, ellei heitä valvota. - Yli 8-vuotiaat lapset ja henkilöt, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, sa- avat käyttää tätä laitetta vain silloin, kun heitä on valvottu tai ohjattu laitteen tur- vallisessa käytössä ja he ymmärtävät sen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa käyttäjän vastuulla olevia puhdistus- ja ylläpitotoimia ilman valvontaa. - Rasvalla tai öljyllä kypsentäminen voi olla vaarallista ilman valvontaa, sillä olemas- sa on tulipalovaara. ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä, irrota laite sen sijaan sähköverkosta ja peitä liekit es- imerkiksi kannella tai palopeitteellä. - Keittäminen täytyy tapahtua valvonnan alla. Lyhytaikainen keittäminen täytyy ta- pahtua jatkuvan valvonnan alla! FI- Valvomaton keittäminen hellalla jossa on rasvaa tai öljyä voi olla vaarallista ja jo- htaa tulipaloon. - Tulipalovaara: älä säilytä mitään esineitä keittotasolla. - Käytä ainoastaan keittotason valmistajan suosittelemia tai valmistajan käyttöohjeis- sa määritettyjä asianmukaisia keittotason suojia tai laitteen mukana toimitettuja keittotason suojia. Virheellisten suojien käyttö voi johtaa onnettomuuksiin. Lisää kiinteisiin johdotuksiin mahdollisuus katkaista verkkovirta ja eristä johdotus- sääntöjen mukaisesti niiden napojen kon- taktit, joiden avulla virran voi katkaista täy- sin, kun ylijännite on tasolla III. Pistokkeen tai moninapaisen katkaisijan tulee olla sopiva- lla korkeudella siten, että niihin pääsee hel- posti käsiksi laitteen ollessa asennettuna. Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai etähallintajärjestel- män kanssa. Valmistaja kieltäytyy kaikesta vastuusta ta- pauksissa, joissa edellä mainittuja ohjeita ja tavanomaisia vaaratilanteita ehkäiseviä käyttönormistoja ei noudateta. Jos virtajohto on vahingoittunut, tulee se vaihtaa. Vaihdon tulee olla valmistajan, val- tuutetun teknisen huoltoliikkeen tai päte- vän teknisen asentajan suorittama kaiken- tyyppisten vaaratilanteiden välttämiseksi. Käyttöohjeet Asentaminen Kaikkien asentamiseen liittyvien toimenpiteiden (sähkökytkentä) tulee olla voimassaolevien säännösten mukaisesti asiantuntevan henkilön suorittamia. Katso erityisohjeet asentamista koskevasta osiosta. Käyttö

TOUCH CONTROL LÄMMITYSELEMENTIT

Kosketusherkät näppäimet Kaikki toiminnot voidaan suorittaa kosketusherkkiä näppäimiä painamalla (kapasitiiviset sensorit), jotka sijaitsevat ohjauspa- neelin etuosassa; jokaisella painikkeella on oma toimintansa. Toiminnat vahvistetaan äänimerkillä. TOUCH CONTROL (Kuva 2) 1 Sytytys/sammutus ON / OFF 2 Tehon miinusnäppäin - 3 Tehon plusnäppäin + 4 Kaksi tai kolme virtapiiriä 5 Keittoalue 6 Tehotason näyttö 7 Kaksoiskeittoalueen merkkivalo 8 Valaistu osio useille virtapiireille

Lapsilukko 10 Ajastin Kosketusohjauksen sytytys/sammutus -toiminto Kun keittotaso on kytketty virtaverkkoon, kosketusohjaus alkaa toimia noin sekunnin kuluttua kytkennästä. Kun keittotaso on nollattu (reset), kaikki näytöt ja LED-ilmaisimet vilkkuvat noin sekunnin ajan. Tämän jälkeen kaikki näytöt ja LED- ilmaisimet sammuvat ja keittotaso jää valmiustilaan (stand-by). Kosketusohjaus käynnistetään painamalla sytytyspainiketta (1). Keittoalueiden näytöissä näkyy luku “0“. Jos jokin keittoalueista on kuuma (korkea lämpötila), näyttöön ilmestyy vuorotellen “H“ ja “0“. Sytyttämisen jälkeen kosketusohjaus pysyy aktivoituna noin 20 sekunnin ajan. Mikäli keittoalueita ei valita käyttöön, keittotaso palautuu automaattisesti valmiustilaan. Kosketusohjaus käynnistyy ainoastaan sytytyspainiketta (1) pai- namalla. Mikäli sytytyspainiketta (1) painetaan yhtäaikaa muiden pai- nikkeiden kanssa, keittotaso ei käynnisty ja kosketusohjaus pys- yy valmiustilassa. Kosketusohjaus voidaan sammuttaa koska tahansa sytytys/sam- mutuspainiketta painamalla. Tämä voidaan tehdä myös silloin, kun keittotaso on lukittu lapsilukituksella. Sytytys/sammutuspainikkeen toiminta on aina ensisijaista mui- hin toimintoihin verrattuna. Automaattinen sammutus Jos keittotasolle ei anneta muita toimintaohjeita laitteen sytyttä- misen jälkeen, kosketusohjaus sammuu automaattisesti 20 sekunnin kuluttua. Kun keittoalue on valittu, automaattinen sam- mutusaika jakautuu kahteen 10 sekunnin jaksoon, jolloin valittu keittoalue sammuu 10:ssä sekunnissa ja seuraavien 10 sekunnin jälkeen sammuu kosketusohjaus. Keittoalueen sytyttäminen/sammuttaminen Kun kosketusohjaus on käynnistetty, keittoalue valitaan painama- lla kyseisen alueen valintanäppäintä (5). Valitun keittoalueen tehotason näyttö (6) palaa kirkkaammin ja muiden keittoalueiden näytöt himmenevät. Jos kyseinen alue on kuuma, näkyy näytössä vuoronperään ”H” ja ”0”. MIINUS- (3) tai PLUS- (2) näppäimiä painamalla valitaan haluttu tehotaso ja valittu keittoalue alkaa kuumentua. Kun haluttu keittoalue on valittu, säädä haluamasi lämpöteho pai-namalla PLUS-näppäintä (3). Kun näppäintä pidetään painettuna, nousee tehotaso tasosta 1 alkaen yhdellä yksiköllä aina 0,4 se- kunnin välein. Korkein mahdollinen tehotaso on 9. Jos tehotaso on valittu käyttäen MIINUS-näppäintä (2), alkutaso on silloin 9 (korkein tehotaso). Kun näppäintä pidetään painettu- na, tehotaso laskee yhden yksikön kerrallaan aina 0,4 sekunnin välein. Alhaisin mahdollinen tehotaso on 0. Tehotasoa voi säätää uudelleen painamalla MIINUS- (2) tai PLUS- (3) näppäimiä. Keittoalueen sammuttaminen Valitse sammutettava keittoalue painamalla vastaavaa valin- tanäppäintä (5). Valitun keittoalueen näyttö (6) palaa kirkka- ammin ja muut näytöt himmenevät. Kun PLUS- (3) ja MIINUS –näppäimiä (2) painetaan yhtäaikaa, keittoalueen tehotaso asettuu nollaan. Vaihtoehtoisesti voi painaa MIINUS-näppäintä (2), kunnes tehotaso laskee nollaan. Jos jokin keittoalueista on kuuma, ilmestyy näyttöön vuoron- perään ”H” ja ”0”. Kaikkien keittoalueiden sammuttaminen Kaikki keittoalueet voi sammuttaa yhtä aikaa painamalla sytytys/ sammutuspainiketta (1). Keittotason ollessa valmiustilassa ilmes- tyy “H” niiden keittoalueiden näyttöön, jotka ovat vielä kuumia. Kaikki muut näytöt sammuvat. Tehotaso Keittoalueen tehotaso käsittää 9 eri astetta. Tehotaso näkyy näytössä numeroina 1-9 seitsemänlohkoisten LED-ilmaisimien (6) avulla. Jäännöslämmön ilmaisin Ilmaisin kertoo käyttäjälle, että keraamisen keittotason lämpötila on edelleen vaarallisen korkea eikä keittoalueeseen voi koskea. Lämpötila määritetään matemaattisen mallin mukaan ja mikäli keittoalueella havaitaan jäännöslämpöä, ilmoitetaan se näytössä seitsemänlohkoisesta merkkivalosta muodostuvalla symbolilla ” H ”. Kuumeneminen ja jäähtyminen lasketaan seuraavin perustein:

• Valittu tehotaso (“0“-“9“)

• Käytössäoloaika. Sen jälkeen kun keittoalue on sammutettu, vastaavassa näytössä näkyy “H” niin kauan, kunnes alueen lämpötila on laskenut kriit- tisen tason alapuolelle (≤ 60ºC) matemaattisen laskentamallin mukaan. Automaattinen sammutustoiminto (käyttöajan rajoitus) Mikäli keittotasolle ei valita mitään tehotasoon liittyvää toimin- toa, jokainen keittoalueista sammuu tietyn etukäteen määritellyn enimmäisajan kuluttua. Jokainen keittoalueella suoritettu toimenpide (PLUS- (3), MII- NUS- (2) tai kaksoiskeittoalueen näppäimiä käyttämällä), asettaa enimmäistoiminta-ajan kyseisellä alueella uudelleen alkuarvoon- sa. Suojamekanismi tahattomissa käynnistystapauksissa

• Elektronisen valvontamekanismin havaitessa, että tiettyä näppäintä painetaan jatkuvasti noin 10 sekunnin ajan, se sam- muu automaattisesti. Valvontamekanismi ilmoittaa antureiden havaitsemasta vieraasta esineestä virheäänimerkillä. Näyttöihin ilmestyy virhekoodi “ E R 0 3 “. Jos keittoalue on kuuma, ilmestyy näyttöön ”H” vuoronperään virhekoodin kanssa.

• Siinä tapauksessa, että mitään keittoalueista ei aktivoida 20 se- kunnin aikana kosketusohjauksen sytyttämisen jälkeen, valvon- tamekanismi palauttaa laitteen valmiustilaan.

• Kun valvontamekanismi on käynnissä, ON/OFF –painikkeella on prioriteetti kaikkiin muihin painikkeisiin nähden. Näin laite voi- daan sammuttaa koska hyvänsä, myös sellaisissa tapauksissa, joissa näppäimiä painetaan yhtäaikaisesti tai pidempään.

• Laitteen ollessa valmiustilassa näppäinten jatkuva painaminen ei aiheuta minkäänlaista vaikutusta. Joka tapauksessa jos ele- ktroninen valvontamekanismi halutaan käynnistää uudelleen, tulee mekanismin ensin havaita, ettei mikään näppäimistä ole painettuna. Näppäinten lukitseminen (lapsilukitus)

• Lapsilukitus: Näppäinten lukitseminen: Kun kosketusohjain on käytössä, voit aktivoida lapsisuojan pai- namalla vasemman takakeittoalueen valintapainiketta ja MIINUS- painiketta (2) samanaikaisesti 3 sekunnin ajan, ja sen jälkeen pe- lkästään vasemman takakeittoalueen valintapainiketta. Kaikkiin näyttöihin ilmestyy kirjain “L”, joka tarkoittaa LOCKED, eli lukittu (lapsilukitus tahattoman käynnistymisen estämiseksi). Jos jokin keittoalueista on edelleen kuuma, ilmestyy vastaavan keittoa- lueen näyttöön vuoronperään ”L” ja ”H”. Lukitustoiminto tulee suorittaa 10 sekunnin kuluessa eikä sen aikana saa painaa mitään muita painikkeita kuin edellä mainitut. Päinvastaisessa tapauksessa lukitussekvenssi keskeytyy eikä keittotaso lukkiudu. Elektroninen valvontamekanismi pysyy lukittuna niin kauan, kunnes käyttäjä poistaa lukituksen, silloinkin kun keittotaso on välillä sam- mutettu ja sitten taas sytytetty uudelleen. Näppäinten turvalukitus pysyy voimassa myös silloin, kun keittotaso nollaantuu välillä (esi- merkiksi jännitteen laskun vuoksi). Näppäinlukituksen poistaminen: Kun keittotaso on käynnistetty, voidaan lapsilukitus poistaa näppäimistä. Tätä varten tulee ensin painaa kolmen sekunnin ajan samanaikaisesti takana vasemmalla olevaa keittoalueen valintanäppäintä ja MIINUS-näppäintä (2), ja tämän jälkeen uu- delleen ainoastaan MIINUS-näppäintä. Jos kaikki toimenpiteet tehdään asianmukaisessa järjestyksessä 10 sekunnin sisällä, näppäinlukitus poistuu ja keittotaso sammuu. Päinvastaisessa tapauksessa sekvenssi keskeytyy, keittotaso on edelleen lukittu- na ja sammuu 20 sekunnin kuluttua. Kun keittotaso sytytetään uudelleen ON/OFF –näppäimellä, kai- kissa näytöissä näkyy ”0”, desimaalipisteet vilkkuvat ja keittotaso on valmiina käyttöön. Jonkin keittoalueen ollessa kuuma ilmes- tyvät vastaavan keittoalueen näyttöön symbolit ”H” ja ”0” vuoron- perään. Useiden virtapiirien hallinta Liesitasot, joissa ei ole kahta tai kolmea virtapiiriä; ks. kuva 2A

Kahden keittoalueen liesitaso. (Kuva 2B) Kun kaksoiskeittoalue käynnistetään, syttyvät molemmat alueet yhtäaikaa. Näytön oikeaan alakulmaan syttyy valo (7) merkik- si siitä, että ulompi keittoalue on kytketty päälle. Jos halutaan käyttöön vain sisempi keittoalue, ulomman keittoalueen voi sam- muttaa painamalla kaksois- keittoalueen näppäintä (4). Ulompi keittoalue syttyy uudelleen painamalla jälleen kaksoiskeittoa- lueen näppäintä (4), jolloin näyttöön ilmestyy vastaava valopiste (7). Kolmen keittoalueen liesitaso. (Kuva 2C) / Kahden ja kolmen keittoalueen liesitaso. (Kuva 2D) Kun kaksi tai kolme keittoaluetta on käytössä, kaikki kolme vir- tapiiriä ovat päällä samanaikaisesti. Virtapiirit otetaan käyttöön tai pois käytöstä painikkeella 4 ja valaistu osio (8) näyttää niiden tilan. Äänimerkki (summeri) Käytön aikana äänimerkki ilmoittaa seuraavista toimenpiteistä:

• Lyhyt äänimerkki, kun näppäimiä painetaan normaalisti

• Pitkä, toistuva äänimerkki jos näppäimiä painetaan jatkuvasti yli 10 sekunnin ajan. Ylläpito (Kuva 4) Jotta laite ei vaurioituisi, poista pinnalta välittömästi sille tippu- neet alumiinifolion palaset, ruoanmurut, läikkynyt rasva, sokeri- tahrat ja muut sokeripitoiset ruoantähteet. Puhdista pinta sen jälkeen rätillä ja erikoistuotteella, huuhtele ve- dellä ja kuivaa puhtaalla liinalla. Älä missään tapauksessa käytä sientä tai raapivia puhdistusliinoja; vältä myös voimakkaiden kemiallisten puhdistusaineiden kuten uuninpuhdistusaineen tai tahranpoistoaineen käyttöä. Asennusohjeet Asentaminen Nämä ohjeet on tarkoitettu asentajalle asentamisen, säätämisen ja huollon helpottamiseksi voimassa olevien lakien ja säädösten mukaisesti. Kaikki kyseiset toimenpiteet tulee suo- rittaa aina siten, että liesitaso on kytkettynä pois verkkovirrasta. Sijoittaminen (Kuva 5) 1 Edestä katsottuna 2 Sivusta Laite voidaan sijoittaa toimipaikalle kuvan esittämällä tavalla. Aseta oheinen suojus koko toimialueen ympärysmitalle. Sähkökytkentä Ennen sähkökytkennän suorittamista tarkista, että: - asennusominaisuudet vastaavat liesitason alapinnalle sijoitetun tunnistelevyn ilmoittamia tietoja; - asennuksessa on tehokas maadoituskytkentä voimassaolevien lakien määräysten mukaisesti. Maadoitus on lain mukaan pakollinen. Siinä tapauksessa, että laitteessa ei ole johtoa ja/tai pistoketta, käytä asianmukaista tunnistelevyssä ilmoitetulle sähkövirralle ja työskentelylämpötilalle sopivaa materiaalia. Johto ei saa missään tapauksessa joutua alttiiksi huoneenlämpöä 50ºC korkeammalle lämpötilalle.
