BEDIENUNGSANLEITUNG TT 5003 CATA

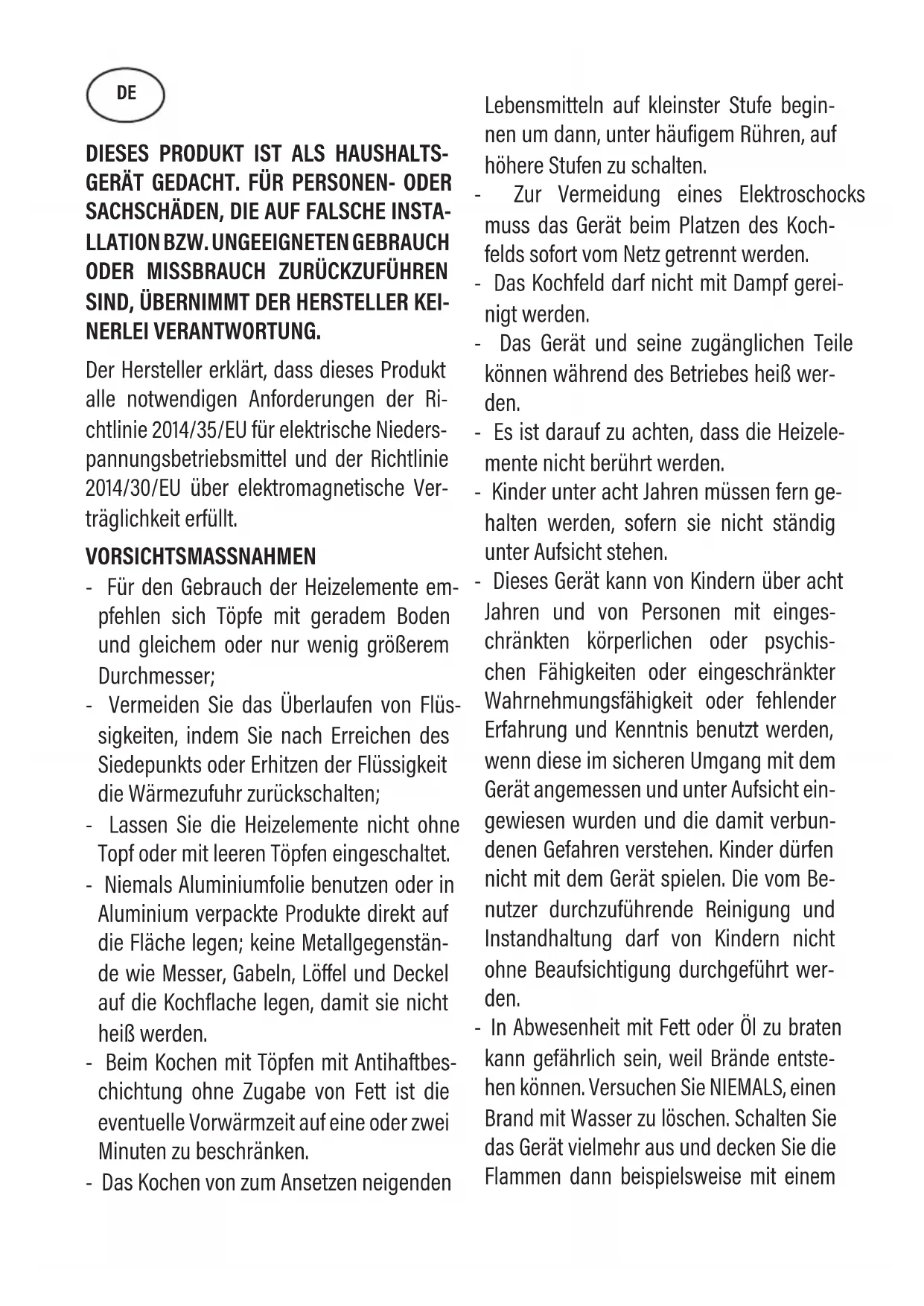

SIND, ÜBERNIMMT DER HERSTELLER KEI-

NERLEI VERANTWORTUNG. Der Hersteller erklärt, dass dieses Produkt alle notwendigen Anforderungen der Ri- chtlinie 2014/35/EU für elektrische Nieders- pannungsbetriebsmittel und der Richtlinie 2014/30/EU über elektromagnetische Ver- träglichkeit erfüllt. VORSICHTSMASSNAHMEN - Für den Gebrauch der Heizelemente em- pfehlen sich Töpfe mit geradem Boden und gleichem oder nur wenig größerem Durchmesser; - Vermeiden Sie das Überlaufen von Flüs- sigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufuhr zurückschalten; - Lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet. - Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstän- de wie Messer, Gabeln, Löel und Deckel auf die Kochflache legen, damit sie nicht heiß werden. - Beim Kochen mit Töpfen mit Antihaftbes- chichtung ohne Zugabe von Fett ist die eventuelle Vorwärmzeit auf eine oder zwei Minuten zu beschränken. - Das Kochen von zum Ansetzen neigenden Lebensmitteln auf kleinster Stufe begin- nen um dann, unter häufigem Rühren, auf höhere Stufen zu schalten. - Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Koch- felds sofort vom Netz getrennt werden. - Das Kochfeld darf nicht mit Dampf gerei- nigt werden. - Das Gerät und seine zugänglichen Teile können während des Betriebes heiß wer- den. - Es ist darauf zu achten, dass die Heizele- mente nicht berührt werden. - Kinder unter acht Jahren müssen fern ge- halten werden, sofern sie nicht ständig unter Aufsicht stehen. - Dieses Gerät kann von Kindern über acht Jahren und von Personen mit einges- chränkten körperlichen oder psychis- chen Fähigkeiten oder eingeschränkter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht ein- gewiesen wurden und die damit verbun- denen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die vom Be- nutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt wer- den.

In Abwesenheit mit Fett oder Öl zu braten kann gefährlich sein, weil Brände entste- hen können. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen. Schalten Sie das Gerät vielmehr aus und decken Sie die Flammen dann beispielsweise mit einem DEDeckel oder einem Feuerlöschtuch ab. - Der Kochvorgang muss überwacht wer- den. Ein kurzfristiger Kochvorgang muss ständig überwacht werden. - Unbeaufsichtigtes Kochen auf dem Koch- feld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. - Brandgefahr: auf den Kochfeldern keine Elemente lagern.

Nur vom Hersteller des Kochgerätes entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeich- nete Kochfeldschützer oder mit dem Gerät gelieferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfällen führen. Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspan- nung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsvorschriften erlaubt. Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein. Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vor- gesehen. Der Hersteller lehnt jede Verantwortung ab falls oben genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden. Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen te- chnischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jedes Risiko auszuschließen. Anweisungen für den Benutzer Installation Alle Operationen hinsichtlich der Installation (elektrischer Ans- chluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführt werden. Für die spezifischen Anweisungen siehe die dem Installateur vor- behaltene Seite. Anwendung HEIZELEMENTETOUCH CONTROL Berührungstasten Alle Funktionen können über Berührungstasten (kapazitive Sen- soren) auf der Frontpartie der Bedienungsblende eingeschaltet werden; jeder Taste entspricht eine Anzeige. Jede Betätigung wird von einem Signalton quittiert. Ein- und Ausschalten TOUCH CONTROL (Abb. 2) 1 Ein/Aus-Taste ON/OFF 2 Minus - 3 Plus + 4 Zwei-/Dreikreis-Kochzone 5 Kochzone 6 Leistungsanzeige 7 Anzeige für Doppelkreis-Kochzone 8 Leuchtsegment für Mehrkreis-Kochzonen 9 Kindersicherung 10 Timer EIN/AUS-Schalten der Touch Control Nach Anschluss an die Netzspannung dauert die Initialisierung der Touch-Control-Steuerung ca. 1 Sekunde, bevor sie betriebs- bereit ist. Nach einem Reset blinken alle Anzeigen und LEDs ca. eine Sekunde lang. Nach dieser Zeit werden alle Anzeigen und LEDs ausgeschaltet und die Steuerung schaltet auf Stand-by. Die Steuerung kann nun durch Betätigen der EIN/AUS-Taste in den Ein-Zustand geschaltet werden. Auf den Kochzonenanzeigen erscheint dann „0“. Sollte eine der Kochzonen heiß sein (hohe Temperatur), blinken auf der Anzeige abwechselnd „H“ und „0“. Die Steuerung bleibt nach dem Einschalten 20 Sekunden lang aktiv. Sollt in dieser Zeit keine Kochzone ausgewählt werden, schaltet die Steuerung automatisch auf Stand-by zurück. Die Touch-Control-Steuerung kann nur durch Betätigen der EIN/ AUS-Taste (1) in den Ein-Zustand geschaltet werden. Sollte eine beliebige andere Taste zusammen mit der EIN/AUS- Taste (1) betätigt werden, bleibt die Steuerung auf Stand-by. Durch Betätigung der EIN/AUS-Taste (1) kann die Steuerung je- derzeit wieder ausgeschaltet werden. Dies gilt selbst dann, wenn die Steuerung durch Aktivierung der Kindersicherung gesperrt ist. Die EIN/AUS-Taste (1) hat hinsichtlich der Ausschalt-Funktion im- mer Vorrang. Automatische Abschaltung Im Ein-Zustand schaltet sich die Touch-Control-Steuerungnach 20 Sekunden selbsttätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätigt wird. Nach der Auswahl einer Kochzone setzt sich diese automatis- che Abschaltzeit aus 10 Sekunden, nach denen sich die Koch- zone ausschaltet, und weiteren 10 Sekunden, nach denen sich die Steuer ung ausschaltet, zusammen. Einschalten/Ausschalten einer Kochzone Wenn die Touch-Control-Steuerung eingeschaltet ist, wird eine Kochzone durch Drücken der entsprechenden Taste (5) aus- gewählt. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Sollte eine der Kochzonen heiß sein, werden abwechselnd „H“ und „0“ angezeigt. Durch Betätigen der PLUS- (3) oder MINUS-Taste (2) wird eine Leistungsstufe eingestellt und die Kochzone beginnt sich zu erwärmen. Nach der Auswahl einer Kochzone kann die Leistungsstufe durch Gedrückthalten der PLUS-Taste (3), beginnend mit Stufe 1, einges- tellt werden, wobei sich die Leistung alle 0,4 Sekunden um eine Stufe erhöht. Nach Erreichen der Leistungsstufe 9 ist keine weite- re Erhöhung mehr möglich. Wird die Auswahl der Leistungsstufe mit der MINUS-Taste (2) vorgenommen, ist die erste Stufe „9“ (maximale Leistung). Wird die Taste gedrückt gehalten, verringert sich die Leistung alle 0,4 Sekunden um eine Stufe. Bei Erreichen der Leistungsstufe 0 ist keine weitere Verringerung der Leistung mehr möglich. Um eine neue Leistungsstufe einzustellen, muss dann wieder die Taste MINUS (2) bzw. PLUS (3) betätigt werden. Ausschalten einer Kochzone Zum Ausschalten einer einzelnen Kochzone muss die entspre- chende Taste (5) betätigt werden. Die Anzeige (6) der entspre- chenden Kochzone wird dann heller, während die anderen Anzei- gen dunkler werden. Werden die PLUS- (3) und die MINUS-Taste (2) gleichzeitig betätigt, wird die Leistungsstufe der entsprechen- den Kochzone direkt auf 0 zurückgesetzt. Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen gedrückt werden, bis die Leistungsstufe erreicht 0 ist. Sollte eine der Kochzonen heiß sein, werden abwechselnd „H“ und „0“ angezeigt. Ausschalten aller Kochzonen Das sofortige Ausschalten aller Kochzonen ist jederzeit durch Betätigung der EIN/AUS-Taste (1) möglich. Im Stand-by-Zustand erscheint ein „H“ in der Anzeige aller Kochzonen, die noch heiß sind. Die anderen Kochzonenanzeigen sind dunkel. Leistungsstufen Jede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen „1“ bis „9“ in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige (6) angezeigt werden. Restwärmeanzeige Der Benutzer wird auf eine eventuell gefährliche Berührtempe- ratur der Glaskeramikoberfläche einer Kochzone hingewiesen. Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H“ auf dem ents- prechenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe (von „0“ bis „9“) und der Betriebszeit berechnet. Nach dem Abschalten einer Kochzone zeigt die entsprechende Anzeige ein „H“, bis die Temperatur rechnerisch unter ein bes- timmtes Niveau abgesunken ist (≤ 60ºC). Abschaltautomatik (Betriebsdauerbegrenzung) Abhängig von der ausgewählten Leistungsstufe wird jede Ko- chzone individuell nach einer bestimmten maximalen Betriebs- dauer abgeschaltet, falls innerhalb dieser Zeit keine Benutzung erfolgt ist. Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS (3) und MINUS (2) bzw. Doppelkreis-Kochzone) führt zur Rückste- llung der maximalen Betriebszeit auf ihren Ausgangswert. Schutz gegen unbeabsichtigtes Einschalten

• Bei Erkennung der Dauerbetätigung einer Taste während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es ertönt dann als Fehlermeldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen erscheint der Fe- hlercode „E R 0 3“. Wenn eine der Kochzonen noch heiß ist, wird abwechslend ein „H“ und die Fehlermeldung angezeigt.

• Wird innerhalb von 20 Sekunden nach dem Einschalten keine Kochzone aktiviert, so schaltet die Steuerung zurück auf Stand-by.

• Die Ein/Aus-Taste hat im eingeschaltetem Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauer- betätigung von Tasten die Steuerung jederzeit ausgeschaltet werden kann.

• In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätigt erkannt werden, bevor sich die Steuerung erneut einschalten lässt. Tastenverriegelung (Kindersicherung)

• Kindersicherung: Tastenverriegelung: Zur Aktivierung der Kindersicherung müssen nach dem Einschal- ten der Touch-Control-Steuerung gleichzeitig drei Sekunden lang die Kochzonenwahltaste hinten links und die MINUS-Taste (2) und danach allein die Kochzonenwahltaste hinten links betätigt werden. Auf allen Anzeigen erscheint dann ein „L“ für LOCKED (Kindersicherung gegen unbeabsichtigtes Einschalten). Sollte eine Kochzone noch heiß sein, werden „L“ und „H“ abwechselnd angezeigt. Dieser Bedienungsablauf muss innerhalb von 10 Sekunden statt- finden und es darf keine andere Taste als die oben beschriebenen gedrückt werden. Andernfalls wird die Eingabe als nicht vollstän- dig abgebrochen und die Kochstelle wird nicht verriegelt. Die Elektronik bleibt bis zur Entriegelung durch den Benutzer im verriegelten Zustand, auch wenn die Steuerung zwischenzeitlich aus- und wieder eingeschaltet wird. Auch ein Reset der Steue- rung (nach einem Spannungsabfall) unterbricht die Verriegelung nicht. Entriegelung: Nach dem Einschalten der Steuerung kann die Kindersicherung deaktiviert werden. Hierzu müssen erst gleichzeitig 3 Sekunden lang die Kochzonenwahltaste hinten links und die MINUS-Taste(2) und danach allein die MINUS-Taste (2) betätigt werden Wenn alle Schritte in der richtigen Reihenfolge und innerhalb von 10 Se- kunden durchgeführt wurden, wird die Verriegelung aufgehoben und die Steuerung befindet sich im AUS-Zustand. Ansonsten ist die Eingabe unvollständig und die Steuerung bleibt im verriegel- ten Zustand und schaltet nach 20 Sekunden ab. Nach erneutem Einschalten der Steuerung mit der EIN/AUS- Taste erscheint auf allen Anzeigen eine 0, die Dezimalpunkte der Anzeigen blinken und die Steuerung ist für den Kochvor- gang einsatzbereit. Sollte eine Kochzone noch heiß sein, wer- den „0“ und „H“ abwechselnd angezeigt. Bedienung der Mehrkreis-Kochzonen Kochfelder ohne Zwei- oder Dreikreis-Kochzone. Siehe Abb. 2A Kochfeld mit Zweikreis-Kochzone (Abb. 2B) Bei der Aktivierung einer Doppelkreis-Kochzone werden die entsprechenden beiden Heizkreise gleichzeitig eingeschaltet. Das Einschalten des äußeren Heizkreises wird durch eine ents- prechende Leuchtanzeige (7) in der rechten unteren Ecke des Displays angezeigt. Wenn nur der innere Heizkreis eingeschaltet werden soll, kann der äußere Kreis durch Betätigung der Doppe- lkreis-Taste (4) ausgeschaltet werden. Durch erneutes Betätigen der Doppelkreis-Taste (4) kann der äußere Kreis wieder einges- chaltet werden, woraufhin die entsprechende Punktanzeige (7) erneut aufleuchtet. Kochfeld mit Dreikreis-Kochzone (Abb. 2C)/Kochfeld mit Zweikreis- und Dreikreis-Kochzone (Abb. 2D) Durch Aktivierung einer Zweikreis-/Dreikreis-Kochzone werden alle 3 Kreise gleichzeitig eingeschaltet. Durch Drücken der Taste 4 kann jeder Kreis ein- oder ausgeschaltet werden. Die Anzeige erfolgt über ein Leuchtsegment (8). Akustisches Signal (Summer) Während des Betriebs werden folgende akustische Summer- Signale ausgegeben:

• Kurzer Summer-Ton bei Normalbetätigung der Tasten

• Längerer, unterbrochener Summer-Ton bei Dauerbetätigung der Tasten während mehr als 10 Sekunden Instandhaltung (Abb. 4) Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen müssen sofort mit einem Schaber von der Kochfläche entfernt werden um mögliche Schä- den an der Fläche zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Küchenpapier säubern, dann mit klarem Wasser nachspülen und abschließend mit einem Lappen trocken wischen. Keine Putzschwämme oder Scheuerkissen zum Einsatz bringen; ab- zuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern. Anweisungen für den Installateur Installation Die angegebenen Anweisungen sind an den zugelassenen Insta- llateur als Richtlinie für die Installation, Regelung und Instandhal- tung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingrie dürfen nur bei ausgeschaltetem Apparat vorgenommen werden. Aufstellung (Abb. 5) 1 Vorderansicht 2 Vorderseite Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter der Plat- te die mitgelieferte Dichtmasse verteilen. Elektrischer Anschluß Vor dem Anschluß an das elektrische Netz sich davon überzeu- gen, daß: - die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen; - die Anlage mit einem wirksamen Erdanschluß gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluß ist gemäß Gesetz verbindlich. Falls der Apparat nicht mit einem Kabel und/ oder mit einem ents- prechenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leistungsschild an- gegeben, und für die Arbeitstemperatur verwendet werden. Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50°C über der Raumtemperatur erreichen.
