INSTRUKCJA OBSŁUGI TT 5003 CATA

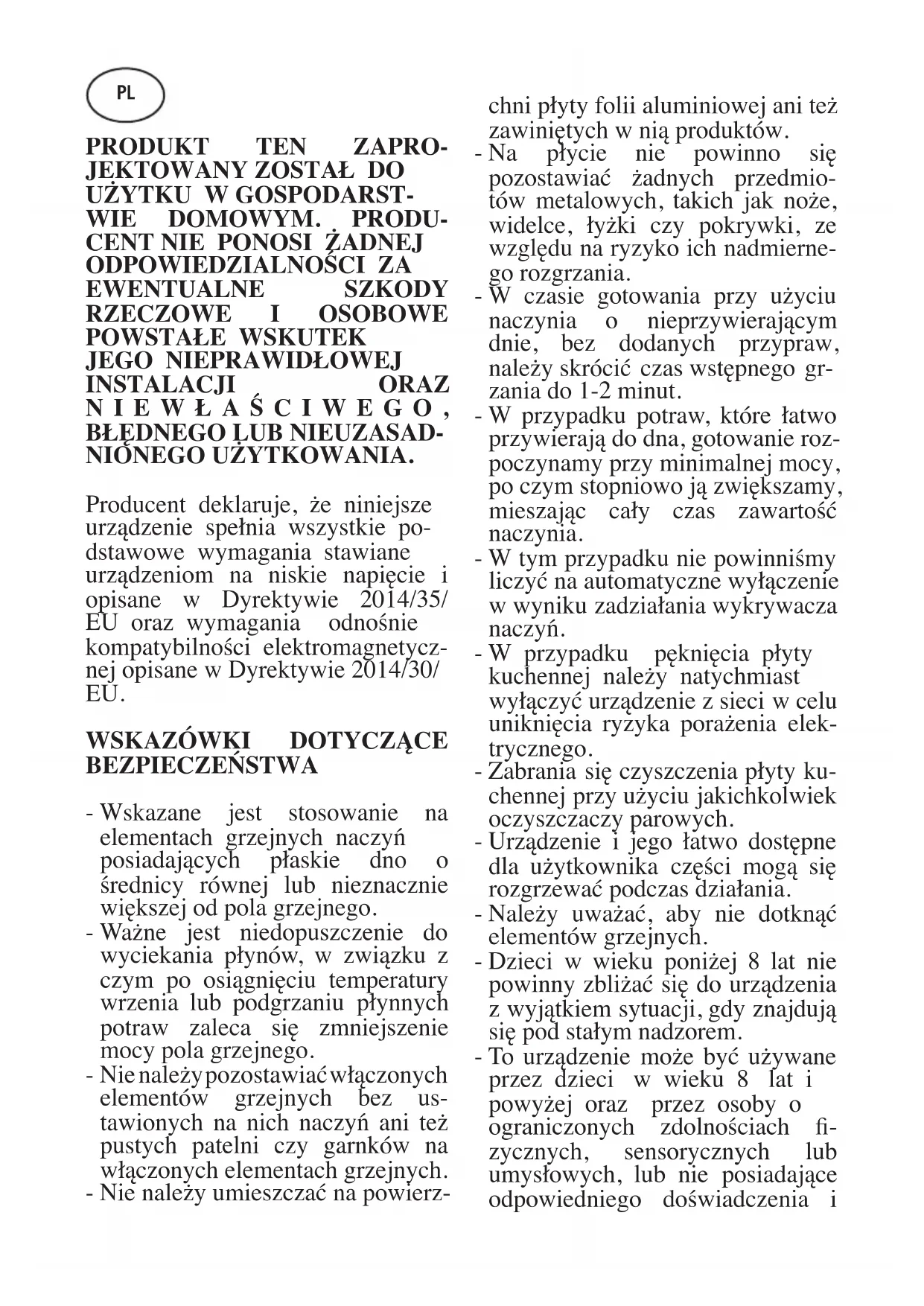

NIONEGO UŻYTKOWANIA. Producent deklaruje, że niniejsze urządzenie spełnia wszystkie po- dstawowe wymagania stawiane urządzeniom na niskie napięcie i opisane w Dyrektywie 2014/35/ EU oraz wymagania odnośnie kompatybilności elektromagnetycz- nej opisane w Dyrektywie 2014/30/ EU.

BEZPIECZEŃSTWA - Wskazane jest stosowanie na elementach grzejnych naczyń posiadających płaskie dno o średnicy równej lub nieznacznie większej od pola grzejnego. - Ważne jest niedopuszczenie do wyciekania płynów, w związku z czym po osiągnięciu temperatury wrzenia lub podgrzaniu płynnych potraw zaleca się zmniejszenie mocy pola grzejnego. - Nie należy pozostawiać włączonych elementów grzejnych bez us- tawionych na nich naczyń ani też pustych patelni czy garnków na włączonych elementach grzejnych. - Nie należy umieszczać na powierz- chni płyty folii aluminiowej ani też zawiniętych w nią produktów. - Na płycie nie powinno się pozostawiać żadnych przedmio- tów metalowych, takich jak noże, widelce, łyżki czy pokrywki, ze względu na ryzyko ich nadmierne- go rozgrzania. - W czasie gotowania przy użyciu naczynia o nieprzywierającym dnie, bez dodanych przypraw, należy skrócić czas wstępnego gr- zania do 1-2 minut. - W przypadku potraw, które łatwo przywierają do dna, gotowanie roz- poczynamy przy minimalnej mocy, po czym stopniowo ją zwiększamy, mieszając cały czas zawartość naczynia. - W tym przypadku nie powinniśmy liczyć na automatyczne wyłączenie w wyniku zadziałania wykrywacza naczyń. - W przypadku pęknięcia płyty kuchennej należy natychmiast wyłączyć urządzenie z sieci w celu uniknięcia ryzyka porażenia elek- trycznego. - Zabrania się czyszczenia płyty ku- chennej przy użyciu jakichkolwiek oczyszczaczy parowych. - Urządzenie i jego łatwo dostępne dla użytkownika części mogą się rozgrzewać podczas działania. - Należy uważać, aby nie dotknąć elementów grzejnych. - Dzieci w wieku poniżej 8 lat nie powinny zbliżać się do urządzenia z wyjątkiem sytuacji, gdy znajdują się pod stałym nadzorem. - To urządzenie może być używane przez dzieci w wieku 8 lat i powyżej oraz przez osoby o ograniczonych zdolnościach - zycznych, sensorycznych lub umysłowych, lub nie posiadające odpowiedniego doświadczenia i PLwiedzy pod warunkiem, że odb- ywa się to pod nadzorem lub że osoby te zostały odpowiednio przeszkolone w zakresie bezpie- cznego użytkowania urządzenia i rozumieją związane z tym ryzyko. Nie należy pozwalać dzieciom na zabawę urządzeniem. Czyszczenie i konserwacja wykonywane przez użytkownika nie powinny być zle- cane dzieciom, jeśli nie zapewni się odpowiedniego nadzoru. - Gotowanie z użyciem tłuszczów lub oleju może być niebezpieczne, gdy jest wykonywane bez nadzo- ru, gdyż może dojść do zapłonu. NIGDY nie należy próbować gasić ognia za pomocą wody. Należy wyłączyć urządzenie i nakryć płomienie, na przykład, pokrywką lub kocem gaśniczym. - Proces gotowania musi być nadzo- rowany. Krótki proces gotowania musi być nadzorowany nieustan- nie. - Gotowanie bez nadzoru na płycie grzejnej na tłuszczu lub oleju może być niebezpieczne oraz może spowodować pożar. - Ryzyko zapłonu: nie gromadzić przedmiotów na powierzchni służącej do gotowania. - Używać wyłącznie elementów zabezpieczających kuchenkę za- projektowanych przez produ- centa kuchenki lub wskazanych przez producenta jako odpowied- nie w instrukcji, lub elementów zabezpieczających kuchenkę wbudowanych w urządzenie. Użycie nieodpowiednich ele- mentów zabezpieczających może spowodować wypadek. Wprowadź do elektrycznej ins- talacji stałej medium odłączające urządzenie od sieci elektrycznej, posiadające oddzielenie styków na wszystkich biegunach, któ- re umożliwia pełne odłączenie w przypadku przepięcia kategorii III, zgodnie z zasadami prowadzenia przewodów instalacji elektrycznej. Nale y zapewni łatwy dost p do wtyczki lub przeł cznika wielobie- gunowego po zamontowaniu urz dzenia. Urządzenie nie ejst przystosowa- ne do użytku przez zewnętrzny wyłącznik czasowy lub system zdal- nego sterowania. Producent zrzeka si wszelkiej od

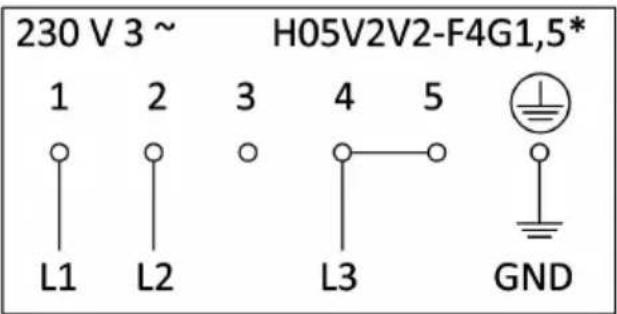

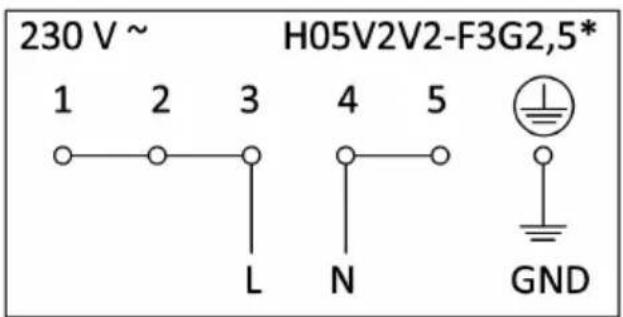

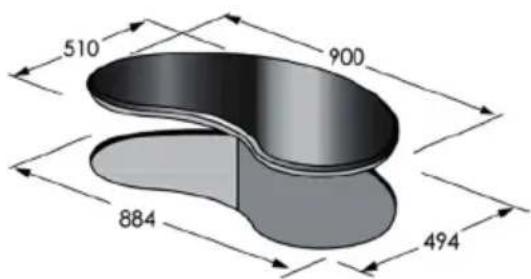

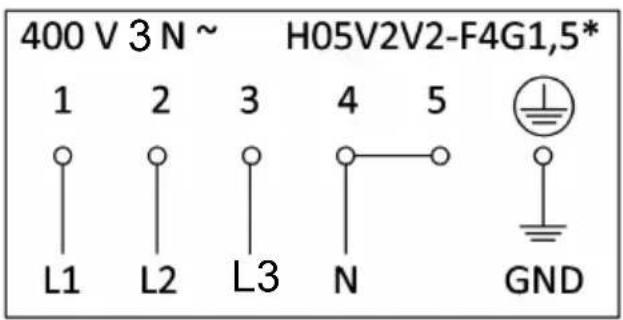

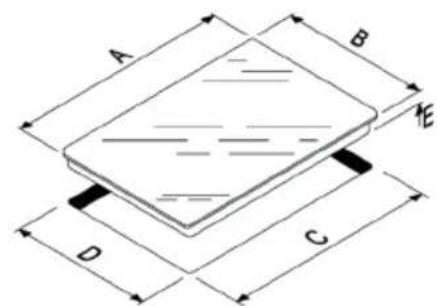

powiedzialno ci w przypadku nieprzestrzegania powy szych zalece i przyj tych powszechnie norm bez- piecze stwa. W celu unikni cia potencjalnego za- gro enia, uszkodzony przewód zasi- laj cy powinien zosta wymieniony bezpo rednio u producenta, w upowa nionym przez niego punkcie serwi- sowym lub przez posiadaj cego od- powiednie kwalifikacje technika. Instrukcja obsługi Instalacja Wszelkie czynności instalacyjne (podłączenie elektryczne) powinny zostać przeprowadzo-ne przez wykwalifikowanego technika zgodnie z obowiązującymi przepisami. Szczegółowe informacje na ten temat zamieszczono we wskazówkach dla instalatora. Sposób użycia

ELEMENTY GRZEJNE UKŁADU

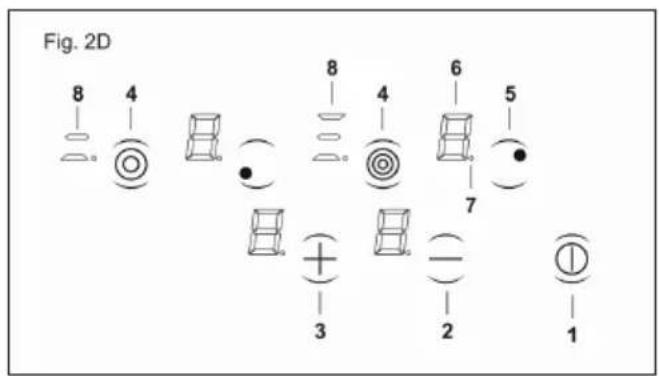

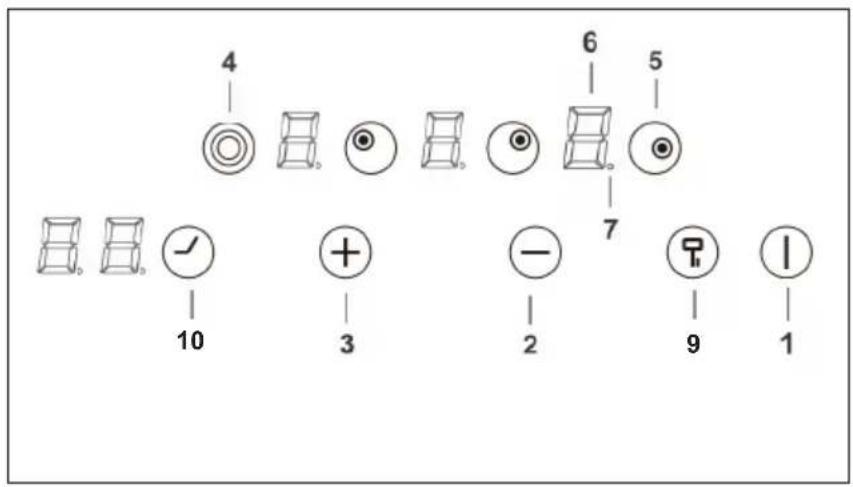

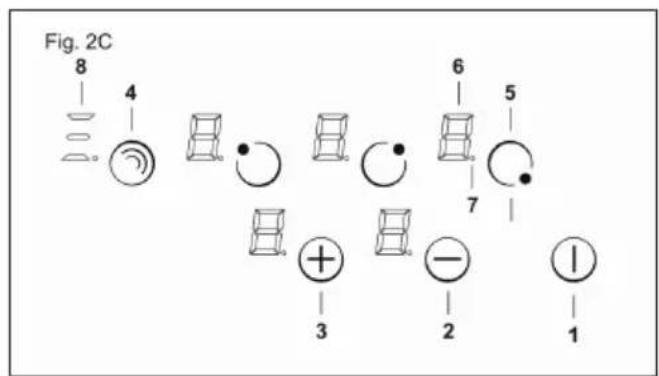

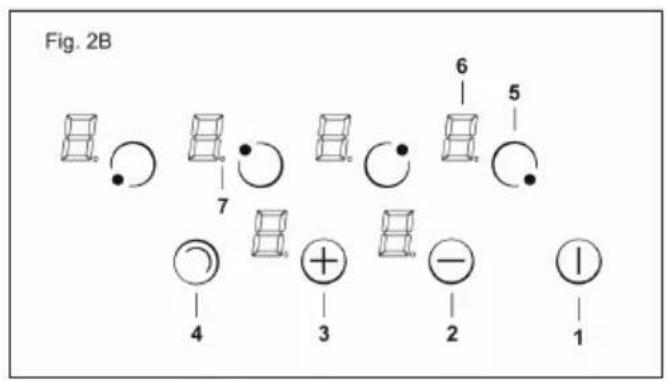

STERUJĄCEGO TOUCH CONTROL Przyciski dotykowe Przyciski dotykowe (czujniki pojemnościowe) znajdujące się na przedniej płycie urządzenia umożliwiają jego pełną obsługę. Każda czynność pot- wierdzana jest sygnałem dźwiękowym. PANEL DOTYKOWY (Rys. 2) Przełącznik zasilania ON / OFF 2 Minus – 3 Plus + 4 obwód podwójny / potrójny 5 Pole grzejne 6 Wyświetlacz mocy grzejnej 7 Kontrolka obwodu podwójnego 8 Układy wieloobwodowe segmentu oświetleniowego9 Blokada przed dziećmi 10 Timer Włączanie i wyłączanie panelu dotykowego Płyta grzejna jest gotowa do pracy po upływie około sekundy od momentu podłączenia jej do sieci elek- trycznej. Po podłączeniu wszystkie wyświetlacze i diody LED będą migać przez około jedną sekundę. Potem zgasną i panel dotykowy przejdzie w tryb czuwania. Aby włączyć panel, należy nacisnąć przełącznik zasi- lania (1). Na wyświetlaczach pól grzejnych pojawi się symbol „0”. Na wyświetlaczach nagrzanych pól na przemian pojawiać się będą symbole „H” i „0”. Panel dotykowy pozostaje aktywny przez 20 sekund od chwili wyłączenia. Jeżeli nie zostanie wybrane żadne pole grzejne, panel dotykowy automatycznie powróci do trybu czuwania. Panel dotykowy włącza się za pomocą przełącznika zasilania (1). Jeżeli równocześnie z przełącznikiem zasilania (1) naciśnięte zostaną inne klawisze, urządzenie nie włączy się. Urządzenie można wyłączyć w dowolnym momen-cie za pomocą tego samego klawisza (1). Ten sposób wyłączania skutkuje nawet wtedy, gdy aktywna jest funkcja blokady rodzicielskiej. Klawisz (1) ma pierwszeństwo względem funkcji wyłączania. Automatyczne wyłączanie płyty Panel dotykowy wyłącza się automatycznie po 20 se- kundach bezczynności. Po wyborze pola grzejnego, proces wyłączania automatycznego przebiega w dwóch etapach: po pierwszych 10 sekundach wyłącza się wy-brane pole, a po następnych 10 – panel dotykowy. Włączanie i wyłączanie pola grzejnego Po włączeniu panelu pole grzejne wybiera się za pomocą odpowiadającego mu klawisza (5). Wyświetlacz (6) wybranego pola zaświeci się jaśniej, podczas gdy pozostałe wyświetlacze ściemnieją. Na wyświetlaczach nagrzanych pól na przemian pojawiać się będą symbole „H” i „0”. Moc grzejną pola ustawia się za pomocą klawiszy PLUS (3) i MINUS (2). Aby ustawić moc grzejną wybranego pola należy wcisnąć i przytrzymać klawisz PLUS (3); moc będzie wzrastać o jedną jednostkę co 0,4 sekundy poczynając od poziomu 1. Poziom „9” oznacza maksymalną moc pola. Jeżeli regulację mocy grzejnej rozpocznie się wciśnięciem klawisza MINUS (2), to wartością wyjściową będzie poziom maksymalny „9”. Przytrzy- manie klawisza spowoduje obniżenie mocy w tempie jednej jednostki na 0,4 sekundy. Poziom „0” oznac-za minimalną moc grzejną pola. Moc grzejną można regulować ponownie naciskając klawisze MINUS (2) i PLUS (3). Wyłączanie pola grzejnego Wybierz pole, które chcesz wyłączyć, wciskając odpowiadający mu klawisz (5). Wyświetlacz (6) wybranego pola zaświeci się jaśniej, podczas gdy pozostałe wyświetlacze ściemnieją. Jednoczesne naciśnięcie klawiszy PLUS (3) i MINUS (2) spowo- duje natychmiastowe przestawienie pola na wartość 0. Opcjonalnie można wciskać klawisz MINUS (2) dopó- ki wartość nie spadnie do 0. Na wyświetlaczach nagrzanych pól na przemian pojawiać się będą symbole „H” i „0”. Wyłączanie wszystkich pól grzejnych Aby w dowolnym momencie natychmiast wyłączyć wszystkie pola grzejne, należy wcisnąć klawisz (1). W trybie czuwania na wyświetlaczach nagrzanych pól wyświetlony zostanie symbol „H”. Wyświetlacze pozostałych pól pozostaną zgaszone. Poziom mocy grzejnej Dostępnych jest 9 poziomów mocy grzejnej pola, którym odpowiadają cyfry od „1” do „9”, wskazywane na siedmiosegmentowym wyświetlaczu LED (6). Wskaźnik ciepła resztkowego Informuje użytkownika o tym, że płyta jest wciąż na tyle gorąca, iż dotknięcie jej może być niebezpieczne. Wartość temperatury obliczana jest według matema- tycznego wzoru, a ciepło resztkowe sygnalizowane literą „H” na siedmiosegmentowym wyświetlaczu od- powiedniego pola. Wartości nagrzania i stygnięcia obliczane są na pods- tawie następujących danych: - wybranego poziomu mocy (od „0” do „9”), - czasu pracy. Po wyłączeniu danego pola grzejnego na odpowiadającym mu wyświetlaczu wskazywana jest litera „H”, dopóki temperatura obliczona według wspomnianego wzoru nie spadnie poniżej poziomu krytycznego (≤ 60ºC). Funkcja automatycznego wyłączania (ograniczenie czasu pracy) O ile użytkownik nie wykona żadnych czynności, poszczególne pola grzejne automatycznie wyłączą się po upływie określonego czasu, zależnego od aktualne- go poziomu mocy grzejnej. Licznik czasu zeruje się po każdorazowej zmianie dokonanej przez użytkownika (np. po naciśnięciu klawisza PLUS (3) lub MINUS (2) albo po włączeniu lub wyłączeniu podwójnego obwodu). Zabezpieczenie przed przypadkowym włączeniem Jeżeli czujnik elektroniczny wykryje przytrzyma- nie klawisza przez ok. 10 s, nastąpi automatycz- ne wyłączenie urządzenia. Wyemitowany zostanie również sygnał dźwiękowy informujący użytkownika o wykryciu przedmiotu. Na wyświetlaczach pojawi się kod błędu „E R 0 3”. Na wyświetlaczach nagrzanych pól na przemian pojawiać się będzie litera „H” i kod błędu. Jeśli żadne pole grzejne nie zostanie wybrane przez 20 sekund od uruchomienia panelu dotykowego, urządzenie automatycznie przejdzie w tryb czuwania. Przy włączonym panelu dotykowym przełącznik za- silania ma pierwszeństwo w stosunku do pozostałych funkcji. Oznacza to, że jego naciśnięcie spowoduje bezwarunkowe wyłączenie płyty nawet w przypadku przytrzymania lub naciśnięcia jednocześnie z innymi klawiszami. Jednoczesne naciśnięcie kilku klawiszy w trybieczuwania jest ignorowane. Aby ponownie włączyć urządzenie, należy zwolnić wszystkie naciśnięte klawisze. Blokada rodzicielska klawiszy

• Blokada rodzicielska: Blokada klawiszy: Aby aktywować funkcję ochrony przed dziećmi po włączeniu sterowania dotykowego, należy przez 3 se- kundy jednocześnie nacisnąć przycisk wyboru lewej strefy gotowania i przycisk MINUS (2), po czym nacisnąć sam przycisk wyboru lewej strefy gotowania. Na wszystkich wyświetlaczach pojawi się litera „L” (ang. LOCKED) – blokada rodzicielska zapobiegająca przypadkowemu włączeniu. Na wyświetlaczach nagr- zanych pól na przemian pojawiać się będą litery „L” i „H”. Opisaną czynność należy wykonać w ciągu maksymal- nie 10 sekund, przy czym nie można naciskać żadnego innego klawisza poza wskazanymi. W przeciwnym przypadku kolejność nie zostanie rozpoznana i nie nastąpi blokada urządzenia. Panel sterowania pozostanie zablokowany aż do mo- mentu wyłączenia blokady przez użytkownika. Ani wyłączenie i ponowne włączenie urządzenia, ani przypadkowy zanik napięcia nie znoszą blokady rodzi- cielskiej. Wyłączanie blokady klawiszy: Aby wyłączyć blokadę rodzicielską, należy naj- pierw włączyć panel dotykowy. Następnie należy jednocześnie nacisnąć klawisz wyboru lewego tylnego pola oraz klawisz MINUS (2) i przytrzymać je przez 3 sekundy, po czym nacisnąć klawisz MINUS (2). Jeżeli opisane czynności wykonane zostaną w ciągu 10 se- kund, nastąpi zwolnienie blokady oraz wyłączenie pan- elu dotykowego. W przeciwnym przypadku procedura zostanie uznana za niepełną, panel dotykowy pozosta- nie zablokowany i po 20 sekundach nastąpi jego auto- matyczne wyłączenie. Po ponownym uruchomieniu panelu za pomocą przełącznika zasilania na wszystkich wyświetlaczach pojawi się „0” i pulsujące kontrolki. Oznacza to, że płyta grzejna jest gotowa do pracy. Na wyświetlaczach nagrzanych pól na przemian pojawiać się będą symbo- le „0” i „H”. Sterowanie układami wieloobwodowymi Płyta bez obwodu podwójnego lub potrójnego, patrz rys. 2A. Płyta z polem podwójnym. (rys. 2B) W takim polu grzejnym domyślnie uruchamiane są oba obwody. Praca obwodu zewnętrznego sygnalizowa- na jest za pomocą kontrolki (7) w prawym dolnym rogu wyświetlacza. Jeżeli potrzebny jest tylko obwód wewnętrzny, dodatkowy zewnętrzny obwód można wyłączyć za pomocą odpowiedniego klawisza (4). Po- nowne naciśnięcie go spowo- duje włączenie obwodu zewnętrznego, o czym poinformuje kontrolka (7) na odpowiednim wyświetlaczu. Płyta z polem potrójnym. (rys. 2C) / Płyta z polem po- trójnym lub podwójnym. (rys. 2D) Przy włączeniu podwójnej lub potrójnej strefy go- towania, w tym samym czasie włączają się 3 obwody. Włączenie lub wyłączenie każdego obwodu odbywa sie po naciśnięciu przycisku 4 i jest to zaznaczone w segmencie oświetleniowym (8). Sygnał dźwiękowy (brzęczyk) Następujące operacje sygnalizowane są za pomocą brzęczyka: Normalne wciśnięcie klawisza – krótki sygnał dźwiękowy. Przytrzymanie wciśniętego klawisza przez dłużej niż 10 sekund – długi przerywany sygnał dźwiękowy. Konserwacja (Rys. 4) Strzępy folii aluminiowej, resztki potraw, plamy z tłuszczu i cukru oraz potraw z dużą zawartością cukru powinny zostać natychmiast usunięte z płyty grzejnej za pomocą skrobaczki ze względu na ryzyko uszko- dzenia jej powierzchni. Po ich zeskrobaniu, płytę przemywamy odpowiednim preparatem chemiczn- ym i przecieramy papierem do użytku kuchennego, a następnie spłukujemy wodą i wycieramy do sucha czystą szmatką. W żadnym wypadku nie powinniśmy używać gąbek ani myjek o właściwościach ściernych. Należy także unikać stosowania silnie działających de- tergentów i środków do wywabiania plam. Wskazówki dla instalatora Instalacja Niniejsza instrukcja przeznaczona jest dla wykwa- likowanego technika, który ma przeprowadzić instalację, regulację i konserwację urządzenia. Została ona opracowana zgodnie z obowiązującymi przepi- sami prawnymi i normami technicznymi. Wszystkie powyższe czynności należy wykonać po uprzednim wyłączeniu urządzenia z sieci. Ustawienie (Rys. 5) 1 Widok z przodu 2 Widok z boku Niniejsze urządzenie przeznaczone jest do zabudowy zgodnie z ukazanym na rysunku schematem. Dołączoną do zestawu uszczelkę umieszczamy na krawędzi płyty. Podłączenie elektryczne Przed podłączeniem urządzenia do sieci elektrycznej, należy upewnić się, że: - warunki instalacyjne pomieszczenia odpowiadają danym technicznym gurującym na tabliczce znamio- nowej znajdującej się na spodniej stronie płyty; - sieć elektryczna wyposażona jest w odpowiednie uziemienie wykonane zgodnie z obowiązującymi nor- mami technicznymi i przepisami ustawowymi. Uzie- mienie jest koniecznym, wymaganym przez prawo warunkiem prawidłowej instalacji. Jeżeli w wyposażeniu urządzenia brakuje przewodu sieciowego i/lub wtyczki, należy zastosować materiał odpowiadający danym technicznym gurującym na ta- bliczce znamionowej, biorąc pod uwagę przewidywaną temperaturę pracy. W żadnym wypadku temperatura przewodu przyłączeniowego nie może przekroczyć 50°C w stosunku do temperatury otoczenie.
