GEBRUIKSAANWIJZING TT 5003 CATA

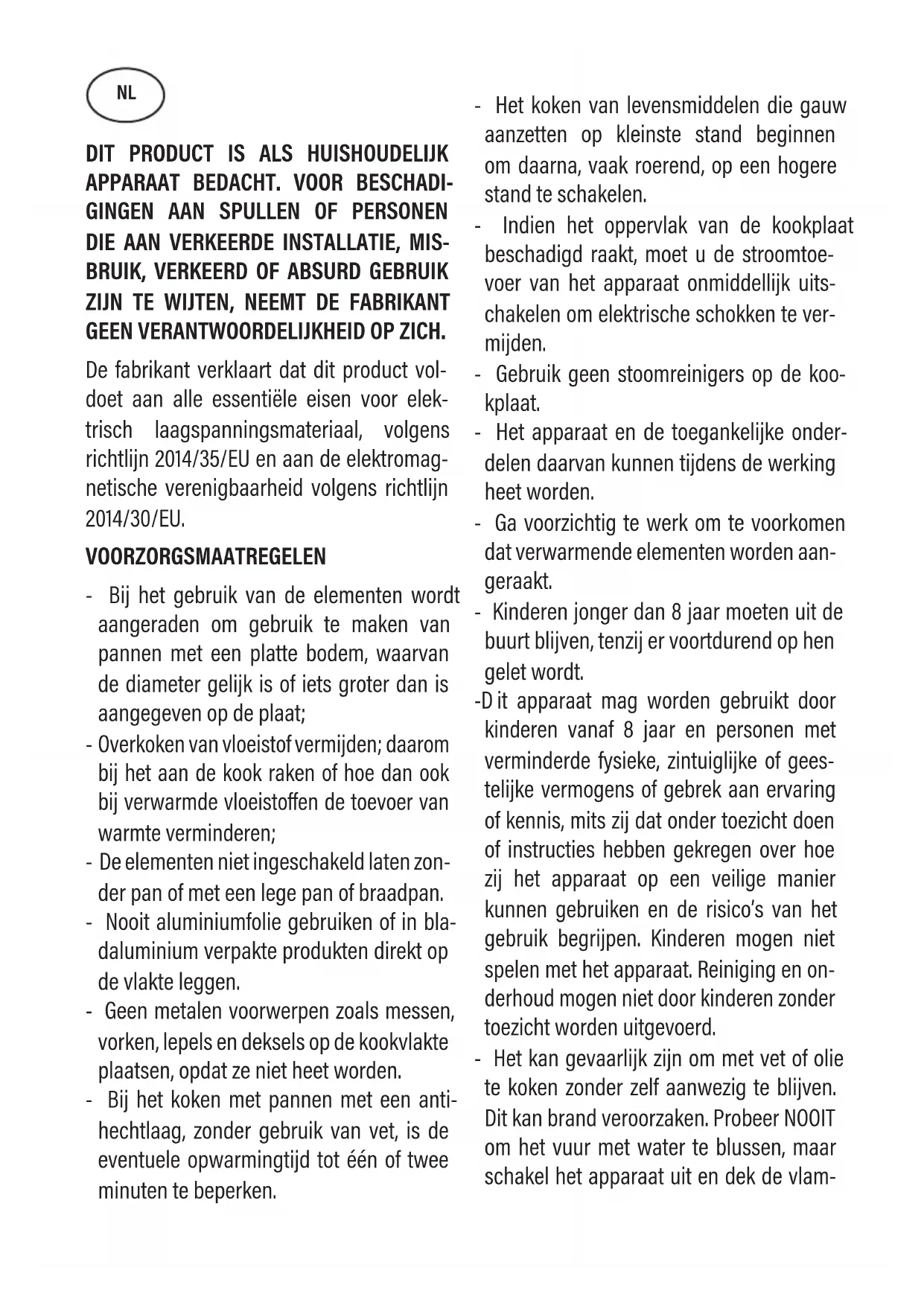

GEEN VERANTWOORDELIJKHEID OP ZICH. De fabrikant verklaart dat dit product vol- doet aan alle essentiële eisen voor elek- trisch laagspanningsmateriaal, volgens richtlijn 2014/35/EU en aan de elektromag- netische verenigbaarheid volgens richtlijn 2014/30/EU. VOORZORGSMAATREGELEN - Bij het gebruik van de elementen wordt aangeraden om gebruik te maken van pannen met een platte bodem, waarvan de diameter gelijk is of iets groter dan is aangegeven op de plaat;

Overkoken van vloeistof vermijden; daarom bij het aan de kook raken of hoe dan ook bij verwarmde vloeistoen de toevoer van warmte verminderen; - De elementen niet ingeschakeld laten zon- der pan of met een lege pan of braadpan. - Nooit aluminiumfolie gebruiken of in bla- daluminium verpakte produkten direkt op de vlakte leggen. - Geen metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookvlakte plaatsen, opdat ze niet heet worden. - Bij het koken met pannen met een anti- hechtlaag, zonder gebruik van vet, is de eventuele opwarmingtijd tot één of twee minuten te beperken. - Het koken van levensmiddelen die gauw aanzetten op kleinste stand beginnen om daarna, vaak roerend, op een hogere stand te schakelen. - Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoe- voer van het apparaat onmiddellijk uits- chakelen om elektrische schokken te ver- mijden. - Gebruik geen stoomreinigers op de koo- kplaat. - Het apparaat en de toegankelijke onder- delen daarvan kunnen tijdens de werking heet worden. - Ga voorzichtig te werk om te voorkomen dat verwarmende elementen worden aan- geraakt. - Kinderen jonger dan 8 jaar moeten uit de buurt blijven, tenzij er voortdurend op hen gelet wordt. - D it apparaat mag worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of gees- telijke vermogens of gebrek aan ervaring of kennis, mits zij dat onder toezicht doen of instructies hebben gekregen over hoe zij het apparaat op een veilige manier kunnen gebruiken en de risico’s van het gebruik begrijpen. Kinderen mogen niet spelen met het apparaat. Reiniging en on- derhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. - Het kan gevaarlijk zijn om met vet of olie te koken zonder zelf aanwezig te blijven. Dit kan brand veroorzaken. Probeer NOOIT om het vuur met water te blussen, maar schakel het apparaat uit en dek de vlam- NLmen af met bijvoorbeeld een deksel of een blusdeken. - Houd toezicht op het kookproces. Blijf bij korte kookprocessen voortdurend toezi- cht houden. - Koken op een kookplaat met vet of olie kan gevaarlijk zijn en brand veroorzaken. - Brandgevaar: berg op de kookopper- vlakken geen voorwerpen op. - Gebruik uitsluitend werkbladbeschermers die door de fabrikant van het kooktoestel zijn ontworpen of die door de fabrikant als geschikt zijn aangeduid in de gebruik- saanwijzing of gebruik werkbladbescher- mers die bij het apparaat worden geleverd. Het gebruik van ongeschikte beschermers kan ongelukken veroorzaken. Installeer in de vaste bekabeling een on- tkoppelingsmechanisme voor het elek- triciteitsnet met op alle polen een con- tactscheiding zodat tijdens categorie III overspanningen de voeding volledig losge- koppeld kan worden, in overeenstemming met de bekabelingsnormen. De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is. Dit apparaat kan niet met een aparte ex- terne timer of afstandsbediening worden bediend. De fabrikant wijst iedere verantwoordeli- jkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd. Als de voedingskabel beschadigd is, moet deze door de fabrikant of door de technis- che dienst worden vervangen of in elk ge- val door een persoon met een soortgelijke kwalificatie, zodat elk gevaar wordt verme- den. Instructies voor de gebruiker Installatie Alle handelingen met betrekking tot de installatie (elektrische verbinding) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur. Gebruik VERWARMINGSELEMENTEN TOUCH CONTROL Drukgevoelige toetsen Alle handelingen kunnen worden uitgevoerd met drukgevoelige toetsen (capacitieve sensoren) die op het frontpaneel van de fi- che staan; met elke toets komt een display overeen. Elke hande- ling wordt met een “biep” bevestigd. TIPTOETSBEDIENING (Afb. 2) 1 Aan/uit 2 Min - 3 Plus + 4 Dubbel circuit/Driedubbel circuit 5 Kookzone 6 Display vermogensniveau 7 Lampje dubbel circuit 8 Indicatielampje Meervoudige circuits 9 Kinderslot 10 Timer Aan/uit van de tiptoetsbediening Na inschakeling is de tiptoetsbediening na ongeveer 1 seconde klaar voor gebruik. Na de reset knipperen alle displays en LEDS gedurende ongeveer 1 seconde. Daarna gaan alle displays en LEDS uit en staat de tip- toetsbediening in de stand-by stand. De tiptoetsbediening kan met de aan/uit toets (1) worden inges- chakeld. De displays van de kookzones tonen een “0“. Als een kookzone “warm is”, toont het display afwisselend een “H“ en een “0“. Na inschakeling blijft de tiptoetsbediening 20 seconden actief. Indien geen kookzone wordt geselecteerd, keert de tiptoetsbe- diening automatisch in de stand-by status terug. De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets (1) wordt ingeschakeld. Als de aan/uit toets (1) tegelijkertijd met andere toetsen wordt ingedrukt, heeft dit geen enkel resultaat en de tiptoetsbediening blijft in de stand-by stand. De tiptoetsbediening kan op elk moment met de aan/uit toets (1) worden uitgeschakeld. Dit geldt ook als de bediening met de kin- derbeveiliging is geblokkeerd. De aan/uit toets (1) heeft altijd voorrang bij de uitschakelfunctie. Automatische uitschakeling Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uitna 20 seconden van inactiviteit. Na de selectie van een kookzone wordt de automatische uitschakeltijd opgedeeld in 10 seconden waarna de selectie van de zone ongedaan gemaakt wordt en 10 seconden daarna gaat de tiptoetsbediening uit. Aan/uit van een kookzone Met ingeschakelde tiptoetsbediening kan de kookzone worden geselecteerd door op de toets (5) van de overeenstemmende zone te drukken. Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Als de zone “warm is” worden afwisselend “H” en “0” getoond. Door op de PLUS- (3) of MIN toets (2) te drukken kan een ver- mogensniveau worden geselecteerd en de zone begint warm te worden. Zodra de kookzone is geselecteerd, kan het vermogensniveau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 seconden met één eenheid toe. Als het niveau 9 is bereikt, zijn er geen verhogingen meer mogelijk. Als het vermogensniveau is geselecteerd met de MIN toets (2), is het beginniveau “9” (maximumniveau). Als de toets ingedrukt wordt gehouden, neemt het actieve niveau iedere 0,4 seconden met één eenheid af. Als het niveau 0 is bereikt, zijn er geen ver- dere verlagingen meer mogelijk. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd. Uitschakelen van een kookzone Selecteer de uit te schakelen zone met de overeenstemmende toets (5). Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Wanneer de PLUS (3) en MIN toets (2) tegelijkertijd worden ingedrukt, wordt het vermogensniveau van de zone op 0 ingesteld. Als alternatief kan de MIN toets (2) worden gebruikt om het vermogensniveau tot 0 te laten afnemen. Als een kookzone “warm is”, verschijnen afwisselend een “H” en een “0”. Uitschakelen van alle kookzones Alle zones kunnen op elk moment tegelijkertijd worden uitges- chakeld met de aan/uit toets (1). In de stand-by modus verschijnt een “H“ op het display van alle kookzones die “warm zijn”. Alle andere displays zijn uit. Vermogensniveau Het vermogen van de kookzone kan op 9 niveaus worden inges- teld die worden aangegeven door de symbolen van “1“ tot “9“ met behulp van de zeven-segment LED-displays (6). Restwarmte-indicator Waarschuwt de gebruiker dat het glas een gevaarlijke tempera- tuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur wordt bepaald volgens een wiskundig model en eventuele restwarmte wordt met een “H” aangeduid door het desbetreende zeven-segment display. De verwarming en de afkoeling worden berekend met betrekking tot:

• het geselecteerde vermogensniveau (van “0“ tot “9“)

• de werkingstijd. Nadat de kookzone is uitgeschakeld, toont het desbetreende display een “H” totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (≤ 60 °C). Automatische uitschakeling (limiet van de werkingsduur) Afhankelijk van het vermogensniveau wordt elke kookzone na een vooraf ingestelde maximale duur uitgeschakeld, als er op geen enkele knop wordt gedrukt. Elke verrichting met betrekking tot een kookzone (met de toetsen PLUS (3) en MIN (2), of dubbele zone) zorgt ervoor dat de maxima- le werkingsduur terug van bij het begin aftelt. Beveiliging in geval van een onbedoelde inschakeling

• Als de elektronische controle gedurende ongeveer 10 s een continu inschakeling van een toets detecteert, gaat hij automa- tisch uit. De controle geeft een geluidssignaal dat de gebruiker waarschuwt dat de sensoren de aanwezigheid van een voorwerp hebben waargenomen. De displays tonen de foutmelding“ E R 0 3 “. .Als de kookzone “warm is”, verschijnt een “H” op het display afgewisseld door het foutsignaal.

• Als binnen 20 seconden na de inschakeling van de tiptoets- bediening geen enkele kookzone wordt ingeschakeld, keert de controle terug naar de stand-by stand.

• Als de controle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zodat de controle op elke willekeurig mo- ment kan worden uitgeschakeld, ook als meerdere toetsen wor- den ingedrukt of een toets continu wordt ingedrukt.

• In de stand-by modus heeft een continue activering van de toet- sen geen enkel eect. Voordat de elektronische controle echter weer kan worden ingeschakeld, moet hij vaststellen dat geen enkele toets geactiveerd is. Toetsenblokkering (kinderbeveiliging)

• Kinderbeveiliging: Toetsenblokkering: Als u na het inschakelen van Touch de kinderbeveiliging wilt ac- tiveren, druk dan gedurende 3 seconden de toets linksachter op de kookzone en de toets Min (2) tegelijk in, en druk vervolgens de toets linksachter op de kookzone opnieuw in. Op alle displays verschijnt er een “L” die staat voor LOCKED (kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone “warm is” worden de “L” en de “H” afwisselend weergegeven. Deze handeling moet binnen 10 seconden worden uitgevoerd en geen enkele van de hierboven beschreven toetsen mag geac- tiveerd zijn. Zo niet, dan wordt de reeks onderbroken en is het kookvlak niet vergrendeld. De elektronische controle blijft geblokkeerd totdat hij door de ge- bruiker ongedaan wordt gemaakt, ook als hij in de tussentijd uit en weer in is geschakeld. Ook een reset van de tiptoetsbediening (na een stroomonderbreking) heft de toetsenblokkering niet op. Opheen van de toetsenblokkering: Na inschakeling van de tiptoetsbediening kan de kinderbevei-liging worden uitgeschakeld. Gedurende 3 seconden dienen tegelijkertijd de selectietoets linksachter op de kookzone en de MIN toets (2) ingedrukt gehouden te worden, en vervolgens enkel de MIN toets (2). Als alle handelingen binnen 10 seconden in de juiste volgorde worden uitgevoerd, wordt de toetsenblokkering opgeheven en is de tiptoetsbediening uitgeschakeld. Zo niet, wordt de reeks als onvoltooid beschouwd. De tiptoetsbediening blijft geblokkeerd en gaat na 20 seconden uit. Als de tiptoetsbediening weer met de ON/OFF toets wordt inges- chakeld, tonen alle displays een “0”, de decimaaltekens knipperen en de tiptoetsbediening is klaar voor het koken. Als een kookzone “warm is”, worden afwisselend de “0” en de “H” getoond. Regeling van meervoudige circuits Kookplaat zonder dubbel circuit of driedubbel circuit, zie fig. 2A Kookplaat met dubbele zone. (fig. 2B) Het in werking stellen van een dubbele kookzone houdt in dat de twee circuits tegelijkertijd aangaan. Het in werking stellen van het externe circuit wordt middels een controlelampje (7) in de rechterbenedenhoek van het display aangeduid.Indien alleen de werking van het interne circuit gewenst wordt, dient het externe circuit uitgezet te worden middels de toets dubbel circuit (4).Door opnieuw op de toets dubbel circuit (4) te drukken wordt het exter- ne cir- cuit nogmaals ingeschakeld, waarbij het desbetre- ende lichtpunt (7) gaat branden. Kookplaat met driedubbele zone (fig. 2C)/Kookplaat met dubbele zone of driedubbele zone. (fig. 2D) Als een dubbele/driedubbele kookzone wordt geactiveerd, bete- kent dit dat de 3 circuits tegelijk worden ingeschakeld. Elk circuit wordt met toets 4 geactiveerd/gedeactiveerd en dit wordt met een indicatielampje (8) aangeduid. Geluidssignaal (zoemer) Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

• normale activering van de toetsen met een kort geluidssignaal.

• continue activering gedurende meer dan 10 s met een langdurig onderbroken geluidssignaal. Onderhoud (Afb. 4) Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen moeten met een schraper van de koo- kvlakte onmiddellijk verwijderd worden om mogelijke beschadi- ging van de bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoel vervolgens met water en droog de plaat af met een schone doek. Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker. Instructies voor de installateur Installatie De onderstaande instructies zijn bedoeld voor de gekwalificeerde installateur, die de installatie, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Re- paraties moeten altijd worden uitgevoerd terwijjl de stroomvoor- ziening van het apparaat is onderbroken. Plaatsing (Afb. 5) 1 Vooraanzicht 2 Zijaanzicht Het apparaat is voorzien om te worden verzonken in een keuken- blad zoals geillustreerd in de betreende figuur. Dicht de ruimte tussen het keukenblad en de plaat rondom af met de bijgeleverde kit. Elektrische aansluiting Alvorens de elektrische aansluiting te verrichten verzekert men zich ervan dat: - de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat; - dat het stroomvoorzienende apparaat voorzien is van een eec- tieve aardeverbinding volgens de wettelijk voorgeschreven nor- men en beschikkingen. Het aarden is verplicht volgens de wet. In het geval dat het apparaat niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaal, geschikt voor de stroomvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur.
