S_SG503DC - Agrafeuse électrique Vonroc - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil S_SG503DC Vonroc au format PDF.
| Type de produit | Agrafeuse electrique sans fil |
| Marque | Vonroc |
| Modele | S_SG503DC |
| Tension nominale | 20 V |
| Type de batterie | Li-ion, plateforme VPOWER 20V |
| Capacite batterie recommandee | CD801AA (2 Ah) ou CD803AA (4 Ah) |
| Chargeur recommande | CD802AA (entree 220-240V, sortie 21V 2.5A) |
| Type d'agrafes | Type 55, longueurs 15-25 mm |
| Type de clous/pointes | Type 47, longueurs 15, 20, 25, 30, 32 mm |
| Cadence de tir | 30 coups par minute |
| Niveau de pression acoustique (LPA) | 89,6 dB(A) (incertitude K=3 dB(A)) |
| Niveau de puissance acoustique (LWA) | 100,6 dB(A) (incertitude K=3 dB(A)) |
| Vibration main-bras | 8,501 m/s² (incertitude K=1,5 m/s²) |
| Eclairage integre | LED de travail avec interrupteur, temporisation 10 secondes |
| Reglage de puissance | Bouton rotatif, puissance d'impact reglable |
| Crochet de ceinture | Oui, amovible |
| Securite | Embout de securite (contact piece), double isolation (classe II) |
| Poids machine (sans batterie) | Environ 1,8 kg (estimation) |
| Poids batterie 2Ah | 0,3 kg |
| Poids batterie 4Ah | 0,65 kg |
| Poids chargeur | 0,36 kg |
| Entretien | Nettoyer avec un chiffon doux et savon, pas de produits agressifs |
| Garantie | Legale, contre defauts de fabrication (details en notice) |
| Usage prevu | Domestique, fixation sur bois (carton, tissu, cuir, etc.) |
FOIRE AUX QUESTIONS - S_SG503DC Vonroc
Questions des utilisateurs sur S_SG503DC Vonroc
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Agrafeuse électrique au format PDF gratuitement ! Retrouvez votre notice S_SG503DC - Vonroc et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S_SG503DC de la marque Vonroc.
MODE D'EMPLOI S_SG503DC Vonroc

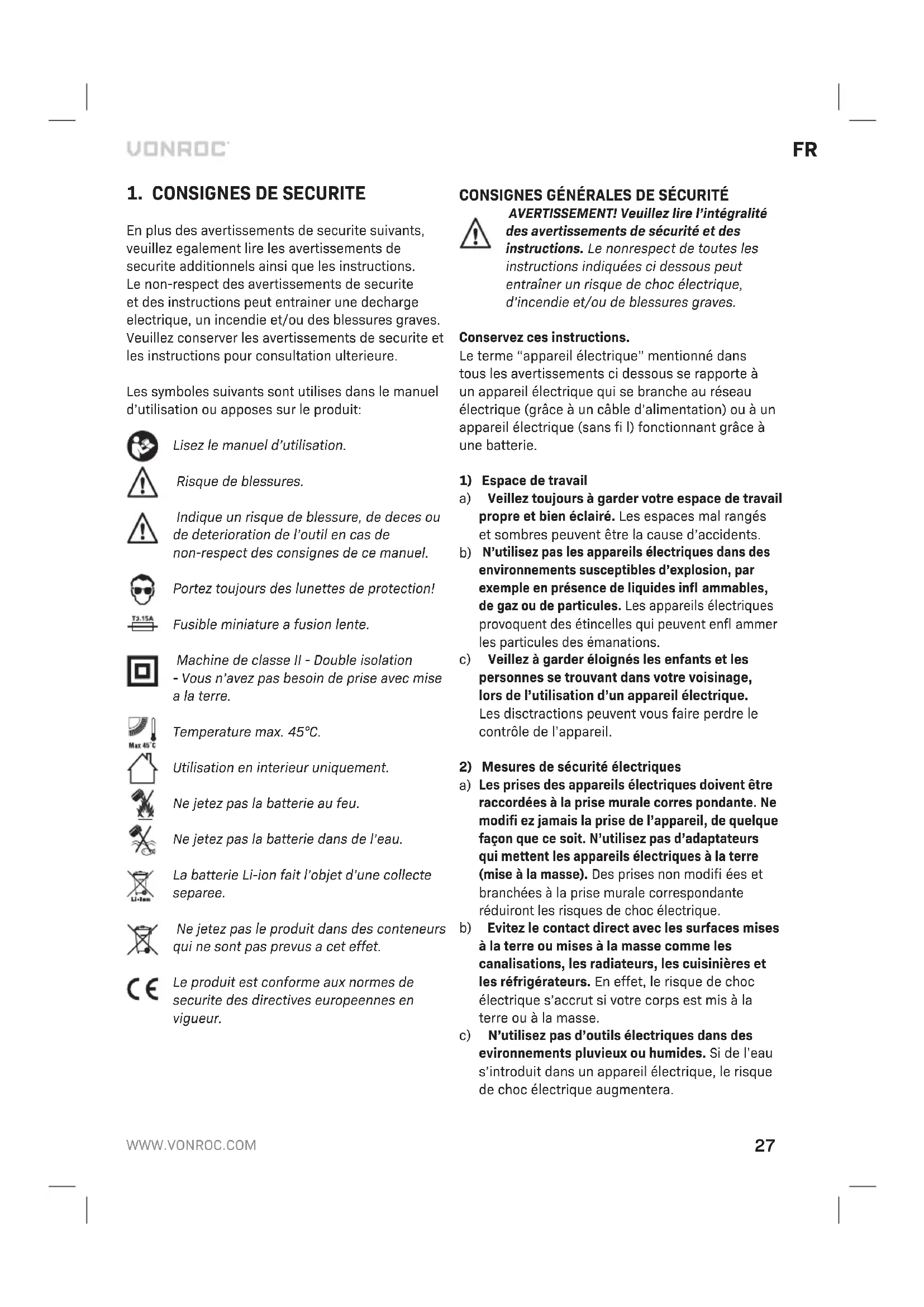

FR Traduction de la notice originale 27
En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.
Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:
Lisez le manuel d'utilisation.
Risque de blessures.
Indique un risque de blessure, de décès ou de détermination de l'utilisateur en cas de non-respect des consignes de ce manuel.
Portez toujours des lunettes de protection !
Fusible miniature à fusion lente.
Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.
Température max. 45°C
Utilisation en intérieur uniquement.
Ne jetez pas la batterie au feu.
Ne jetez pas la batterie dans de l'eau.
La batterie Li-ion fait l'objet d'une collecte séparée.
Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus à cet effet.
Le produit est conforme aux normes de sécurité des directives européennes en vigueur.
Consignes générales de sécurité
AVERTISSEMENT! Veuillez lire l'intégralité des avertissements de sécurité et des instructions. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner un risque d'électrique, d'incendie et/ou de blessures graves.
Conservez ces instructions.
Le terme "appareil électrique" mentionné dans tous les avertissements ci-dessous se rapporte à un appareil électrique qui se branche au réseau électrique (grâce à un câble d'alimentation) ou à un appareil électrique (sans fil) fonctionnant grâce à une batterie.
1) Espace de travail
a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal rangés et sombres peuvent être la cause d'accidents. b) N'utilisez pas les appareils électriques dans des environnements susceptibles d'explosion, par exemple en présence de liquides inflammables, de gaz ou de particules. Les appareils électriques provoquent des étincelles qui peuvent enflammer les particules des émanations. c) Veillez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un appareil électrique. Les distractions peuvent vous faire perdre le contrôle de l'appareil.
2) Mesures de sécurité électriques
a) Les prises des appareils électriques doivent être raccordées à la prise murale correspondante. Ne modifiez jamais la prise de l'appareil, de quelque façon que ce soit. N'utilisez pas d'adaptateurs qui mettent les appareils électriques à la terre (mise à la masse). Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de choc électrique. b) Évitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cuisinières et les réfrigérateurs. En effet, le risque de choc électrique s'accroît si votre corps est mis à la terre ou à la masse. c) N'utilisez pas d'outils électriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un appareil électrique, le risque de choc électrique augmentera.
d) N'utilisez pas le cable de manière abusive. N'utilisez jamais le cable pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le cable éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les cables endommagés ou entremelés augmentent le risque de choc électrique. e) Lorsqu'un appareil est utilisé à l'extérieur, utilisez uniquement un cable prolongateur prévu à cet effet. L'utilisation d'un cable à usage extérieur réduit le risque de choc électrique. f) Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.
3) Sécurité personnelle
a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l'utilisation d'un appareil électrique. N'utilisez pas un appareil électrique si vous êtes fatigué ou si vous êtes sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des appareils électriques peut entraîner des blessures graves. b) Utilisez un équipement de protection personnelle. Protegez-vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures. c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt" avant de brancher l'appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces appareils en ayant l'interrupteur sur "marche" peut causer des accidents. d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une pièce en mouvement de l'appareil électrique, peut entraîner des lésions corporelles. e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de mieux contrôler l'appareil électrique dans des situations imprévues.
f) Habilles-vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action. g) Si les appareils sont fournis pour la connexion des équipements d'évacuation et de récupération de la poussière, assurez-vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces appareils peut réduire les risques liés à la poussière. h) Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4) Utilisation et entretien d'un appareil électrique a) Ne forcez pas l'appareil électrique. Utilisez l'appareil électrique ajusté pour voir application. Un appareil électrique correct le mentionné assurera un meilleur travail et un travail sans danger, au rythme auquel il a été conçu. b) N'utilisez pas l'appareil électrique si l'interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé. c) Débranchez la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des accessoires, ou de ranger les appareils électriques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique. d) Rangez les appareils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les appareils électriques sont dangereux entre les mains d'utilisateurs non formés. e) Entretenez les appareils électriques. Vérifiez tout défaut d'alignement et l'enchaînement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des appareils électriques. En cas de dommages, faites réparer l'appareil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des appareils électriques mal entretenus.
f) Veillez à garder les outils coupants aiguisés et propres. Des outils coupants correctement entretenus avec des lames aiguisées sont moins susceptibles de se bloquer et sont plus faciles à contrôler. g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique de l'appareil électrique, en tenant compte des conditions de travail et du travail à effectuer. L'utilisation de l'appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses. h) Gardez les poignées et les surfaces de préhension sèches, propres et exempts d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues. 5) Utiliser et soigner les outils à batterie a) Rechargez la batterie uniquement avec le chargeur spécifique fourni par le fabricant. Un chargeur adapté à une certaine batterie peut être cause de danger d'incendie quand on l'utilise avec une batterie différente. b) Utilisez chaque outil uniquement avec la batterie conçue pour lui. L'utilisation de toute autre batterie peut être cause de danger de blessure ou d'incendie. c) Lorsqu'une batterie n'est pas en usage, gardez-la hors d'atteinte d'objets métalliques tels que les trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l'autre. Un court-circuit entre les bornes de la batterie peut être cause de brûlures ou d'incendie. d) Dans des circonstances extrêmes, du liquide peut gicler hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicule d'une batterie peut causer irritations ou brûlures. e) N'utilisez pas un bloc-batterie ou un outil endommagé ou modifié. Une batterie
endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.
f) N'exposez pas le bloc-batterie ou l'util au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130°C peut provoquer une explosion. REMARQUE La température de 130°C peut être remplacée par la température de 265°F. g) Respectez les instructions pour la charge et ne rechargez pas le bloc-batterie ou l'outil à une plage de températures hors de celle spécifique dans les instructions. Une charge mal effectuée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.
6) Maintenance
a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pièces de rechange identiques aux pièces d'origine. Cela permet d'assurer la sécurité de l'outil électrique. b) Ne répandre jamais des blocs-batteries endommagés. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agréés.
Avertissements liés à la sécurité propres aux agrafeuses
a) Partez toujours du principe que l'outil contient des fixations. Toute négligence dans la manipulation de l'outil peut entraîner la projection inattendue des fixations et donc des blessures. b) Ne pointez pas l'outil vers vous-même ou vers toute autre personne à proximité. Des blessures sont sinon possibles si les fixations sont projetées en cas de déclenchement inattendu. c) N'actionnez pas l'outil avant qu'il ne soit fermement appuyé contre l'ouvrage. Si l'outil n'est pas en contact avec l'ouvrage, la fixation peut dévier de l'endroit ciblé. d) Débranchez l'outil de la source d'alimentation électrique si une fixation reste coincée dans l'outil. Au moment du retrait d'une fixation coincée, le déclenchement accidentel de l'agrafeuse est possible si elle est restée branchée. e) Soyez prudent pour retirer une fixation restée coincée. Il est possible que le mécanisme soit comprimé et que la fixation soit éjectée avec force alors que vous tentez de la décoincer.
f) N'utilise pas cet outil pour fixer des câbles électriques. Il n'est pasçu pour l'installation de câbles électriques et il pourrait endommager leur isolant et donc occasionner une décharge électrique ou un incendie.
Avertissements de sécurité pour l'accu
a) Ne pas ouvrir l'accu. Risque de court-circuit. b) Protéger l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explosion. c) En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de maux, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. d) N'utilisez l'accumulateur qu'avec votre produit Vonroc. Ceci protège l'accumulateur contre une surcharge dangereuse. e) Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risquent d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.
Utilisation prévue
Chargez uniquement à l'aide de la batterie Li-ion rechargeable CD801AA ou CD803AA. Tout autre type de batterie est susceptible d'exploser et de provoquer des blessures et des dommages matériels.
a) L'appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) souffrant de déficiences physiques, sensorielles ou mentales, ou par des personnes inexpérimentées ou non formées. Toute utilisation doit se faire sous la surveillance d'une personne responsable et avec les instructions appropriées. b) Même sous surveillance, les enfants ne doivent pas jouer avec l'appareil. c) Ne rechargez pas les batteries non rechargeables! d) Veuillez effectuer la recharge des batteries dans un endroit bien ventilé!
Sécurité électrique
Vérifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.
N'utilisez pas la machine si le câble secteur ou la fiche secteur est endommagé. Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1.5mm². Si vous utilisez une bobine de rallonge, déroulez toujours complètement le câble.
Cet outil électrique n'a été conçu que pour un usage domestique. Il peut être utilisé pour fixer des panneaux en carton, du matériel d'isolation, des textiles, du cuir, du bois ou tout autre matérielu similaire et non friable sur une surface en bois. Cet outil n'est pas destiné à fixer des câbles électriques ou du lambris au mur ou au plafond. L'outil n'est pas destiné à un usage artisanal, commercial, professionnel et/ou industriel.
REMARQUE: Certains bois de gros œuvre (comme le parquet très sec) peuvent nécessiter l'utilisation d'agrafes plus courtes pour permettre de les enfoncer complètement.
Specifications techniques
Ce manuel a été élaboré pour plusieurs kits/numéros d'articles différents. Consultez le numéro d'article correspondant à votre produit dans le tableau des caractéristiques qui suit pour obtenir la composition et le contenu corrects de votre kit.
| N° de modèle Batteries in- cluses | Chargeur inclus | |
| SG503DC -- | ||
| S_SG503DC CD801 | AA CD802AA | |
| S2_SG503DC | 2 x CD801AA | CD802AA |
| S3_SG503DC | CD803AA | CD802AA |
| Informations sur la machine | |
| Tension 20V | |
| Coups par minute 30/min | |
| Agrafes 15 jusqu'à 25mm | |
| Clous 15, 20, 25, 30 et 32mm | |
| Niveau d'intensité acoustique LWA | 100.6 dB(A) K=3 dB(A) |
| Niveau de pression acoustique LPA | 89.6 dB(A) K=3 dB(A) |
| Valeur vibratoire 8.501m/s2K=1.5m/s2 | |
| N° de modèle CD801AA | |
| Type de batterie Lithium-Ion | |
| Tension 20V | --- |
| Capacite 2.0 Ah | |
| Chargeurs recommends CD802AA | |
| Poids 0.3 kg |
| N° de modèle CD802AA | |
| Entree chargeur 220-240V,50Hz 0.4A | |
| Sortie chargeur 21V 2.5A | ── |
| Duree de charge 2Ah Batterie 60 minutes | |
| Duree de charge 4Ah Batterie 120 minutes | |
| Accus recommends CD801AA, CD803AA | |
| Poids 0.36kg | |
| N° de modèle CD803AA | |
| Type de batterie Lithium-Ion | |
| Tension 20V | --- |
| Capacite 4.0 Ah | |
| Chargeurs recommends CD802AA | |
| Poids 0.65 kg |
N'utilisez que les batteries suivantes de la plateforme Batterie VONROC VPOWER 20V. L'utilisation de toute autre batterie pourrait provoquer de graves blessures ou endommager l'outil.
CD801AA 20V, 2Ah Lithium-Ion
CD803AA 20V, 4Ah Lithium-Ion
Le chargeur suivant peut être utilisé pour recharger ces batteries.
CD802AA Chargeur rapide
Les batteries de la plateforme Batterie VONROC VPOWER 20V sont interchangeables pour tous les outils de la plateforme Batterie VONROC VPOWER 20V.
Niveau de vibrations
Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN60745. Il peut être utilisée pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées:
L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition; - La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.
Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.
Description
Les nombres dans le texte se rapportent aux schémas de la page 2.
- Machine
- Batterie
- Bouton de déverrouillage de la batterie
- Lampe de travail LED
- Gachette
- Tige de la cartouche
- Lever de rechargement
- Interrupteur de l'éclairage de travail à LED
- Embouteille de sécurité
- Crochet pour ceinture
- Bouton de réglage
- Bouton indicateur de batterie
- Indicateur de charge de la batterie
- Chargeur
- Indicateurs à LED du chargeur
3. Montage
Avant d'intervenir d'une quelconque façon sur l'outil électrique, retirez la batterie.
La machine doit être rechargée avant la première utilisation.
Insertion de la batterie dans la machine (fig. b)
Vérifiez que la surface extérieure de la batterie est propre et sèche avant de brancher le chargeur ou la machine.
- Insérez la batterie (2) dans la base de la machine, comme illustré à la Fig. B.
- Poussez la batterie vers l’avant jusqu’à ce qu’elle s’enclenche.
Retrait de la batterie de la machine (fig. b)
- Poussez les boutons de déverrouillage de la batterie (3).
- Retirez la batterie de la machine, comme illustrée à la Fig. B.
Contrôle de l'état de charge de la batterie (fig. c)
Pour vérifier l'état de charge de la batterie, appuyez brièvement sur le bouton (12) de la batterie. Trois voyants indiquent le niveau de charge de la batterie. Plus il y a de voyants allumés, plus la charge est importante. Lorsque les voyants sont éteints, cela indique que la batterie est vide et qu'elle doit être rechargée immédiatement.
Recharge de la batterie avec le chargeur (fig. c)
- Retirez la batterie (2) de la machine.
- Retournez la batterie (2) et faites-la glisser dans le chargeur (14), comme illustré à la Fig. C.
- Enforcez la batterie tout au fond du logement.
- Branchez la fiche du chargeur dans une prise électrique et patientez. Les indicateurs à LED sur le chargeur (15) s'allument et indiquent l'état du chargeur.
Le chargeur possède deux indicateurs à LED (15) qui indiquent l'état du processus de charge:
| État de l'indicateur à LED rouge | État de l'indicateur à LED vert | État du chargeur |
| Éteint Éteint Aucune alimentation | ||
| Éteint Allumé Mode veille: | - Aucune batterie n'est insérée ou - La batterie est insérée, mais la charge s'est achevée | |
| Allumé Éteint Batterie en cours de charge | ||
Il faut compter jusqu'à 60 minutes pour recharger complètement la batterie 2Ah. Il faut compter jusqu'à 120 minutes pour recharger complètement la batterie 4Ah.
Lorsque la batterie est entièrement chargée, débranchez le chargeur de la prise secteur et retirez la batterie du chargeur.
Quand la machine n'est pas utilisée pendant une période prolongée, il est préférable d'entreposer la batterie rechargée.
Utilisation (fig. d)
Avec cet outil, vous pouvez utiliser l'une des longueurs d'agrafes et de pointes suivantes :
- Agrafes : Type 55 : 15-25mm
- Pointes : Type 47 : 15, 20, 25, 30 ou 32mm
Remplir l'outil de pointes ou d'agrafes (fig. d-g)
Choisissez le bon type de pointes ou d'agrafes en fonction de la tâche à réaliser. - Placez l'agrafeuse (1) sur le côté, avec la batterie (2) orientée vers la droite, comme illustré par la figure E. Ouvrez la tige du magasin (6) en appuyant légèrement sur le levier de remplissage (7). Tirez le levier de remplissage (7) vers la droite pour ouvrir la tige du magasin (6).
Pour les pointes :
- Placez les pointes en haut de la tige du magasin (6). Procédez comme illustré sur l'étiquette se trouvant sur la tige du magasin, consultez l'exemple de la figure F.
Pour les agrafes :
- Placez les agrafes au bas de la tige du magasin (6). Procédez comme illustré sur l'étiquette se trouvant sur la tige du magasin, consultez l'exemple de la figure G. Glissez la tige du magasin (6) pour l'insérer jusqu'à entendre le clic.
Avant de remplir l'agrafeuse, veillez à d'abord en retirer la batterie.
Veillez à toujours la replir avec des fixations du même type et de la même taille. Ne remplissez jamais l'outil à la fois avec des agrafes et des pointes. Ne mélangez pas différentes longueurs de fixations.
Utiliser l'éclairage de travail (fig. a)
- Appuyez sur l'interrupteur de l'éclairage de travail à LED (8) pour allumer l'éclairage (4). L'éclairage de travail reste allumé pendant 10 secondes pour vous aider à mieux visualiser la zone de travail.
Croquette de ceinture
La machine est équipée d'un crochet de ceinture (10) qui permet de la suspendre à votre ceinture pendant l'utilisation.
Le crochet de ceinture (10) est déjà installé à la livraison. Il est facile de le retirer en desserrant la vis située sur le crochet.
Réglez la puissance de l'impact (fig. a)
Augmenter la puissance de l'impact : tournez le bouton de réglage (11) dans le sens des aiguilles d'une montre. Réduire la puissance de l'impact : tournez le bouton de réglage (11) dans le sens inverse des aiguilles d'une montre.
Poser des agrafes/pointes (fig. a)
- Positionnez l'embout de sécurité (9) à plat contre le matériel à fixer, à l'endroit où l'agrafe ou la pointe doit être insérée. Tenez la partie avant et la partie arrière de la machine et appuyez fermement la machine contre le matériel.
Enoncez la gachette (5) pour poser l'agrafe/ la pointe puis retirez votre doigt de la gachette avant de soulever l'embout de sécurité (9) du matériel. Si l'agrafe/la pointe est enfoncée trop profondément ou pas assez profondément, régalez la puissance d'impact.
Avertissement! La sûreté de la machine est augmentée lorsque la pression est appliquée sur l'embout de sécurité (9) par le bas de la machine. Veillez à ce que la bouche de l'agrafeuse soit toujours en contact direct avec le matériel au moment d'enclencher la gachette.
L'outil peut rebondir et émettre un son bruyant à cause de l'impact qu'il génère. Ne l'oubliez pas. Cela peut provoquer un mauvais clouage ou un mauvais agrafage avec des pointes et des agrafes plus longues. Veillez à régler la puissance de l'impact en conséquence et à appliquer une bonne pression à l'arrière de la machine afin d'éviter les défauts d'agrafage ou de clouage.
5. Entretien
Veillez à ce que la machine ne soit pas sous tension lorsque pour réaliser les opérations de maintenance sur le moteur.
Cette machine a été conçue pour fonctionner longtemps avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de la machine dépend de son bon entretien et de son nettoyage régulier.
Dysfonctionnement
Veillez à respecter la procédure ci-dessous si une agrafe ou une pointe reste coincées dans l'outil :
Retirez la batterie de la machine. Posez l'outil sur son côté. - Appuyez sur le levier de libération de la tige du magasin (7), tirez la tige du magasin (6) vers l'arête et retirez la bande d'agrafes ou de pointes. - Retirez l'agrafe/la pointe coincée dans le magasin. - Remplissez l'outil d'agrafes/de pointes et ré-enforcez la tige du magasin en place jusqu'à entendre le clic.
- Installez la batterie dans la machine.
- Testez la machine sur une chute.
Conseils d'utilisation :
- AVENTISSEMENT! Les pointes et les agrafes doivent être posées droites dans le matériel. Veiliez à ne pas incliner la machine.
- Ne faites pas fonctionner la machine si elle ne contient ni agrafes, ni pointes. Cela réduirait la durée de vie de la machine. Si les pointes et les agrafes restent souvent coincées, faites réviser la machine dans un centre d'assistance/agréé. Si les têtes des pointes ou des agrafes restent au-dessus de la surface de l'ouvrage, appuyez à nouveau fermement la tête de la machine contre l'ouvrage avant de réessayer. Si cela n'apporte aucune amélioration, il se peut que le matériel ne soit pas adapté à l'outil ou que la puissance de l'impact doit être réglée.
Nettoyage
Nettoyez le corps de la machine régulièrement au moyen d’un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d’aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N’utilisez pas de produits de nettoyage tels que l’essence, l’alcool, l’ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.
Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.
Uniquement pour les pays de l'ue
Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.
Garantie
Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'œuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d'œuvre, contactez directement VONROC.
Les circonstances suivantes ne sont pas prises en charge par la garantie :
Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agré. L'usure normale. L'outil a été maltreated, mal utilisé ou mal entretenu. - Des pièces détachées non d'origine ont été utilisées.
Ceci constitue l'unique garantie accordée par la société, explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au-delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.
Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
