BRUGSANVISNING S_SG503DC Vonroc

8. LED arbetsbelysningsknapp

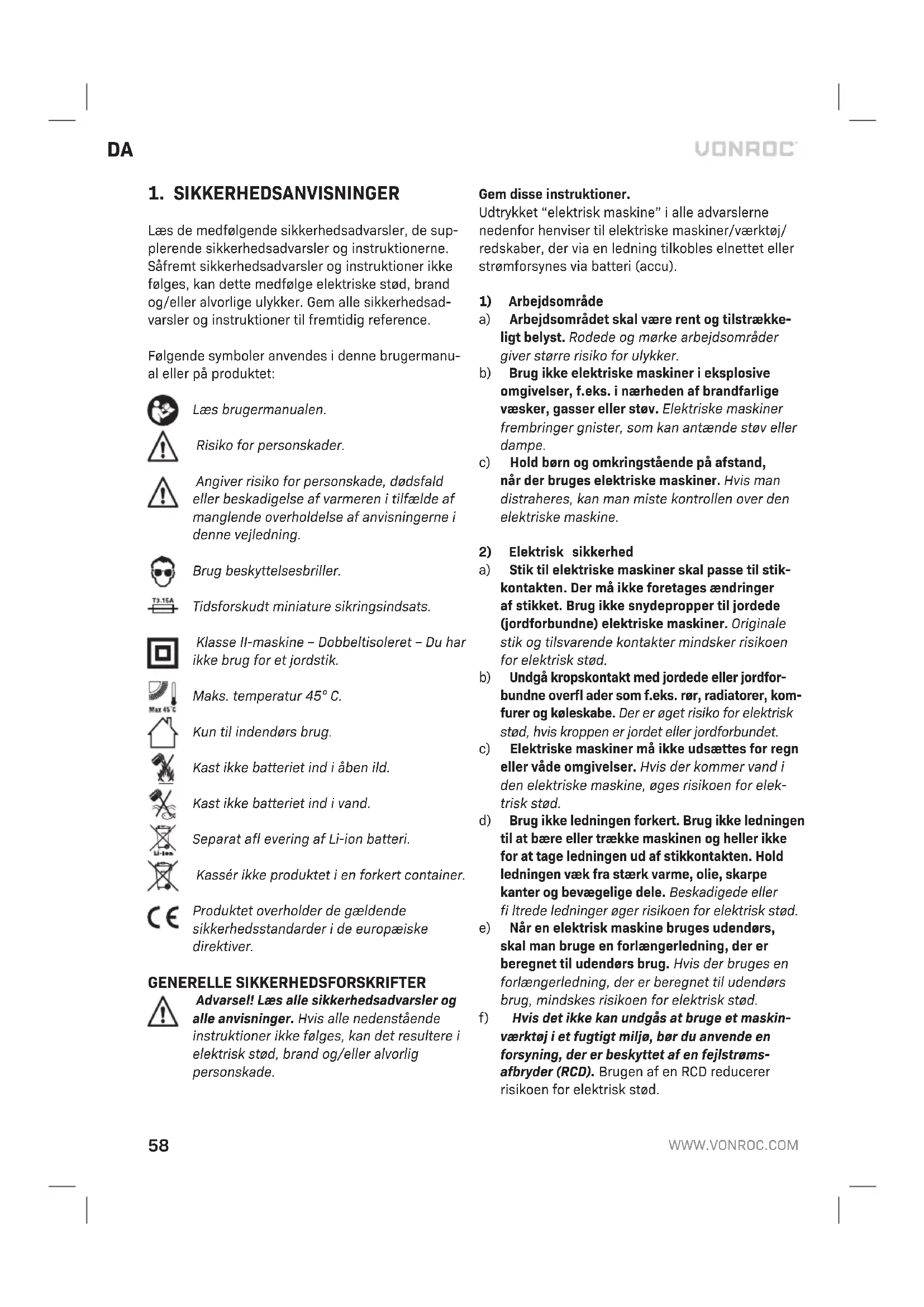

Læs de medfølgende sikkerhedsadvarsler, de sup- plerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsad- varsler og instruktioner til fremtidig reference. Følgende symboler anvendes i denne brugermanu- al eller på produktet: Læs brugermanualen. Risiko for personskader. Angiver risiko for personskade, dødsfald eller beskadigelse af varmeren i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Brug beskyttelsesbriller. Tidsforskudt miniature sikringsindsats. Klasse II-maskine – Dobbeltisoleret – Du har ikke brug for et jordstik. Maks. temperatur 45° C. Kun til indendørs brug. Kast ikke batteriet ind i åben ild. Kast ikke batteriet ind i vand. Separat afl evering af Li-ion batteri. Kassér ikke produktet i en forkert container. Produktet overholder de gældende sikkerhedsstandarder i de europæiske direktiver. GENERELLE SIKKERHEDSFORSKRIFTER Advarsel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstående instruktioner ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem disse instruktioner. Udtrykket “elektrisk maskine” i alle advarslerne nedenfor henviser til elektriske maskiner/værktøj/ redskaber, der via en ledning tilkobles elnettet eller strømforsynes via batteri (accu).

a) Arbejdsområdet skal være rent og tilstrække- ligt belyst. Rodede og mørke arbejdsområder giver større risiko for ulykker. b) Brug ikke elektriske maskiner i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elektriske maskiner frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og omkringstående på afstand, når der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2) Elektrisk sikkerhed

a) Stik til elektriske maskiner skal passe til stik- kontakten. Der må ikke foretages ændringer af stikket. Brug ikke snydepropper til jordede (jordforbundne) elektriske maskiner. Originale stik og tilsvarende kontakter mindsker risikoen for elektrisk stød. b) Undgå kropskontakt med jordede eller jordfor- bundne overfl ader som f.eks. rør, radiatorer, kom- furer og køleskabe. Der er øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Elektriske maskiner må ikke udsættes for regn eller våde omgivelser. Hvis der kommer vand i den elektriske maskine, øges risikoen for elek- trisk stød. d) Brug ikke ledningen forkert. Brug ikke ledningen til at bære eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller fi ltrede ledninger øger risikoen for elektrisk stød. e) Når en elektrisk maskine bruges udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en forlængerledning, der er beregnet til udendørs brug, mindskes risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.DA

3) Personlig sikkerhed

a) Vær agtpågivende, hold øjnene rette mod det, du laver, og brug almindelig sund fornuft, når du bruger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under påvirkning af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvor- lig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Sikkerhedsudstyr som støvmaske, skridsikre sko, hjelm eller høreværn, brugt når det er nødvendigt, mindsker risikoen for personskade. c) Undgå utilsigtet start. Sørg for, at der er slukket på afbryderen, før stikket sættes i stikkontak- ten. Hvis maskinværktøj bæres med fi ngeren på kontakten, eller når maskinværktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern justeringsnøgler og tænger, før der tæn- des for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personska- de. e) Ræk ikke for langt ud. Stå sikkert på fødderne og vær altid i god balance. Det giver bedre kontrol over maskinen i uventede situationer. f) Tag passende tøj på. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive grebet af bevægelige dele. g) Hvis der forefindes tilslutning til støvud sugning og –opsamling, skal man sørge for, at udstyret er tilsluttet og bruges. Brug disse muligheder for at mindske risikoen for støvrelaterede risici. h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og igno- rere værktøjssikkerhedsprincipper. En skødes- løs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og behandling af elektriske maskiner

a) Brug ikke magt på den elektriske maskine. Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet. b) Brug ikke den elektriske maskine, hvis afbry- deren ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres. c) Tag stikket ud af stikkontakten før justering, udskiftning af tilbehør, og før den elektriske maskine gemmes væk. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld. d) Elektriske maskiner, der ikke bruges, skal opbevares utilgængeligt for børn, og personer, der ikke har kendskab til den elektriske ma- skine eller disse instruktioner, må ikke bruge den elektriske maskine. Elektriske maskiner er farlige i hænderne på uøvede personer. e) Elektriske maskiner skal vedligeholdes. Check for forkert justering og fastsiddende bevæ- gelige dele, defekte dele og andre ting, som kan påvirke den elektriske maskines korrek- te funktion. Hvis den elektriske maskine er beskadiget, skal den repareres før brug. Mange ulykker skyldes, at elektriske maskiner er dårligt vedligeholdt. f) Skærende værktøj skal holdes skarpe og rene. Korrekt vedligeholdt skærende værktøj med skarpe skær kommer ikke så let til at sidde fast og er nemmere at styre. g) Brug den elektriske maskine, tilbehør, tool-bits osv. i henhold til disse instruktioner og på den måde, som denne specielle maskine er bereg- net til, idet man skal tage hensyn til arbejds- forholdene og arbejdet, der skal udføres. Brug af den elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer. h) Hold håndtag og gribefl ader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefl a- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Batteriværktøj anvendelse og vedligeholdelse

a) Genoplad kun med oplader som er specifi ceret af fabrikanten. En oplader som er anvendelig for en type batteripakning kan forårsage brand, når den anvendes med en anden batteripak- ning. b) Anvend kun elektroværktøj med særlig egnede batteripakninger. Anvendelse af enhver anden batteripakning kan give risiko for ulykker og brandfare. c) Når batteripakning ikke anvendes, holdes det altid på afstand af enhver metalgenstand såsom papirklips, mønter, nøgler, søm eller andre små metal genstande der kan lave en forbindelse fra én terminal til en anden. Ved at kortslutte batte- riterminalerne sammen kan forårsage brandfare.60

d) Under dårlige forhold kan væske udløbe fra batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikkeligt søges lægehjælp. Væske som udløber fra batte- riet kan forårsage irritationer og forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modifi ceret. Beskadi- gede eller modifi cerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade. f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specifi ceret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specifi cerede interval kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget service på dit maskinværktøj af en kvalifi ceret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværk- tøjet fortsat er sikkert at bruge. b) Foretag aldrig service på beskadigede batteri- pakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudby- dere.

SIKKERHEDSADVARSLER FOR HÆFTEPISTOL

a) Antag altid, at værktøj indeholder fastgørelse- selementer. Uforsigtig håndtering af værktøjet kan resultere i uventet affyring af fastgørelse- selementer og personskade. b) Ret ikke værktøjet mod dig selv eller personer i nærheden. Uventet affyring udsender fastgørel- seselementet og forårsager en personskade. c) Aktiver ikke værktøjet, medmindre værktøjet er placeret tæt mod arbejdsemnet. Hvis værktøjet ikke er i kontakt med arbejdsemnet, kan fast- gørelseselementet blive bøjet væk fra dit mål. d) Frakobl værktøjet fra strømkilden, når fast- gørelseselementet sidder fast i værktøjet. Når et fastklemt fastgørelseselement fjernes, kan hæftepistolen blive aktiveret ved et uheld, hvis den er tilsluttet. e) Vær forsigtig, når du fjerner et fastklemt fast- gørelseselement. Mekanismen kan være under kompression, og fastgørelseselementet kan blive affyret kraftigt, mens du forsøger at frigøre en fastklemt tilstand. f) Brug ikke dette værktøj til fastgørelse af elek- triske kabler. Det er ikke beregnet til installation af elektriske kabler og kan beskadige isolerin- gen af elektriske kabler og derved forårsage elektrisk stød eller brandfare.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet. d) Brug kun batteriet sammen med dit VON- ROC-produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning. e) Batteriet kan blive beskadiget af spidse gen- stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

VEDRØRENDE OPLADEREN

Tilsigtet brug Oplad kun CD801AA og CD803AA genopladelig type Batteripakker med opladeren. Andre typer bat- terier kan sprænge og dermed forårsage persons- kader og beskadigelser. a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med re- ducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller viden, med mindre de bliver overvåget eller instrueret. b) Børn skal overvåges, så de ikke leger med apparatet. c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne anbringes I et område med god udluftning! Elektrisk sikkerhed Kontroller altid, at strømforsyningens spænding svarer til spændingen på typeskiltet.loading-circle-162

og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål:

• anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt;

• de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre. BESKRIVELSE Tallene i teksten henviser til diagrammerne på side

3. Knap til oplåsning af batteri

7. Genladningshåndtag

8. Kontakt til LED-arbejdslys

Tag batteriet ud, inden der udføres arbejde på el-værktøjet. Batteriet skal oplades inden første brug. Sådan tages batteriet ud af maskinen (Fig. B)

1. Tryk på knappen til oplåsning af batteri (2)

2. Træk batteriet ud af maskinen, som vist på fi g. B.

Sådan sættes batteriet ind i maskinen (Fig. B) Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

2. Skub batteriet længere frem, indtil det klikker

på plads. Kontrol af batteriets opladestatus (Fig. C)

• Tryk kortvarigt på knappen (12) på batteriet for at kontrollere batteriets opladningsstatus.

• Batteriet har 3 lamper, der angiver opladning- sniveauet. Jo fl ere lamper, der lyser, des mere opladning er der tilbage i batteriet.

• Når lamperne ikke lyser, betyder det, at batte- riet er tomt og skal oplades med det samme. Opladning af batteriet med opladeren (Fig. C)

3. Skub batteriet, indtil det er helt inde i åbningen.

4. Sæt opladerstikket i en stikkontakt, og vent et

øjeblik. LED-indikatorerne (15) på opladeren lyser og viser opladerens status. Opladeren har 2 LED-indikatorer (15), som indike- rer opladningsprocessens status: Rød LED status Grøn LED status Opladerstatus Slukket Slukket Ingen strømSlukket Tandt Standby-tilstand:- Intet batteri isat, eller- Batteri isat, men opladningen blev afsluttetTandt Slukket Batteriopladning i gang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op. Når batteriet er ladet helt op, skal du tage opla- derens stik ud af kontakten og fjerne batteriet fra opladeren. Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand.DA

Anvendelse (fi g. D) For dette værktøj skal du bruge en af de følgende længder hæfteklammer eller søm:

• Hæfteklammer: Type 55: 15-25 mm

• Søm: Type 47: 15, 20, 25, 30 eller 32 mm Isætning af sømmene eller hæfteklammerne (Fig.D- G)

• Vælg det korrekte søm eller den korrekte hæfte- klamme til opgaven.

• Læg hæftepistolen (1) på siden, så batteriet (2) vender til højre, som vist i fi g. E.

• Åbn patronskaftet (6) ved at trykke let på gen- ladningshåndtaget (7).

• Træk genladningshåndtaget (7) til højre for at åbne patronskaftet (6). For søm:

• Skub patronskaftet (6) tilbage, indtil det klikker. Inden du fylder hæftepistolen, skal du sørge for at tage batteriet ud af maskinen. Ilæg kun fastgørelseselementer af den samme type og længde. Ilæg ikke hæfte- klammer og søm på samme tid. Bland ikke fastgørelseselementer af forskellig længde.

Brug af arbejdslyset (fi g. A)

• Tryk på kontakten til LED-arbejdslys (8) for at tænde for arbejdslyset (4).

• Arbejdslyset aktiveres i 10 sekunder og hjælper med at forbedre arbejdsområdets synlighed. Bæltekrog Maskinen er udstyret med en bæltekrog (10) til at hænge maskinen på dit bælte under brug.

• Når den leveres, er bæltekrogen (10) monteret på maskinen.

• Du kan nemt fjerne den ved at fjerne skruen på krogen og tage den af. Justering af slagkraft (fi g. A)

• Placer sikkerhedsspidsen (9) fl adt på mate- rialet, der skal fastgøres, på det punkt hvor hæfteklammen eller sømmet skal placeres.

• Hold maskinens forside og bagside, og tryk maskinen hårdt imod materialet.

• Træk i aftrækkeren (5) for at indslå hæfteklam- men/sømmet, og fjern derefter fi ngeren fra aftrækkeren, inden du løfter sikkerhedsspidsen (9) fra materialet.

• Hvis hæfteklammen/sømmet slås for dybt eller for overfl adisk i, skal du justere slagkraften. Advarsel! Maskinen sikkerhed hæves, når trykket anvendes på sikkerhedsspidsen (9) på bunden af maskinen. Sørg altid for, at hæftepistolens mund er i direkte kontakt med materialet, når du trykker på aftrække- ren. Værktøjet kan springe tilbage og producere en høj lyd på grund af den kraft, det fungerer med. Vær opmærksom på dette. For lange søm og hæfteklammer kan dette forårsage forkert hæftning eller sømning. Juster maskinens kraft i overensstemmelse hermed, og anvend bagtryk på maskinen for at forhindre forkert hæftning eller sømning.

Sørg for, at maskinen ikke er spændings- førende, når der udføres vedligeholdelses- arbejde på motoren. Denne maskine er designet til at virke over en længere periode med minimal vedligeholdelse. Kontinuerlig tilfredsstillende drift afhænger af kor- rekt maskinpleje og regelmæssig rengøring. Funktionsfejl Hvis en hæfteklamme eller et søm skulle sætte sig fast i værktøjet, bedes du følge nedenstående procedure:64

• Læg værktøjet på dets side.

• Tryk på patronskaftets udløsningsgreb (7), træk patronskaftet (6) tilbage, og tøm hæfteklam- merne eller sømstrimlen.

• Fjern den blokerede hæfteklamme/søm fra patronen.

• Fyld med hæfteklammer/søm og skub patrons- kaftet på plads, indtil det klikker.

• Sæt batteriet ind i maskinen.

• Test maskinen på et stykke skrot. Tips til betjening:

• ADVARSEL! Søm eller hæfteklammer skal slås direkte ind i materialet. Vip ikke maskinen under drift.

• Betjen ikke maskinen uden hæfteklammer eller søm. Dette forkorter maskinens levetid.

• Hvis søm eller hæfteklammer jævnligt sætter sig fast, skal et autoriseret værksted udføre service på den.

• Hvis hovedet på sømmene eller hæfteklammer- ne forbliver over arbejdsemnets overfl ade, skal du trykke maskinhovedet hårdt mod arbejd- semnet og prøve igen. Hvis der ikke er nogen forbedring i omarbejdet, er det valgte materiale muligvis ikke egnet til værktøjet, eller det kan være nødvendigt at justere slagkraften. Rengøring Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbnin- gerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afl everes på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal mas- kinværktøjer, der ikke længere anvendes, afl everes separat og bortskaffes på en miljøvenlig måde. GARANTIVILKÅR VONROC produkter er udviklet efter de højeste kvalitetsstandarder og er garanteret fri for mangler i såvel materialer som udførelse i den lovpligtige periode, der starter fra datoen for det oprindelige køb. Skulle produktet udvikle nogen fejl i løbet af denne periode på grund af defekte materialer og/ eller fabrikationsfejl, så kontakt VONROC direkte. De følgende forhold er udelukket fra denne garanti:

• Reparationer og eller rettelser er blevet fo- retaget eller forsøgt foretaget på maskinen af uautoriserede servicecentre;

• Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.

• Ikke originale reservedele er blevet anvendt. Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstået. Der er ingen andre garantier udtrykt eller underforstået, som strækker sig ud over forsiden heraf, heri, herun- der underforståede garantier for salgbarhed og egnethed til et bestemt formål. VONROC vil under ingen omstændigheder være ansvarlig for hændeli- ge skader eller følgeskader. Forhandlernes afhjælp- ningsmidler vil være begrænsede til reparation eller udskiftning af fejlbehæftede enheder eller dele. Produktet og brugermanualen kan ændres. Specifi - kationerne kan ændres uden forudgående varsel.PL
