S_SG503DC - Elektrische nietmachine Vonroc - Gratis gebruiksaanwijzing en handleiding

Producttype	Accu elektrische nietmachine
Merk	Vonroc
Model	S_SG503DC
Nominale spanning	20 V
Accutype	Li-ion, platform VPOWER 20V
Aanbevolen accucapaciteit	CD801AA (2 Ah) of CD803AA (4 Ah)
Aanbevolen lader	CD802AA (ingang 220-240V, uitgang 21V 2.5A)
Type nietjes	Type 55, lengtes 15-25 mm
Type spijkers/pinnen	Type 47, lengtes 15, 20, 25, 30, 32 mm
Schietfrequentie	30 slagen per minuut
Geluidsdrukniveau (LPA)	89,6 dB(A) (onzekerheid K=3 dB(A))
Geluidsvermogenniveau (LWA)	100,6 dB(A) (onzekerheid K=3 dB(A))
Hand-arm trilling	8,501 m/s² (onzekerheid K=1,5 m/s²)
Ingebouwde verlichting	LED-werklamp met schakelaar, vertraging 10 seconden
Vermogensinstelling	Draaiknop, instelbare slagkracht
Riemhaak	Ja, verwijderbaar
Veiligheid	Veiligheidsneus (contactstuk), dubbele isolatie (klasse II)
Machinegewicht (zonder accu)	Ongeveer 1,8 kg (schatting)
Gewicht accu 2Ah	0,3 kg
Gewicht accu 4Ah	0,65 kg
Gewicht lader	0,36 kg
Onderhoud	Reinigen met zachte doek en zeep, geen agressieve middelen
Garantie	Wettelijk, tegen fabricagefouten (details in handleiding)
Beoogd gebruik	Huishoudelijk, bevestiging op hout (karton, stof, leer, enz.)

Veelgestelde vragen - S_SG503DC Vonroc

Welke soorten nietjes kan ik met deze nietmachine gebruiken?

U kunt nietjes van type 55 van 15 tot 25 mm gebruiken, en spijkers/pinnen van type 47 van 15, 20, 25, 30 of 32 mm. Meng geen types of lengtes.

Hoe laad ik de accu op?

Gebruik de lader CD802AA. Plaats de accu in de lader, sluit de lader aan op een stopcontact 220-240V. Het rode lampje geeft aan dat er wordt geladen, het groene lampje geeft aan dat het laden is voltooid. Reken 60 minuten voor een 2Ah-accu, 120 minuten voor 4Ah.

Wat moet ik doen als er een nietje vastzit in de machine?

Verwijder eerst de accu. Open het magazijn door de vulhendel te trekken, verwijder de nietstrip en verwijder vervolgens het vastzittende nietje. Laad opnieuw en sluit het magazijn tot u een klik hoort. Test op afval voordat u verder gaat.

Kan ik de nietmachine zonder accu gebruiken?

Nee, de nietmachine is draadloos en werkt alleen met een 20V lithium-ion accu van het VONROC VPOWER-platform (modellen CD801AA of CD803AA).

Hoe stel ik de inslagdiepte in?

Draai aan de instelknop (11) op de machine: met de klok mee om de slagkracht te verhogen, tegen de klok in om deze te verlagen. Pas aan op het materiaal.

Kan het gereedschap worden gebruikt om elektrische kabels te bevestigen?

Nee, het gereedschap is niet ontworpen voor het bevestigen van elektrische kabels. Dit kan de isolatie beschadigen en leiden tot risico op elektrische schok of brand.

Welke beschermende uitrusting moet ik dragen?

Draag altijd een veiligheidsbril. Afhankelijk van de toepassing wordt aanbevolen een stofmasker, handschoenen en gehoorbescherming te gebruiken.

Hoe maak ik de nietmachine schoon?

Reinig de behuizing met een zachte, droge doek of licht bevochtigd met zeepwater. Gebruik geen oplosmiddelen zoals benzine of alcohol. Zorg ervoor dat de ventilatieopeningen vrij zijn.

Is de accu uitwisselbaar met andere Vonroc-gereedschappen?

Ja, de accu's van het VONROC VPOWER 20V-platform (CD801AA en CD803AA) zijn uitwisselbaar met alle gereedschappen in deze serie.

Wat moet ik doen als de nietmachine niet werkt?

Controleer of de accu is opgeladen en correct is geplaatst. Controleer de staat van de lader en de accu. Als het probleem aanhoudt, neem dan contact op met een erkend Vonroc-servicecentrum.

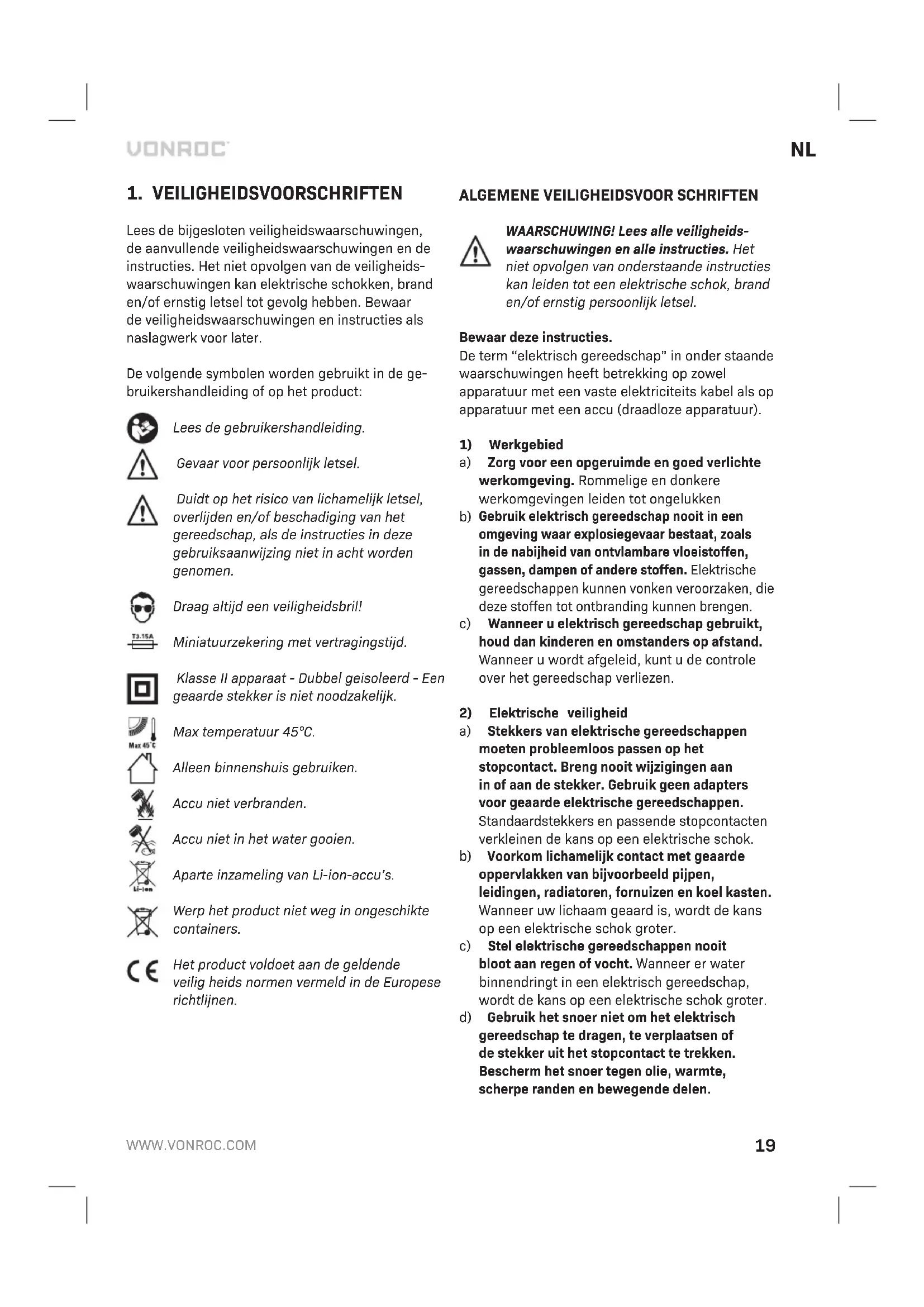

GEBRUIKSAANWIJZING S_SG503DC Vonroc

NL Vertaling van de oorspronkelijke gebruksaanwijzing 19

Lees de bijgesloten verilgheidswaarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Duidt op het risico van lichamelijk letsel, overlijden en/of beschadiging van het gereedschap, als de instructies in deze gebruiksaanwijzing Niet in acht worden genomen.

Draag alttijd een veiligheidsbril!

Miniaturzekering met vertragsstijd.

Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is nichtoodzakelijk.

Max temperatuur 45^

Alleen binnenshuis gebruiken.

Accunietverbranden.

Accu Niet in het water gooien.

Aparte inzameling van Li-ion-accu's.

Werp het product Niet weg in ongeschekte containers.

Het product voldoet aan de geldende veilig heids normen vermeld in de Europese richtlijnen.

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar们都。

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1) Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken, die deze stoffen tot ontbranding hunnen brengen.
c) Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact.Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen.

NL

Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

e) Wonneer u elektrische gereedschappen buiten gebrukt, gebruik dan een verlangkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbveeiliging (RCD) als nicht te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligkeit
a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschemmings middelen. Draag.altijd eenveiligheidsbril. Een gepast gebruik van veiligheids voor zieningen,zoalseen stof masker, speciale werkschoenen met anti slipzolen,eenveiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een rondddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwhaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.

g) Wanner er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden veroorzaakt.
h) Denk nicht dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereed-schap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifi eke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wonneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat nicht kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veriligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in ge bruik is op buiten bereik van kinderen en LAST personen die nicht bekend zijn met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed hunnen op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken worden verroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhonden snij en zaagwerktuigen

met scherpe randen zullen minder nsel vastlopen en+zijn eenvoudiger onder controle te honden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., Zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houdaarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecifi ceerd. Een lader die voor een bepaalde accu geschikt is, kan brandveroorzaken wanner deze met een andere accu worden gebruikt.
b) Gebruik elektrisch gereedschap alleen met de special hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geben.
c) Wanneer de accu Niet in gebruik is, houddez dan uit de buurt van andere metalen voorwerpen zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen kannen make. Kortsluiting tussen de occupolen kan brandwonden of brand verooorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen kommt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodifi ceerd. Beschadigde of gemodifi ceerde accu's kuren onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden verwangen door de temperatuur van "265 °F".

g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aengeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aengeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

6) Service
a) Laat uw gereedschap onderhonden door een gekwalifi ceerde onderhoudstechnicus die alleen gebruikmaakt van identieke verrangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamhedenuit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogenservicewerkzaamheden aan accu's uitvoeren.

VEILIGHEIDSWAARSCHUWINGEN VOOR NIETPISTOOL

a) Ga er.altijd vanuit dat het gereedschap nieten/ nagels bevat. Wanner u het gereedschap niet met voorzichtigheid behandeld, kan dat ertoe leiden dat er onverwachsnts nieten/nagels worden afgevuurd en dat er iemand gewond raakt.
b) Richt het gereedschap Niet op uw zich of op iemand zich bij u. Wanner u onverwacht een Niet/nagel afvuurt, kan iemand gewond raken.
c) Stel het gereedschap Niet in werkking als het Niet stevig gegen een werkstuk is gedrukt. Als het gereedschap geen contact maakt met het werkstuk, kan de Niet/nagel van het doel worden afgebogen.
d) Koppel het gereedschap los van de stroomvoorziening wanner de Niet/nagel vastloopt in het gereedschap. Het zou+kunnen gebeuren dat, terwijl u de Niet/nagel verwijdert, de tacker per ongeluk worden geactiveerd.
e) Ga voorzichtig te werk bij het verwijderen van een vastgelopen Niet/nagel. Het mechanisme kan onder druk staan en kan zich krachtig ont-ladenijdens een poging een vastgelopen Niet/ nagel los te make.
f) Gebruik het gereedschap Niet voor het vastzetten van elektrische kabels. Het is Niet ontworpen voor het installereren van elektrische kabels en kan de isolatie van elektrische kabels beschadigen, waardoor een elektrische schok of risico van brand kan ontstaan.

a) Open de accu Niet. Er bestaat gevaar voor kortsluiting.
b) Bescherm de accu gegenitte, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
c) Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de lucht wegen irriteren.
d) Gebruik de accu alleen in combinatie met uw Vonroc product. Alleen zo worden de accu gegen gevaarlijke over belasting beschermd.
e) Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE LADER

Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type CD801AA en CD803AA. Andere typen accu's kennen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient Niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zich onder toezicht staan of zich geinstruerd.
b) Laat kinderen onder toezicht nicht met het apparaat spelen.
c) Laad nicht-herlaadbare accu's Niet opnieuw op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

Controleer aktijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatie.

• Gebruik de machine nicht indien het netsnoer of de netstekker zich beschadigd.
• Gebruik uitsluitend verlangkabels die geschickt zich voor het vermogen van de machine met een minimale ditke van 1.5mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel volledig UIT.

Het elektrisch gereedschap is bedoeld voor huishoudelijk gebruik binnenshuis. U(Intt dit gereed-schap gebruiken voor het vastzetten van karton, isolatiematerialiaal, textiel, leer, hout en dergelijk Niet-brosse materialen op een houten oppervlak. Dit gereedschap is Niet geschikt voor het vastzetten van elektrische kabels, of van wand- of plafondplaten.

Dit gereedschap is Niet bedoeld voor gebruik door handwerkslieden, of voor commerciele, professione en/of industriuele toepasseningen.

NB: Bij sommige houtsoerten (zoals meer droog hardhout) zult u misschien kortere nieten要去en gebruiken, sondern ze anders nicht geheel worden ingeslagen.

Deze gebruikshandleiding is opgesteld voor verzillende sets / artikelnummers.

Controleer het bijbehorende artikelnummer in de onderstaande specifi caties voor de juiste samenstelling en inhoud van uw set.

Model Nr. Batterijen	meegeleverd	Acculader meegeleverd
SG503DC --
S_SG503DC CD801AA CD802AA
S2_SG503DC 2 x CD801AA CD802AA
S3_SG503DC CD803AA CD802AA

Technische informatie
Voltage	20V
Max. aantal nieten/spijkers	30/min
Nieten	15 tot 25mm
Spijkers	15, 20, 25, 30 en 32mm
Geluidsvermogensniveau LWA	100.6 dB(A) K=3 dB(A)
Geluidsdrukniveau LPA	89.6 dB(A) K=3 dB(A)
Trillingen	8.501m/s2K=1.5m/s2
Model Nr. CD801AA
Accu type Lithium-lon
Voltage 20V	---
Vermogen 2.0 Ah
Aanbevolen laadapparaat CD802AA
Gewicht 0.3 kg

Model Nr. CD802AA
Acculader ingang 220-240V,50Hz	0.4A
Acculader uitgangsvermogen 21V	2.5▲=
Oplaadtijd 2Ah accu 60 minutes
Oplaadtijd 4Ah accu 120 minutes
Aanbevolen accu's CD801AA, CD803AA
Gewicht 0.36kg

Model Nr. CD803AA
Accu type Lithium-ion
Voltage 20V	---
Vermogen 4.0 Ah
Aanbevolen laadapparaat CD802AA
Gewicht 0.65 kg

Gebruik uitsluitend de volgende accu's van het VONROC VPOWER 20V accu-platform. Gebruik van andere accu's kan leiden tot ernstig letsel of tot beschadiging van het gereedschap.

CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion

De volgende lader kan worden gebruikt voor het opladen van deze accu's.

CD802AA Snellader

De accu's van het VONROC VPOWER 20V accu-platform kuren worden gewisseldussen alle gereedschappen van het VONROC VPOWER 20V accu-platform.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruksaanwijzing worden vermeld, is gemeten in over

eenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen:

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhoden accessoires, kan het bloatstellingsniveau aanzienlijk verhogen;
• wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de diagrammen op pagina 2.

1. Machine
   2.Accu
2. Ontgrendelknop accu
3. LED-werklicht
4. Trekker
5. Cartridge-as
6. Herlaadhendel
7. Schakelaar LED-werklicht
8. Veiligheidspunt
9. Riemclip
   11.Regelknop
10. Led-controleampjes knop
11. Led-controleampjes accu
    14.Accu lader
12. Led-controleampjes acculader

3. ASSEMBLAGE

Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap.

De accu要去zijn opgeladen voordatdezevoor het eerst worden gebruikt.

De accu in de machine plaatsen (Afb. B)

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

1. Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B.
2. Duw de accu verder maar voren tot deze vast-klikt.

De accu van de machine verwijdersen (Afb. B)

1. Duw op de ontgrendelingsknop van de accu(3).
2. Trek de accu uit de machine zoals afgebeeld in Fig.B.

De laadstatus van de accu controleren (Afb.C)

• Druk kort op de knop (12) op de accu om de laadstatus van de accu te controleren.
  Op de accu bevinden zich 3 lampjes die het laadniveau aangeven. Hoe meer lampjes branden, des te meer is de accu opgeladen.
• Wanner de lampjes Niet branden, wil dit zegt gen dat de accu leeg is en onmiddelijk moet worden opgeladen.

De accu laden met de acculader (Afb. C)

1. Haal de accu (2)uit de machine.
2. Draai de accu (2) ondersteboven en schuif deze op de acculader (14), zoals is weergegeven in Afb. E.
3. Duw op de accu tot deutsche volledig in de sleuf zit.
4. Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de acculader (15) gaan branden en tonen de status van de lader.

De acculader heeft 2 led-controleampjes (15) dat de status van het laadproces aangeeft:

Status rode LED	Status groene LED	Status van acculader
Uit Uit Geen stroom
Uit Aan Standby mode:		- Geen accu geplaatst, of - Opladen van de accu is beindigd, de accu is volledig opgeladen
Aan Uit Bezig	met opladen van accu

• Het kan tot 60 minutes duren voordat de 2Ah accu volledig is opgeladen.
• Het kan tot 120 minutes duren voordat de 4Ah accu volledig is opgeladen.

Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

Wanner deze machine gedurende een langere tijd Niet worden gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Toepassing (Afb. D)

Gebruik voor dit gereedschap Nieten of nagels van de volgende lenghte:

Nieten:Type 55:15-25mm
Nagels:Type 47:15,20,25,30 of 32mm

Nagels of nieten laden (Afb. D - G)

Kies de juiste nagel of nicht voor de taak.
- Plaats de tacker (1) op z'nIRRkant met de accu (2) aanrrechts wijzend, zoals wordt getoond in afb. E.
- Open het magazijn (6) doorlicht op de hendel (7) voor het laden te drukken.
Duw de hendel (7) voor het laden maar rechts en open zo het magazijn (6).

Voor nagels:

• Plaats de nagels boven in het magazijn (6). Zoals worden getoond op het etiket van het magazijn, zich voorbeeld afb. F.

Voor niieten:

• Plaats de nieten aan de onderzijde van het magazijn (6). Zoals worden getoond op het etiket van het magazijn, zich voorbeeld afb. G.
  Schuif het magazijn (6) terug. tot het vastklikt.

Neem vooral eerst de accu uit het apparaat,
voor u de tacker van nieten/nagels voorziet.

Laad uitsluitend bevestigingsmaterial van hetzelfde type endezelfde lenghte. Laad nooit tegelijkertijd Nieten en nagels. Gebruik Niet bevestigingsmaterial van verschillende lenghten door elkaar.

4. BEDIENING

Het werklicht gebruiken (Afb. A)

Schakel het werklicht in door op de schakelaar (8) van het LED-werklicht (4) te drukken.
- Het werklicht worden dan 10 seconden ingeschakeld en verbetert de zichtaarheid van het werkgebied.

Riemhaak

De machine is voorzien van een riemhaak die (10) waarmee u de machineijdens het werk aan uw riem kunt hangen.

Bij afl evering van de tacker is de riemhaak (10) op het apparaat gemonteerd.
U kunt de riemhaak gemakkelijk verwijderendoor de schroef van de haak los te draaien ende haak los te nemen.

De slagkracht afstellen (Afb A.)

U kunt de slagkracht doen toenemen door deregelknop (11) maar rechts te draaien.
U kurz de slagkracht doen afnemen door dereregelknop (11) maar links te draaien.

Nieten/nagels inslaan (Afb. A)

• Plaats de veiligheidspunt (9) op het materiaal dat u wilt vast zetten, op deplaats waar u de Niet of nagel wilt inslaan.
• Houd het voorste en het achterste gedeelte van het apparaat vast en druk het apparaat gegen het materiaal.
  Haal de trekker (5) over en sla de Niet/nagel in, neem cervolgens uw vinger van de trekker en til de veiligheidspunt (9) van het materiaal.
• Als de Niet/nagel te diep of Niet diep genoeg wordt ingeslagen, moet u de slagkracht aan-passen.

Waarschuwing! De veriligeidsvoorziening van de machine wordt omhoog geduwd wanner druk worden uitgeoefend op de veriligeidspunt (9) aan de onderzijde van de machine. Controller.altijd dat de opening van de tacker in direct contact staat met het materiaal wanner u de trekker overhaalt.

Het gereedschap kan terugslaan en een hard geluid lately klinken,veroorzaakt door de slagkracht waarmee het werkt. Houd dit in gedachte.Voor lange nagels en nieten kan dit een verkeerde toepassing van citizen of nagels tot gevolg hebben.Stel de slagkracht in overeenstemming daarmee af en geef tegendruk op het apparaat zodat het verkeerd inslaan van citizenen of nagels worden voorkomen.

5. ONDERHOUD

Verzeker u ervan dat machine Niet van stroom worden voorzien, als u onderhouduitvoert aan de motor.

Dit apparaat is zo ontworpen dat het met een minimum aan onderhoud langeijd Dienst kan doen. Voortdurend gebruikaar tevredenheid is afhankelijk van de juiste verzorging van de machine en regelmatie reiniging.

Storing

Ga volgens onderstaande procedure te werk als een Niet of nagel in het gereedschap is vastgelopen:

Neem de accuuit de machine.
- Plaats het gereedschap op z'n kant.
- Druk op de vrijgavehendel (7) van het magazijn, trek het magazijn (6) maar afterwards en neem de strook nieten of nagelsuit.
- Verwijder de vastgelopen Niet/nagel uith het magazijn.
- Plaats de niieten/nagels waar en duw het magazijn op z'n plankt tot het vastklikt.
- Plaats de accu in de machine plaatsen.
Test de machine op een stuk afvalhout.

Bedieningstips:

WAARSCHUWING! Nieten of nagels moetenrecht in het materiaal worden geslagen. Kantelde machine Nietijdens gebruik.
Berg nicht met de machine zonder nieten of nagels. Dat za een nadelige invloed hebben op de levensduur van de machine.
- Laat de machine nazien door een geauthoriseerd servicecentrum, als er vaak nagels of nieten vastlopen.
- Als de kop van de nagels of nieten boven het oppervlak van het werkstuk blijven uitsteken, druk dan de kop van de machine stevig gegen

NL

het werkstuk en probeer het opnieuw. Als dat er geen verbetering oplevert, is het gekozen materiaal misschien Niet geschikt voor het gereed-schap of moet de slagkracht worden aangepast.

Schoonmaken

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilationsleuven vrij van stof en vuil zichn. Gebruik bij hardnekig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmidelen als benzine, alcohol, ammonia, etc. Dergelijk stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoortverantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen voorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Niet-geauthoriseerd servicecentrum.
Normale slijtage.
- De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
Er zich nicht-originele reserveonderdelen gebrukt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparations van dealers zichen gelimiteerd tot de reparatie of verwangng van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specifi caties können zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITE

Purta ochelari de protectie.

Siguranta fuzibila cu tamp de interziere.
