| Produkttyp | Kabelloser elektrischer Hefter |
| Marke | Vonroc |
| Modell | S_SG503DC |
| Nennspannung | 20 V |
| Batterietyp | Li-Ion, VPOWER 20V Plattform |
| Empfohlene Batteriekapazität | CD801AA (2 Ah) oder CD803AA (4 Ah) |
| Empfohlenes Ladegerät | CD802AA (Eingang 220-240V, Ausgang 21V 2.5A) |
| Heftklammertyp | Typ 55, Längen 15-25 mm |
| Nageltyp | Typ 47, Längen 15, 20, 25, 30, 32 mm |
| Schussfrequenz | 30 Schüsse pro Minute |
| Schalldruckpegel (LPA) | 89,6 dB(A) (Unsicherheit K=3 dB(A)) |
| Schallleistungspegel (LWA) | 100,6 dB(A) (Unsicherheit K=3 dB(A)) |
| Hand-Arm-Vibration | 8,501 m/s² (Unsicherheit K=1,5 m/s²) |
| Integrierte Beleuchtung | Arbeits-LED mit Schalter, 10 Sekunden Abschaltverzögerung |
| Leistungseinstellung | Drehknopf, einstellbare Schlagkraft |
| Gürtelhaken | Ja, abnehmbar |
| Sicherheit | Sicherheitsdüse (Kontaktstück), Doppelisolierung (Klasse II) |
| Maschinengewicht (ohne Akku) | Ca. 1,8 kg (Schätzung) |
| Gewicht Akku 2Ah | 0,3 kg |
| Gewicht Akku 4Ah | 0,65 kg |
| Ladegerätgewicht | 0,36 kg |
| Wartung | Mit einem weichen Tuch und Seife reinigen, keine aggressiven Mittel |
| Garantie | Gesetzlich, gegen Herstellungsfehler (Details in der Anleitung) |
| Vorgesehene Verwendung | Haushalt, Befestigung auf Holz (Karton, Stoff, Leder usw.) |
Häufig gestellte Fragen - S_SG503DC Vonroc
Benutzerfragen zu S_SG503DC Vonroc
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrischer Hefter kostenlos im PDF-Format! Finden Sie Ihr Handbuch S_SG503DC - Vonroc und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. S_SG503DC von der Marke Vonroc.
BEDIENUNGSANLEITUNG S_SG503DC Vonroc
DE Übersetzung Der Originalbetriebsanleitung 11

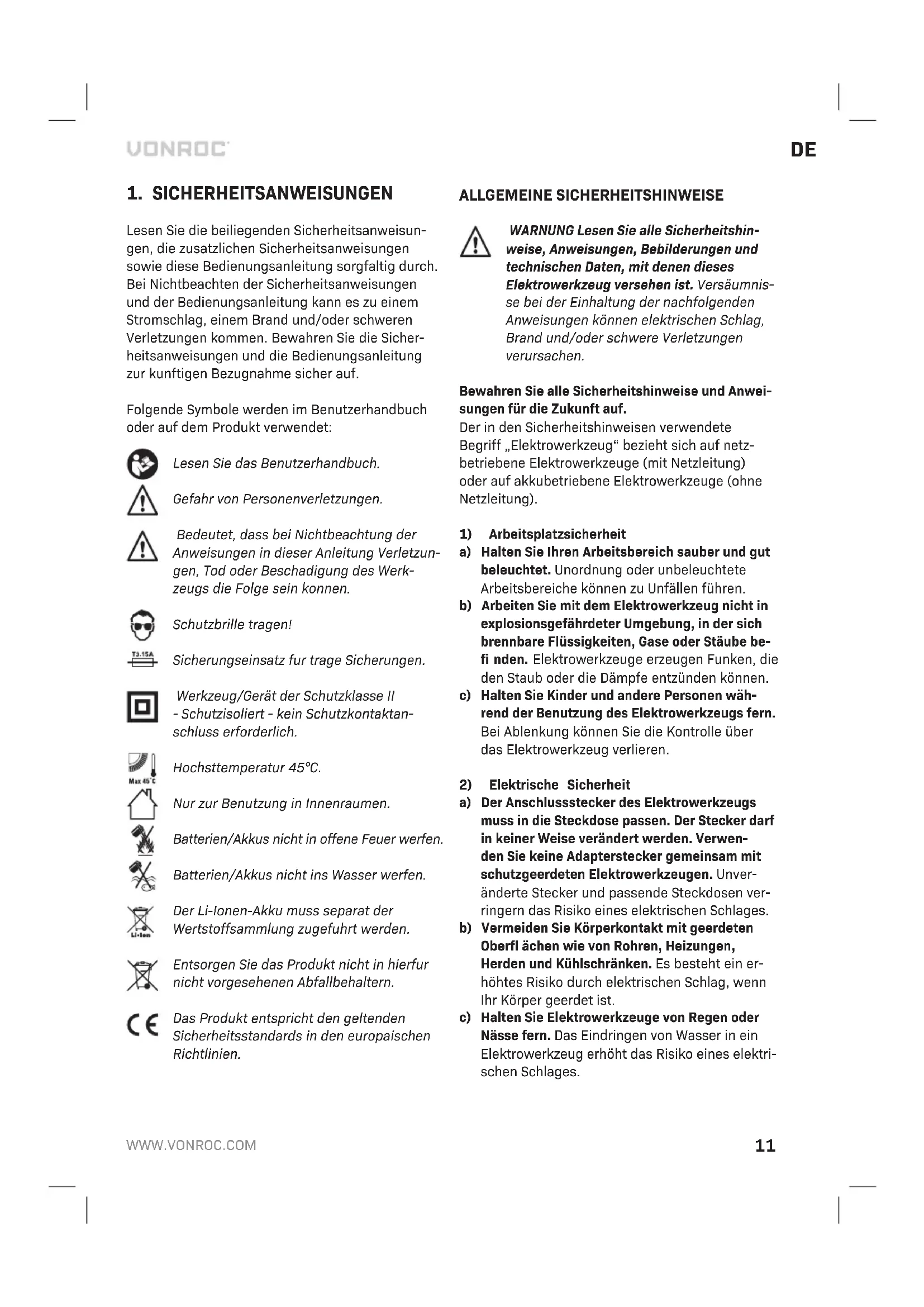

1. SICHERHEITSANWEISUNGEN
Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfaltig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur kunftigen Bezugnahme sicherauf.
Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:
Lesen Sie das Benutzerhandbuch.
Gefahr von Personenverletzungen.
Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschadigung des Werkzeugs die Folge sein konnen.
Schutzbrille tragen!
Sicherungseinatz fur trage Sicherungen.
Werkzeug/Gerat der Schutzklasse II - Schutzisoliert - kein Schutzkontaktanschluss erforderlich.
Hochsttemperatur 45^
Nur zur Benutzung in Innenaufen.
Batterien/Akkus nicht in offene Feuer werfen.
Batterien/Akkus nicht ins Wasser werfen.
Der Li-Ionen-Akku muss seperat der Wertstoffsammlung zugefuhrt werden.
Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehaltern.
Das Produkt entspricht den geltenden Sicherheitsstandards in den europaischen Richtlinien.
ALLGEMEINE SICHERHEITSHINWEISE
WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdun-gen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku,bevor Sie Gerateeinstellungen vornehmen,Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. These Vorsichtsmaßnahmeverhinder den unbeabsichtigten Start desElektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pfl gen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffl achen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffl achen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
5) Verwendung und Behandlung des Akkuwerke-zeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusammen arztliche Hilfe in
Anspruch. Austretende Akkufl üssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali fi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.
SICHERHEITSHINWEISE FÜR NAGELPISTOLEN
a) Gehen Sie immer davon aus, dass das Werkzeug Befestigungselemente enthalt. Ein unvorsichtiger Umgang mit dem Gerät kann zum ungewonnen Auslösen von Befestigungselementen und zu Verletzungen führen.
b) Richten Sie das Werkzeug nicht auf sich selbst oder andere Personen. Unerwartetes Auslösen führt zur Entladung des Befestigungselements und damit zu einer Verletzung.
c) Betätigten Sie das Werkzeug erst, wenn das Werkzeug fest am Werkstück anliegt. Wenn das Werkzeug nicht in Kontakt mit dem Werkstück ist, kann das Befestigungselement von dem vorgesehenen Ziel abgelenkt werden.
d) Trennen Sie das Gerät von der Stromquelle, wenn ein Befestigungselement im Gerät feststeckt. Beim Entfernen eines eingeklemmten Befestigungselements kann die Nagelpistole versehentlich aktiviert werden, wenn ihr Stecker eingesteckt ist.
e) Seien Sie vorsichtig, wenn Sie ein festsitzendes Befestigungsmittel entfern. Der Mechanismus befi ndet sich möglicherweise unter Kompressionsdruck und das festsitzende Befestigungsmittel kann sich mit großer Kraft offen, wenn versucht wird, es zu entfernen.
f) Verwenden Sie theses Werkzeug nicht zur Befestigung von Stromkabeln. Es ist nicht für die Installation von Stromkabeln ausgelegt und kann deren Isolierung beschädigen, was zu Stromschlagen oder Brandgefahren führen kann.
SICHERHEITSHINWEISE FUR AKKU
a) Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
b) Schutzen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
c) Bei Beschadigung und unsachgemasem Gebrauch des Akkus konnen Dampfe austreten. Fuhren Sie Frisch luft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dampfe konnen die Atemwege reizen.
d) Verwenden Sie den Akku nur in Verbindung mit ihrer Vonroc Produkt. Nur so wird der Akku vor gefährlicher Überlastung geschutzt.
e) Durch spitze Gegenstande wie z. B. Nagel oder Schrau benzieher oder durch ausere Krafteinwirkung kann der Akku beschadigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, ex plodieren oder überhitzen.
SICHERHEITSHINWEISE FUR DAS LADEGERAT Verwendungszweck
Nur fur das Laden von wiederaufl adbaren Li-Ionen-Akkus des Typs CD801AA und CD803AA geeignet. Andere Arten von Akkus konnen platzen und zu Verletzungen und Schaden fuhren.
a) Das Gerätarf nicht von Personen (einschlieslich Kindern) mit eingeschrankten korperlichen, sensorischen bzw. geistigen Fahigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben.
b) Kinder sollen den beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät spielen.
c) Nicht wiederaufl adbare Batterien durfen nicht aufgeladen werden!
d) Wahrend des Ladens mussen sich die Akkus in einem gut belufteten Raum befinden!
Elektrische Sicherheit
Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild ubereinstimmt.
- Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschadigt ist.
- Verwenden Sie nur Verlangerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstarke von 1.5mm^2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollstandig ab.
2. ANGABEN ZUM WERKZEUG
Verwendungszweck
Dieses Elektrowerkzeug ist für den Privatgebrauch in Innenräumen vorgesehen. Dieses Werkzeug kann zur Befestigung von geeigneten Pappen, Dammstoffen, Textilien, Leder, Holz und ähnlichen nicht spröden Materialien an einer Holzoberfläche verwendet werden. Dieses Werkzeug ist nicht für die Befestigung von Stromkabeln, Wand- oder Deckenverkleidungen geeignet.
Das Werkzeug ist nicht für den handwerklichen, gewerblichen, professionellen und / oder industriellen Einsatz bestimmt.
HINWEIS: Einige Holzer (z. B. sehr trockenes Hartholz) benötigen möglicherweise kürzere Klammern, damit sie vollständig eingetrieben werden können.
TECHNISCHE DATEN
Dieses Handbuch wurde für entsprechiche Sets / Artikelnummern erstellt. Achten Sie in der Spezifikationstabelle mit den korrekten Zusammenstellungen und Inhalten für Ihr Set auf ihre jeweilige Artikelnummer.
| Modellnummer | Batterien enthalten | Ladegerät enthalten |
| SG503DC -- | ||
| S_SG503DC CD801AA CD802AA | ||
| S2_SG503DC 2 x CD801AA CD802AA | ||
| S3_SG503DC CD803AA CD802AA |
| Angaben zum werkzeug | |
| Spannung 20V | |
| Antal Klammern 30/min | |
| Klammern 15 bis 25mm | |
| Nägel 15, 20, 25, 30 und 32mm | |
| Schalleistungspegel LWA 100.6 dB(A) K=3 dB(A) | |
| Schaldruckpegel LPA 89.6 dB(A) K=3 dB(A) | |
| Schwingung 8.501m/s2K=1.5m/s2 | |
| Modelnummer CD801AA | |
| Akkutyp Lithium-Ion | |
| Spannung 20V | --- |
| Kapazitat 2.0 Ah | |
| Empfohlene Ladegeräte CD802AA | |
| Gewicht 0.3 kg | |
| Modelnummer CD802AA | |
| Ladegerät Eingang 220-240V,50Hz 0.4A | |
| Ladegerät Ausgang 21V 2.5A | --- |
| Ladezeit 2Ah Akku | 60 minutes |
| Ladezeit 4Ah Akku | 120 minutes |
| Empfohlene Akkus | CD801AA, CD803AA |
| Gewicht 0.36kg | |
| Modelnummer | CD803AA |
| Akkutyp Lithium-Ion | |
| Spannung 20V | --- |
| Kapazitat 4.0 Ah | |
| Empfohlene Ladegeräte CD802AA | |
| Gewicht 0.65 kg |
Verwenden Sie nur folgende Akkus der VONROC VPOWER 20V-Akku-Plattform. Die Verwendung anderer Akkus kann zu schweren Verletzungen oder einer Beschädigung des Werkzeugs führen.
CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion
Folgendes Ladegerät ist zum Aufladen dieser Akkus vorgesehen.
CD802AA Schnelllagegerat
Die Akkus der VONROC VPOWER 20V-Akku-Plattform sind unter allen Werkzeugen der VONROC VPOWER 20V-Akku-Plattform austauschbar.
Vibrationsintensität
Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60745 gemessen. Anhand dieser große konnen Werkzeuge miteinander verglichen werden. Außen dem eignet sich diese große für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke:
- Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die; Vibrationsbelastung erheblich erhöhen;
- Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.
Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.
BESCHREIBUNG
Die Buchstaben und Ziffern im folgenden Tekst verweisen auf die Abbildungen auf Seite 2.
- Werkzeug
- Akku
- Akku-Freigabetaste
- LED-Arbeitsleuchte
- Abzug
- Kassettengriff
- Nachladehebel
- Schalter für die LED-Arbeitsleuche
- Sicherheitsspitze
- Gurtelhaken
- Einstellknopf
- Akku LED-Anzeigen-Taste
- LED-Anzeige Akku
- Ladegerät
- LED-Anzeige Ladegerät
3. MONTAGE
Nehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akku heraus.
VordererstenVerwendungmussder Akku aufgeladenwerden.
Einsetzen des Akkus in das Werkzeug (Fig. B)
Überprüfen Sie, ob die Außenfl achen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.
- Setzen Sie den Akku (2) in das Gerät ein Fig. B.
- Drucken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet.
Entnehmen des Akkus aus dem Werkzeug (Fig. B)
- Drucken Sie die Akku-Freigabetast (3)
- Ziehen Sie den Akku aus dem Werkzeug, wie in Abb. B dargestellt.
Überprüfen des Akkuladezustands (Abb. C)
- Drücken Sie zum Überprüfen des Ladezustands kurz die Taste (12) auf dem Akku.
Der Akku ist mit 3 Leuchten zur Anzeige des Ladezustands ausgestattet. Je mehr davon leuchten,esto hoher der Ladezustand. - Wenn keine der Leuchten an ist, bedeutet das, dass der Akku leer ist und sofort aufgeladen werden muss.
Laden des Akkus über das Ladegerät (Fig. C)
- Entnahmen Sie den Akku (2) aus dem Werkzeug.
- Drehen Sie den Akku (2) mit der Unterseite nach oben, und schiben Sieihn in das Ladegerät (14), wie in Abb. C dargestellt.
- Drucken Sie den Akku vollständig in die Aufnahme.
- Stecken Sie den Netzstecker des Ladegerats in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen (15) am Ladegerät leuchten auf und zeigen den Ladezustand an.
Das Ladegerat verfugt über 2 LED-Anzeige (15), die den Ladevorgang anziegt:
| Rote LED Grüne LED: Status Ladegerät | ||
| Aus Aus Keine Stromversorgung | ||
| Aus An Standby-Modus: | - Kein Akku eingelegt oder - Akku eingelegt, aber Ladevorgang ist abge-schlossen | |
| An Aus Akku wird geladen | ||
Das vollständige Laden des 2 Ah-Akkus kann bis zu 60 Minuten dauern.
Das vollständige Laden des 4 Ah-Akkus kann bis zu 120 Minuten dauern.
Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegerats aus der Netzsteckdose, und entnahme Sie den Akku aus dem Ladegerat.
Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.
Anwendung (Abb. D)
Verwenden Sie für diese Werkzeug Klammern oder Nagel mit einer der folgenden Längen:
Klammern:Typ 55:15-25mm
Nagel: Typ 47: 15, 20, 25, 30 oder 32mm
Laden von Nageln oder Klammern (Abb. D-G)
Wahlen Sie die geeigneten Nagel oder Klammern fur die geplante Aufgabe.
- Legen Sie die Nagelpistole (1) so auf die Seite, dass der Akku (2) nach rechts zeigt, siehe Abb. E.
- Offnen Sie den Kassettengriff (6), indem Sie den Nachladehebel (7)leitung drucken.
Ziehen Sie den Nachladehebel (7) nach rechts, um den Kassettengriff (6) zu öffnen.
Bei Nageln:
- Legen Sie die Nagel an der Oberseite des Kassettengriffs (6) ein. Dies ist auch auf dem Etikett des Kassettengriffs dargestellt, siehe Beispiel Abb. F.
Bei Klammern:
- Legen Sie die Klammern am Unterteil in den Kassettengriff (6) ein. Dies ist auch auf dem Etikett des Kassettengriffs darestellt, siehe Beispiel Abb. G.
- Schieber den Sie den Kassettengriff (6) darüber, bis er einrastet.
Bevor Sie die Nagelpistole laden, müssen Sie den Akku aus dem Gerat entfern.
Laden Sie nur Befestigungselementedesdelben Typus und derselben Lange.Nichtgleichzeitig Klammern und Nagel laden.Keine Befestigungselemente mit underschiedlichen Längen gleichzeitig laden.
4. BETRIEB
Verwendung der Arbeitsleuchte (Abb. A)
- Drücken Sie den Schalter für die LED-Arbeitsleuchte (8), um die Arbeitsleuchte (4) einzuschalten.
Die Arbeitsleuchte wird für 10 Sekunden aktiviert und hilft, die Sichte auf den Arbeitsbereich zu verbessern.
Gurtelhaken
Das Werkzeug ist mit einem Gurtelhaken (10) ausgestattet, mit dem Sie es während des Gebrauchs an ihren Gurtel hangen können.
- Bei Lieferung ist der Görtelhaken (10) am Werkzeug montiert.
Er kann leicht entfernt werden, indem Sie die Schraube am Haken losen.
Anpassen der Schlagkraft (Abb. A)
Schlagkraft erhöhen: Drehen Sie den Einstellknopf (11) im Uhrzeigersinn.
Schlagkraft verringn: Drehen Sie den Einstellknopf (11) gegen den Uhrzeigersinn.
Klammern/Nagel eintreiben (Abb. A)
- Legen Sie die Sicherheitsspitze (9) fl ach auf das zu befestigende Material an die Stelle, an der die Klammer oder der Nagel gesetzt werden soll.
- Halten Sie den vorderen und hinteren Teil des Werkzeugs fest und drücken Sie es gut gegen das Material.
Ziehen Sie den Abzug (5), um die Klammer bzw. den Nagel einzutreiben, undnehmen Sie den
Finger vom Abzug, bevor Sie die Sicherheitsspitze (9) vom Material abheben.
- Wenn die Klammer bzw. der Nagel damit zu tief oder zu fl ach eingetrieben wird, passen Sie die Schlagkraft entsprechend an.
Warning! Die Sicherheit der Maschine wird aufgehoben, wenn an der Werkzeugunterseite Druck auf die Sicherheitsspitze (9) ausgeübt wird. Achten Sie darauf, dass das Mundstück der Nagelpistole beim Betätigten des Abzugs immer direkten Kontakt zum Material hat.
Das Werkzeug kann zurückschlagen und verursacht aufgrund seiner Schlagkraft ein lautes Gerausch. Denken Sie immer daran. Lange Nagel oder Klammern können dadurch eventuell falsch eingesetzt werden. Stellen Sie die Schlagkraft entsprechend ein und bringen Sie Gegendruck auf das Werkzeug auf, um falsches Klammern oder Nageln zu verhindern.
5. WARTUNG
Stellen Sie sicher, dass die Maschine nicht unter Spannung stehen, wenn Wartungsarbeiten am Motor vorgenommen werden.
These Maschine ist darauf ausgelegt, über einen langen Zeitraum mit einem Minimum an Wartung betrieben zu werden. Einfortwährend zufriedenstellender Betrieb hangt von einer ordnungsgemäße Maschinenpfl ege und regelmäßiger Reinigung ab.
Fehlfunktionen
Falls sich eine Klammer oder ein Nagel im Werkzeug verklemmt hat, gehen Sie wie folgt vor:
Entnehmen Sie den Akku aus dem Gerät.
Legen Sie das Werkzeug auf die Seite.
- Drücken Sie den Entriegelungshebel des Kassettengriffs (7), ziehen Sie den Kassettengriff (6) nach hinten und entladen Sie die Klammern oder den Nagelstreifen.
- Entfernen Sie die feststeckende Klammer bzw. den Nagel aus der Kassette.
- Legen Sie die Klammern/Nagel wieder ein und schiben Sie den Kassettengriff darüber, bis er einrastet.
Einlagen des Akkus in das Gerät.
Testen Sie die Maschine an einem Abfallstück.
Hinweise zur Bedienung:
- WARNING!Nagel oder Klammern müssen gelede in das Material eingetrieben werden. Kippen Sie das Gerät während des Betriebs nicht.
- Betreiben Sie das Gerät nicht ohne Klammern oder Nägel. Dadurch wird die Lebensdauer der Maschine verkurzt.
- Sollten Nagel oder Klammern haufi g feststecken, halten Sie das Gerät von einer autorisierten Kundendienstelle warten.
- Wenn der Kopf der Nägel oder Klammern über der Werkstückoberfläche bleibt, drücken Sie den Maschinenkopf fest gegen das Werkstück und versuchen Sie es erneut. Wenn es keine Verbesserung durch diese Nacharbeit gibt, ist das gewählte Material möglicherweise nicht für das Werkzeug geeignet oder die Schlagkraft muss angepasst werden.
Reinigung
Reinigen Sie das Werkzeuggehause regelmasig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungs-offnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtete wurde. Verwenden Sie keine Losungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschadigen.
UMWELTSCHUTZ
Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte mussen an den darauf vorgesehen Recycling-Stellen abgegeben werden.
Nur fur EG-Lander
Entsorgen Sie Elektrowerkzeuge nicht über den Hausmull. Entsprechend der EU-Richtlinie 2012/19/EG uber Elektro- und Elektronik-Altgerate sowie der Umsetzung in nationales Recht mussen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.
GARANTIE
VONROC-Produkte werden nach den hochsten Qualitatsstandards entwickelt und sind fur den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprunglichen Kaufdatum, garantiert frei von Fehlern in Material und Ausfuhrung. Sollte das Produkt in thisem Zeitraum aufgrund von Material-und/oder Verarbeitungsmangeln Fehler aufweisen, wenden Sie sichitte direkt an VONROC Kundenst. Folgende Umstande sind von der Garantie ausgeschlossen:
- Reparaturen und oder Anderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
Normale Abnutzung und Verschleis.
Das Werkzeug wurde übermasig beansprucht, missbrauchlich verwendet oder falsch gewartet.
Es wurden keine Original-Ersatzteile verwendet.
Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrucklich als auch implizit. Es gibt keine anderen ausdrucklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschlieslich der stillschweigenden Garantien der Marktgangigkeit oder Eignung fur einen bestimmen Zweck. In keinem Fall ist VONROC haftbar fur Neben- oder Folgeschaden. Die Rechtsmittel des Handler's beschranken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.
Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankundigung andern.
1. VEILIGHEIDSVOORSCHRIFTEN
Elektrische verilgheit
2. TECHNISCHE INFORMATIE
Bedoeld gebruik
TECHNISCHE SPECIFICATIONS
Endast for EU-länder
Folgende symboler anvendesiennesbrugermanualllerpaproduktet:
Laesbrugermanualen.
Risiko for personskader.
