MANUAL DE UTILIZADOR S_SG503DC Vonroc

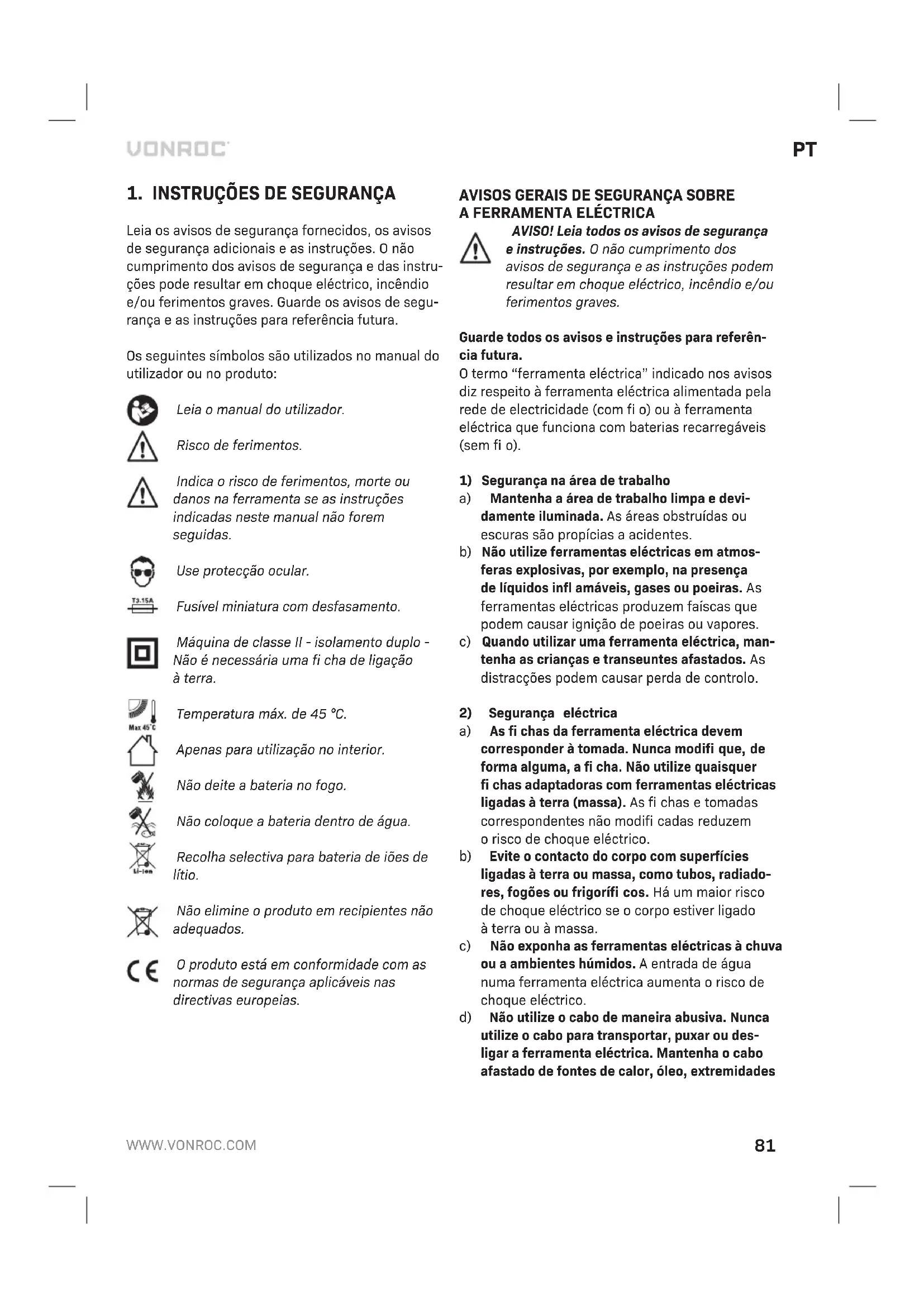

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais eas instruções. Onão cumprimento dos avisos de segurança edas instru- ções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segu- rança eas instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia omanual do utilizador. Risco de ferimentos. Indica orisco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Use protecção ocular. Fusível miniatura com desfasamento. Máquina de classe II - isolamento duplo - Não é necessária uma fi cha de ligação àterra. Temperatura máx. de 45 °C. Apenas para utilização no interior. Não deite abateria no fogo. Não coloque abateria dentro de água. Recolha selectiva para bateria de iões de lítio. Não elimine oproduto em recipientes não adequados. Oproduto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISO! Leia todos os avisos de segurança einstruções. Onão cumprimento dos avisos de segurança eas instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos einstruções para referên- cia futura. Otermo “ferramenta eléctrica” indicado nos avisos diz respeito àferramenta eléctrica alimentada pela rede de electricidade (com fi o) ou àferramenta eléctrica que funciona com baterias recarregáveis (sem fi o).

1) Segurança na área de trabalho

a) Mantenha aárea de trabalho limpa edevi- damente iluminada. As áreas obstruídas ou escuras são propícias aacidentes. b) Não utilize ferramentas eléctricas em atmos- feras explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, man- tenha as crianças etranseuntes afastados. As distracções podem causar perda de controlo.

afi adas ou peças móveis. Cabos danifi cados ou enrolados aumenta orisco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. Autilização de um cabo adequado para utilização no exterior reduz orisco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). Auti- lização de um DCR reduz orisco de choque eléctrico.

Esteja atento, preste atenção ao que está afa- zer etenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferra- menta eléctrica quando estiver cansado ou sob oefeito de drogas, álcool ou medicamentos. Um momento de distracção durante autilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. Oequipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz oris- co de ferimentos.

Evite accionamentos acidentais. Assegure-se de que ogatilho está desligado antes de ligar aferramenta àcorrente eléctrica e/ou as bate- rias eantes de levantar ou transportar aferra- menta. Otransporte de ferramentas eléctricas com odedo colocado no interruptor ou aligação àcorrente das ferramentas eléctricas com oin- terruptor ligado pode dar origem aacidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar aferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar apontos fora do alcance. Mantenha-se sempre numa posição fi rme ebem equilibrada. Desta forma, será mais fácil controlar aferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha ocabelo, aroupa eas jóias afastados das peças móveis. As roupas largas, as jóias ou ocabelo comprido podem fi car presos nestas peças. g) Se for prevista amontagem de dispositivos de extracção erecolha de poeiras, assegure-se de que estão ligados eque são utilizados de forma correcta. Autilização de dispositivos de extrac- ção de poeiras pode reduzir os riscos inerentes.

Não permita que afamiliaridade obtida através do uso frequente de ferramentas faça com que seja complacente eignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização ecuidados ater com aferramenta

com baterias a) Não sobrecarregue aferramenta eléctrica. Uti- lize aferramenta eléctrica correcta para oseu trabalho. Aferramenta eléctrica adequada efectua otrabalho de maneira mais efi ciente esegura se for utilizada de acordo com acapa- cidade para aqual foi concebida. b) Não utilize aferramenta eléctrica se não conseguir ligar ou desligar ogatilho. Qualquer ferramenta eléctrica que não possa ser contro- lada através do gatilho é perigosa etem de ser reparada.

Retire afi cha da fonte de alimentação e/

abateria da ferramenta eléctrica antes de efec- tuar quaisquer ajustes, substituir acessórios

guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem orisco de ligar aferramenta eléctrica acidentalmente. d) Mantenha as ferramentas eléctricas que não estiverem aser utilizadas fora do alcance das crianças. Não permita que aferramenta eléctri- ca seja utilizada por pessoas não familiarizadas com amesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las. e) Faça amanutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas enão emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar ofuncionamento da mesma. Se afer- ramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramen-PT

tas eléctricas com uma manutenção insufi cien- te.

Mantenha as ferramentas de corte afi adas elimpas. As ferramentas de corte sujeitas auma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência econtrolam-se com maior facilidade. g) Utilize aferramenta eléctrica, os acessórios eas peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho eatarefa aser executada. Autiliza- ção da ferramenta eléctrica para fi ns diferen- tes dos previstos pode resultar em situações perigosas.

Mantenha as pegas eas superfícies de fi xação secas, limpas esem óleo egordura. As pegas escorregadias e as superfícies de fi xação não permitem omanuseamento seguro eocontrolo da ferramenta em situações imprevistas.

5) Utilização ecuidados ater com aferramenta

com baterias a) Recarregue apenas com ocarregador especifi - cado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incên- dio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham pilhas especifi camente concebidas. Autilização de outro tipo de baterias pode causar lesões eincêndio.

Quando não utilizar abateria, mantenha-aafas- tada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, pa- rafusos ou outros pequenos objectos metálicos que permitam fazer aligação entre um terminal eoutro. Ocurto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar ocontacto. Se tocar acidentalmente no líquido, lave bem com água. Se olíquido entrar em contacto com os olhos, consulte um médico. Olíquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifi ca- das ou modifi cadas. As baterias danifi cadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

Não exponha as baterias ou as ferramentas afogo ou atemperaturas excessivas. Aex- posição afogo ou atemperaturas superiores a130°C podem causar uma explosão. NOTA: atemperatura “130 °C” pode ser substi- tuída pela temperatura “265 °F”.

Siga todas as instruções de carregamento enão carregue abateria ou aferramenta fora do intervalo de temperaturas especifi cado nas instruções. Ocarregamento inadequado ou de acordo com temperaturas fora do intervalo es- pecifi cado pode danifi car abateria eaumentar orisco de incêndio.

a) Asua ferramenta eléctrica só deve ser repara- da por pessoal qualifi cado esó devem ser uti- lizadas peças sobressalentes idênticas. Desta forma, é garantida asegurança da ferramenta eléctrica.

Nunca repare baterias danifi cadas. Areparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência auto- rizados. AVISOS DE SEGURANÇA PARA PISTOLA DE AGRAFOS a) Parta sempre do pressuposto que aferramenta contém fi xadores. Um manuseamento descui- dado da ferramenta pode resultar num disparo inesperado de fi xadores eferimentos. b) Não aponte aferramenta na sua direcção ou na direcção de outras pessoas. Odisparo inespe- rado dispara ofi xador epode causar ferimen- tos. c) Não dispare aferramenta, anão ser que afer- ramenta esteja colocada com fi rmeza contra apeça de trabalho. Se aferramenta não estiver em contacto com apeça de trabalho, ofi xador pode ser desviado do alvo. d) Se ofi xador fi car preso na ferramenta, desligue aferramenta da fonte de alimentação. Quando retirar um fi xador encravado, aagrafadora pode ser activada acidentalmente se estiver ligada. e) Tenha cuidado para retirar um fi xador encra- vado. Omecanismo pode estar comprimido eofi xador pode ser descarregado de maneira violenta quando tentar libertar um agrafo encra- vado. f) Não utilize esta ferramenta para fi xar cabos eléctricos. Não é concebido para ainstalação de cabos eléctricos epode danifi car oisola- mento de cabos eléctricos, causando choque eléctrico ou incêndio.84

a) Não abra abateria. Perigo de curto-circuito. b) Proteja abateria do calor, por exemplo, contra exposição contínua aluz solar, fogo, água ehu- midade. Perigo de explosão. c) Em caso de danos euso inadequado da bateria, podem ser emitidos vapores. Ventile aárea econtacte um médico se houver queixas. Os vapores podem irritar osistema respiratório. d) Utilize abateria em conjunto com oseu produto industrial da Vonroc. Esta é aúnica protecção contra sobrecarga perigosa. e) Abateria pode ser perfurada por objectos da- nifi cados como pregos ou chaves de parafusos ou se for aplicada força externa. Pode ocorrer um curto-circuito interno eabateria pode quei- mar, causar fumo, explodir ou sobreaquecer.

AVISOS DE SEGURANÇA SOBRE OCARREGA

DOR Utilização pretendida Deve utilizar apenas as baterias recarregáveis CD801AA eCD803AA no carregador. Outros tipos de baterias podem rebentar, causando ferimentos edanos. a) Oequipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência econhecimentos, amenos que tenham supervisão ou instrução. b) As crianças devem ser vigiadas, para que não brinquem com oequipamento. c) Não recarregue pilhas não recarregáveis! d) Durante oprocessamento de carregamento, as baterias devem ser colocadas em locais bem ventilados! Segurança eléctrica Verifi que sempre se atensão da fonte de alimentação corresponde àtensão na placa sinalética.

• Não utilize amáquina se ocabo de alimentação ou afi cha estiver danifi cada.

Utilize apenas extensões que sejam adequa- das para apotência nominal da máquina com uma espessura mínima de 1,5 mm

. Se utilizar um enrolador de extensão, desenrole sempre ocabo por completo.

2. INFORMAÇÕES SOBRE AMÁQUINA

Utilização pretendida Esta ferramenta eléctrica é concebida para uso doméstico em interiores. Esta ferramenta pode ser utilizada para fi xar cartão adequado, material de isolamento, têxteis, cabedal, madeira emateriais não frágeis numa superfície de madeira. Esta ferra- menta não é adequada para fi xar cabos eléctricos ou revestimentos de parede ou tecto. Aferramenta não é concebida para utilização arte- sanal, comercial, profi ssional e/ou industrial. NOTA: Alguns tipos de madeira (como madeira dura muito seca) podem exigir afi xação total de agrafos mais curtos.

ESPECIFICAÇÕES TÉCNICAS

Este manual foi elaborado para conjuntos/ números de artigos diferentes. Verifi que onúmero do artigo correspondente na tabela de especifi cações indicada abaixo para obter acomposição econteúdos correctos do seu conjunto. Modelo n.º Baterias incluídas Carregadores incluídos SG503DC

S_SG503DC CD801AA CD802AA S2_SG503DC 2 CD801AA CD802AA S3_SG503DC CD803AA CD802AA Informações sobre amáquina Tensão 20 VNúmero de agrafos/pregos 30/minAgrafos 15 a25 mmPregos 15, 20, 25, 30 e32 mmNível de potência sonora L 100,6 dB(A) K= 3 dB(A)Nível de pressão sonora L 89,6 dB(A) K= 3 dB(A)Vibração a 8,501 m/s² K= 1,5 m/s² Modelo n.º CD801AA Tipo de bateria Iões de lítioTensão 20 VCapacidade 2,0 AhPT

Carregador recomendado CD802AAPeso 0,3 kg Modelo n.º CD802AA Entrada do carregador220 - 240 V, 50 Hz, 0,4 ASaída do carregador 21 V 2,5 ATempo de carregamento de uma bateria de 2 Ah60 minutosTempo de carregamento de uma bateria de 4 Ah120 minutosBaterias recomendadas CD801AA, CD803AAPeso 0,36 kg Modelo n.º CD803AA Tipo de bateria Iões de lítioTensão 20 V Capacidade 4,0 AhCarregador recomendado CD802AAPeso 0,65 kg Utilize apenas as seguintes baterias da plataforma de baterias VONROC VPOWER, 20 V. Autilização de quaisquer outras baterias podem causar ferimen- tos graves ou danos na ferramenta. CD801AA Iões de lítio, 20 V, 2 Ah CD803AA Iões de lítio, 20 V, 4 Ah Oseguinte carregador pode ser utilizado para carregar estas baterias. CD802AA Carregador rápido As baterias da plataforma de baterias VPOWER de 20 Vda VONROC podem ser utilizadas com todas as ferramentas da plataforma de baterias VPOWER de 20 Vda VONROC. Nível de vibração Onível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifi cado pela norma EN60745. Pode ser utilizado para comparar ferra- mentas ecomo avaliação preliminar da exposição avibrações quando utilizar aferramenta para as aplicações indicadas.

• Autilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente onível de exposição.

• Onúmero de vezes que aferramenta é desliga- da ou está ligada, mas não está aser utilizada, pode reduzir signifi cativamente onível de exposição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta edos respectivos acessórios, mantendo as mãos quentes eorgani- zando os seus padrões de trabalho. DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas indicados na página 2.

3. Patilha de desbloqueio da bateria

4. Luz de trabalho LED

8. Interruptor da luz de trabalho LED

9. Base de segurança

10. Gancho da correia

11. Botão de regulação

12. Botão dos indicadores LED da bateria

Retire abateria antes de efectuar qualquer tarefa na ferramenta eléctrica. Abateria deve ser carregada antes de utilizá-la pela primeira vez. Inserir abateria na máquina (Fig. B) Assegure-se que oexterior da bateria está limpo eseco antes de ligá-lo ao carregador ou máquina.

2. Empurre abateria ainda mais até encaixar no

respectivo local. Retirar abateria da máquina (Fig. B)

1. Prima obotão de desbloqueio da bateria (3).

• Para verifi car oestado de carga da bateria, prima ligeiramente obotão (12) na bateria.

• Abateria tem 3 luzes que indicam onível de carga, quanto maior for onúmero de luzes que se acenderem, maior é acarga restante na bateria.

• Se as luzes não se acenderem, isso signifi - ca que abateria não tem carga eque deve carregá-la de imediato. Carregar amáquina com ocarregador (Fig. C)

1. Retire abateria (2) da máquina.

2. Vire abateria (2) ao contrário edeslize-apara

dentro do carregador (14) como indicado na Fig. C.

3. Empurre abateria até estar totalmente encaixa-

Ligue afi cha do carregador numa tomada eléc- trica eaguarde alguns instantes. Os indicadores LED no carregador (15) acendem-se emostram oestado de carregador. Ocarregador tem 2 indicadores LED (15), que indi- cam oestado do processo de carregamento: Estado do LED vermelho Estado do LED verde Estado do carregador Desligado Desligado Sem energia Desligado Ligado Modo de espera: - Abateria não foi inserida ou - Abateria foi inserida, mas ocarregamento foi concluído Ligado Desligado Carregamento da bateria em curso

• Ocarregamento total da bateria de 2 Ah pode demorar até cerca de 60 minutos.

• Ocarregamento total da bateria de 4 Ah pode demorar até cerca de 120 minutos. Quando abateria estiver totalmente carregada, retire afi cha do carregador da tomada eretire abateria do carregador. Se não utilizar amáquina durante um período de tempo mais prolongado, é aconselhável armazenar abateria no estado carregado. Aplicação (Fig. D) Para esta ferramenta, utilize apenas um dos se- guintes comprimentos para agrafos ou pregos:

• Coloque aagrafadora (1) de lado com abateria (2) aapontar para adireita, como indicado na Fig. E.

• Abra oeixo do cartucho (6), carregando ligeira- mente com aalavanca de recarregamento (7).

• Empurre aalavanca de recarregamento (7) para adireita para abrir oeixo do cartucho (6). Para pregos:

• Encaixe oeixo do cartucho (6) até ouvir um estalido. Antes de carregar oagrafador, certifi que-se de que retira abateria da máquina. Carregue apenas fi xadores do mesmo tipo ecomprimento. Não coloque agrafos epregos ao mesmo tempo. Não misture fi xadores de tamanhos diferentes.PT

Utilizar aluz de trabalho (Fig. A)

• Carregue no interruptor da luz de trabalho LED (8) para ligar aluz de trabalho (4).

Aluz de trabalho é activada durante 10 segun- dos eajuda amelhorar avisibilidade da área de trabalho. Gancho da correia Amáquina está equipada com um gancho de correia (10) para pendurar amáquina na correia durante autilização.

• Se for fornecido, ogancho da correia (10) está montado na máquina.

• Pode retirá-lo facilmente removendo oparafuso no gancho eretirando-o. Regular apotência de impacto (Fig. A)

• Aumentar oimpacto: rode obotão de regulação (11) para adireita.

• Reduzir oimpacto: rode obotão de regulação (11) para aesquerda. Inserir agrafos/pregos (Fig. A)

• Coloque abase de segurança (9) plana contra omaterial afi xar no local onde pretende colo- car oagrafo ou prego.

• Segure na parte da frente ede trás da máquina ecarregue na máquina com fi rmeza contra omaterial.

• Carregue no gatilho (5) para inserir oagrafo/ prego e, em seguida, retire odedo do gatilho antes de levantar abase de segurança (9) do material.

• Se oagrafo/prego for inserido demasiado ou pouco fundo, regule apotência de impacto. Aviso! Osistema de segurança da máquina é levantado quando é aplicada pressão na base de segurança (9) na parte inferior da máquina. Certifi que-se sempre de que aabertura da agrafadora está em contacto directo com omaterial quando carregar ogatilho. Aferramenta pode fazer ricochete eemitir um ruído elevado devido ao impacto produzido. Deve ter isto em atenção. Se os pregos eagrafos forem compridos, podem não ser agrafados ou pregados correcta- mente. Regule apotência de impacto em conformidade eaplique contrapressão na máquina para evitar que os pregos ou agrafos sejam inseridos incorrectamente.

Certifi que-se de que oequipamento não tem corrente eléctrica quando efectuar otrabalho de manutenção no motor. Esta máquina foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Um funcionamento satisfatório contínuo depende de uma manutenção adequada da máqui- na ede uma limpeza frequente. Avaria No caso de um agrafo ou prego fi car encravado na ferramenta, siga oprocedimento indicado abaixo:

• Retire abateria da máquina.

• Pouse aferramenta de lado.

• Carregue na alavanca de libertação do eixo do cartucho (7), puxe oeixo do cartucho (6) para trás eretire os agrafos ou ocartucho de pregos.

• Retire oagrafo/prego obstruído do cartucho.

• Volte acarregar os agrafos/pregos eempurre oeixo do cartucho de novo até encaixar.

• Insira abateria na máquina.

• Teste amáquina num pedaço de madeira. Sugestões de funcionamento:

• ATENÇÃO! Os pregos ou agrafos devem ser inseridos directamente no material. Não incline amáquina durante aoperação.

• Não utilize amáquina sem agrafos ou pregos. Isto reduz avida útil da máquina.

• Se os pregos ou agrafos encravarem com fre- quência, amáquina deve ser reparada por um centro de assistência autorizado.

• Se acabeça dos pregos ou agrafos fi ca acima da superfície da peça de trabalho, carregue na cabeça da máquina com fi rmeza contra apeça de trabalho etente de novo. Se não houver qualquer melhoramento quando efectuar de novo otrabalho, omaterial escolhido pode não ser adequado para aferramenta ou pode ser necessário ajustar apotência de impacto.88

Limpeza Limpe acaixa d dispositivo com regularidade com um pano macio, de preferência após cada utiliza- ção. Limpe asujidade eopó das aberturas do ven- tilador. Retire asujidade persistente com um pano macio, humedecido com água com sabão. Não utilize solventes, como benzeno, álcool, amoníaco, etc., que podem danifi car as peças de plástico. AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequa- dos. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com adirectiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos eelectrónicos eares- pectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado eeliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais ele- vados enão apresentam quaisquer defeitos em termos de materiais emão-de-obra em relação ao período estipulado por lei, cujo início é apartir da data de compra original. Se oproduto apresentar qualquer falha durante este período devido aqual- quer defeito no material e/ou de mão-de-obra, contacte aVONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se aferramenta foi utilizada de maneira abusi- va, indevida ou amanutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui aúnica garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização eadequação para fi ns específi cos. AVONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limita- dos areparar ou substituir as unidades ou peças que não estejam em conformidade. Oequipamento eomanual do utilizador estão su- jeitos aalterações sem aviso prévio. As especifi ca- ções podem ser alteradas sem aviso prévio.HU
