| Tipo de produto | Grampeador elétrico sem fio |
| Marca | Vonroc |
| Modelo | SG503DC |
| Tensão nominal | 20 V |
| Tipo de bateria | Íon de lítio (plataforma VPOWER 20V) |
| Capacidade da bateria | 2.0 Ah (CD801AA) ou 4.0 Ah (CD803AA) |
| Carregador recomendado | CD802AA (carregador rápido) |
| Tempo de carga (bateria 2Ah) | 60 minutos |
| Tempo de carga (bateria 4Ah) | 120 minutos |
| Tipo de grampos compatíveis | Grampos tipo 55: 15 a 25 mm |
| Tipo de pregos compatíveis | Pregos tipo 47: 15, 20, 25, 30, 32 mm |
| Cadência de disparo | 30 disparos por minuto |
| Ajuste da potência de impacto | Sim, por roda |
| Iluminação de trabalho LED | Sim, temporização de 10 segundos |
| Ponta de segurança | Sim, requer pressão para disparar |
| Gancho de cinto | Sim, removível |
| Peso (máquina sozinha) | Aproximadamente 1,2 kg (sem bateria) |
| Peso da bateria 2Ah | 0,3 kg |
| Peso da bateria 4Ah | 0,65 kg |
| Peso do carregador | 0,36 kg |
| Nível de pressão sonora (LPA) | 89,6 dB(A) |
| Nível de potência sonora (LWA) | 100,6 dB(A) |
| Valor de vibração | 8,501 m/s² (K=1,5 m/s²) |
| Índice de proteção | Isolação dupla (classe II) |
| Manutenção | Limpar com um pano macio; confiar os reparos a um centro autorizado |
| Garantia | Contra defeitos de peças e mão de obra (prazo legal) |
Perguntas frequentes - SG503DC Vonroc
Perguntas dos utilizadores sobre SG503DC Vonroc
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Grampeador elétrico em formato PDF gratuitamente! Encontre o seu manual SG503DC - Vonroc e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SG503DC da marca Vonroc.

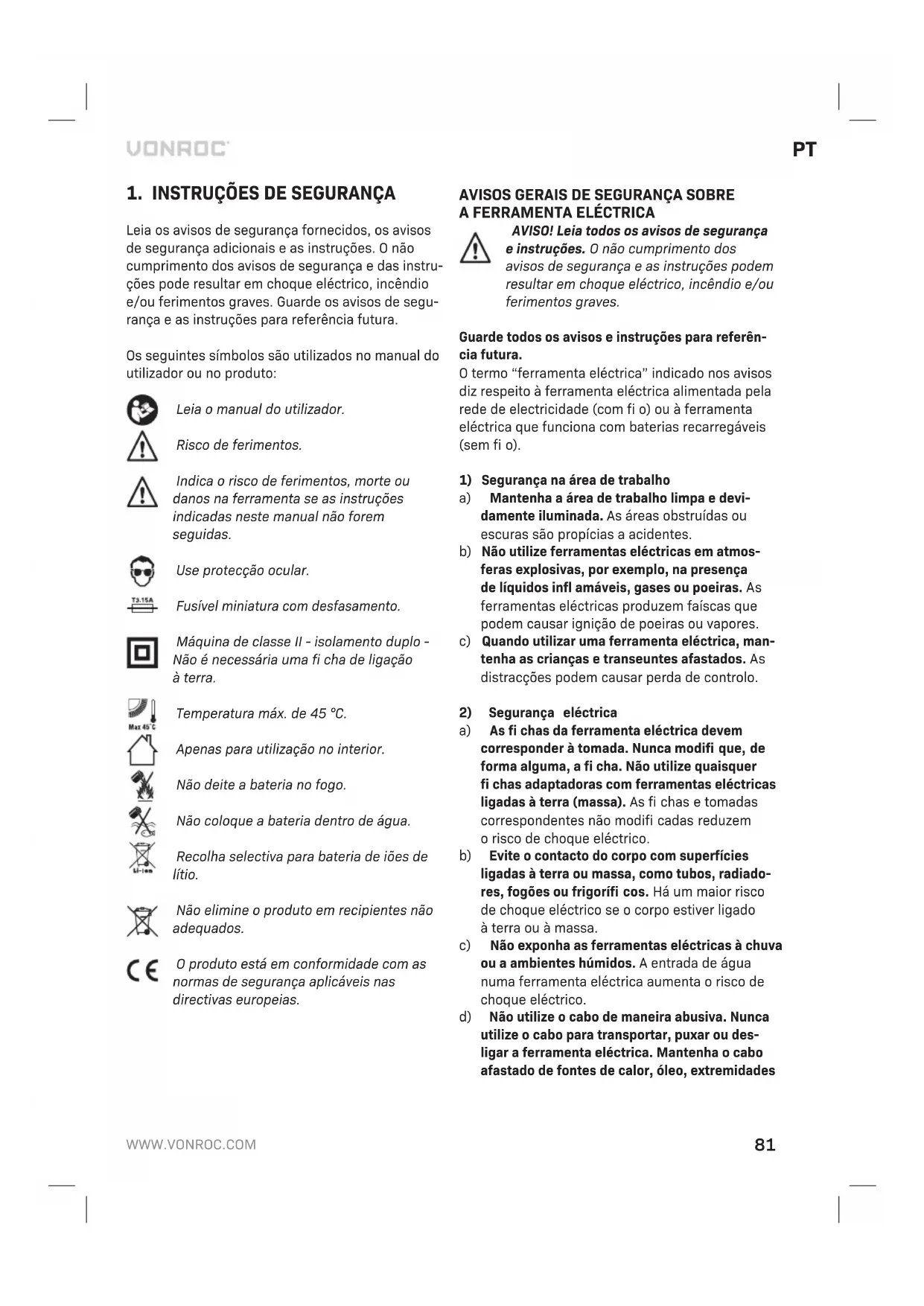

MANUAL DE UTILIZADOR SG503DC Vonroc
PT Instruções originais 81
Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.
Os seguintes símbolos são utilizados no manual do utilizador ou no produto:
Leia o manual do utilizador.
Risco de ferimentos.
Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.
Use protecção ocular.
Fusível miniatura com desfasamento.
Máquina de classe II - isolamento duplo - Não é necessária uma fi cha de ligação à terra.
Temperatura máx. de 45 °C.
Apenas para utilização no interior.
Não deite a bateria no fogo.
Não coloque a bateria dentro de água.
Recolha selectiva para bateria de iões de lítio.
Não elimine o produto em recipientes não adequados.
O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.
AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA
AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para referência futura.
O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica alimentada pela rede de electricidade (com fi o) ou à ferramenta eléctrica que funciona com baterias recarregáveis (sem fi o).
1) Segurança na área de trabalho
a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.
b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.
c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.
2) Segurança eléctrica
a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico.
b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigorífi cos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.
c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades
afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico.
e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.
3) Segurança eléctrica
a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos.
Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.
b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.
c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.
d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas,
as jóias ou o cabelo comprido podem fi car presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.
4) Utilização e cuidados a ter com a ferramenta com baterias
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.
c) Retirea fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramen-
tas eléctricas com uma manutenção insufi cien- te.
f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fi ns diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.
5) Utilização e cuidados a ter com a ferramenta com baterias
a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.
b) Utilize apenas ferramentas eléctricas que tenham pilhas especificamente concebidas. A utilização de outro tipo de baterias pode causar lesões e incêndio.
c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.
d) Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.
e) Não utilize baterias ou ferramentas danifi ca-das ou modificadas. As baterias danificadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.
f) Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores
a 130 °C podem causar uma explosão.
NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.
g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo especificado pode danifi car a bateria e aumentar o risco de incêndio.
6) Assistência
a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualifi cado e só devem ser utilizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.
b) Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.
a) Parta sempre do pressuposto que a ferramenta contém fi xadores. Um manuseamento descuidado da ferramenta pode resultar num disparo inesperado de fi xadores e ferimentos.
b) Não aponte a ferramenta na sua direcção ou na direcção de outras pessoas. O disparo inesperado dispara o fi xador e pode causar ferimentos.
c) Não dispare a ferramenta, a não ser que a ferramenta esteja colocada com fi rmeza contra a peça de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, o fi xador pode ser desviado do alvo.
d) Se o fixador ficar preso na ferramenta, desligue a ferramenta da fonte de alimentação. Quando retirar um fi xador encravado, a agrafadora pode ser activada acidentalmente se estiver ligada.
e) Tenha cuidado para retirar um fi xador encravado. O mecanismo pode estar comprimido e o fi xador pode ser descarregado de maneira violenta quando tentar libertar um agrafo encravado.
f) Não utilize esta ferramenta para fi xar cabos eléctricos. Não é concebido para a instalação de cabos eléctricos e pode danifi car o isolamento de cabos eléctricos, causando choque eléctrico ou incêndio.
AVISOS DE SEGURANÇA SOBRE A BATERIA
a) Não abra a bateria. Perigo de curto-circuito.
b) Proteja a bateria do calor, por exemplo, contra exposição contínua a luz solar, fogo, água e humidade. Perigo de explosão.
c) Em caso de danos e uso inadequado da bateria, podem ser emitidos vapores. Ventile a área e contacte um médico se houver queixas. Os vapores podem irritar o sistema respiratório.
d) Utilize a bateria em conjunto com o seu produto industrial da Vonroc. Esta é a única protecção contra sobrecarga perigosa.
e) A bateria pode ser perfurada por objectos danifi cados como pregos ou chaves de parafusos ou se for aplicada força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, causar fumo, explodir ou sobreaquecer.
Utilização pretendida
Deve utilizar apenas as baterias recarregáveis CD801AA e CD803AA no carregador. Outros tipos de baterias podem rebentar, causando ferimentos e danos.
a) O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução.
b) As crianças devem ser vigiadas, para que não brinquem com o equipamento.
c) Não recarregue pilhas não recarregáveis!
d) Durante o processamento de carregamento, as baterias devem ser colocadas em locais bem ventilados!
Segurança eléctrica
Verifi que sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.
- Não utilize a máquina se o cabo de alimentação ou a fi cha estiver danifi cada.
- Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm². Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.
2. INFORMAÇÕES SOBRE A MÁQUINA
Utilização pretendida
Esta ferramenta eléctrica é concebida para uso doméstico em interiores. Esta ferramenta pode ser utilizada para fi xar cartão adequado, material de isolamento, têxteis, cabedal, madeira e materiais não frágeis numa superfície de madeira. Esta ferramenta não é adequada para fi xar cabos eléctricos ou revestimentos de parede ou tecto.
A ferramenta não é concebida para utilização artesanal, comercial, profi ssional e/ou industrial.
NOTA: Alguns tipos de madeira (como madeira dura muito seca) podem exigir a fi xação total de agrafos mais curtos.
ESPECIFICAÇÕES TÉCNICAS
Este manual foi elaborado para conjuntos/números de artigos diferentes. Verifi que o número do artigo correspondente na tabela de especificações indicada abaixo para obter a composição e conteúdos correctos do seu conjunto.
| Modelo n.o | Baterias incluídas | Carregadores incluídos |
| SG503DC | - | - |
| S_SG503DC | CD801AA CD802AA | |
| S2_SG503DC | 2 CD801AA CD802AA | |
| S3_SG503DC | CD803AA CD802AA |
| Informações sobre a máquina | |
| Tensão 20 V | === |
| Número de agrafos/pregos 30/min | |
| Agrafos | 15 a 25 mm |
| Pregos | 15, 20, 25, 30 e 32 mm |
| Nível de potência sonora L_WA | 100,6 dB(A) K = 3 dB(A) |
| Nível de pressão sonora L_PA | 89,6 dB(A) K = 3 dB(A) |
| Vibração a_h | 8,501 m/s ^2 K = 1,5 m/s ^2 |
| Modelo n.o | CD801AA |
| Tipo de bateria | Iões de lítio |
| Tensão | 20 V --- |
| Capacidade | 2,0 Ah |
| Carregador recomendado CD802AA | |
| Peso | 0,3 |
| Modelo n.o CD802AA | |
| Entrada do carregador | 220 - 240 V, 50 Hz, 0,4 A |
| Saída do carregador 21 V | === 2,5 A |
| Tempo de carregamento de uma bateria de 2 Ah | 60 minutos |
| Tempo de carregamento de uma bateria de 4 Ah | 120 minutos |
| Baterias recomendadas CD801AA, Peso 0,36 kg | CD803AA |
| Modelo n.o CD803AA | |
| Tipo de bateria lões de lítio | |
| Tensão 20 V | --- |
| Capacidade 4,0 Ah | |
| Carregador recomendado CD802AA | |
| Peso 0,65 kg | |
Utilize apenas as seguintes baterias da plataforma de baterias VONROC VPOWER, 20 V. A utilização de quaisquer outras baterias podem causar ferimentos graves ou danos na ferramenta.
CD801AA lões de lítio, 20 V, 2 Ah
CD803AA lões de lítio, 20 V, 4 Ah
O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifico cada pela norma EN60745. Pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.
- A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição.
- O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição.
Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.
DESCRIÇÃO
Os números indicados no texto dizem respeito aos diagramas indicados na página 2.
- Máquina
- Bateria
- Patilha de desbloqueio da bateria
- Luz de trabalho LED
- Gatilho
- Eixo do cartucho
- Alavanca de recarregamento
- Interruptor da luz de trabalho LED
- Base de segurança
- Gancho da correia
- Botão de regulação
- Botão dos indicadores LED da bateria
- Indicadores LED da bateria
- Carregador
- Indicadores LED do carregador
3. MONTAGEM
Retire a bateria antes de efectuar qualquer tarefa na ferramenta eléctrica.
A bateria deve ser carregada antes de utilizá-la pela primeira vez.
Inserir a bateria na máquina (Fig. B)
Assegure-se que o exterior da bateria está limpo e seco antes de ligá-lo ao carregador ou máquina.
-
Insira a bateria (2) na base da máquina, como indicado na Fig. B.
-
Empurre a bateria ainda mais até encaixar no respectivo local.
Retirar a bateria da máquina (Fig. B)
- Prima o botão de desbloqueio da bateria (3).
- Retire a bateria da máquina, como indicado na Fig. B.
Verifi car o estado de carregamento da bateria (Fig. C)
Para verifi car o estado de carga da bateria, prima ligeiramente o botão (12) na bateria.
- A bateria tem 3 luzes que indicam o nível de carga, quanto maior for o número de luzes que se acenderem, maior é a carga restante na bateria.
- Se as luzes não se acenderem, isso significa que a bateria não tem carga e que deve carregá-la de imediato.
Carregar a máquina com o carregador (Fig. C)
- Retire a bateria (2) da máquina.
- Vire a bateria (2) ao contrário e deslize-a para dentro do carregador (14) como indicado na Fig. C.
- Empurre a bateria até estar totalmente encaixa-da na ranhura.
- Ligue a fi cha do carregador numa tomada eléctrica e aguarde alguns instantes. Os indicadores LED no carregador (15) acendem-se e mostram o estado de carregador.
O carregador tem 2 indicadores LED (15), que indicam o estado do processo de carregamento:
| Estado do LED vermelho | Estado do LED verde | Estado do carregador |
| Desligado Desligado Sem energia | ||
| Desligado Ligado | Modo de espera:- A bateria não foi inserida ou- A bateria foi inserida, mas o carregamento foi concluído | |
| Ligado Desligado | Carregamento da bateria em curso | |
- O carregamento total da bateria de 2 Ah pode demorar até cerca de 60 minutos.
- O carregamento total da bateria de 4 Ah pode demorar até cerca de 120 minutos.
Quando a bateria estiver totalmente carregada, retire a fi cha do carregador da tomada e retire a bateria do carregador.
Se não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado.
Aplicação (Fig. D)
Para esta ferramenta, utilize apenas um dos seguintes comprimentos para agrafos ou pregos:
- Agrafos: Tipo 55: 15 - 25 mm
- Pregos: Tipo 47: 15, 20, 25, 30 ou 32 mm
Carregar pregos ou agrafos (Fig. D-G)
- Escolha o prego ou agrafo correcto para a tarefa.
- Coloque a agrafadora (1) de lado com a bateria (2) a apontar para a direita, como indicado na Fig. E.
- Abra o eixo do cartucho (6), carregando ligeiramente com a alavanca de recarregamento (7).
- Empurre a alavanca de recarregamento (7) para a direita para abrir o eixo do cartucho (6).
Para pregos:
- Coloque os pregos na parte superior do eixo do cartucho (6). Como indicado na etiqueta do eixo do cartucho, consulte o exemplo indicado na Fig. F.
Para agrafos:
- Coloque os agrafos na parte inferior do eixo do cartucho (6). Como indicado na etiqueta do eixo do cartucho, consulte o exemplo indicado na Fig. G.
- Encaixe o eixo do cartucho (6) até ouvir um estalido.
Antes de carregar o agrafador, certifi que-se de que retira a bateria da máquina.
Carregue apenas fi xadores do mesmo tipo e comprimento. Não coloque agrafos e pregos ao mesmo tempo. Não misture fi xadores de tamanhos diferentes.
4. FUNCIONAMENTO
Utilizar a luz de trabalho (Fig. A)
- Carregue no interruptor da luz de trabalho LED (8) para ligar a luz de trabalho (4).
- A luz de trabalho é activada durante 10 segundos e ajuda a melhorar a visibilidade da área de trabalho.
Gancho da correia
A máquina está equipada com um gancho de correia (10) para pendurar a máquina na correia durante a utilização.
- Se for fornecido, o gancho da correia (10) está montado na máquina.
- Pode retirá-lo facilmente removendo o parafuso no gancho e retirando-o.
Regular a potência de impacto (Fig. A)
- Aumentar o impacto: rode o botão de regulação (11) para a direita.
- Reduzir o impacto: rode o botão de regulação (11) para a esquerda.
Inserir agrafos/pregos (Fig. A)
- Coloque a base de segurança (9) plana contra o material a fi xar no local onde pretende colocar o agráfo ou prego.
- Segure na parte da frente e de trás da máquina e carregue na máquina com fi rmeza contra o material.
- Carregue no gatilho (5) para inserir o agraflo/ prego e, em seguida, retire o dedo do gatilho antes de levantar a base de segurança (9) do material.
Se o agráfo/prego for inserido demasiado ou pouco fundo, regule a potência de impacto.
Aviso! O sistema de segurança da máquina é levantado quando é aplicada pressão na base de segurança (9) na parte inferior da máquina. Certifi que-se sempre de que a abertura da agrafadora está em contacto directo com o material quando carregar o gatilho.
A ferramenta pode fazer ricochete e emitir um ruído elevado devido ao impacto produzido. Deve ter isto em atenção. Se os pregos e agrafos forem compridos, podem não ser agrafados ou pregados correcta-
mente. Regule a potência de impacto em conformidade e aplique contrapressão na máquina para evitar que os pregos ou agrafos sejam inseridos incorrectamente.
5. MANUTENÇÃO
Certifi que-se de que o equipamento não tem corrente eléctrica quando efectuar o trabalho de manutenção no motor.
Esta máquina foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Um funcionamento satisfatório contínuo depende de uma manutenção adequada da máquina e de uma limpeza frequente.
Avaria
No caso de um agrafo ou prego fi car encravado na ferramenta, siga o procedimento indicado abaixo:
- Retire a bateria da máquina.
- Pouse a ferramenta de lado.
- Carregue na alavanca de libertação do eixo do cartucho (7), puxe o eixo do cartucho (6) para trás e retire os agrafos ou o cartucho de pregos.
- Retire o agrafo/prego obstruído do cartucho.
- Volte a carregar os agrafos/pregos e empurre o eixo do cartucho de novo até encaixar.
- Insira a bateria na máquina.
- Teste a máquina num pedaço de madeira.
Sugestões de funcionamento:
- ATENÇÃO! Os pregos ou agrafos devem ser inseridos directamente no material. Não incline a máquina durante a operação.
- Não utilize a máquina sem agrafos ou pregos. Isto reduz a vida útil da máquina.
- Se os pregos ou agrafos encravarem com frequência, a máquina deve ser reparada por um centro de assistência autorizado.
- Se a cabeça dos pregos ou agrafos fi ca acima da superfície da peça de trabalho, carregue na cabeça da máquina com fi rmeza contra a peça de trabalho e tente de novo. Se não houver qualquer melhoramento quando efectuar de novo o trabalho, o material escolhido pode não ser adequado para a ferramenta ou pode ser necessário ajustar a potência de impacto.
Limpeza
Limpe a caixa d dispositivo com regularidade com um pano macio, de preferência após cada utilização. Limpe a sujidade e o pó das aberturas do ventilador. Retire a sujidade persistente com um pano macio, humedecido com água com sabão. Não utilize solventes, como benzeno, álcool, amoníaco, etc., que podem danifi car as peças de plástico.
AMBIENTE
Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.
Apenas para os países da CE
Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.
GARANTIA
Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.
As seguintes circunstâncias estão excluídas desta garantia:
- Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
- Desgaste normal;
- Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
- Se forem utilizadas peças sobresselentes não originais.
Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específi cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.
O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
