Tip produs	Capsator electric fără fir
Marcă	Vonroc
Model	SG503DC
Tensiune nominală	20 V
Tip baterie	Litiu-ion (platforma VPOWER 20V)
Capacitate baterie	2.0 Ah (CD801AA) sau 4.0 Ah (CD803AA)
Încărcător recomandat	CD802AA (încărcător rapid)
Timp de încărcare (baterie 2Ah)	60 minute
Timp de încărcare (baterie 4Ah)	120 minute
Tip capse compatibile	Capse tip 55: 15 până la 25 mm
Tip cuie compatibile	Cuie tip 47: 15, 20, 25, 30, 32 mm
Cadență de tragere	30 de lovituri pe minut
Reglarea puterii de impact	Da, prin roată
Iluminare de lucru LED	Da, temporizare 10 secunde
Vârf de siguranță	Da, necesită presiune pentru a trage
Cârlig pentru centură	Da, detașabil
Greutate (mașină singură)	Aproximativ 1,2 kg (fără baterie)
Greutate baterie 2Ah	0,3 kg
Greutate baterie 4Ah	0,65 kg
Greutate încărcător	0,36 kg
Nivel de presiune acustică (LPA)	89,6 dB(A)
Nivel de putere acustică (LWA)	100,6 dB(A)
Valoare de vibrație	8,501 m/s² (K=1,5 m/s²)
Indice de protecție	Izolare dublă (clasa II)
Întreținere	Curățați cu o cârpă moale; încredințați reparațiile unui centru autorizat
Garanție	Împotriva defectelor de piese și manoperă (durata legală)

Întrebări frecvente - SG503DC Vonroc

Cum se introduce bateria în capsator?

Introduceți bateria (2) în baza mașinii până când se fixează. Pentru a o scoate, apăsați butoanele de deblocare (3) și trageți.

Cum se încarcă bateria?

Scoateți bateria din unealtă, introduceți-o în încărcătorul CD802AA și conectați încărcătorul. Ledul roșu indică încărcarea, cel verde indică încărcarea terminată. Aproximativ 60 min pentru o baterie de 2Ah și 120 min pentru 4Ah.

Cum se verifică nivelul de încărcare al bateriei?

Apăsați scurt butonul indicator (12) al bateriei. Cele trei leduri indică nivelul: cu cât mai multe leduri aprinse, cu atât încărcarea este mai mare. Stinse = baterie goală.

Cum se încarcă capsele sau cuiele?

Scoateți bateria. Deschideți tija magazinului (6) apăsând pe maneta (7). Așezați cuiele în partea de sus a magazinului sau capsele în partea de jos, conform etichetei. Apoi închideți tija până la un clic.

Cum se reglează puterea de impact?

Rotiți butonul de reglare (11): în sensul acelor de ceas pentru a crește puterea, în sens invers pentru a o reduce. Reglați în funcție de duritatea materialului.

Ce să faceți dacă o capsă sau un cui rămâne blocat?

Scoateți mai întâi bateria. Deschideți magazinul, scoateți banda de fixări, apoi extrageți cu atenție fixarea blocată. Reîncărcați magazinul și închideți.

Acest capsator poate fixa cabluri electrice?

Nu. Unealta nu este concepută pentru a fixa cabluri electrice, acest lucru ar putea deteriora izolația și provoca un șoc electric sau incendiu.

Ce baterii pot folosi cu această unealtă?

Utilizați numai bateriile Litiu-ion de pe platforma VONROC VPOWER 20V: modelele CD801AA (2Ah) și CD803AA (4Ah). Utilizarea altor baterii poate cauza răniri sau deteriorarea uneltei.

Cum se întreține capsatorul?

Curățați corpul cu o cârpă moale și ușor umedă (săpun delicat) după fiecare utilizare. Nu folosiți solvenți. Asigurați-vă că orificiile de aerisire nu sunt obstrucționate.

Unealta este garantată?

Da, VONROC garantează produsul împotriva defectelor de piese și manoperă pe durata legală de la data achiziției. Reparațiile neautorizate sau uzura normală nu sunt acoperite.

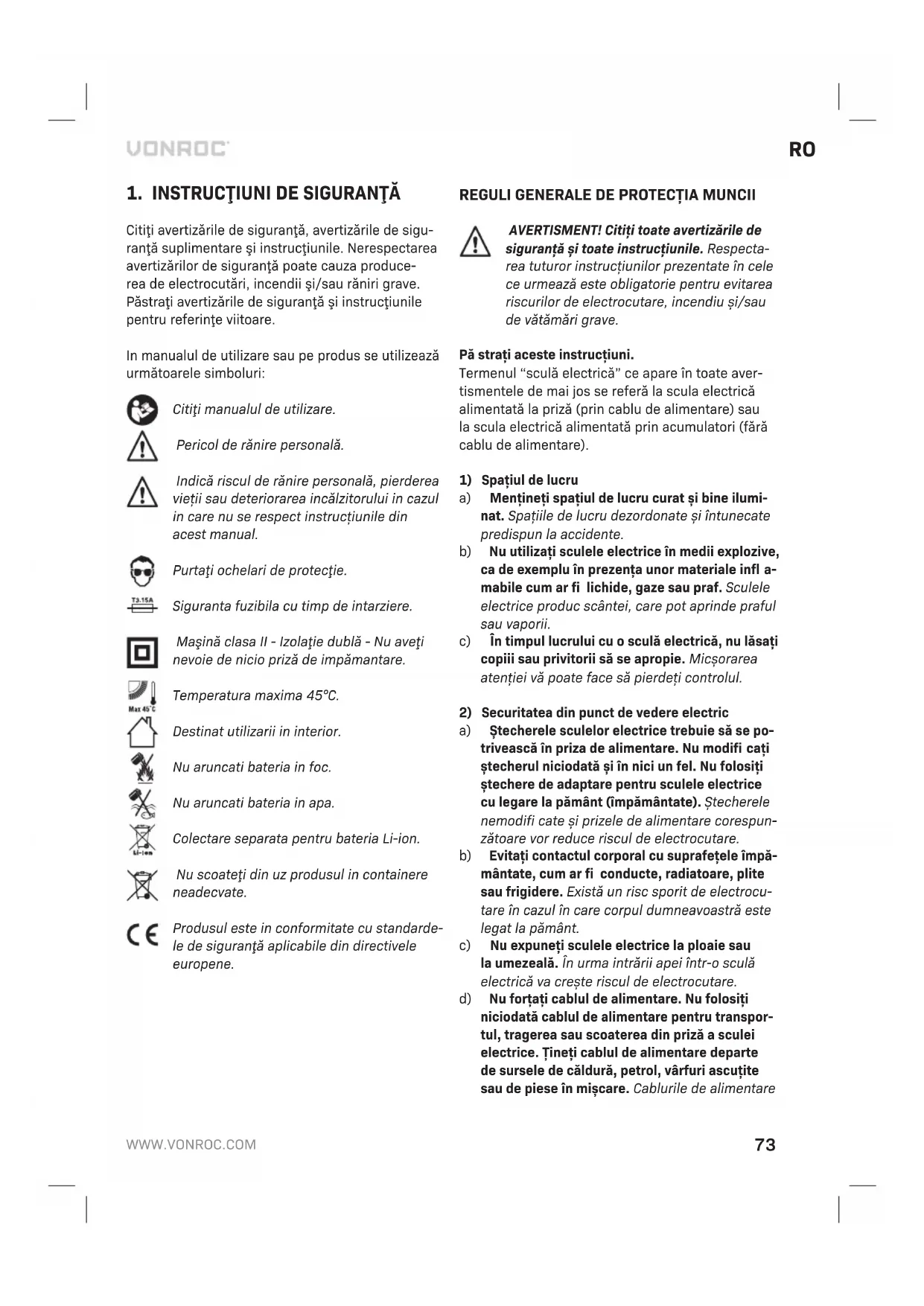

MANUAL DE UTILIZARE SG503DC Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

In manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Pericol de rănire personală.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respect instrucțiunile din acest manual.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de impămantare.

Temperatura maxima 45°C.

Destinat utilizarii in interior.

Nu aruncati bateria in foc.

Nu aruncati bateria in apa.

Colectare separata pentru bateria Li-ion.

Nu scoateți din uz produsul in containere neadecvate.

Produsul este in conformitate cu standardele de siguranță aplicabile din directivele europene.

REGULI GENERALE DE PROTECTIA MUNCII

AVERTISMENT! Citiți toate avertizările de siguranță și toate instrucțiunile. Respectarea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave.

Pă strați aceste instrucțiuni.

Termenul “sculă electrică” ce apare în toate avertismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin accumulatori (fără cablu de alimentare).

1) Spatiul de lucru

a) Mentineți spațiul de lucru curat și bine iluminat. Spațiile de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizați sculele electrice în medii explozive, ca de exemplu în prezența unor materiale infl a-mabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii.

c) În timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric

a) Ștecherele sculelor electrice trebuie să se po- trivească în priza de alimentare. Nu modifi cati ștecherul niciodată și în nici un fel. Nu folosiți ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodifi cate și prizele de alimentare corespun- zătoare vor reduce riscul de electrocutare.

b) Evitați contactul corporal cu suprafețele împământate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocutare în cazul în care corpul dumneavoastră este legat la pământ.

c) Nu expuneți sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va crește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a sculei electrice. Țineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimentare

deteriorate sau încâlcite duc la creșterea riscului de electrocutare.

e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior. Utilizarea unui prelungitor corespunzător lucrului în exterior reduce riscul de electrocutare.

f) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu dispozitiv de protectie la curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

3) Securitatea personal
a) Atunci când folosiți o sculă electrică fi și concentrat, fi și atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți o sculă electrică atunci când sunteți sub infl uența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave.
b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție.

Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încălțăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătă-mările personale.

c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea
d) Înainte de a pune în funcțiune scula electrică, îndepăratați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale.
e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel puteți controla mai bine scula electrică în situații neprevăzute.
f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănușile trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agătate și prinse de părțile în mișcare.

g) Dacă dispositivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.

4) Utilizarea și întreținerea sculei electrice
a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată. O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosită la parametrii pentru care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care comutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie repara-tă.
c) Înainte de a efectua orice fel de reglaje, schimbări ale accesoriiilor sau pe perioada depozitării sculelor electrice deconectați stecherul de la sursa de energie electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice.
d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Sculele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite.
e) Întrețineți sculele electrice. Verifi cați alinierea sau prinderea părților în mișcare, verifi cați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verifi cați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defectează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente.
f) Mentineți sculele așchietoare ascuțite și curate. Sculele așchietoare întreținute corespunzător, având muchiile tăietoare ascuțite, se înțepenesc mai greu și sunt mai ușor de controlat.

g) Utilizați sculele electrice, accesoriiile și burghiele etc., în conformitate cu prezentele instrucțiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată. Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase.
h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.
5) Utilizarea și întreținerea uneltei cu accumulator
a) Încărcați din nou numai cu încărcătorul specifi - cat de producătorul. Încărcătorul potrivit cu un tip de accumulator poate crea riscul incendiului dacă este utilizat cu un alt accumulator.
b) Folosiți instrumentele electrice numai cu acumulatoare proiectate specific. Utilizarea oricăror alte acumulatoare pot crea riscul accidentului personal și al incendiului.
c) În timp ce accumulatorul nu este utilizat, feriți-l de alte obiecte metalice cum ar fi cleme de birou, monede, chei, cuie, şuruburi ori alte obiecte metalice mărunte care ar putea crea conexiunea de la un terminal până la celălalt. Scurtcircuitarea terminalelor baterii poate cauza arsuri sau incen- diu.
d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochi, pe lângă măsurile amintite consultați și un medic. Lichidul care se scurge din accumulator poate provoca iritarea pielii sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modificată. Acumulatorii deteriorați sau modifi cați pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalul de temperatură specifi cat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi

în afara domeniului specifi cat poate deteriora accumulatorul și poate crește riscul de incendiu.

6) Service
a) Prevedeți repararea uneltei de lucru de către o persoană califi cată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranța uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fi e efectuată numai de către producător sau furnizorii autorizați de service.

AVERTIZĂRI DE SIGURANȚĂ PENTRU PISTOALELE DE CAPSAT

a) Presupuneți întotdeauna că unealta conține elemente de fi xare. Manipularea neglijentă a uneltei poate duce la tragerea neprevăzută a elementelor de fi xare și la vătămări corporale.
b) Nu îndreptați unealta spre dvs. sau alte persoane din apropiere. Declanșarea accidentală va determina împușcarea cuiului, provocând vătămări.
c) Nu actionați unealta decât dacă este bine poziționată pe piesa de prelucrat. În cazul în care unealta nu este în contact cu piesa de prelucrat, elementul de fi xare poate fi deviat de la țintă.
d) Deconectați unealta de la sursa de alimentare atunci când elementul de fi xare se blochează în interior. La eliminarea unui element de fi xare blocat, capsatorul poate fi activat accidental dacă este conectat la sursa de alimentare.
e) Fiți atent în timp ce scoateți un element de fi xare blocat. Este posibil ca mecanismul să fi e sub presiune și elementul de fi xare ar putea fi proiectat afară forțat în timp ce încercați să deblocați unealta.

f) Nu utilizați această unealtă pentru prinderea cablurilor electrice. Nu este proiectat pentru instalarea cablurilor electrice și poate deteriora izolația acestora, cauzând electrocutare sau riscuri de incendiu.

AVERTISMENTE DE SIGURANTĂ PENTRU BATERIE

a) Nu deschideti bateria. Pericol de scurtcircuitare.
b) Protejati bateria impotriva căldurii, de ex. impotriva expunerii puternice la soare, foc, apă și umiditate. Pericol de explozie.
c) In cazul deteriorării și utilizării necorespun- zătoare a bateriei, pot fi emiși vapori. Ventilați

zona și solicitați asistență medicală în caz de sesizări. Vaporii pot irita sistemul respirator.

d) Utilizați bateria numai impreună cu produsul dvs. Vonroc. Numai această măsură protejează bateria impotriva supraincărcării periculoase.
e) Bateria poate fi deteriorată de obiecte ascuțite, cum ar fi cuie sau șurubelnițe sau prin forță aplicată exter. Poate apărea un scurtcircuit intern și bateria poate arde, exploda sau supraincălzi.

AVERTISMENTE DE SIGURANTĂ PENTRU STAȚII DE INCĂRCARE

Destinația de utilizare

Incărcați doar accumulatorii de tip CD801AA și CD803AA cu încărcătorul. Alte tipuri de accumulatori pot exploda provocand rănire personală și daune.

a) Această unealtă nu are voie să fi e folosită de persoane (inclusiv copii) cu capacitați fi zice, senzoriale sau mentale reduse, sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazului în care acestea au fost supra-vegheate și instruite.
b) Nu lăsați copiii nesupravegheați să se joace cu aparatul.
c) Nu reincărcați bateriile ne-reincărcabile!
d) In timpul incărcării, accumulatorii trebuie amplasati intr-o zonă bine ventilată!

Siguranța electrică

Verifi cati intotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specifi catii.

• Nu utilizati mașina in cazul in care cablul de alimentare și/sau fi șa acestuia sunt deteriorate.
• Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minima de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați intotdeauna complet cablul.

2. INFORMAȚII CU PRIVIRE LA MAȘINA

Domeniul de utilizare

Această unealtă electrică este destinată exclusiv uzului în spații domestice închise. Această unealtă poate fi utilizată pentru fi xarea de carton, material izolant, material textil, piele, lemn și materiale similare care nu sunt fragile pe o suprafață de lemn.

Această unealtă nu este potrivit pentru fi xarea cablurilor electrice sau a panourilor de perete sau tavan. Unealta nu este destinată utilizării artizanale, comerciale, profesionale și/sau industriale.

OBSERVATIE: Unele materiale lemnoase (cum ar fi lemnul de esentă tare uscat) pot necesita capse mai scurte pentru a intra complet.

SPECIFICATII TEHNICE

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verifi cati numărul articolului corespunzător in tabelul de specifi catii de mai jos pentru a vedea compoziția și conținutul exact al setului.

Nr. model Baterii incluse Incărcătoare
		incluse
SG503DC --
S_SG503DC CD801AA	CD802AA
S2_SG503DC	2 x CD801AA	CD802AA
S3_SG503DC	CD803AA	CD802AA

Informații cu privire la mașină
Tensiunea	20V
Numărul de capse/cuie	30/min
Capse	15 până la 25mm
Cuie	15, 20, 25, 30 și 32mm
Nivelul puterii sonore LWA 100.6 dB(A) K=3 dB(A)
Nivelul presiunii sonore LPA	89.6 dB(A) K=3 dB(A)
Vibrație	8.501m/s ^2 K=1.5m/s ^2

Nr. model	CD801AA
Tip accumulator	Lithium-Ion
Voltaj	20V ---
Capacitate	2.0 Ah
Incârcător recomandat	CD802AA
Greutate	0.3 kg
Nr. model CD802AA
Intrare incârcător 220-240V,50Hz	0.4A
Ieșire incârcător 21V 2.5A	---
Timp de incârcare accumulator 2Ah	60 minute
Timp de incârcare accumulator 4Ah	120 minute
Acumulatori recomandați CD801AA, CD803AA
Greutate 0.36kg
Nr. model CD803AA
Tip accumulator Lithium-Ion
Voltaj 20V	---
Capacitate 4.0 Ah
Incârcător recomandat CD802AA
Greutate 0.65 kg

Utilizați numai următoarele baterii ale platformei de baterii VONROC VPOWER 20V. Alte tipuri de acumulatori pot exploda provocand rănire personală și daune.

CD801AA 20V, 2Ah Lithiu-Ion CD803AA 20V, 4Ah Lithiu-Ion

Utilizați numai următoarele încărcător pentru a încărca aceste baterii.

CD802AA Incărcător rapid

Bateriile platformei VONROC VPOWER 20V sunt interschimbabile cu toate uneltele VONROC VPOWER 20V.

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat in acest manual de instrucțiuni a fost măsurat in conformitate cu un test standardizat precizat in EN 60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci cand folositi scula pentru aplicațiile menționate:

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost intreținute, poate crește semnifi cativ nivelul de expunere;
• momentele in care scula este oprită sau cand funcționează dar nu execută nicio lucrare, pot reduce semnifi cativ nivelul de expunere.

Protejati-vă impotriva efectelor vibrațiilor prin intreținerea sculei și a accesoriiilor sale, păstrand mainile calde și organizand procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2.

1. Masina
2. Acumulator
3. Buton deblocare accumulator
4. Indicatorul luminos cu LED
5. Declanşator
6. Cartuş arbore
7. Manetă de reîncărcare
8. Comutator indicator luminos cu LED
9. Vârf de siguranță
10. Cârlig de agatare la curea
11. Buton de reglare
12. Buton indicatori accumulator LED
13. Indicatori accumulator LED
14. Încărcător
15. Indicatori LED încărcător

3. ASAMBLAREA

Inainte de orice lucrare asupra uneltei, decuplați bateria.

Inainte de prima utilizare, accumulatorul trebuie să fi e incărcat.

Introducerea accumulatorului în maşină (Fig. B)

Asigurați-vă că exteriorul acumulatorului este curat și uscat înainte de a-l conecta la accumulator sau la mașină.

1. Introduceți bateria (2) în suportul mașinii, așa cum este indicat în Fig. B.
2. Apăsați accumulatorul până când se fixează în poziție.

Scoaterea accumulatorului din maşină (Fig. B)

1. Apăsați butonul de deblocare a accumulatorului (3)
2. Trageți acumulatorul din mașină, așa cum este indicat în Fig. B.

Verifi carea nivelului de încărcare a accumulatorului (Fig. C)

• Pentru a verifica nivelul de încărcare a acumulatorului, apăsați scurt butonul (12) de pe accumulator.
• Acumulatorul este prevăzut cu 3 lumini care indică nivelul de încărcare, numărul de lumini aprinse semnifi că gradul de încărcare a bateriei.
• Atunci când luminile sunt stinse, acest lucru semnifi că faptul că accumulatorul este descărcat și trebuie încărcat imediat.

Încărcarea accumulatorului folosind încărcătorul (Fig. C)

1. Scoateți acumulatorul (2) din mașină.
2. Întoarceți invers acumulatorul (2) și împingeți-l în încărcător (14), așa cum este indicat în Fig. C.
3. Apăsați accumulatorul până când este introdus complet în locaș.
4. Conectați mufa încărcătorului la o priză electrică și așteptați o perioadă. Indicatorii cu LED de pe încărcător (15) se vor aprinde și vor indica nivelul de încărcare.

Încărcătorul are 2 indicatori LED (15), care indică nivelul procesului de încărcare:

Nivel LED roșu	Nivel LED verde	Nivel de incărcare
Oprit Oprit	Fără alimentare
Oprit Pornit	Mod standby:- Nu este niciun accumulator introdus sau,- Acumulator introdus dar incăr- carea s-a sfarșit
Pornit Oprit	Incărcare acumulator in progres

Încărcarea completă a accumulatorului de 2Ah poate dura până la 60 minute.
Încărcarea completă a accumulatorului de 4Ah poate dura până la 120 minute.

După încărcarea completă a accumulatorului, scoateți mufa încărcătorului din priză și îndepăratați accumulatorul din încărcător.

Atunci când nu folosiți mașina, este indicat să depozitați accumulatorul în stare încărcată.

Utilizarea (Fig. D)

Pentru această unealtă, utilizati una dintre următoarele lungimi pentru capse sau cuie:

• Capse: Tipul 55: 15-25mm
  Cuie: Tipul 47: 15, 20, 25, 30 sau 32mm

Încărcarea cuielor sau a capselor (Fig. D G)

• Alegeți cuiul sau capsa corectă pentru lucrare.
• Aşezati capsatorul (1) pe partea sa cu bateria (2) orientată spre dreapta, așa cum se arată în fi g. E.
• Deschideți arborele cartușului (6) apăsând ușor maneta de reîncărcare (7).
• Trageți maneta de reîncărcare (7) spre dreapta pentru a deschide arborele cartușului (6).

Pentru cuie:

- Aşezati cuiele în partea superioară a arborelui cartușului (6). Așa cum se arată pe eticheta arborelui cartușului, consultați exemplul fi g. F.

Pentru capse:

• Aşezati capsele în partea inferioară a arborelui cartușului (6). Așa cum se arată pe eticheta arborelui cartușului, consultați exemplul fi g. G.
• Glisați arborele cartușului (6) înapoi până când se fi xează.

Înainte de a încărca capsatorul, asigurați-vă că scoateți bateria din aparat.

Încărcați numai elemente de fi xare de același tip și lungime. Nu încărcați capse și cuie în același timp. Nu amestecați elemente de fi xare de lungimi diferite.

4. OPERAREA

Utilizarea luminii de lucru (Fig. A)

• Apăsați comutatorul cu lumină de lucru LED (8) pentru a aprinde lumina de lucru (4).
• Lumina de lucru va fi activată timp de 10 secunde și ajută la îmbunătățirea vizibilității zonei de lucru.

Cârlig de agățare la curea

Mașina este prevăzută cu un cârlig de agățare la curea (10), pentru a agăța mașina de cureaua dumneavoastră în timpul utilizării.

• La livrare, cârligul curelei (10) este asamblat la maşină.
• Acesta poate fi îndepărtat cu ușurință prin scoaterea șurubului de pe cârlig.

Reglarea puterii de impact (Fig. A)

• Măriți impactul: rotiți butonul de reglare (11) spre dreapta.
• Reduceți impactul: rotiți butonul de reglare (11) spre stânga.

Actionarea capselor/cuielor (Fig. A)

• Aşezati vârful de siguranță (9) plat pe materialul care trebuie fi xat în locul în care ar trebui să fi e amplasat capsa sau cuiul.
• Tineți partea din față și din spate a aparatului și apăsați ferm aparatul pe material.
• Acționați declanșatorul (5) pentru a introduce capsa/cuiul, apoi eliberați degetul de pe declanșator înainte de a ridica vârful de siguranță (9) din material.
• Dacă capsa/cuiul este acționat prea adânc sau prea puțin adânc, reglați puterea de impact.

Avertisment! Siguranța aparatului va fi crescută atunci când se aplică presiune pe vârful de siguranță (9) de pe partea de jos a mașinii. Asigurați-vă întotdeauna că gura de fi xare este în contact direct cu materialul atunci când apăsați declanșatorul.

Unealta poate provoca un recul și produce un sunet puternic din cauza impactului cu care funcționează. Tineți cont de acest lucru. Pentru cuiele și capsele lungi, acest lucru poate provoca capsare incorectă. Reglați puterea de impact în consecință și aplicați contrapresiunea asupra aparatului pentru a preveni capsarea incorectă.

5. INTRETINERE

Asigurați-vă că aparatul nu este sub tensiune atunci când efectuați lucrări de întreținere a motorului.

Acest aparat a fost conceput pentru a opera o perioadă îndelungată de timp, cu un nivel redus de întreținere. Funcționarea satisfăcătoare continuă depinde de îngrijirea corespunzătoare a aparatului și de curățarea în mod regulat.

Functionarea defi citară

În cazul în care o capsă sau un cui este blocat în unealtă, urmați procedura de mai jos:

• Scoateți acumulatorul din aparat.
• Asezați unealta în jos pe lateral.
• Apăsați maneta de eliberare a arborelui car-tușului (7), trageți arborele cartușului (6) înapoi și acționați capse sau banda de cuie.
• Îndepărtați capsa/cuiul blocat din carcasă.
• Reîncărcați capse/cuie și împingeți înapoi arbo-rele cartușului până când se fi xează.
• Introduceți acumulatoru în aparat.
• Testați aparatul pe un material de probă.

Sfaturi pentru utilizare:

• AVERTISMENT! Cuiele sau capsele trebuie să fie introduse direct în material. Nu înclinați aparatul în timpul utilizării.
• Nu folosiți aparatul fără capse sau cuie. Acest lucru va scurta durata de viață a aparatului.
• În cazul în care cuiele sau capsele se blochează frecvent, aparatul trebuie să fi e reparat de către un centru de service autorizat.
• Dacă capul cuielor sau capselor rămâne deasupra suprafeței piesei de prelucrat, apăsați ferm capul aparatului pe piesa de prelucrat și încercați din nou. Dacă nu există nicio îmbunătățire, este posibil ca materialul ales să nu fi e potrivit pentru unealtă sau puterea de impact trebuie să fi e reglată.

Curățare

Curățați regulat carcasa cu o cârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU ÎNCONJURĂTOR

Aparatele electrice sau electronice deteriorate si/sau defecte trebuie colectate în locurile de reciclare corespunzatoare.

Numai pentru tarile din CE

Nu aruncati echipamentele actionate electric împreuna cu gunoiul menajer. Conform Indicatiei europene 2012/19/EU pentru echipamente electrice si electronice uzate si a implementarii sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separat si evacuate într-o maniera ecologica.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul in care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fi e limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA
