BRUKSANVISNING SG503DC Vonroc

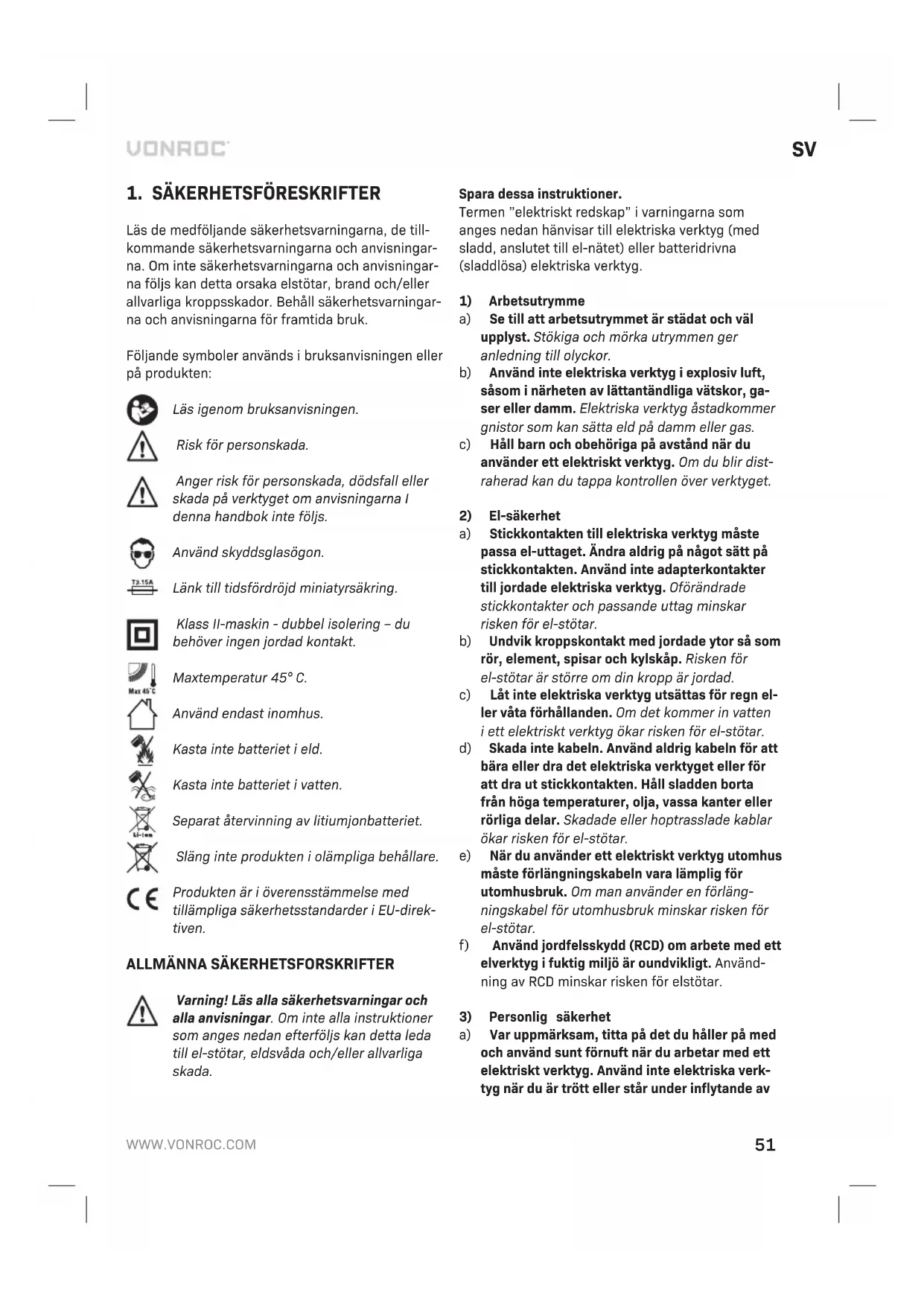

Läs de medföljande säkerhetsvarningarna, de till- kommande säkerhetsvarningarna och anvisningar- na. Om inte säkerhetsvarningarna och anvisningar- na följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningar- na och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Risk för personskada. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna I denna handbok inte följs. Använd skyddsglasögon. Länk till tidsfördröjd miniatyrsäkring. Klass II-maskin - dubbel isolering – du behöver ingen jordad kontakt. Maxtemperatur 45° C. Använd endast inomhus. Kasta inte batteriet i eld. Kasta inte batteriet i vatten. Separat återvinning av litiumjonbatteriet. Släng inte produkten i olämpliga behållare. Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direk- tiven.

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada. Spara dessa instruktioner. Termen ”elektriskt redskap” i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor. b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, ga- ser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas. c) Håll barn och obehöriga på avstånd när du använder ett elektriskt verktyg. Om du blir dist- raherad kan du tappa kontrollen över verktyget.

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar. b) Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad. c) Låt inte elektriska verktyg utsättas för regn el- ler våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar. d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar. e) När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utomhusbruk. Om man använder en förläng- ningskabel för utomhusbruk minskar risken för el-stötar. f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Använd- ning av RCD minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verk- tyg när du är trött eller står under inflytande av52

droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador. b) Använd personlig skyddsutrustning. Bär alltid skydds glasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omstän- digheter kommer att minska personskador. c) Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stickkontakten i eluttaget. Om du bär elverktyg med fi ngret på brytaren eller strömsätter elverk- tyg vars brytare är aktiverad kan du råka ut för en olycka. d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada. e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas. h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Underhåll av elektriska verktyg

a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för. b) Använd inte verktyget om strömbrytaren är tra- sig. Om ett elektriskt verktyg inte kan kontroll- eras med hjälp av en strömbrytare är det farligt och måste lagas. c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets- åtgärder minskas risken för att det elektriska verktyget går på av misstag. d) Förvara elektriska verktyg som inte är i bruk utom räckhåll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare. e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg. f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över. g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer. h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteri och laddare

a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används för ett annat batteri. b) Använd endast elverktyget med ett batteripack som är avsett för verktyget. Användning av andra batteripack kan medföra risk för skador och brand. c) När du inte använder batteriet ska det förvaras så att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontak- terna på batteriet. Kortslutning av batterikon- takterna kan orsaka brännskador eller brand. d) Under extrema förhållanden kan vätska läcka ut från batteriet; undvik kontakt. Skölj med vatten vid kontakt med kroppsdelar. Uppsök genast en läkare om du får vätska i ögonen. Vätska från batteriet kan orsaka irritation eller frätskador. e) Använd inte batterier eller verktyg som är skadade eller modifi erade. Skadade eller modifi erade batterier kan uppvisa oförutsägbartSV

beteende som kan leda till brand, explosion eller risk för skada. f) Utsätt inte batteri eller verktyg för eld eller eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explo- sion. OBS! Temperaturen “130 °C” kan ersättas med temperaturen ”265 °F”. g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det tempera- turområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a) Låt ditt elverktyg servas av en kvalifi cerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Ser- vice av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

SÄKERHETSVARNINGAR FÖR HÄFTPISTOL

a) Utgå alltid från att verktyget innehåller fäste- lement. Oförsiktig hantering av verktyget kan resultera i oväntad avtryckning av fästelement och personskador. b) Rikta inte verktyget mot dig själv eller mot personer i närheten. Oväntad utlösning kommer att lossa fästelementet och orsaka en skada. c) Använd inte verktyget om det inte ligger an ordentligt mot arbetsstycket. Om verktyget inte är i kontakt med arbetsstycket kan fästelement böjas bort från ditt mål. d) Koppla bort verktyget från strömkällan om fästelementet fastnar i verktyget. När du tar bort fästelement som fastnat kan verktyget akti- veras av misstag om det är anslutet. e) Var försiktig när du tar bort fästelement som fastnat. Mekanismen kan vara under komprime- ring och fästelementet kan skjutas ut kraftigt när du försöker frigöra det. f) Använd inte den här häftpistolen för att fästa elkablar. Den är inte avsedd för installation av elkablar och kan skada isoleringen av elektriska kablar och därmed orsaka elstötar eller bran- drisk.

SÄKERHETSVARNINGAR FÖR BATTERI

a) Öppna inte batteriet. Risk för kortslutning. b) Skydda batteriet mot hetta, t.ex. mot kontinuer- lig intensiv solstrålning, brand, vatten och fukt. Risk för explosion. c) Vid skada och felaktig användning av batteriet kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera andningssystemet. d) Använd endast batteriet i kombination med din Vonroc industriprodukt. Denna åtgärd ensamt skyddar batteriet mot farlig överbelastning. e) Batteriet kan skadas av vassa föremål såsom spikar eller skruvmejslar eller externa krafter. En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

Avsedd användning Ladda endast CD801AA och CD803AA typ av laddningsbara batterier Batteripaket med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada. a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras. b) Barn som övervakas får inte leka med appara- ten. c) Ladda inte batterier som inte är uppladdnings- bara! d) Batterierna måste placeras i ett väl ventilerat område under laddning! Elsäkerhet Kontrollera alltid att strömförsörjningens spänning motsvarar spänningen på typskylten.

• Om elverktygets nätkabel är skadad måste den bytas ut mot en speciellt förberedd nätsladd som fi nns tillgänglig via serviceorganisationen.

• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm². Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.54

Avsedd användning Detta verktyg är avsett för konsumentbruk in- omhus. Detta verktyg kan användas för att fästa lämplig kartong, isoleringsmaterial, textil, läder, trä och liknande icke-spröda material på en träyta. Detta verktyg är inte lämpligt för att fästa elektriska kablar eller vägg- eller takpaneler. Verktyget är inte avsett för hantverksmässigt, kom- mersiellt, professionellt och/eller industriellt bruk. OBS Visst virke (som mycket torrt lövträ) kan be- höva kortare häftklamrar för att kunna köras in helt. TEKNISKA SPECIFIKATIONER Denna handbok har tagits fram för olika uppsättningar / artikelnummer. Kontrollera motsvarande artikelnummer i specifi kati- onstabellen nedan för korrekt sammansätt- ning och innehåll i din uppsättning. Modellnr. Batterier ingår Laddare ingår SG503DC - -S_SG503DC CD801AA CD802AAS2_SG503DC 2 x CD801AA CD802AAS3_SG503DC CD803AA CD802AA Maskininformation Spänning 20VMax. Antal klammer 30/minKlammer 15 upp till 25mmSpikar 15, 20, 25, 30 och 32mmLjudeffektnivå LWA 100.6 dB(A) K=3 dB(A)Ljudtrycknivå LPA 89.6 dB(A) K=3 dB(A)Vibration 8.501m/s² K=1.5m/s² Modellnr. CD801AA Batterityp Litium-jonSpänning 20V Kapacitet 2.0 AhRekommenderad laddare CD802AAVikt 0.3 kg Modellnr. CD802AA Laddarinmatning 220-240V,50Hz 0.4ALaddarutmatning 21V 2.5ALaddningstid 2Ah batteri 60 minuterLaddningstid 4Ah batteri 120 minuterRekommenderade batterier CD801AA, CD803AAVikt 0.36kg Modellnr. CD803AA Batterityp Lithium-IonSpänning 20V Kapacitet 4.0 AhRekommenderad laddare CD802AAVikt 0.65 kg Använd endast följande batterier från VONROC VPOWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarliga skador eller skador på verktyget. CD801AA 20V, 2Ah Litium-jon CD803AA 20V, 4Ah Litium-jon Följande laddare kan användas för att ladda dessa batterier. CD802AA Snabbladdare Batterierna från VONROC VPOWER 20V batteriplatt- form är utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg. Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet: - om verktyget används på ett annat än det avsed- da syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån; - när verktyget stängs av eller är på men inte an- vänds, kan detta avsevärt minska vibrationsnivån.SV

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt. BESKRIVNING Siffrorna i texten hänvisar till diagrammen på sidorna 2.

3. Upplåsningsknapp för batteriet

Ta bort batteriet innan du utför något arbete på elverktyget. Batteriet måste laddas innan det används för första gången. Insättning av batteriet i maskinen (Fig. B) Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen.

1. Sätt in batteriet (2) i maskinens bas enligt fi g. B.

2. Skjut batteriet framåt tills det klickar på plats.

Borttagning av batteriet från maskinen (Fig. B)

Kontroll av batteriets laddningsstatus (Fig. C)

• Tryck kort på knappen (12) på batteriet för att kontrollera batteriets laddningsstatus.

• Batteriet har 3 lampor som indikerar laddning- snivån. Ju fl er lampor som lyser, desto mer är batteriet laddat.

• När lamporna inte lyser betyder det att batteriet är tomt och måste laddas omedelbart. Laddning av batteriet med laddaren (Fig. C)

1. Ta ut batteriet (2) från maskinen.

2. Vänd batteriet (2) upp och ner och tryck in det i

laddaren (14) enligt fi g. C.

3. Tryck in batteriet tills det kommer in i luckan helt.

4. Koppla in laddarens kontakt i ett eluttag och

vänta en stund. Laddarens (15) LED-indikeringar kommer att lysa och visa laddningsstatusen. Laddaren har två laddningsindikeringslampa (15) som indikerar laddningsprocessens status: Röd LED status Grön LED status Laddningsstatus Av Av Ingen strömAv På Standbyläge:- Inget batteri insatt eller,- Batteri insatt men laddningen slutfördesPå Av Batteriladdning pågår

• Det kan ta upp till 60 minuter att fulladda 2 Ah-batteriet.

• Det kan ta upp till 120 minuter att fulladda 4 Ah-batteriet. Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats. När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd. Användning (bild D) Använd en av följande längder för häftklamrar eller spikar för det här verktyget:

• Välj rätt spik eller häftklammer för jobbet.

• Placera häftapparaten (1) på sidan med batte- riet (2) pekande åt höger, som visas i bild E.

• Öppna kassettaxeln (6) genom att trycka lätt på laddningsspaken (7).

• Dra laddningsspaken (7) åt höger för att öppna patronaxeln (6).56

• Placera spikarna högst upp på patronaxeln (6). Som visas på etiketten på patronaxeln, se exempel på bild F. För häftklamrar:

• Placera klamrarna högst upp på patronaxeln (6). Som visas på etiketten på patronaxeln, se exempel på bild G.

• Skjut tillbaka kassettaxeln (6) tills den klickar. Innan du laddar häftpistolen, se till att ta bort batteriet från maskinen. Ladda endast fästelement av samma typ och längd. Ladda inte häftklamrar och spikar samtidigt. Blanda inte fästelement av olika längd.

Använda arbetsbelysningen (bild A)

• Tryck på LED arbetsbelysningsknappen (8) för att tända arbetsbelysningen (4).

• Arbetsbelysningen aktiveras i 10 sekunder och hjälper till att förbättra sikten över arbetsområdet. Bälteshake Maskinen är utrustad med en bälteshake (10) som gör att du kan hänga maskinen på ditt bälte under användning.

• Bälteshaken (10) är monterad på maskinen.

• Den kan enkelt fl yttas, skruvas loss och tas av. Justera slageffekt (bild A)

• Placera säkerhetsspetsen (9) platt på materialet som ska fästas på den plats där häftklammern eller spiken ska placeras.

• Håll den främre och bakre delen av maskinen och tryck maskinen ordentligt mot materialet.

• Dra i avtryckaren (5) för att driva in häftklam- mern/spiken och släpp sedan fi ngret från avtry- ckaren innan du lyfter upp säkerhetsspetsen (9) från materialet.

• Om häftklammer/spik drivs för djupt eller för grunt ska du justera slagkraften. Varning! Maskinens säkring kommer att lyftas när trycket appliceras på säkerhets- spetsen (9) på maskinens botten. Se alltid till att munstyckst är i direkt kontakt med materialet när du trycker på avtryckaren. Verktyget kan slå tillbaka och producera ett högt ljud på grund av den kraft det fungerar med. Tänk på detta. För långa spikar och häftklamrar kan detta orsaka fel häftning eller spikning. Justera slagkraften i enlighet med detta och applicera mottrycket på maskinen för att förhindra felaktig häftning eller spikning.

Se till att maskinen inte är strömansluten när underhållsarbete utförs på motorn. Maskinen har konstruerats för att arbeta under lång tid med minimalt underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda. Fel Om en häftklammer eller spik har fastnat i verkty- get, följ proceduren nedan:

• Ta bort batteriet från verktyget.

• Placera verktyget på sidan.

• Tryck på kassettens frigöringsspak (7), dra kassettaxeln (6) bakåt och lossa häftklamrarna eller spikremsan.

• Ta bort den igensatta häftklammern/spiken från tråget.

• Ladda häftklamrarna/spikarna och skjut tillbaka kassettaxeln tills den klickar.

• Insättning av batteriet i maskinen.

• Testa verktyget på en restbit. Hanteringstips:

• VARNING! Spikar eller häftklamrar måste köras rakt in i materialet. Luta inte maskinen under drift.

• Använd inte maskinen utan häftklamrar eller spikar. Detta kommer att öka livslängden på maskinen.

• Om spikar eller häftklamrar fastnar ofta, får mas- kinen servas av ett auktoriserat servicecenter.

• Om spikhuvudet eller häftklamrarna förblir över arbetsstyckets yta, tryck verktygshuvudetSV

ordentligt mot arbetsstycket och försök igen. Om det inte sker någon förbättring av omarbetnin- gen kanske det valda materialet inte är lämpligt för verktyget eller så kan slagkraften behöva justeras. Rengöring Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska kompo- nenterna. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC produkter är utvecklade enligt högsta kva- litetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det fi nns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifi kationer kan ändras utan förvarning.58
