SG503DC - Zszywacz elektryczny Vonroc - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny zszywacz bezprzewodowy
Marka	Vonroc
Model	SG503DC
Napięcie znamionowe	20 V
Typ akumulatora	Litowo-jonowy (platforma VPOWER 20V)
Pojemność akumulatora	2.0 Ah (CD801AA) lub 4.0 Ah (CD803AA)
Zalecana ładowarka	CD802AA (ładowarka szybka)
Czas ładowania (akumulator 2Ah)	60 minut
Czas ładowania (akumulator 4Ah)	120 minut
Typ kompatybilnych zszywek	Zszywki typu 55: 15 do 25 mm
Typ kompatybilnych gwoździ	Gwoździe typu 47: 15, 20, 25, 30, 32 mm
Szybkostrzelność	30 strzałów na minutę
Regulacja siły uderzenia	Tak, za pomocą pokrętła
Oświetlenie robocze LED	Tak, z opóźnieniem 10 sekund
Końcówka bezpieczeństwa	Tak, wymaga naciśnięcia, aby strzelać
Hak do paska	Tak, zdejmowany
Waga (samo urządzenie)	Około 1,2 kg (bez akumulatora)
Waga akumulatora 2Ah	0,3 kg
Waga akumulatora 4Ah	0,65 kg
Waga ładowarki	0,36 kg
Poziom ciśnienia akustycznego (LPA)	89,6 dB(A)
Poziom mocy akustycznej (LWA)	100,6 dB(A)
Wartość drgań	8,501 m/s² (K=1,5 m/s²)
Stopień ochrony	Podwójna izolacja (klasa II)
Konserwacja	Czyścić miękką szmatką; naprawy powierzać autoryzowanemu serwisowi
Gwarancja	Na wady części i wykonania (okres ustawowy)

Często zadawane pytania - SG503DC Vonroc

Jak włożyć akumulator do zszywacza?

Włóż akumulator (2) do podstawy urządzenia, aż zaskoczy. Aby go wyjąć, naciśnij przyciski odblokowujące (3) i pociągnij.

Jak naładować akumulator?

Wyjmij akumulator z narzędzia, włóż go do ładowarki CD802AA i podłącz ładowarkę. Czerwona dioda oznacza ładowanie, zielona oznacza zakończenie ładowania. Licz około 60 min dla akumulatora 2Ah i 120 min dla 4Ah.

Jak sprawdzić poziom naładowania akumulatora?

Naciśnij krótko przycisk wskaźnika (12) na akumulatorze. Trzy diody LED wskazują poziom: im więcej diod świeci, tym wyższy poziom naładowania. Zgaszone = pusty akumulator.

Jak załadować zszywki lub gwoździe?

Wyjmij akumulator. Otwórz prowadnicę magazynka (6), naciskając dźwignię (7). Umieść gwoździe na górze magazynka lub zszywki na dole, zgodnie z etykietą. Następnie zamknij prowadnicę, aż usłyszysz kliknięcie.

Jak regulować siłę uderzenia?

Obróć pokrętło regulacyjne (11): zgodnie z ruchem wskazówek zegara, aby zwiększyć siłę, przeciwnie, aby zmniejszyć. Dostosuj do twardości materiału.

Co zrobić, jeśli zszywka lub gwóźdź się zablokuje?

Najpierw wyjmij akumulator. Otwórz magazynek, wyjmij pasek elementów montażowych, a następnie ostrożnie wyciągnij zablokowany element. Ponownie załaduj magazynek i zamknij.

Czy ten zszywacz może mocować przewody elektryczne?

Nie. Narzędzie nie jest przeznaczone do mocowania przewodów elektrycznych, może to uszkodzić izolację i spowodować porażenie prądem lub pożar.

Jakich akumulatorów mogę używać z tym narzędziem?

Używaj wyłącznie akumulatorów litowo-jonowych z platformy VONROC VPOWER 20V: modele CD801AA (2Ah) i CD803AA (4Ah). Używanie innych akumulatorów może spowodować obrażenia lub uszkodzenie narzędzia.

Jak konserwować zszywacz?

Po każdym użyciu czyść obudowę miękką, lekko wilgotną szmatką (łagodne mydło). Nie używaj rozpuszczalników. Upewnij się, że otwory wentylacyjne nie są zatkane.

Czy narzędzie jest objęte gwarancją?

Tak, VONROC udziela gwarancji na produkt na wady części i wykonania w ustawowym okresie od daty zakupu. Nieautoryzowane naprawy lub normalne zużycie nie są objęte gwarancją.

INSTRUKCJA OBSŁUGI SG503DC Vonroc

PL Tłumaczenie instrukcji oryginalnej 65

RO Traducere a instructiunilor originale 73

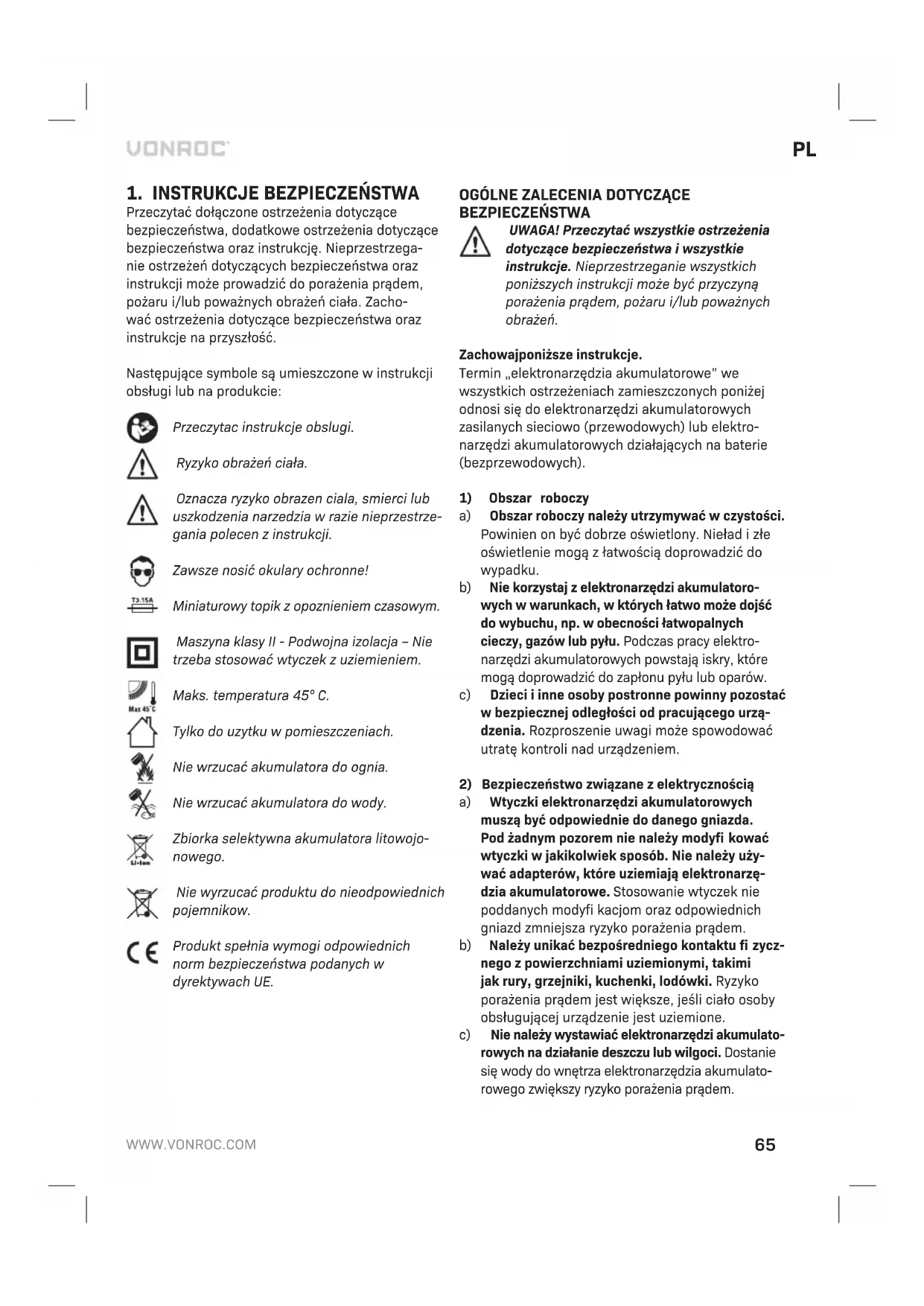

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytac instrukcje obsługi.

Ryzyko obrażeń ciała.

Oznacza ryzyko obrazen ciała, smierci lub uszkodzenia narzedia w razie nieprzestrzegania polecen z instrukcji.

Zawsze nosić okulary ochronne!

Miniaturowy topik z opoznieniem czasowym.

Maszyna klasy II - Podwojna izolacja – Nie trzeba stosować wtyczek z uziemieniem.

Maks. temperatura 45°C.

Tylko do użytku w pomieszczeniach.

Nie wrzucać akumulatora do ognia.

Nie wrzucać akumulatora do wody.

Zbiorka selektywna akumulatora litowojo-nowego.

Nie wyrzucać produktu do nieodpowiednich pojemnikow.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Zachowajponiższe instrukcje.

Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektro-narzędzi akumulatorowych działających na baterie (bezprzewodowych).

1) Obszar roboczy

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złe oświetlenie mogą z łatwością doprowadzić do wypadku.

b) Nie korzystaj z elektronarzędzi akumulatorowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektro-narzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów.

c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urządzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo związane z elektrycznością

a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfi kować wtyczki w jakikolwiek sposób. Nie należy używać adapterów, które uziemiają elektronarzędzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfi kacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.

b) Należy unikać bezpośredniego kontaktu fi zycznego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione.

c) Nie należy wystawiać elektronarzędzi akumulatorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.

d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odle- głości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem.
e) Podczas korzystania z elektronarzędzia akumulatorowego na wolnym powietrzu, należy używać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem. f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osoby obsługującej urządzenie a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmeczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała.
b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektronarzędzi z palcem na przełączniku lub włączonych elektro-narzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.
d) Przed włączeniem elektronarzędzia akumulatorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawienie klucza zamocowanego na jednej z części obroto-

wych urządzenia może spowodować powstanie obrażeń ciała.

e) Nie należy sięć ponad urządzeniem. Przez cały czas należy zachować odpowiednią równowagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez części ruchome.
g) Jeśli w urządzeniu przewidziano elementy służące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.
4) Obsługa i konserwacja elektronarzędzi akumulatorowych
a) Urządzenia nie należy przeciązać. Należy korzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie.
b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy.
c) Przed przystąpieniem do regulowania elektrona- rzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu prze- chowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia.
d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stanowią zagrożenie.

e) Elektronarzędzia akumulatorowe należy utrzymywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń.
f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować.
g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniejszymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych.
h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.
5) Użytkowanie i konserwacja urządzenia zasilanego akumulatorkami
a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków.
b) Należy używać jedynie akumulatorków przeznaczonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru.
c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów metalowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodować zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar.
d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę

wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia.

e) Nie używać uszkodzonego ani zmodyfi kowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfi kowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała.
f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F”.
g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.
6) Serwis
a) Zlecać serwisowanie elektronarzędzie wykwalifi kowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.
b) Nigdy nie serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autoryzowany serwis.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃ-STWA UŻYTKOWANIA ZSZYWACZA

a) Zawsze zakładać, że w narzędziu znajdują się elementy złączne. Nieostrożne obchodzenie się z narzędziem może prowadzić do nieoczekiwanego wystrzelenia elementów złącznych i obrażeń ciała.
b) Nie kierować narzędzia na siebie ani inne osoby w pobliżu. Nieoczekiwane wciśnięcie spustu spowoduje wystrzelenie elementu złącznego i obrażenia ciała.
c) Nie uruchamiać narzędzia, które nie jest silnie dociśnięte do obrabianego elementu. Jeśli narzędzie nie styka się z obrabianym elementem, element złączny może się od niego odbić rykoszetem.

PL

d) Odłącać narzędzie od źródła zasilania w razie utknięcia elementu złącznego w narzędziu. Podczas usuwania zablokowanego elementu złącznego może dojść do przypadkowego uruchomienia narzędzia, jeśli pozostawi się je podłączone do zasilania.
e) Zachować ostrożność podczas usuwania zablokowanego elementu złącznego. Mechanizm może być ściśnięty, a element złączny może zostać wyrzucony z dużą siłą podczas próby usunięcia blokady.
f) Nie używać tego narzędzia do mocowania kabli elektrycznych. Narzędzie nie jest przeznaczone do instalacji kabli elektrycznych i może uszkodzić ich izolację, powodując ryzyko porażenia prądem lub pożaru.

OSTRZEŻENIA DOTYCZĄCE AKUMULATORA

a) Nie otwierać akumulatora. Ryzyko zwarcia.
b) Chronić akumulator przed gorącem, np. Długotrwałym silnym nasłonecznieniem, ogniem, woda i wilgocią. Ryzyko wybuchu.
c) W razie uszkodzenia i błędnego użytkowania akumulatora, może dojść do emisji oparow. Przewietrzyć miejsce emisji i uzyskać pomoc lekarską w razie dolegliwości. Opary mogą powodować podrażnienie układu oddechowego.
d) Używać akumulatora wyłącznie w połączeniu z produktem marki Vonroc. Takie postępowanie chroni akumulator przed niebezpiecznym przeciążeniem.
e) Akumulator może zostać uszkodzony przez ostro zakończone przedmioty, jak gwoździe lub wkrętaki, albo przez uderzenie z zewnątrz.

Może dojść do wewnętrznego zwarcia i akumulator może zacząć się palić, dymić, wybuchnąć lub przegrzać się.

OSTRZEŻENIA DOTYCZĄCE ŁADOWARKI

Przeznaczenie

Za pomocą ładowarki ładować wyłącznie akumulatory typu CD801AA i CD803AA. Baterie mogą pękać, powodując obrażenia ciała i uszkodzenia mienia.

a) Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fi zycznych, czuciowych lub umysłowych albo nie posiadające doświadczenia i wiedzy, chyba że zostały one odpowiednio poinstruowane i są pod nadzorem.
b) Dzieciom nie wolno pozwalać bawić się urządzeniem.

c) Nie ładować zwykłych baterii!
d) Podczas ładowania akumulatory muszą znajdować się w dobrze wentylowanym miejscu!

Bezpieczeństwo elektryczne

Zawsze sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej.

• Nie używać urządzenia, jeśli jego kabel zasilający jest uszkodzony lub wtyczka kabla zasilającego jest uszkodzona.
• Używać wyłącznie przedłużaczy przystosowanych do pracy z parametrami zasilania urządzenia o minimalnej grubości 1,5 mm². W przypadku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwoj.

2. INFORMACJE O MASZYNIE

Przeznaczenie

To elektronarzędzie jest przeznaczone wyłącznie do użytku domowego w pomieszczeniach. Tego narzędzia można używać do mocowania odpowiedniej tektury, materiałów izolacyjnych, tkanin, skóry, drewna i podobnych materiałów, które nie są kruche, do powierzchni drewnianych. To narzędzie nie jest przeznaczone do mocowania kabli elektrycznych ani paneli ściennych lub sufi towych/boazerii. To narzędzie nie jest przeznaczone do użytku rzemieślniczego, komercyjnego, profesjonalnego ani przemysłowego.

UWAGA: Niektóre rodzaje drewna (jak bardzo suche twarde drewno) mogą wymagać zastosowania krótszych zszywek, aby zszywki można było wbić do końca.

DANE TECHNICZNE

Niniejsza instrukcja dotyczy różnych zestawów/numerów artykułów. Sprawdzić odpowiedni numer artykułu w poniższej tabeli, aby uzyskać informacje na temat zawartości zestawu.

Nr modelu Baterie w komplecie	Ladowarka w komplecie
SG503DC --
S_SG503DC CD801AA CD802AA
S2_SG503DC 2 x CD801AA CD802AA
S3_SG503DC CD803AA CD802AA

Informacje o maszynie
Napięcie 20V
Liczba zszywek 30/min
Zszywek 15 până la 25mm
Gwoździ 15, 20, 25, 30 și 32mm
Poziom mocy akustycznej LWA	100.6 dB(A) K=3 dB(A)
Poziom cisnienia akustyczne-go LPA	89.6 dB(A) K=3 dB(A)
Drgania	8.501m/s ^2 K=1.5m/s ^2

Nr modelu	CD802AA
Parametry wejściowe ładowarki	220-240V,50Hz 0.4A
Parametry wyjściowe ładowarki	21V ——2.5A
Czas ladowania akumulatora 2 Ah	60 minutes
Czas ladowania akumulatora 4 Ah	120 minutes
Recommended batteries CD801AA, CD803AA
Ciężar	0.36kg

Nr modelu	CD803AA
Typ Baterii	Lithium-Ion
Napięcie	20V ===
Pojemność	4.0 Ah
Zalecana ładowarka	CD802AA
Cieżar	0.65 kg

Używać wyłącznie następujących akumulatorow z platformy akumulatorow VONROC VPOWER 20 V. Użycie innych akumulatorow może spowodować poważne obrażenia ciała lub uszkodzenie narzędzia.

CD801AA 20 V, 2 Ah Litowo-jonowy CD803AA 20 V, 4 Ah Litowo-jonowy

Następującej ładowarki można używać do ładowania tych akumulatorow.

CD802AA Szybka ładowarka

Akumulatory należące do platformy VONROC VPOWER 20 V można stosować we wszystkich narzędziach z platformy VONROC VPOWER 20 V.

Poziom drgań

Poziom emisji drgań podany w tej instrukcji obsługi został zmierzony zgodnie ze standardyzowanym testem podanym w normie EN 60745; może on służyć do porównywania narzędzi ze sobą oraz do wstępnego oszacowania ekspozycji na drgania podczas użytkowania narzędzia do podanych zastosowań:

• używanie narzędzia do innych zastosowań lub z innymi lub żle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji;
• okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą zna- cząco zmniejszać poziom ekspozycji.

Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnosza sie do rysunkow na stronie 2.

1. Maszyna
2. Akumulator
3. Przycisk odblokowania akumulatora
4. Oświetlenie robocze LED
5. Włącznik spustowy
6. Wał magazynka
7. Dźwignia ładowania
8. Włącznik oświetlenia roboczego LED
9. Końcówka zabezpieczająca
10. Hak do mocowania na pasie

11. Pokrętło regulacji

12. Przycisk diod LED akumulatora

13. Diody LED akumulatora
14. Ladowarka
15. Diody LED ladowarki

3. MONTAŻ

Przed rozpoczęciem jakichkolwiek prac dotyczących elektronarzędzia, wyjąć akumulator.

Akumulator należy naładować przed pierwszym użyciem.

Wkładanie akumulatora do narzędzia (Rys. B)

Dopilnować, aby zewnętrzna powierzchnia akumulatora była czysta I sucha przed podłączeniem do ładowarki lub narzędzia.

1. Włożyć akumulator (2) w podstawę narzędzia, zgodnie z rys. B.
2. Wcisnąć akumulator dalej, aż zatrzaśnie się w poprawnym położeniu.

Wyjmowanie akumulatora z narzędzia (Rys. B)

1. Nacisnąć przycisk odblokowania akumulatora (3).
2. Wyjąć akumulator z narzędzia zgodnie z rys. B.

Sprawdzanie stanu naładowania akumulatora (Rys. C)

• Aby sprawdzić stan naładowania akumulatora, wcisnąć przycisk (12) na akumulatorze na chwilę.
• Akumulator ma 3 diody informujące o poziomie naładowania. Im więcej świeci diod, tym wyższy poziom naładowania akumulatora.
• Jeśli diody nie świecą, oznacza to, że akumulator jest rozładowany i wymaga niezwłocznego naładowania.

Ładowanie akumulatora ładowarką (Rys. C)

1. Wyjąć akumulator (2) z narzędzia.
2. Ustawić akumulator (2) spodem do gory I wsunąć go na ładowarkę (14) zgodnie z rys. C.
3. Wcisnąć akumulator do oporu do gniazda.
4. Podłączyć ładowarkę do gniazdka i poczekać chwilę. Dioda LED na Akumulator (15) zaświeci się, informując o stanie ładowania.

Akumulator jest wyposażona w 2 diodę LED (15), informującą o stanie procesu ładowania:

Stan czerwonej diody LED	Stan zielonej diody LED	Stan ładowarki
Wył. Wył. Brak zasilania
Wył. Wł Tryb gotowości:		- Nie włożono akumulatora lub,- Włożono akumulator, ale ładowanie zostało zakończone
Wł Wył. Ładowanie akumulatora w toku

• Całkowite naładowanie akumulatora 2Ah może trwać do 60 minut.
• Całkowite naładowanie akumulatora 4Ah może trwać do 120 minut.

Po całkowitym naładowaniu akumulatora wyjąć wtyczkę ładowarki z gniazdka i wyjąć akumulator z ładowarki.

Kiedy narzędzie nie jest używane przez długi okres, najlepiej przechowywać akumulator w stanie naładowanym.

Eksploatacja (rys. D)

W połączeniu z tym narzędziem można stosować zszywki lub gwoździe o następujących długościach:

Zszywki: Typu 55: 15 - 25 mm
Gwoździe: Typu 47: 15, 20, 25, 30 lub 32 mm

Wkładanie gwoździ lub zszywek (rys. D G)

• Dobrać odpowiedni gwóźdź lub zszywkę do wykonywanego zadania.
• Położyć zszywacz (1) na boku, z akumulatorem (2) skierowanym w prawo, jak pokazano na rys. E.
• Otworzyć kanał magazynka (6), lekko wciskając dźwignię przeładowania (7).
• Pociągnąć dźwignię przeładowania (7) do tyłu, aby otworzyć kanał magazynka (6).

W przypadku gwoździ:

• Umieścić gwoździe na górze kanału magazynka (6). Umieścić gwoździe zgodnie z oznaczeniem na kanale magazynka, patrz przykład na rys. F.

W przypadku zszywek:

• Umieścić zszywki na spodzie kanału magazynka (6). Umieścić zszywki zgodnie z oznaczeniem na kanale magazynka, patrz przykład na rys. G.
• Wsuwać kanał magazynka (6) do tyłu, aż się zatrzaśnie.

Przed załadowaniem zszywacza koniecznie wyjąć z niego akumulator.

Wkładać do narzędzia wyłącznie elementy złączne tego samego typu i tej samej długości. Nigdy nie wkładać jednocześnie zszywek i gwoździ. Nie wkładać jednocześnie elementów złącznych różnej długości.

4. OBSLUGA

Korzystanie z oświetlenia roboczego (rys. A)

• Wcisnąć włącznik oświetlenia roboczego LED (8), aby włączyć oświetlenie robocze (4).
• Oświetlenie robocze włączy się na 10 sekund w celu poprawy widoczności miejsca pracy.

Hak do mocowania na pasie

Narzędzie jest wyposażone w hak do mocowania na pasku (10) podczas pracy.

• W momencie dostawy hak do mocowania na pasku (10) jest zamocowany do narzędzia.
• Można go łatwo zdemontować, wykręcając śrubę na haku i zdejmując go.

Regulacja siły wbijania (rys. A)

• Zwiększenie siły: obracać pokrętło regulacji (11) zgodnie ze wskazówkami zegara.
  Zmniejszenie siły: obracać pokrętło regulacji (11) przeciwnie do wskazówek zegara.

Wbijanie zszywek/gwoździ (rys. A)

• Umieścić końcówkę zabezpieczającą (9) płasko na obrabianym materiale, w miejscu, gdzie ma zostać wbita zszywka lub ma zostać wbity gwóźdź.
• Trzymać przednią i tylną część narzędzia, po czym docisnąć je mocno do materiału.
• Wcisnąć włącznik spustowy (5), aby wbić zszywkę/gwóźdź, a następnie zabrać palec ze spustu przed odsunięciem końcówki zabezpieczającej (9) od materiału.
• Jeśli zszywka zostanie wbita lub gwóźdź zostanie wbity za głęboko lub za płasko, wyregulować siłę wbijania.

Ostrzeżenie! Zabezpieczenie maszyny zostanie zwolnione po wywarciu nacisku na końcówkę zabezpieczającą (9) na spodzie maszyny. Zawsze dopilnować, aby wylot zszywacza bezpośrednio stykał się z materiałem w momencie naciśnięcia włącznika spustowego.

Narzędzie może odkoczyć i wygenerować głośny dźwięk z uwagi na siłę, z jaką wbija elementy. Proszę o tym pamiętać. W przypadku długich gwoździ i zszywek może powodować to błędne zszywanie lub wbijanie gwoździ. Wyregułować odpowiednio siłę wbijania i naciskać na narzędzie z tyłu, aby zapobiegać nieprawidłowemu wbijaniu zszywek lub gwoździ.

5. KONSERWACJA

Dopilnować, aby narzędzie nie było pod napięciem podczas przeprowadzania konserwacji silnika.

To narzędzie jest przeznaczone do długotrwałej pracy z minimalną konserwacją. Długotrwała udana praca zależy od odpowiedniej konserwacji i regularnego czyszczenia narzędzia.

Usterki

W przypadku utknięcia zszywki lub gwoździa w narzędziu, postępować zgodnie z opisem poniżej:

• Wyjąć akumulator z narzędzia.
• Położyć narzędzie na boku.
• Wcisnąć dźwignię zwalniania kanału magazynka (7), pociągnąć kanał magazynka (6) do tyłu, a następnie usunąć pasek zszywek lub gwoździ.
• Usunąć zablokowaną zszywkę/zablokowany gwóźdź z magazynka.
• Włożyć zszywki/gwoździe na miejsce i wpychać kanał magazynka na miejsce, aż do zatrzaśnięcia.
  Włożyć akumulator do narzędzia.
• Przetestować narzędzie na niepotrzebnym kawałku materiału.

Wskazówki dotyczące eksploatacji:

• OSTRZEŻENIE! Gwoździe lub zszywki należy wbijać prosto w materiał. Nie przechylac narzędzia podczas pracy.
• Nie uruchamiać narzędzia bez zszywek lub gwoździ. Spowoduje to skrócenie jego trwałości.
• Jeśli dochodzi do częstego zacinania się gwoździ lub zszywek, oddać maszynę do naprawy w autoryzowanym serwisie.
• Jeśli łeb gwoździa lub poprzeczny element zszywki pozostaje ponad powierzchnią obrabianego elementu, docisnąć końcówkę narzędzia mocno do obrabianego elementu i spróbować ponownie. Jeśli ponowna próba wbicia elementu złącznego nie powiedzie się, wybrany materiał nie jest odpowiedni dla tego narzędzia lub wymagana jest regulacja siły wbijania.

Czyszczenie

Czyścić obudowę maszyny regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalnikow, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

SRODOWISKO

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegaja zbiorce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotycząca zuzytych urządzen elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do użytku, podlegaja oddzielnej zbiorce oraz utylizacji w sposob przyjazny dla srodowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich probę;
• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku fi rma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

1. INSTRUCTIUNI DE SIGURANTĂ
